MANUAL DE USUARIO Thunder Marine WET500.1 MTX Audio

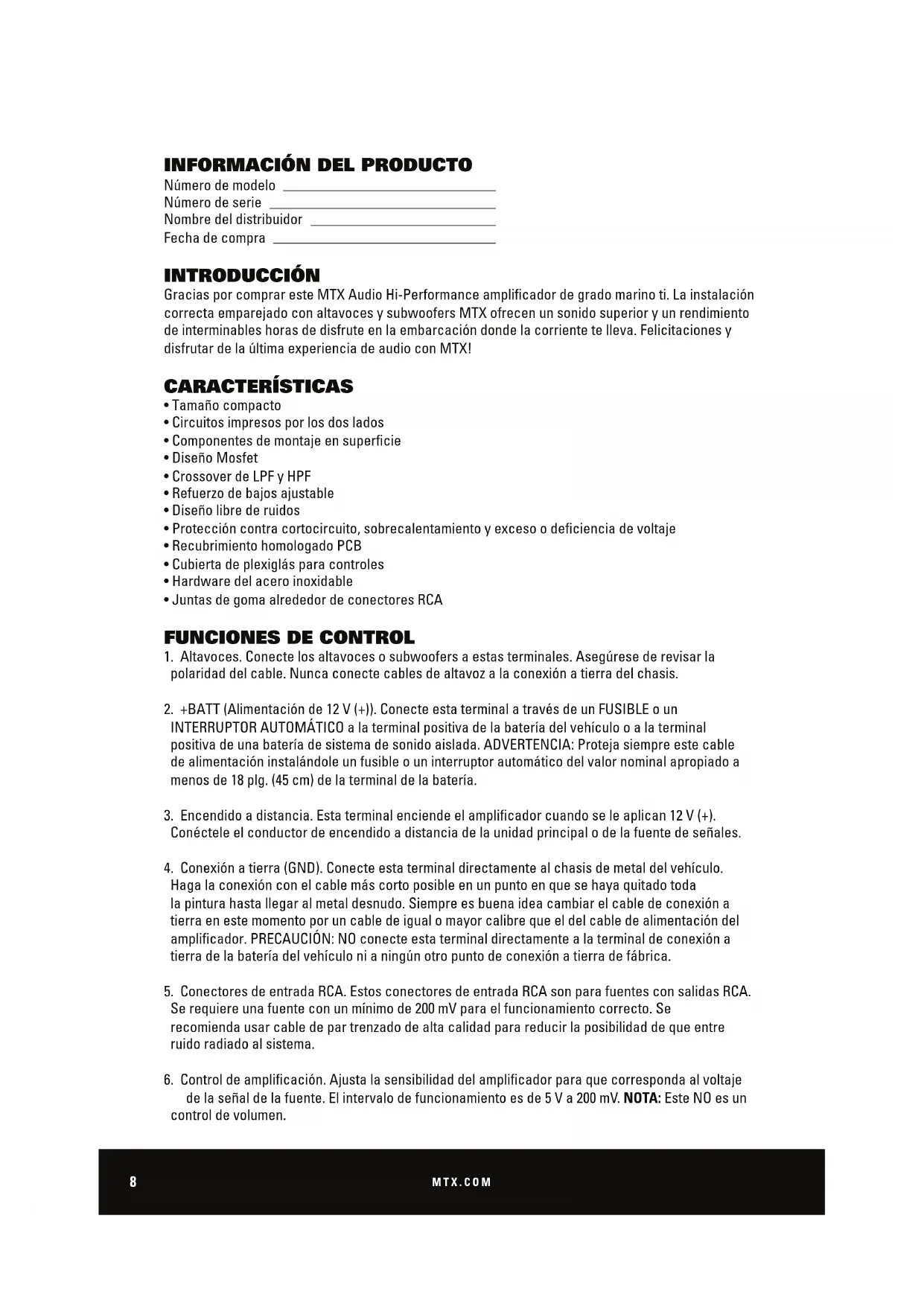

INFORMACIÓN DEL PRODUCTO

Número de modelo Número de serie Nombre del distribuidor Fecha de compra INTRODUCCIÓN Gracias por comprar este MTX Audio Hi-Performance amplificador de grado marino ti. La instalación correcta emparejado con altavoces y subwoofers MTX ofrecen un sonido superior y un rendimiento de interminables horas de disfrute en la embarcación donde la corriente te lleva. Felicitaciones y disfrutar de la última experiencia de audio con MTX! CARACTERÍSTICAS

• Circuitos impresos por los dos lados

• Componentes de montaje en superficie

• Refuerzo de bajos ajustable

• Diseño libre de ruidos

• Protección contra cortocircuito, sobrecalentamiento y exceso o deficiencia de voltaje

• Recubrimiento homologado PCB

• Cubierta de plexiglás para controles

• Hardware del acero inoxidable

• Juntas de goma alrededor de conectores RCA

FUNCIONES DE CONTROL

1. Altavoces. Conecte los altavoces o subwoofers a estas terminales. Asegúrese de revisar la

polaridad del cable. Nunca conecte cables de altavoz a la conexión a tierra del chasis.

2. +BATT (Alimentación de 12 V (+)). Conecte esta terminal a través de un FUSIBLE o un

INTERRUPTOR AUTOMÁTICO a la terminal positiva de la batería del vehículo o a la terminal positiva de una batería de sistema de sonido aislada. ADVERTENCIA: Proteja siempre este cable de alimentación instalándole un fusible o un interruptor automático del valor nominal apropiado a menos de 18 plg. (45 cm) de la terminal de la batería.

3. Encendido a distancia. Esta terminal enciende el amplificador cuando se le aplican 12 V (+).

Conéctele el conductor de encendido a distancia de la unidad principal o de la fuente de señales.

4. Conexión a tierra (GND). Conecte esta terminal directamente al chasis de metal del vehículo.

Haga la conexión con el cable más corto posible en un punto en que se haya quitado toda la pintura hasta llegar al metal desnudo. Siempre es buena idea cambiar el cable de conexión a tierra en este momento por un cable de igual o mayor calibre que el del cable de alimentación del amplificador. PRECAUCIÓN: NO conecte esta terminal directamente a la terminal de conexión a tierra de la batería del vehículo ni a ningún otro punto de conexión a tierra de fábrica.

5. Conectores de entrada RCA. Estos conectores de entrada RCA son para fuentes con salidas RCA.

Se requiere una fuente con un mínimo de 200 mV para el funcionamiento correcto. Se recomienda usar cable de par trenzado de alta calidad para reducir la posibilidad de que entre ruido radiado al sistema.

6. Control de amplificación. Ajusta la sensibilidad del amplificador para que corresponda al voltaje

de la señal de la fuente. El intervalo de funcionamiento es de 5 V a 200 mV. NOTA: Este NO es un control de volumen.MTX.COM

7. Control de filtro de pasabajas (monobloque). Este control es para seleccionar la frecuencia de

crossover de pasabajas deseada. La frecuencia se puede ajustar de 40 Hz a 220 Hz en todos los modelos de bajos tipo monobloque.

8. Control de filtro subsónico (monobloque). Este control puede eliminar las frecuencias bajas

no deseadas desde 20 Hz (OFF) hasta 50 Hz. Esta función se debe utilizar solamente en cajas con ventilación.

9. Selector de refuerzo de bajos (monobloque). Este selector puede reforzar los bajos en 0 dB, 6 dB

o 12 dB. La frecuencia de refuerzo está centrada en 50 Hz.

10. Filtro de pasaaltas (gama completa de frecuencias). Esto controla las frecuencias que se

reproducen por los canales delanteros. Las frecuencias bajas se pueden eliminar desde apagado (OFF) hasta 200 Hz. En la posición de apagado (OFF) no hay eliminación de frecuencias, lo cual implica reproducción de gama completa de frecuencias.

11. Control de modalidad de crossover y frecuencias (gama completa). Estos controles permiten

controlar las frecuencias que se reproducen por los canales traseros. Hay opciones de pasabajas (LP), gama completa de frecuencias o pasaaltas (HP). En modalidad LP o HP, las frecuencias de crossover se pueden fijar de 50 Hz a 750 Hz.

12. Indicador de alimentación. Este indicador LED está iluminado cuando el amplificador está

funcionando correctamente.

13. Indicador de protección. El indicador LED rojo se enciende y destella si se produce una falla en el

amplificador. Desconecte el amplificador y repare la falla antes de volver a conectarlo.

DISPOSICIÓN DEL PANEL

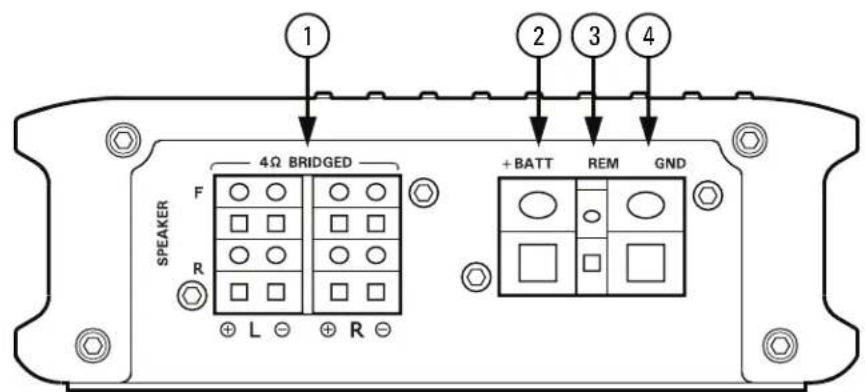

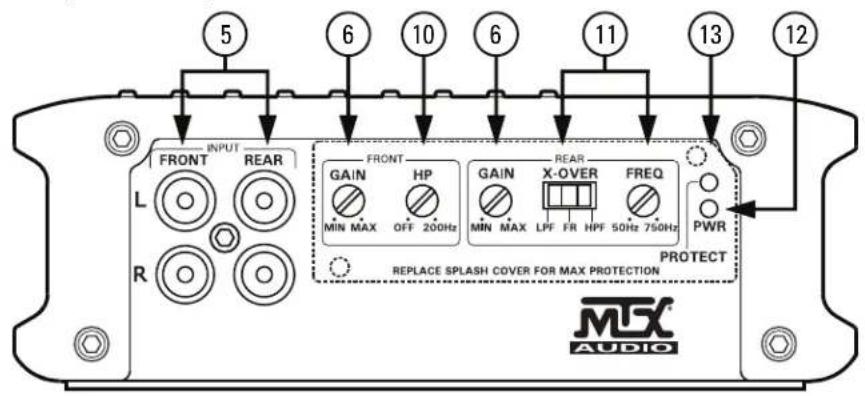

Disposición del panel del amplificador de cuatro canales

DISPOSICIÓN DEL PANEL

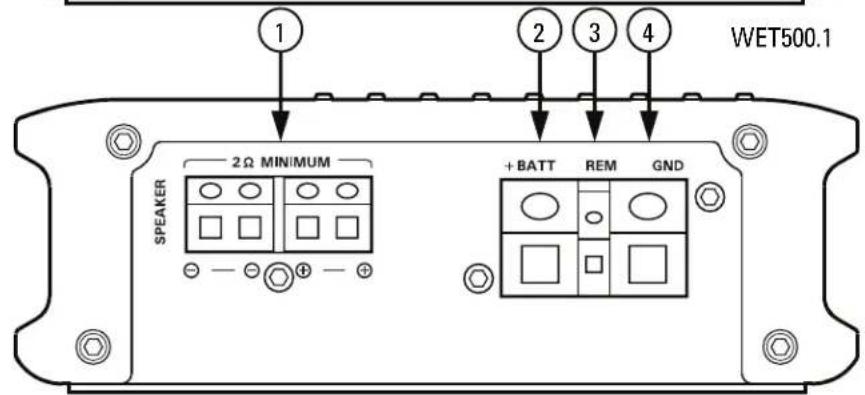

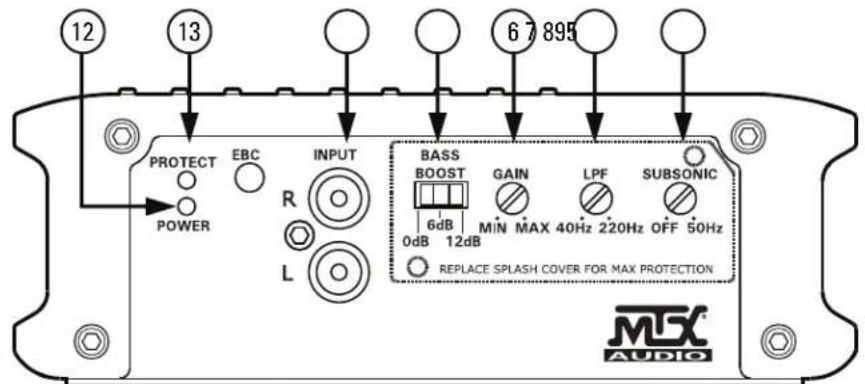

Disposición del panel del amplificador de monobloque

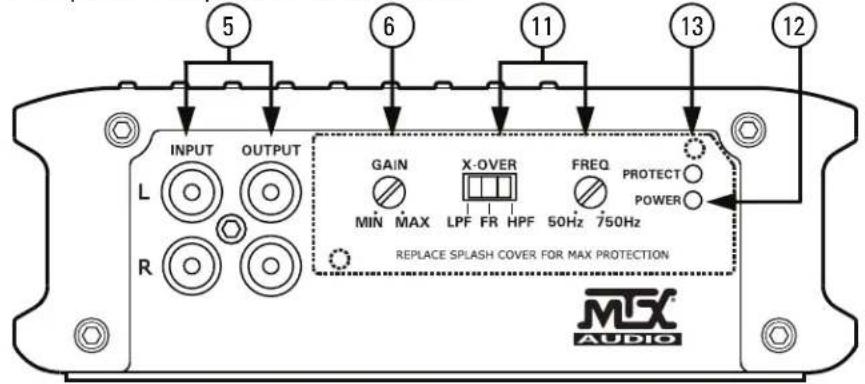

DISPOSICIÓN DEL PANEL

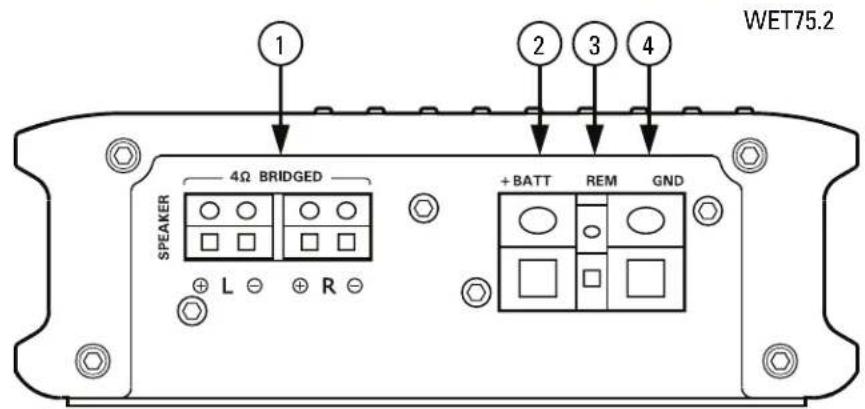

Disposición del panel del amplificador de dos canales

Consulte la página 26 para los diagramas de cableado del amplificador.

INSTALACIÓN Y MONTAJE

MTX recomienda que su nuevo amplificador de la serie THUNDER sea instalado por un distribuidor autorizado de MTX. Toda desviación de las instrucciones de instalación especificadas puede causar graves daños al amplificador, a los altavoces y/o al sistema eléctrico del vehículo. El daño causado por una instalación incorrecta NO está cubierto por la garantía. Verifique todas las conexiones antes de encender el sistema.

1. Desconecte el cable negativo de la batería del vehículo.

2. Determine el lugar de montaje para el amplificador MTX. Tenga en cuenta que debe ser

suficiente flujo de aire para una refrigeración adecuada. Marque los orificios de montaje del amplificador a perforar. antes perforación asegurarse de que todos los cables de vehículos, líneas de gas, y el tanque de gas son claras y no interferir con la instalación. Perforar los agujeros deseados y monte el amplificador MTX.

3. Instale un cable de alimentación positivo (+) desde la batería del vehículo a través del cortafuego

con un buje o una arandela de goma para evitar que los bordes afilados del cortafuego dañen el cable. Encamine el cable por el interior del vehículo y conéctelo a la terminal (+BATT) del amplificador. No conecte la batería en este momento. NOTA: Haga las conexiones positivas y negativas solamente con cable de calibre apropiado.

4. Instale un interruptor automático o un fusible a menos de 45 cm (18 plg.) de la batería. Esto

reduce eficazmente el riesgo de daños graves personales o al vehículo en caso de cortocircuito o accidente. Asegúrese de que el interruptor automático esté en la posición de apagado o que no haya fusible en el portafusible hasta que se hagan todas las conexiones. Luego, conecte el cable de alimentación positivo a la terminal positiva de la batería.

5. Conexión a tierra. Ubique un punto de conexión a tierra apropiado en el chasis del vehículo y

quítele la pintura, la suciedad o la tierra hasta llegar a la superficie de metal desnudo. Fije el cable de conexión a tierra en ese punto de contacto. Conecte el extremo opuesto del cable de conexión a tierra a la terminal de conexión a tierra (GND) del amplificador MTX.

6. Conecte un cable de encendido a distancia de la fuente a la terminal (REM) del amplificador

MTX. Si la fuente no tiene cable dedicado al encendido a distancia, puede conectar el cable de la antena eléctrica de la fuente a la terminal (REM) del amplificador MTX.

7. Suministre la señal al amplificador MTX conectando cables RCA de alta calidad entre las salidas

de la fuente y las entradas correspondientes del amplificador.

8. Conecte los altavoces a las terminales de altavoz del amplificador MTX con cable de altavoz

de calibre correcto. El amplificador MTX produce máxima potencia con una carga mínima de 2 1 (WET75.4 y WET500.1) y una carga mínima de 1 1 (THUNDER1000.1).

9. Vuelva a verificar todos los pasos de instalación anteriores, en particular las conexiones de

componentes y cableado. Una vez que los verifique, conecte el cable negativo de la batería del vehículo y pase el interruptor automático a la posición de encendido o ponga un fusible en el portafusible. NOTA: Los niveles de amplificación del amplificador deben estar en la posición mínima (sentido contrario de las agujas del reloj) antes de proceder con los ajustes.MTX.COM

INSTALACIÓN Para un correcto funcionamiento y seguridad MTX recomienda instalar un fusible en línea según las instrucciones del Manual del Propietario de acuerdo a lo siguiente. DETECCIÓN Y REPARACIÓN DE AVERÍAS Problem Cause Solution No hay indicación LED No hay conexión a distancia de +12 V Suministre + 12 V a la terminal No hay conexión de alimentación de +12 V Suministre + 12 V a la terminal La conexión a tierra es insuficiente Verifique la conexión a tierra El fusible de alimentación está quemado Cambie el fusible El indicador LED de alimentación está encendido, no hay salida El control de volumen de la fuente está en posición de apagado Aumente el volumen de la fuente No se han hecho las conexiones de altavoz Haga las conexiones de altavoz El control de amplificación del amplificador está en posición de apagado Aumente la amplificación Las unidades de procesamiento de señal están en posición de apagado Alimente los procesadores de señal Todos los altavoces están quemados Cambie los altavoces La salida está distorsionada El volumen de la unidad principal es demasiado alto Bájele el volumen a la unidad principal La amplificación es demasiado alta Baje la amplificación El balance está invertido Los cables de los altavoces izquierdo y derecho están invertidos Corrija la orientación de los cables de altavoz Las entradas RCA están invertidas Invierta las entradas RCA Los bajos son débiles Los altavoces están cableados fuera de fase Cablee los altavoces con la fase correcta No está utilizando subwoofers MTX Compre subwoofers MTX Los fusibles están quemados Niveles de salida excesivos Baje el volumen Amplificador defectuoso Devuélvalo para que le hagan servicio THUNDER1000.1 - 100A Fusible WET500.1 - 60A Fusible WET75.4 - 60A FusibleMTX.COM

ESPECIFICACIONES Modelo WET500.1 WET75.2 WET75.4 Descripción 500 W RMS Mono 2x 75 W RMS 4 x 75 W RMS Potencia RMS a 14.4 V 1 1 de carga NA NA NA 2 1 de carga 500 W RMS 2x 100W RMS 4 x 100 W RMS 4 1 de carga 300 W RMS 2 x 75 W RMS 4 x 75 W RMS Características Nivel de entrada 0.2 a 5V 0.2 a 5V 0.2 a 5V Respuesta de frecuencias 20Hz a 220Hz 15Hz a 25kHz 15Hz a 25kHz Filtro de pasabajas (LPF) 40Hz a 220Hz 50Hz a 750Hz (Trasero) 50Hz a 750Hz (Trasero) Filtro de pasaaltas (HPF) NA 50Hz a 750Hz (Trasero) 10Hz a 200Hz (Delantero) 50Hz a 750Hz (Trasero) Filtro subsónico 20Hz a 50Hz NA NA THD at 41 , 1W <0.3% <0.05% <0.05% Relación de señal a ruido >75dB >78dB >78dB Refuerzo de bajos 0 a 6 dB a 12 dB conmutable NA NA Eficiencia óptima a 4 1 >80% >80% >60% Carga mínima 1 1 2 1 2 1 Control remoto opcional para Control de Bajos Externo (External Bass Control, EBC) Sí NA NA Protección de bajo voltaje Sí, protege a <8 V Sí, protege a <8 V Sí, protege a <8 V Prueba de cortocircuito a potencia máxima Pasa Pasa Pasa Temperatura de protección contra el recalentamiento Protege a 80 °C / 176 °F Protege a 80 °C / 176 °F Protege a 80 °C / 176 °F Componentes y circuitos impresos Piezas de dispositivos de montaje superficial y circuitos impresos por los dos lados FR-4 Piezas de dispositivos de montaje superficial y circuitos impresos por los dos lados FR-4 Piezas de dispositivos de montaje superficial y circuitos impresos por los dos lados FR-4 Dimensions Alto 56.5mm (2.25 plg.) 56.5mm (2.25 plg.) 56.5mm (2.25 plg.) Ancho 160mm (6.31 plg.) 160mm (6.31 plg.) 160mm (6.31 plg.) Fondo 229mm (9.02 plg.) 240mm (9.45 plg.) 310mm (12.21 plg.)MTX.COM
