MANUAL DE UTILIZADOR Thunder Marine WET500.1 MTX Audio
INFORMAÇÕES SOBRE O PRODUTO
Número do modelo Número de série Nome do revendedor Data de compra INTRODUÇÃO Obrigado por adquirir este MTX Áudio Hi-Performance amplificador classe marinha. A instalação adequada combinada com alto-falantes e subwoofers MTX proporcionam um som superior e desempenho para infinitas horas de diversão no seu barco onde a atual leva. Parabéns e desfrutar da experiência de áudio final com MTX! CARACTERÍSTICAS
- Placa de circuito impresso de dois lados
- Componentes para instalação em superfície
- Intensificação de graves ajustável
- Design livre de ruídos
- Proteção contra curto-circuito, térmica e alta/baixa tensão
- Hardware de aço inoxidável
- Juntas de borracha em torno RCA Conectores

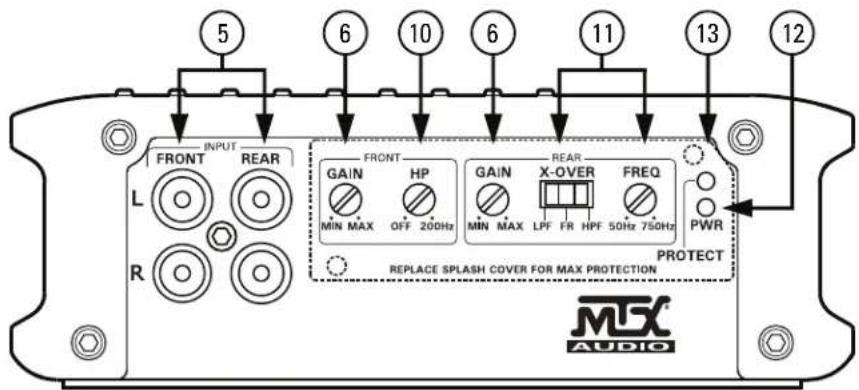

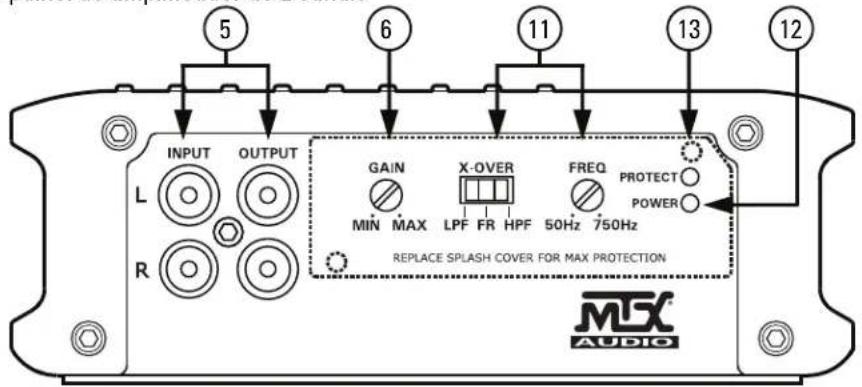

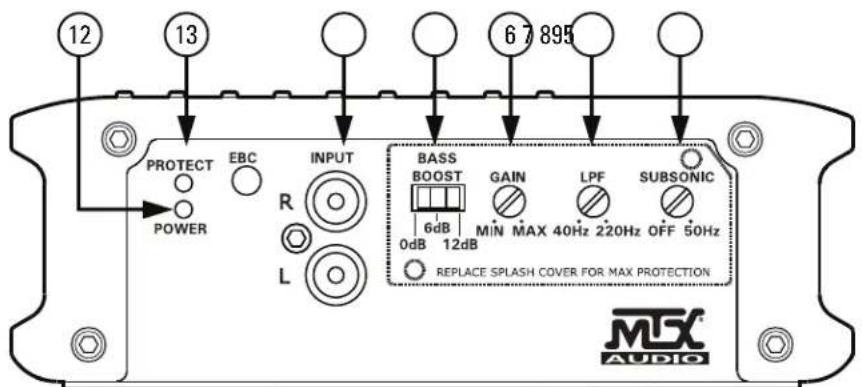

FUNÇÕES DOS CONTROLES

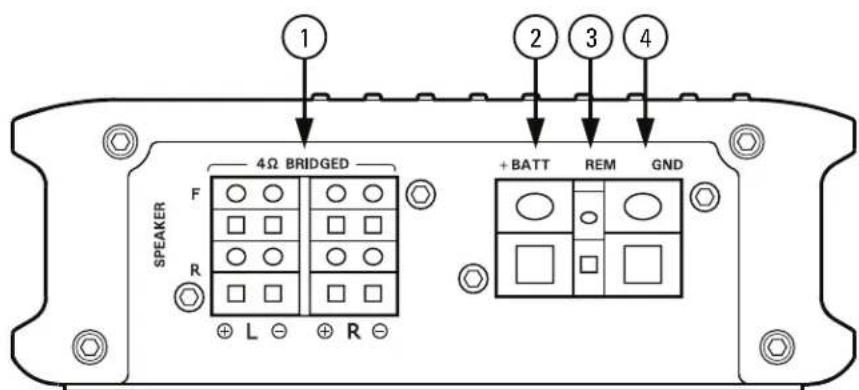

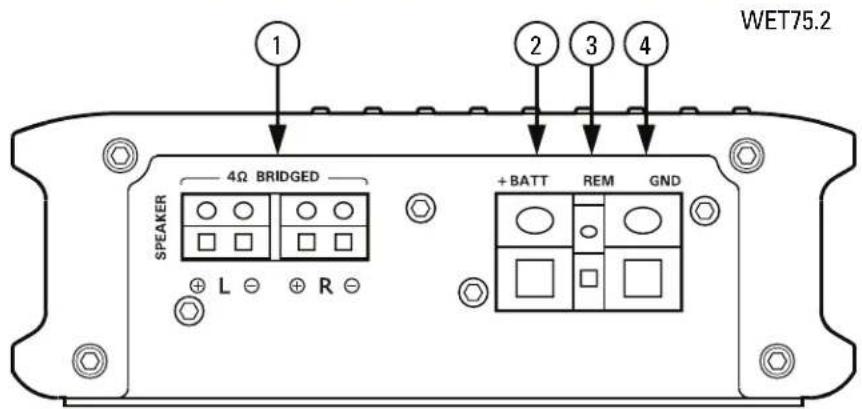

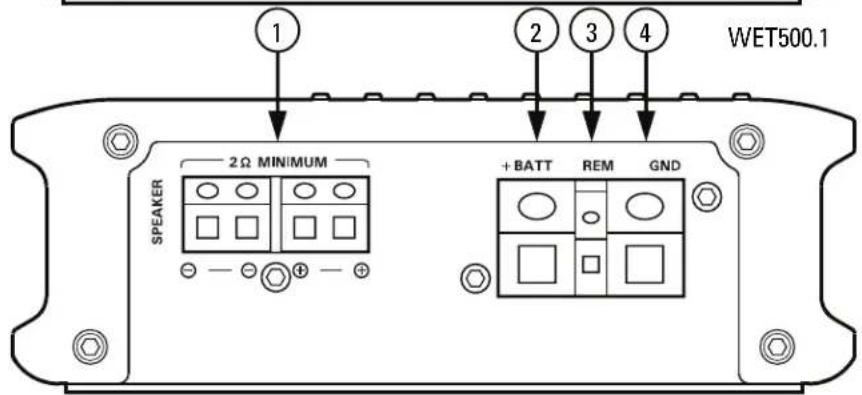

1. Alto-falantes - Conecte os alto-falantes/subwoofers nestes terminais. Verifique os cabos quanto
à polaridade correta. Nunca conecte os cabos dos alto-falantes ao terminal terra do chassi.
2. +BATT (Alimentação de +12 V) - Conecte este terminal através de um FUSÍVEL ou um DISJUNTOR
ao terminal positivo da bateria do veículo ou ao terminal positivo de uma bateria de sistema de áudio independente. ATENÇÃO: Sempre proteja este cabo de alimentação mediante a instalação de um fusível ou disjuntor de tamanho apropriado a uma distância máxima de 45 cm (18 polegadas) da conexão do terminal da bateria.
3. Ativação remota - Este terminal liga o amplificador quando recebe uma corrente de (+) 12 V.
Conecte-o ao terminal de ativação remota da unidade principal ou da fonte dos sinais.
4. Terra - Conecte este cabo diretamente ao chassi do veículo. Toda a tinta da superfície de
conexão no chassi deve ser retirada e o metal deve estar exposto. Use a distância mais curta possível. Nesta etapa, é sempre uma boa ideia substituir o cabo de aterramento de fábrica por um cabo igual ou maior que o cabo de alimentação do novo amplificador. CUIDADO: Não conecte este terminal diretamente ao terminal terra da bateria do veículo nem a qualquer outro ponto de aterramento de fábrica.
5. Tomadas de entrada RCA - Para serem usadas com unidades fonte que tenham saídas RCA.
Para operação correta, a unidade fonte deve ter um nível mínimo de 200 mV. Recomendamos o uso de cabos de pares trançados de alta qualidade para diminuir a possibilidade da entrada de ruído irradiado ao sistema.
6. Controle de ganho - O controle de ganho correlaciona a sensibilidade do amplificador com a
tensão do sinal da unidade fonte. A faixa operacional é de 5 V a 200 mV. OBSERVAÇÃO: Este NÃO é um controle de volume.MTX.COM
7. Controle do filtro passa-baixa (monobloco) - Este controle é usado para selecionar a frequência
de crossover passa-baixa desejada. A frequência pode ser ajustada de 40 Hz a 220 Hz para todos os modelos monobloco.
8. Controle de filtro subsônico (monobloco) - Este controle consegue eliminar sinais de baixa
frequência indesejáveis de 20 Hz (desligado) a 50 Hz. Esta função deve ser usada somente com carcaças ventiladas.
9. Chave de intensificação do nível de graves (monobloco) - Esta chave serve para intensificar o
nível de graves em 0 dB, 6 dB ou 12 dB. A frequência de intensificação está centrada em 50 Hz.
10. Filtro passa-alta (faixa completa) - Controla as frequências reproduzidas para os canais frontais.
As baixas frequências podem ser cortadas de OFF (desligado) a 200 Hz. Na posição OFF, nenhuma baixa frequência é cortada, resultando na reprodução da faixa completa de sinais.
11. Modo X-Over e controle de frequência (faixa completa) - Estes controles permitem controlar as
frequências reproduzidas para os canais traseiros. Há opções para passa-baixa (LP), faixa completa (FR) ou passa-alta (HP). No modo LP ou HP, a frequência de crossover pode ser ajustada de 50 Hz a 750 Hz.
12. Indicador PWR - Este LED fica aceso quando o amplificador está funcionando corretamente.
13. Indicador de proteção - O LED vermelho acende e pisca se houver alguma falha no amplificador.
Desconecte o amplificador e resolva a falha antes de reconectá-lo.

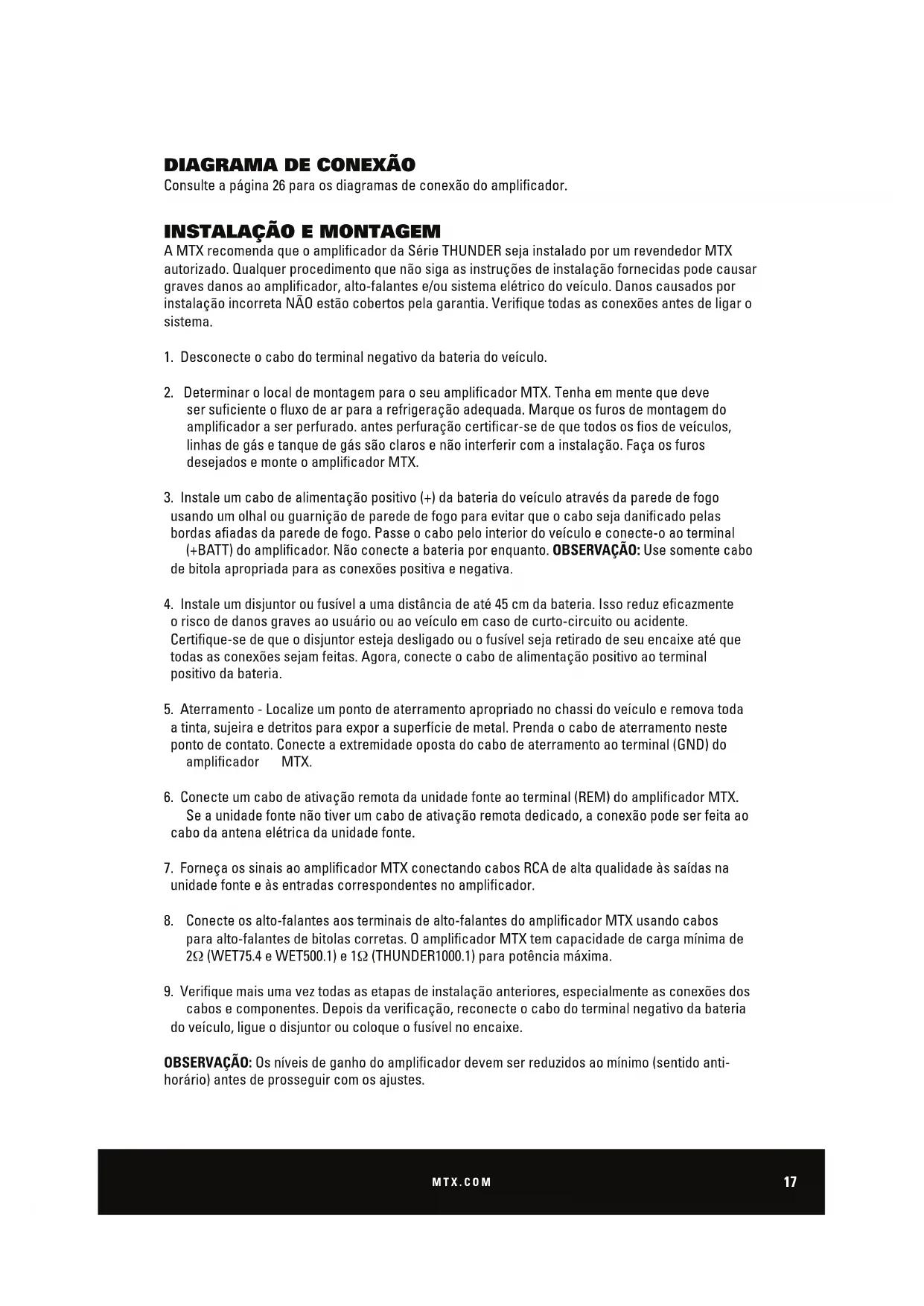

INSTALAÇÃO E MONTAGEM
A MTX recomenda que o amplificador da Série THUNDER seja instalado por um revendedor MTX autorizado. Qualquer procedimento que não siga as instruções de instalação fornecidas pode causar graves danos ao amplificador, alto-falantes e/ou sistema elétrico do veículo. Danos causados por instalação incorreta NÃO estão cobertos pela garantia. Verifique todas as conexões antes de ligar o sistema.
1. Desconecte o cabo do terminal negativo da bateria do veículo.
2. Determinar o local de montagem para o seu amplificador MTX. Tenha em mente que deve
ser suficiente o fluxo de ar para a refrigeração adequada. Marque os furos de montagem do amplificador a ser perfurado. antes perfuração certificar-se de que todos os fios de veículos, linhas de gás e tanque de gás são claros e não interferir com a instalação. Faça os furos desejados e monte o amplificador MTX.
3. Instale um cabo de alimentação positivo (+) da bateria do veículo através da parede de fogo
usando um olhal ou guarnição de parede de fogo para evitar que o cabo seja danificado pelas bordas afiadas da parede de fogo. Passe o cabo pelo interior do veículo e conecte-o ao terminal (+BATT) do amplificador. Não conecte a bateria por enquanto. OBSERVAÇÃO: Use somente cabo de bitola apropriada para as conexões positiva e negativa.
4. Instale um disjuntor ou fusível a uma distância de até 45 cm da bateria. Isso reduz eficazmente
o risco de danos graves ao usuário ou ao veículo em caso de curto-circuito ou acidente. Certifique-se de que o disjuntor esteja desligado ou o fusível seja retirado de seu encaixe até que todas as conexões sejam feitas. Agora, conecte o cabo de alimentação positivo ao terminal positivo da bateria.
5. Aterramento - Localize um ponto de aterramento apropriado no chassi do veículo e remova toda
a tinta, sujeira e detritos para expor a superfície de metal. Prenda o cabo de aterramento neste ponto de contato. Conecte a extremidade oposta do cabo de aterramento ao terminal (GND) do amplificador MTX.
6. Conecte um cabo de ativação remota da unidade fonte ao terminal (REM) do amplificador MTX.
Se a unidade fonte não tiver um cabo de ativação remota dedicado, a conexão pode ser feita ao cabo da antena elétrica da unidade fonte.
7. Forneça os sinais ao amplificador MTX conectando cabos RCA de alta qualidade às saídas na
unidade fonte e às entradas correspondentes no amplificador.
8. Conecte os alto-falantes aos terminais de alto-falantes do amplificador MTX usando cabos
para alto-falantes de bitolas corretas. O amplificador MTX tem capacidade de carga mínima de 21 (WET75.4 e WET500.1) e 11 (THUNDER1000.1) para potência máxima.
9. Verifique mais uma vez todas as etapas de instalação anteriores, especialmente as conexões dos
cabos e componentes. Depois da verificação, reconecte o cabo do terminal negativo da bateria do veículo, ligue o disjuntor ou coloque o fusível no encaixe. OBSERVAÇÃO: Os níveis de ganho do amplificador devem ser reduzidos ao mínimo (sentido anti- horário) antes de prosseguir com os ajustes.MTX.COM
INSTALAÇÃO Para um desempenho adequado e Segurança MTX recomenda a instalação de um fusível em linha por Manual de Instruções do Proprietário de acordo com o seguinte.
SOLUÇÃO DE PROBLEMAS
Problema Causa Solução Nenhuma indicação de LEDt Não há corrente de +12V na conexão remota Forneça +12V ao terminal Não há corrente de +12V na conexão de alimentação elétrica Forneça +12V ao terminal Conexão terra insuficiente Verifique a conexão terra Fusível queimado Troque o fusível LED PWR aceso, sem som Volume desligado na unidade fonte Aumente o volume na unidade fonte Conexões dos alto-falantes não feitas Conecte os alto-falantes Controle de ganho desligado no amplificador Aumente o ganho Unidades de processamento de sinais desligadas Alimente o processador de sinais Todos os alto-falantes estourados Troque os alto-falantes Áudio distorcido Volume da unidade principal alto demais Abaixe o volume da unidade principal Ganho do amplificador alto demais Abaixe o ganho do amplificador Balanço invertido Conexões dos cabos dos canais esquerdo e direito invertidas Corrija a orientação dos cabos dos alto-falantes Entradas RCA invertidas Inverta as entradas RCA Graves fracos Alto-falantes conectados fora de fase Conecte os alto-falantes com a fase correta Os subwoofers usados não são da MTX Compre subwoofers MTX Os fusíveis queimam Níveis de saída excessivos Abaixe o volume Amplificador defeituoso Envie a unidade para assistência técnica THUNDER1000.1 - Fusível 100A WET500.1 - Fusível 60A WET75.4 - Fusível 60AMTX.COM
ESPECIFICAÇÕES Modelo WET500.1 WET75.2 WET75.4 Descrição 500 W RMS Mono 2x 75 W RMS 4 x 75 W RMS Potência RMS a 14,4 V Carga de 1 1 ND ND ND Carga de 2 1 500 W RMS 2x 100W RMS 4 x 100 W RMS Carga de 4 1 300 W RMS 2 x 75 W RMS 4 x 75 W RMS Características Nível de entrada 0,2 a 5 V 0,2 a 5 V 0,2 a 5 V Resposta de frequência 20Hz a 220Hz 15Hz a 25kHz 15Hz a 25kHz Filtro passa-baixa (LPF) 40Hz a 220Hz 50Hz a 750Hz (traseiro) 50Hz a 750Hz (traseiro) Filtro passa-alta (HPF) ND 50Hz a 750Hz (traseiro) 10Hz a 200Hz (frontal) 50Hz a 750Hz (traseiro) Filtro subsônico 20Hz a 50Hz ND ND THD at 41 , 1W <0.3% <0.05% <0.05% Relação sinal a ruído >75dB >78dB >78dB Intensificação de graves Comutável, de 0 a 6 dB a 12 dB Comutável, de 0 a 6 dB a 12 dB
Melhor eficiência a 4 1 >80% >80% >60% Carga mínima 1 1 2 1 2 1 Controle remoto de controle externo de graves (EBC) opcional Sim ND ND Proteção contra baixa tensão Sim, proteção a <8 V Sim, proteção a <8 V Sim, proteção a <8 V Teste de curto-circuito em potência máxima Aprovado Aprovado Aprovado Temperatura de proteção contra sobreaquecimento Proteção a 80 °C / 176 °F Proteção a 80 °C / 176 °F Proteção a 80 °C / 176 °F Componentes e placa de circuito impresso Peças SMD / PCB FR-4 de dois lados Peças SMD / PCB FR-4 de dois lados Peças SMD / PCB FR-4 de dois lados Dimensões Altura 56.5mm (2,25") 56.5mm (2,25") 56.5mm (2,25") Largura 160mm (6,31") 160mm (6,31") 160mm (6,31") Comprimento 229mm (9,02") 240mm (9,45") 310mm (12,21")MTX.COM
