MANUAL DE UTILIZADOR Thunder Sports MUD100.2 MTX Audio
INFORMAÇÉS SOBRE O PRODUTO
Numero do modelos
Número de série
Nome do revendedor
Data de compra
INTRODUÇÃO
Agradecemos pela sua compra de um amplificador de -áudio de alto desempenho MTX. Uma instalação bem feita com alto-falantes e subwoofoers MTX oferece reprodução sonora e desempenho superiores para horas infundáveis de prazer, quer para acordar os vizinhos ou simplesmente para curtir suas música preferidas. Parabens e esperamos que desfrute da excellente experiencia sonora com o Sistema MTX!
CHARACTERISTICAS
Tamanho compacto
- Placa de circuito impresso deinouslados
- Componentes para instalação em superficie
- Design Mosfet
Crossover LPF e HPF
- Design livre de ruidos
FUNÇÉS DOS CONTROLES
- Fiação - Toda a fiação do amplificador está executado atraves de fiação.
Alto-falantes - Conecte os alto-falantes/subwooers nestes terminais. Verifique os cabos quando à polaridade correta. Nunca conecte os cabos dos alto-falantes ao terminal terra do chassi.
+BATT (Alimentação de +12 V) - Conecte este terminal atraves de um FUSÍVEL ou um DISJUNITOR ao terminal positivo da bateria do Veiculo ou ao terminal positivo de uma bateria de sistemas de audio independente. ATENÇA: Sempre proteja este cabo de alimentação mediante a instalação de um fusível ou disjuntor de tamanho apropriadó a uma distência Tmaxa de 45 cm (18 polegadas) da conexão do terminal da bateria.
Ativação remota - Este terminal liga o amplificador quando receive uma corrente de (+) 12 V. Conecte-o ao terminal de ativação remota da unidade principal ou da fonte dos sinais.
Terra - Conecte este cabo diretamente ao chassi do veiculo. Toda a tinta da superficie de conexão no chassi deve ser retirada e o metal deve estar exposto. Use a distência mais curta possível. CUIDADO: Não conecte este terminal diretamente ao terminal terra da bateria do veiculo nem a qualquer outras parte de aterramento de fabrica.
Tomadas de entrada RCA - Esta unidade é projetada para fazer com unidades de fonte que aparecem saidas RCA. Se a sua unidade de origem não tiver saidas RCA você vale precisar usar um alto ao conversor de boa nível. Não conecte este amplífador diretamente para as saidas de nível de alto-falante da unidade de origem, danos ao amplífador irá ocorro. A unidade de origem com um nível minimo de 200mV é necessário para o Functionamento adequado.
- Controle de ganho - 0 controle de ganho correlaciona a sensibilidade do amplificador com a tensao do sinal da unidade fonte. A faixa operacional e de 5V a 200~mV . OBSERVACAO: Este nao é um controle de volume.
- Modo X-Over e controle de frequência (faixa completeness) - Estes controles permitem controlar as frequências reproduzidas. há opções para passa-baixa (LP), faixa completeness (FR) ou passa-alta (HP). No modo LP ou HP, a frequência de transicao está definido em 80Hz.

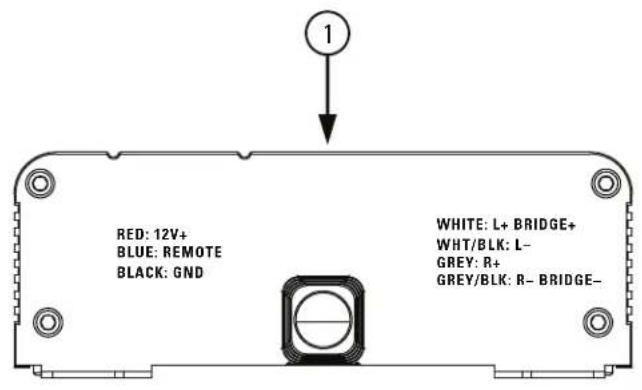

LAYOUT DO PAINEL


DIAGRAMA DE CONEXão
Consulte a página 22 para os diagrams de conexão do amplificador.
INSTALAÇÃO E MONTAGEM
A MTX recomenda que o amplificador da Thunder Sports™ sera instalado por um revendedor MTX autorizzato. Qualquer procedimento que não siga as instruções de instalação fornecidas pode causar graves danos ao amplificador, alto-falantes e/ouSYSTEMA electrolytico do秘书长o. Danos causados por instalação incorrente NAO está cobertos pela garantia. Verifique todas as conexões antes de ligar oSYSTEMA.
- Desconecte o cabo do terminal negativo da bateria do voiculo.
- Escolha o local de instalacao do amplificador MTX. Deve haver fluxo de ar suficiente para permitir um bom arrefecimento. Marque os orificios de montagem do amplificador para serem perfurados. Antes da perfuracao, certifique-se de que todos os cabos, mangueiras de combustivel, mangueiras de fluidos de freio e tanque de combustivel do voiculo não estejam no caminho e nem interfram com a instalacao. Perfure os orificios desejados e instale o amplificador MTX.
- Instale um cabo de alimentacao positivo (+) da bateria do voculo atraves da parede de fogo usingo um olhal ou guarriacao de parede de fogo para evitar que o cabo sera danificado pelas bordas afiadas da parede de fogo. Passe o caboleo inferior do voculo e connecto ao cabo de +12V do amplificador. Nao connecta a bateria por esquanto. OBSERVACAO: Use somente cabo de bitola apropriadapara as conexoes positiva e negativa.
- Instale um disjuntor ou fusivel a uma distancia de até 45 cm da bateria. Isso reduz eficazmente o risco de danos graves ao uso ou ao vecido em caso de curto-circuito ou acidente. Certifique-se de que o disjuntor esteja desligado ou o fusivel sera retirado de seu encaixe até que todas as conexões sejam feitas. Agora, conecte o cabo de alimentação positivo ao terminal positivo da bateria.
- Aterramento - Localize um punto de aterramento apropriad no chassi do vocido e remove toda a tinta, sujeira e detritos para expor a superficie de metal. Conecte o fio terra do amplificador a esse punto de contacto.
- Conecte um cabo de ativação remota da unidade fonte ao cabo (REM) do amplificador MTX. Se a unidade fonte não tiver um cabo de ativação remota dedicado, a conexão pode ser feita ao cabo da antennaétrica da unidade fonte.
- Fornça os sinais ao amplificador MTX conectando cabos RCA de alta qualidade às saidas na unidade fonte e às entradas correspondentes no amplificador.
- Conecte os alto-falantes para os fios de alto-falante do amplificador MTX o uso de cabos para falantes de medidos corretos. O amplificador MTX pode dirigir um 2 stereo/4Ω ponte想找a minima para poder ideal.
- Verifique mais uma vez todas as etapas de instalação anteriores, especialmente as conexões dos cabos e componentes. Depois daverification, reconecte o cabo do terminal negativo da bateria do秘书长o, ligue o disjuntor ou coloque o fusível no encaixe.
OBSERVACAO: Os niveis de ganho do amplificador devem ser reduzidos ao minimo (sentido anthorário) antes de prossegrir com os ajustes.
INSTALAÇÃO
Para um desempenho adequado e Segurarca MTX recomenda a instalação de um fusivel em linha por Manual de Instruções do Propietário de acordo com o seguito.
| Problema Causa Solutão | ||
| Áudio distorcido | Volume da unidade principal alto demais | Abaixe o volume da unidade principal |
| Ganho do amplificador alto demais Abaixe o ganho do amplificador | ||
| Balança invertido | Conexões dos cabos dos canais esquerdo e direito invertidas | Corriça a orientação dos cabos dos alto-falantes |
| Entradas RCA invertidas Inverta as entradas RCA | ||
| Graves fracos | Alto-falantes connectados fora de fase | Conecte os alto-falantes com a fase correta |
| Os subwooferes usados não são da MTX | Compre subwooferes MTX | |
| Os fusíveis queimam | Niveis de saía excessivos Abaixe o volume | |
| Amplificador defeituoso | Envie a unidade para assistência técnica | |
ESPECIFICAções
| Modelo MUD100.2 | |
| Descrição 50 W RMS/CH Stereo | |
| Potência RMS a 14,4 V | |
| Ponte de energia de 4 Ω 200 W RMS | |
| Carga de 2 Ω 100 W RMS | |
| Carga de 4 Ω 50 W RMS | |
| Caracteristicas | |
| Nível de entrada 0,2 a 5 V | |
| Resposta de frequência 20 Hz a 20 kHz | |
| Filtro passa-baixa (LPF) 80Hz fixo | |
| Filtro passa-alta (HPF) 80Hz fixo | |
| THD at 4Ω, 1W <0,2% | |
| Relação sinal a ruido >85 dB | |
| Carga minima 2 Ω | |
| Proteção contra baixa tensão Sim, proteção a <8 V | |
| Componentes e placá de circuito impresso Peças | SMD / PCB FR-4 deinous lados |
| Dimensões | |
| Altura 40,9mm (1,61") | |
| Largura 145,0mm (5,71") | |
| Comprimento 168,9mm (6,65") | |
