Tipo de producto	Amplificador de audio de 2 canales
Marca	MTX Audio
Modelo	Thunder Sports MUD100.2
Dimensiones (Al x An x Pr)	40,9 x 145,0 x 168,9 mm
Alimentación	12 V CC (batería del vehículo)
Potencia de salida	50 W eficaces por canal a 4 Ω, 100 W eficaces a 2 Ω, 200 W eficaces en puente a 4 Ω
Respuesta en frecuencia	20 Hz - 20 kHz
Filtros	Pasa bajos (LPF) y pasa altos (HPF) fijos a 80 Hz, modo gama completa
Distorsión armónica total (THD)	< 0,2 % a 1 W a 4 Ω
Relación señal/ruido	> 85 dB
Impedancia mínima de carga	2 Ω en estéreo, 4 Ω en puente
Protección	Protección contra subtensión (< 8 V)
Fusible recomendado	15 A en línea
Nivel de entrada	0,2 V - 5 V (RCA)
Instalación	Montaje en un vehículo, ventilación necesaria, cable de masa corto
Mantenimiento	Limpiar con un paño seco y suave

Preguntas frecuentes - Thunder Sports MUD100.2 MTX Audio

¿Cómo cablear el amplificador MUD100.2?

Siga el diagrama de cableado proporcionado. Conecte el cable de alimentación de +12 V a la batería a través de un fusible de 15 A, el cable de masa al chasis, el cable REM a la salida de encendido de la radio del automóvil y los cables RCA a las salidas de la fuente. Conecte los altavoces a los terminales de salida respetando la polaridad.

¿Qué tipo de fusible usar?

Use un fusible en línea de 15 A colocado a menos de 45 cm de la batería.

¿Cómo ajustar la ganancia del amplificador?

La ganancia ajusta la sensibilidad al voltaje de entrada. Gire el control al mínimo, luego aumente gradualmente hasta obtener un sonido claro sin distorsión. No es un volumen.

¿Qué hacer en caso de distorsión del sonido?

Reduzca el volumen de la fuente o la ganancia del amplificador. Si la distorsión persiste, verifique las conexiones y la impedancia de los altavoces.

El amplificador no se enciende, ¿qué verificar?

Verifique el fusible, la conexión de la batería, el cable de masa y el cable REM. Asegúrese de que la radio del automóvil envíe una señal de encendido (12 V) en el cable REM.

¿Puedo usar altavoces de 2 ohmios?

Sí, en modo estéreo, el amplificador admite una carga mínima de 2 Ω por canal. En puente, la carga mínima es de 4 Ω.

¿Cómo conectar en modo puente (bridged)?

Use el canal izquierdo positivo y el canal derecho negativo (o según el diagrama). La impedancia de carga debe ser de al menos 4 Ω. Consulte el diagrama de cableado proporcionado.

¿Cuál es el tamaño de los fusibles del amplificador?

El amplificador en sí no tiene fusible incorporado; se debe instalar un fusible en línea de 15 A en el cable de alimentación.

¿Dónde instalar el amplificador en el vehículo?

Elija un lugar con buena circulación de aire para la refrigeración, protegido de la humedad. Evite las áreas cerca de tuberías de combustible o freno. Fije firmemente el amplificador.

¿Cómo limpiar el amplificador?

Desconecte la alimentación. Limpie la carcasa con un paño suave y seco. No use productos químicos ni agua.

MANUAL DE USUARIO Thunder Sports MUD100.2 MTX Audio

Nombre del distribuidor

Fecha de compra

INTRODUCCION

Gracias por comprar un amplificador de audio de alto rendimiento MTX. La instalación correcta, combinada con altavoces y subwoofer MSX, produce un sonido y un rendimiento de calidad superior durante incontables horas de placer, sea que esté descentando a los vecinos o simplemente disfurlando de su música. Felicitaciones, y disfruete de lo máximo en experiencias de audio con MTX.

CHARACTERISTICAS

Tamaño compacto
- Circuito impresos por los dos lados
- Componentes de montaje en superficie
- Diseño Mosfet
Crossover de LPF y HPF
- Diseño libre de ruidos

FUNCTIONES DE CONTROL

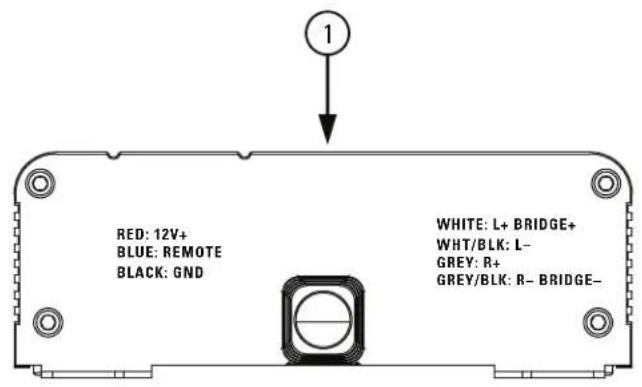

1. Mazo de cables - Todo el cableado del amplificador se ejectará a工程技术 del haz de cables.

Altavoces. Conecte los altavoces o subwooferas a estas terminales. Asegürese de revisar la polaridad del cable. Nunca conecte cables de altavoz a la conexión a tierra del chasis.

+BATT (Alimentación de 12 V (+)). Conectar this terminal a工程技术 o un INTERRUPTOR AUTOMÁTICO a la terminal positiva de la batería del vehiculo o a la terminal positiva de una batería de sistemas de sonido aislada. ADVERTENCIA: Proteja siempre este cable de alimentación instalándole un fusible o un interruptor automatico del valor nominal apropiado a menos de 18 plg. (45 cm) de la terminal de la batería.

Encendido a distancia.Esta terminal enciende el amplificador cuando se le aplican 12V(+) Conectele el conductor de encendido a distancia de la unidad principal o de la fuente de senales.

Conexión a tierra (GND). Conecte esta terminal directamente al chasis de metal del vehiculo. Haga la conexión con el cable más corto possible en un punto en que se haya quitado toda la pintura hastarugar al metal desnudo. PRECAUCION: NO conecte esta terminal directamente a la terminal de conexión a tierra de la batería del vehiculo ni a ningún other punto de conexión a tierra de fabrica.

Conectores de entrada RCA -Estaunidad estádisñanaparafuncionarconestereosque民用anconsalidasRCA.Sisusestereo no tienesalidasRCA que tendracqueutilizar un convertidordealtaa bajo.Noconecteesteamplificadordirectamentealassalidasde nivel del altavoz del estereo,esto produciradanos enel amplificador.Serequireenustereo conun nivel minimo de 200mV paraunfunctionamento correcto.

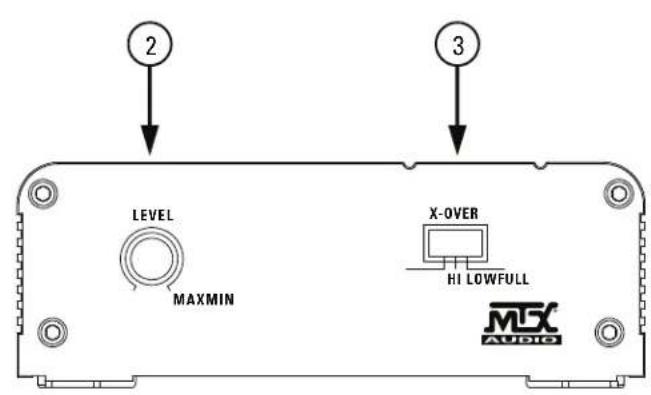

1. Control de amplificacion. Ajusta la sensibility del amplificador para que corresponda al voltaje de la senal de la fuente. El intervalo de functiOnamento es de 5 V a 200mV .NOTA: Este NO es un control de volumen.
2. Control de modalidad de crossover y frequencies (gama completa). Estos controlles permiten controlar las frequencies que se reproduce. Hay有哪些 de pasabajas (LP), gama completa de frequencies o pasaaltas (HP). En modalidad LP o HP, las frequencies de crossover se ajustara a 80Hz.

DISPOSICION DEL PANEL

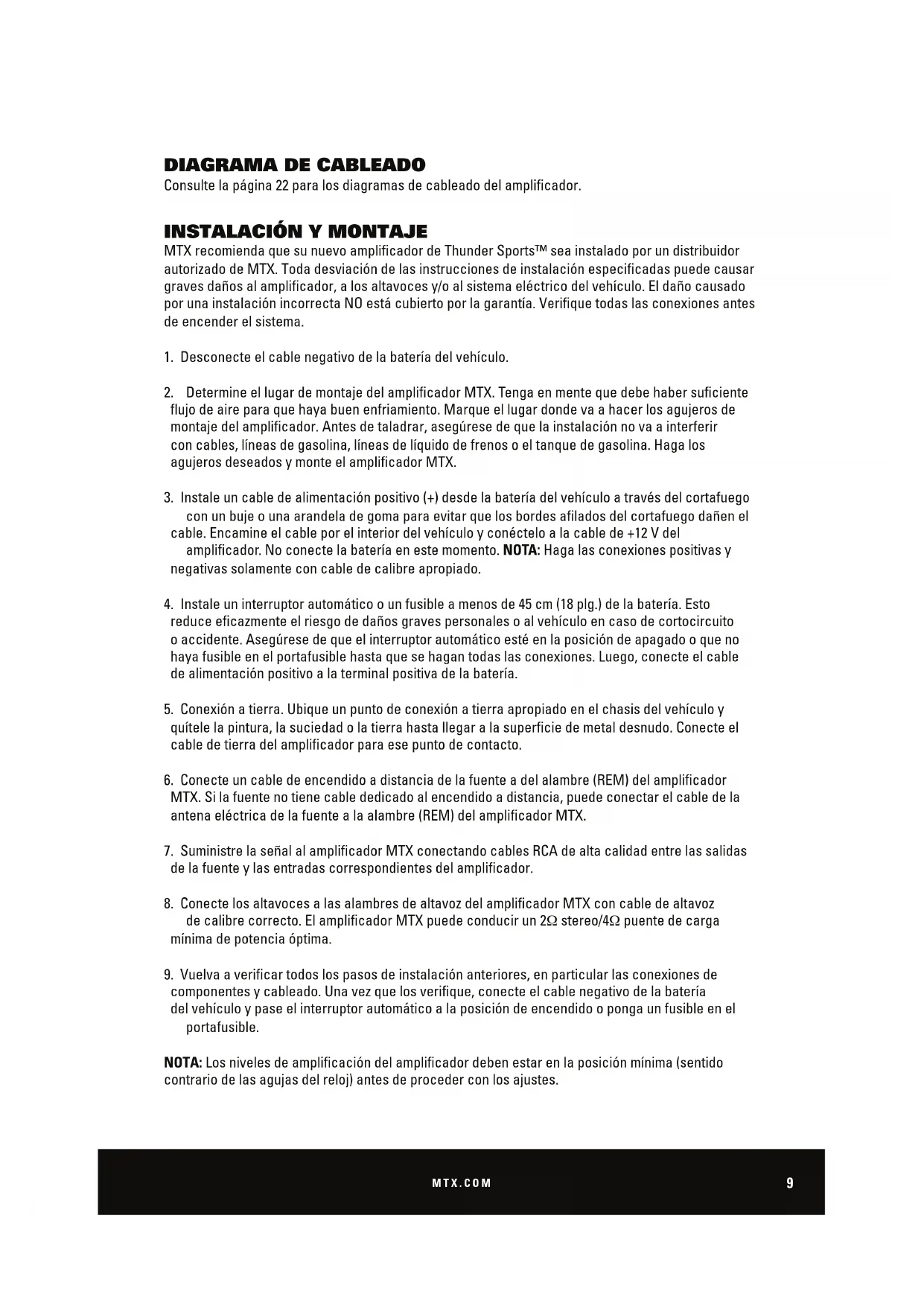

DIAGRAMA DE CABLEADO

Consulte la page 22 para los DIAGRAMAS de cableado del amplificador.

INSTALACION Y MONTAJE

MTX recomienda que su nuevo amplificador de Thunder Sports™ sea instalado por un distribuidor autorizzato de MTX. Toda desviacion de las instrucciones de instalacion especificadas可以使ar graves daños al amplificador, a los altavoces y/o al sistemas electrico del vehiculo. El daño causado por una instalacion incorrecta NO está cubierto por la garantía. Verifique todas las conexiones antes de encender el sistema.

1. Desconecte el cable negativo de la bateria del vehiculo.
2. Determine el lugar de montaje del amplificador MTX. Tenga en mente que debe haber suficiente flujo de aire para que haya Buen enfiambre. Marque el lugar donde va a hacer los agujeros de montaje del amplificador. Antes de taladrar, asegúrese de que la instalación no va a interferir con cables, lineas de gasolina, lineas de liquido de frenos o el tanque de gasolina. Haga los agujeros desados y monte el amplificador MTX.
3. Instale un cable de alimentacion positivo (+) desde la bateria del vehiculo a trovés del cortafuego con un buje o una arandela de goma para evitar que los bordes aflidos del cortafuego danen el cable. Encamine el cable por el interior del vehiculo y conectelo a la cable de +12V del amplificador. No connecte la bateria en este momento. NOTE: Haga las conexiones positives y negativas solamente con cable de calibre apropiado.
4. Instale un interruptor automatico o un fusible a menos de 45 cm (18 plg.) de la bateria. Esto reduce eficazmente el riesgo de daños graves personales o al vehiculo en caso de cortocircuito o accidente. Asegúrese de que el interruptor automatico está en la posición de apagado o que no haya fusible en el portafusible hasta que se hagan todas las conexiones. Luego, conecte el cable de alimentación positivo a la terminal positiva de la bateria.
5. Conexión a tierra. Ubique un punto de conexión a tierra apropiado en el chasis del vehiculo y quitele la pintura, la suciedad o la tierra hastarugar ala superficie de metal desnudo. Conecte el cable de tierra del amplificador para espeunto de contacto.
6. Conecte un cable de encendido a distancia de la fuente a del alambre (REM) del amplificador MTX. Si la fuente noiene cable dedicado al encendido a distancia, pueda conectar el cable de la antenna electrica de la fuente a la alambre (REM) del amplificador MTX.
7. Suministre la seals al amplificador MTX conectando cables RCA de alta calidad entre las salidas de la fuente y las entradas correspondentes del amplificador.
8. Conecte los altavoces a las alambre de altavoz del amplificador MTX con cable de altavoz de calibre correcto. El amplificador MTX pueda conducir un 2 stereo/4Ω puente de energia minima de potencia optima.
9. Vuelva a verificar todos los pasos de instalacion anteriores, en particular las conexiones de componentes y cableado. Una vez que los verifique, conecte el cable negativo de la bateria del vehiculo y pase el interruptor automatico a la posicion de encendido o ponga un fusible en el portafusible.

NOTA: Los niveles de amplificacion del amplificador deben estar en la posicion minima (sentido contrario de las agujas del reloj) antes de proceder con los ajustes.

INSTALACION

Para un correcto funciona y seguidad MTX recomienda instalar un fusible en linea según las instrucciones del Manual del Propietario de acuerdo a lo singular.

MUD100.2 15A Fusible

DETECCION Y REPARACION DE AVERIAS

Problem Cause Solution
Laittersa está distorsionada	El volumen de la unidad principal es demasiado alto	Bájele el volumen a la unidad principal
	La amplificación es demasiado alta Baje la amplificación
El balance está invertido	Los cables de los altavoces izquierdo y derechos están invertidos	Corrija la orientación de los cables de altavoz
	Las entrada RCA está invertidas Inverta las entrada RCA
Los bajos son débiles	Los altavoces está cableados fuera de fase	Cablee los altavoces con la fase correcta
	No está utilizing subwoofer MSX Compre subwoofer MSX
Los fusibles está quemados	Niveles de salute excessivos Baje el volumen Amplificador defectuoso	Devuélvalo para que le hagan servicios

ESPECIFICACIONES

Modelo MUD100.2
Descripción 50 W RMS/CH Stereo
Potencia RMS a 14.4 V
4Ω con puente de energia 200 W RMS
2 Ω de energia 100 W RMS
4 Ω de energia 50 W RMS
Característica
Nivel de entrada 0.2 a 5 V
Respuesta de无数次 Energia 20 Hz a 20 kHz
Filtro de pasabajas (LPF) 80Hz fijo
Filtro de papaaltas (HPF) 80Hz fijo
THD at 4Ω, 1W <0.2%
Relación de senal a ruido >85 dB
Carga minima 2Ω
Protección de bajo voltaje Sí, protege a <8 V
Componentes y circuitos impuestos	Piezas de dispositivos de montaje superficial y circuitos impuestos por los dos lateros FR-4
Dimensions
Alto 40.9mm (1.61 plg.)
Ancho 145.0mm (5.71 plg.)
Fondo 168.9mm (6.65 plg.)
