RT10001D - Ontvanger MTX Audio - Gratis gebruiksaanwijzing en handleiding

Producttype	Mono-versterker blok Klasse-D (1 kanaal)
Gecertificeerd vermogen CEA2006	Niet gespecificeerd in de handleiding
Voeding	+12V accu, aanbevolen doorsnede 50mm²
Afmetingen (L x B x H)	456 mm x 180 mm x 55 mm
Signaal/ruis verhouding (1 watt)	>80 dB
THD+Ruis (1 watt)	≤1%
Frequentierespons (±1dB)	20 Hz - 30.000 Hz
RCA-ingangsgevoeligheid	100 mV tot 6 V
Laagdoorlaatfilter (LPF)	12 dB/octaaf, variabel van 40 Hz tot 400 Hz
Subsonisch filter	12 dB/octaaf, variabel van 0 tot 50 Hz
Minimale luidsprekerimpedantie	2 Ω
Ingangsconnectoren	Stereo RCA (L/R)
Lijnuitgangsconnectoren	RCA (om een andere versterker aan te sluiten)
Luidsprekerconnectoren	Twee (+) en twee (-) aansluitingen parallel
EBC-poort (External Bass Control)	Ja, afstandsbediening inbegrepen
Beveiliging	Rode LED (aan = normaal, knipperend = thermische beveiliging of kortsluiting)
Onderhoud	Zorg voor goede ventilatie; ontkoppel de accu voor elke ingreep
Veiligheid	Zekering op minder dan 20 cm van de accu; polariteit niet omkeren; gebruik kabels met geschikte doorsnede
Reserveonderdelen / repareerbaarheid	Bij defect terugsturen voor reparatie; geen reserveonderdelen vermeld

Veelgestelde vragen - RT10001D MTX Audio

Wat is het vermogen van de RT10001D versterker?

De handleiding vermeldt het vermogen niet in watt. Er wordt een gecertificeerd CEA2006 vermogen aangegeven, maar zonder cijfer. Voor een schatting raadpleeg het officiële MTX gegevensblad.

Hoe stel ik de gain (GAIN) op de versterker af?

Draai de GAIN knop naar minimum (tegen de klok in). Zet het volume van de bron op 3/4 van het maximum met een dynamisch nummer. Verhoog de gain tot je vervorming hoort, draai hem dan 1 uur terug. De gain is dan gekalibreerd.

Wat doet het subsonische filter?

Het subsonische filter is een hoogdoorlaatfilter dat frequenties onder het bereik van uw subwoofer elimineert. Het beschermt het systeem tegen extreme bastonen. Stel het meestal in tussen 20 en 30 Hz.

Waarom knippert de rode LED?

Een knipperend licht duidt op thermische beveiliging of kortsluiting. Zet de versterker uit, laat hem afkoelen, controleer de aansluitingen en zet hem weer aan.

Wat is de minimale impedantie van de subwoofers?

De minimale impedantie aangesloten op de versterker is 2 Ω. Let op: de twee (+) en twee (-) aansluitingen staan parallel, dus het aansluiten van een 2 Ω subwoofer op één paar geeft 2 Ω; het parallel aansluiten van twee 4 Ω subwoofers geeft 2 Ω.

Hoe sluit ik meerdere subwoofers aan?

De versterker heeft twee (+) en twee (-) parallelle aansluitingen. U kunt één of twee subwoofers aansluiten, mits de minimale impedantie van 2 Ω wordt gerespecteerd. Zorg dat de fase correct is voor een goed basniveau.

Wat te doen als er geen geluid is terwijl de LED brandt?

Controleer of het volume van de bron niet op nul staat, of de luidsprekerkabels goed zijn aangesloten en of de GAIN niet op minimum staat. Verhoog het volume van de bron of de gain indien nodig.

Hoe installeer ik de massa (GND) correct?

Gebruik een kabel met dezelfde doorsnede als de voeding (50mm²). Sluit de GND-connector aan op een blank metalen deel van de carrosserie, zo kort mogelijk. Verwijder de verf voor goed contact. Een slechte massa kan storingen veroorzaken.

Kan ik deze versterker bridgen?

Nee, de RT10001D is een mono blok (1 kanaal). Het is niet ontworpen om gebridged te worden. De (+) aansluitingen zijn parallel, idem voor de (-).

Wat te doen als de zekering vaak doorslaat?

Dit kan komen door te hoog volume, omgekeerde polariteit of kortsluiting. Controleer de aansluitingen, verlaag het volume en zorg dat u een zekering met de juiste waarde gebruikt. Als het probleem aanhoudt, kan de versterker defect zijn.

GEBRUIKSAANWIJZING RT10001D MTX Audio

Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX versterkers, subwoofers en luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest bedoelde.

Specifications

• Mono blok Klasse-D eindversterker
• CEA2006 gecertificeerd uitgangsvermogen :
- 1000 Watts RMS x 1 aan 2 Ohm met THD+N ≤1%
- 600 Watts RMS x 1 aan 4 Ohm met THD+N ≤1%
• Crossover :
- Low pass 12dB/Oct instelbaar, 40Hz-400Hz
- Subsonic filter 12dB/oct instelbaar van 0 tot 50Hz
• Signaal/Ruis verhouding (1 Watt) : >80dB
• THD+vervorming (1 watt): ≤1%
• Frequentie bereik (±1dB): 20Hz-30000Hz
• Maximaal Ingang signaal : 6V
• Maximale gevoeligheid : 100mV
• Afmetingen : 456mm x 180mm x 55mm
• EBC (External Bass Control) meegeleverd
- Mono blok Klasse-D eindversterker - CEA2006 gecertificeerd uitgangsvermogen : - 1000 Watts RMS x 1 aan 2 Ohm met THD+N ≤1% - 600 Watts RMS x 1 aan 4 Ohm met THD+N ≤1% - Crossover : - Low pass 12dB/Oct instelbaar, 40Hz-400Hz - Subsonic filter 12dB/oct instelbaar van 0 tot 50Hz - Signaal/Ruis verhouding (1 Watt) : >80dB - THD+vervorming (1 watt) : ≤1% - Frequentie bereik (±1dB) : 20Hz-30000Hz - Maximaal Ingang signaal : 6V - Maximale gevoeligheid : 100mV - Afmetingen : 456mm x 180mm x 55mm - EBC (External Bass Control) meegeleverd

Instel paneel

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP SUB X-OVER SONIC 1 2 3 40Hz 180Hz6V 0.1V OFF 50Hz ROAD THUNDER

SPEAKER POWER GNDREM+12V 8 9 10 ROADTHUNDER

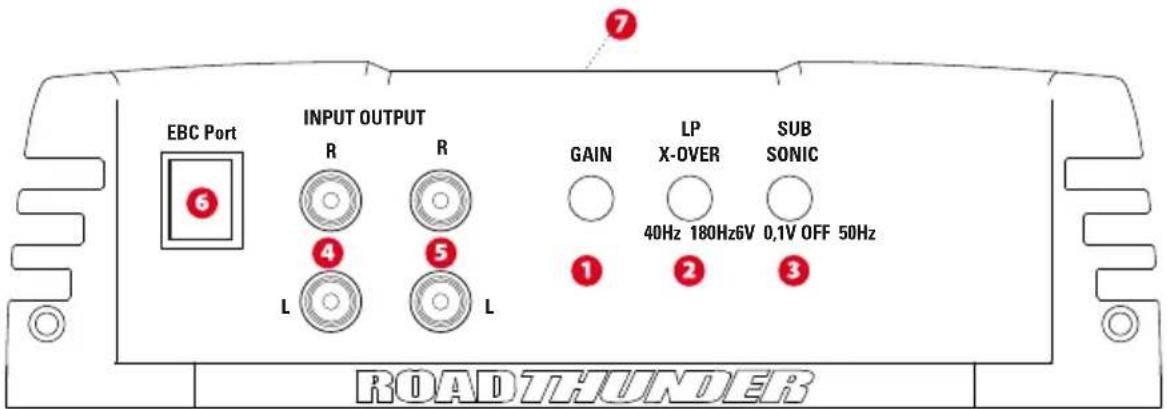

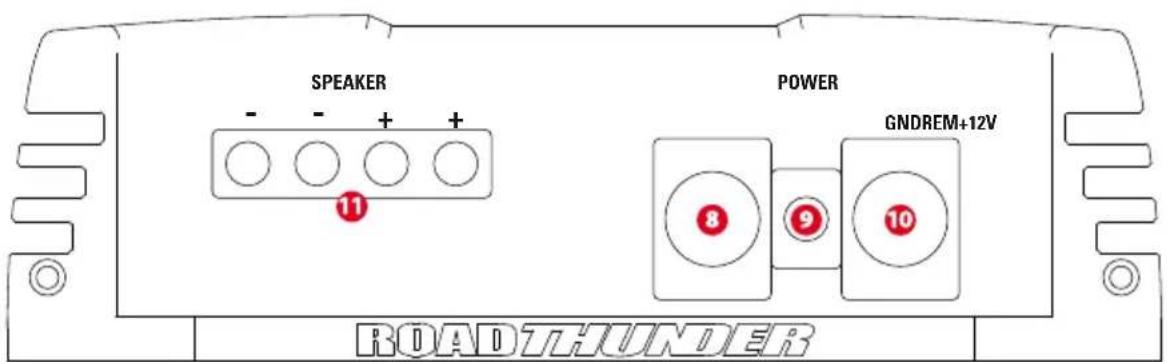

Instel paneel :

1 Gain (GAIN) : Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de source unit. Het bereik ligt tussen 100mV Gain volledig open en 6V Gain volledig dicht..

Afstellen van de Gain

1. Draai de Gain op de versterker helemaal dicht (tegen de klok in).

2. Zet het volume van de source unit op 3/4 volume (dit is het maximal volume met onvervormd signaal).

3. Draai de Gain van de versterker open totdat je duidelijk vervorming hoort vanuit de speakers.

4. Draai nu de Gain van de versterker zover dicht totdat je net geen vervorming meer hoort.

5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.

2 Laag doorlaat filter frequentie (LP X-OVER) - Hiermee kan de gewenste laag doorlaat frequentie worden ingesteld. De frequentie kan worden ingesteld tussen 40Hz en 180Hz.

Met deze instel knop kan de gewenste frequentie voor het subsonic filter worden ingesteld. De frequentie is instelbaar tussen 0 en 50Hz. Een subsonic filter is een hoog doorlaat filter dat als doel heeft de laagste frequenties weg te filteren die niet weergegeven kunnen worden door het subwoofer systeem. Een beveiliging voor de subwoofer(s) tegen te grote uitslagen.

Instellen van het subsonic filter :

1. Draai de instel knop naar 0 Hz (volledig tegen de klok in).

2. Zet het volume op de radio ongeveer op 50%. Speel een track met extreme luide en diepe bass.

3. Draai de instel knop langzaam "open" (met de klok mee), tot het moment dat de bass afneemt.

4. Draai de instel knop nu een fractie terug (tegen de klok in). De instel knop in 12uur positie (midden) is ongeveer 25Hz.

5. Het subsonic filter is nu ingesteld.

4 RCA ingangen (INPUT) - De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA uitgangen heeft. Voor een juiste werking dient de source unit een minimaal uitgangs voltage van 100mV uit te sturen via de RCA uitgangen. MTX adviseerd gebruik te maken van goede kwaliteit getwiste RCA kabels om de invloed van storingen te minimaliseren tot een absoluut minimum. (bijv. Streetwires).

5 RCA uitgangen (OUTPUT) - Deze RCA uitgangen zijn aanwezig om meerdere versterkers te koppelen aan 1 RCA uitgang van de source unit. (Daisy chaining).

6 EBC ingang (EBC Port) - Ingang voor het aansluiten van de mee geleverde External Bass Control. Een afstand bediening voor de bass zodat het bass nivo kan worden geregeld vanaf de bestuurders stoel.

7 Power On/Protection LED - De LED zal rood oplichten wanneer de versterker is ingeschakeld. Wanneer de versterker in beveiliging schakeld zal de LED gaan knipperen.

8 Voeding aansluiting (+12V) - Dit is de hoofd aansluiting voor de +12V en dient rechtstreeks aan gesloten te worden op de positieve accuklem. Let goed op bij het trekken van de plus kabel door de auto, laat deze niet langs RCA, antenne of andere kabels van gevoelige electronica lopen, de hoge stromen die door deze kabel lopen kunnen storingen in het systeem opwekken. Gebruik bij de MTX RT1000.1D versterker een kabel met een minimale dikte van 50mm².

9 Remote aansluiting (REMOTE) - De versterker kan worden ingeschakeld door +12V op deze aansluiting te zetten. Dit voltage wordt normal gesproken aangeleverd door de "remote" of "power antenna" aansluiting vanaf de source unit.

10 Massa aansluiting (GND) : Een goede massa aansluiting is belangrijk voor maximale prestaties van de versterker. Een korte massa kabel met dezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de versterker direct naar het chassis van de auto. Om een goede aansluiting op het chassis te maken dient de lak te worden weggeschuurd tot blank metal zichtbaar is op de plaats waar de massa kabel wordt aangesloten.

Luidspreker aansluitingen (SPEAKER) - Sluit de subwoofer(s) aan op deze aansluitingen Juiste polariteit is zeer belangrijk. Wanneer luidsprekers uit fase zijn aangesloten kan dit een zwakke bass als gevolg hebben en/of een zeer slechte geluidskwaliteit. Dit is een mono versterker (1 kanaal). De positieve luidspreker uitgangen (+) en de negatieve luidspreker uitgangen (-) zijn in de versterker parallel aangesloten.

Installatie en montage

MTX adviseerd om jou RoadTHUNDER versterker in te laten bouwen door een authorized MTX Dealer. Wanneer de versterker niet volgens onderstaande gegevens wordt aangesloten kan dit schadelijke gevolgen hebben voor de versterker, luidsprekers en/of het electrische systeem van de auto. Kontroleer alle aansluitingen zorgvuldig alvorens het systeem aan te schakelen.

1. Koppel de negatieve accuklem los

2. Bepaal waar de MTX versterker geplaats gaat worden. Zorg ervoor dat er voldoende lucht circulatie is langs het koelprofiel van de versterker zodat deze een goede koeling heeft. Markeer de bevestigings punten voor de versterker en boor de gaten voor de schroeven. Kontroleer voor het boren of er geen brandstofleiding, remleiding, elektrische bedrading of de brandstoftank in de weg zit. Bevestig de MTX versterker.

3. Trek een plus kabel vanaf de accu naar de MTX versterker. Zorg ervoor dat je een rubber of kunstof doorvoer gebruikt om de kabel veilig vanuit de motorruimte het interieur in te laten lopen. Laat de kabel door een be-staande kabelgoot lopen door het interieur naar de MTX versterker en sluit de kabel aan op de +12V aansluiting. Sluit de kabel nog niet aan op de accu.

Let op : Zorg ervoor dat je de juiste dikte kabel voor zowel de plus als de min gebruikt.

1. Neem een zekering of circuit breaker op in de plus kabel binnen 20cm vanaf de accu. De zekering of circuit breaker zorgt ervoor dat de schade aan de auto of de inzittenden beperkt blijft mocht er een kortsluiting ont-staan. Zorg ervoor dat de zekering niet geplaatst is of de circuit breaker uitgeschakeld is totdat alle aansluitingen zijn gemaakt. Sluit nu de plus kabel aan op de positive accu klem van de accu.

2. Zoek een goed massa punt op op het chassis van de auto, verwijder de lak laag totdat je blank metaal ziet. Bevestig nu de massa kabel op het massa punt en aan de GND aansluiting op de MTX versterker.

3. Sluit een remote draad aan vanaf de source unit naar de remote aansluiting van de MTX versterker, deze draad is voor aan en uit schakelen. Wanneer de source unit geen remote aansluiting heeft kan je de remote ook aansluiten op de power antenna aansluiting van de source unit.

4. Aansluiten van de ingangsignaal kabels : Er zijn twee manieren om de MTX versterker van een ingangsignaal te voorzien. Voor maximale prestaties van de versterker adviseerd MTX om goede kwaliteit getwiste RCA kabels te gebruiken tussen source unit en de versterker.

5. Sluit de luidsprekers aan op de luidspreker uitgangen van de MTX versterker, gebruik hiervoor luidspreker-kabel met de juiste dikte. De MTX versterker kan stereo een maximale belasting van 2Ω aan voor maximaal vermogen.

6. Controleer alle aansluitingen. Wanneer alles in orde is sluit dan de negatieve accu klem weer aan. Plaats de zekering voor de versterker of schakel de circuit breaker aan, De versterker kan nu afgesteld worden.

Let op : Zorg ervoor dat de Gain van de versterker helemaal dicht gedraaid is (tegen de klok in) voordat er met afstellen begonnen wordt.

Probleem oplossen

Probleem

Oorzaak

Oplossing

LED brand niet Geen +12V op de remote aansluiting Controleer de remote aansluiting op de source unit

Geen +12V op de voeding aansluiting Controleer de +12V kabel en de aansluitong op de accu

Slechte massa aansluiting Verbeter de massa aansluiting

Doorgebrande zekering Vervang de zekering

LED brand, geen Vollume van de source unit is laag Draai het volume van de source geluid unit omhoog

Luidsprekers niet aangesloten Sluit luidsprekers aan

Gain van de versterker staat op minimum Stel de gain af

Signaal processor(s) uitgeschakeld Schakel signaal processor(s) aan

Luidsprekers defect Vervang de luidsprekers

Vervormd geluid

Volume van source unit staat te hoog

Draai het volume op de source unit terug

Gain staat te ver open

Stel de gain af

Balans omgedraait

Luidsprekers L en R verkeerd om aangesloten

Sluit luidsprekers correct aan

RCA 's verkeerd om aangesloten

Sluit RCA's correct aan

Zwakke bass

Luidsprekers uit fase aangesloten Sluit de luidsprekers in fase aan

Geen MTX woofers

Koop MTX woofers

Zekeringen branden

Te hoge uitgangs nivo's

Draai het volume van de source unit terug

door Versterker defect

Lever de versterker in voor reparatie
