MANUALE UTENTE RT10001D MTX Audio

Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplificatore MTX, abbinato a subwoofers ed altopatlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell'artista.

Caratteristiche

• Amplificatore mono in classe D - 1 Canale
  • Potenza (certificata CEA2006) :
• 1x 1000 watts RMS a 2 ohm e THD+N ≤1%
• 1x 600 watts RMS a 4 ohm e THD+N ≤1%
  • Crossover :
• Passa Basso Regolabile 40Hz-400Hz a 12dB/Ottava
• Filtro subsonico 12 Db/Oct - regolabile da 0 a 50 Hz
  • Rapporto Segnale/Rumore (1 watt) : >80dB
  • Distorsione Armonica Totale (1 watt) : ≤1%
  • Risposta in Frequenza (±1dB): 20Hz-30000Hz
  • Massimo Segnale in Ingresso : 6V
  • Sensibilità Massima : 100mV
  • Dimensioni : 456mm x 180mm x 55mm
  • Controllo remoto EBC incluso

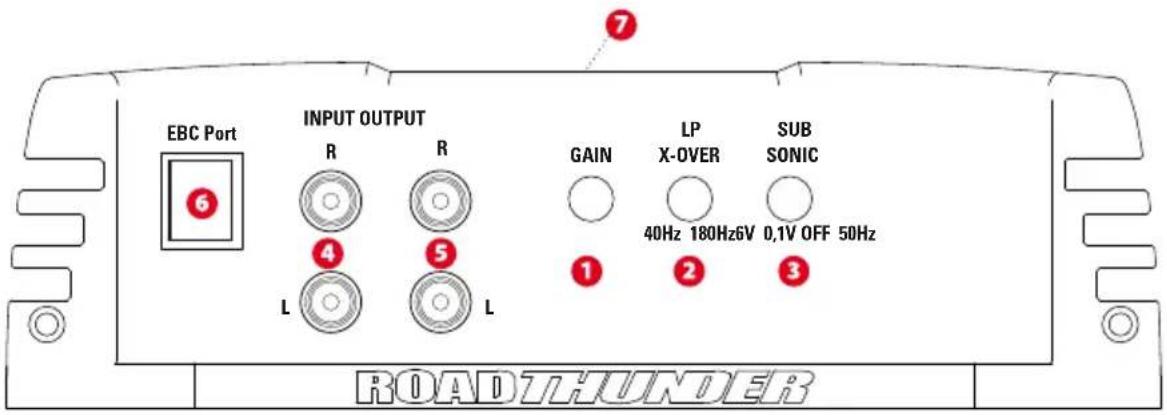

Pannello Controlli

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP SUB X-OVER SONIC 1 2 3 40Hz 180Hz6V 0.1V OFF 50Hz ROADTHUNDER

SPEAKER POWER GNDREM+12V 11 8 9 10 ROADTHUNDER

Pannello Controlli

1 Controllo Gain (GAIN) : Si utilizza per armonizzare la sensibilità di uscita dell'autoradio con la sensibilità di ingresso dell'amplificatore. Regolabile da 100mV a 6V input in senso antiorario.

Regolazione del Gain

1. Gira il controllo del gain completamente in senso antiorario.
2. Regola il volume della sorgente approssimativamente a 3/4 del massimo.
3. Gira il controllo del gain progressivamente in senso fino a che non senti distorsione.
4. Ruota lentamente indietro il controllo del gain fino a che la distorsione scompare.
5. L'amplificatore adesso è calibrato sull'uscita della sorgente.

2 Controllo frequenze crossover passa/basso (LP X-OVER) : Serve per fissare la frequenza di crossover passa/basso desiderata (da 40Hz a 180Hz).
3 Regolazione del filtro subsonico (SUBSONIC)

Per selezionare la frequenza di taglio subsonica tra 0 e 50Hz. Il filtro subsonico è un filtro passa alto che esclude le frequenze extrabasse fuori dallo spettro audio udibile e che il subwoofer non riuscirebbe a riprodurre. L'attivazione del filtro subsonico è il miglior metodo per proteggere il subwoofer e prolungarne la durata nel tempo.

Come operare :

1. Gira il controllo subsonico completamente sullo 0 (counter clockwise).
2. Posiziona il volume della sorgente a circa metà corsa. Utilizza una canzone con bassi profondi e potenti.
3. Ruota il controllo subsonico in senso orario fino a che senti il livello dei bassi calare.
4. A questo punti ruota il controllo in senso antiorario di circa 2 ore. Un settaggio classico è circa a 25Hz corrispondente a posizione ore 12 del potenziometro.
5. Il filtro subsonico adesso è correttamente calibrato.

4 Ingressi RCA (INPUT) - Si utilizzano con sorgenti dotate di uscite di segnale RCA e con livello minimo di uscita di 100mV. MTX raccomanda l'utilizzo di prolunghe di segnale RCA di ottima qualità al fine di scongiurare l'ingresso di disturbi nel sistema audio.
5 Uscite RCA (OUTPUT) - Per collegare più amplificatori ad un unico cavo RCA proveniente dalla sorgente.
6 Ingresso EBC (External Bass Control - EBC Port) - Il controllo remoto dei bassi va inserito direttamente in questo ingresso. Il controllo remoto è incluso.
7 Led di stato: Si illumina di luce rossa continua ad amplificatore acceso e lampeggia in caso di anomalie.
8 Terminale di Alimentazione (+12V) : va collegato con un cavo di adeguata sezione al terminale positivo della batteria. Posizionare questo cavo lontano dal cavo di segnale e da altri dispositivi elettrici per evitare inetriferenze elettriche e rumori nell'impianto audio. Le connessioni ai terminali devono essere strette e sicure.
9 Terminale di accensione (REM) : L'amplificatore si accende fornendo 12 volts a questo terminale.
10 Terminale di massa (GND) : Va collegato (con un cavo dello stesso diametro del cavo di alimentazione) direttamente allo chassis della vettura rimuovendo la vernice fino a mettere a nudo il metallo.
11 Terminali Altoparlanti (SPEAKER) - Collegia il subwoofer(s) a questi terminali.Osserva la corretta polarità nei collegamenti pena una pesante perdita nella riproduzione delle basse frquenze. Questo è un amplificatore monofonico, con solo un canale. I due terminali (+) sono collegati in parallelo nellamplificatore così come i due terminali (-).

Installazione e Montaggio

MTX si raccomanda di far installare i propri amplificatori da un installatore MTX autorizzato.

Qualsiasi cambiamento rispetto i collegamenti illustrati può causare seri danni all'amplificatore, agli altoparlanti e/o al sistema elettrico della vettura. Controlla le connsessioni almeno due volte prima di accendere l'impianto.

1. Disconnetti la connessione di massa della batteria.
2. Scegli il punto giusto per installare l'amplificatore assicurandoti che un adeguato flusso d'aria possa raffreddare il dissipatore. Prima di effettuare fori sulla vettura assicurati di non interferire con con cavi, circuiti, serbatoio ecc.
3. Posiziona un cavo di alimentazione che possa collegare il terminale(+) della batteria al terminale +12V dell'amplificatore. Per il momento, non collegare il cavo al terminale positivo (+) della batteria. Nota: usa cavi di sezione adeguata e dello stesso diametro per l'alimentazione e per la massa.

4. Installa un fusibile di linea entro ad una distanza non superiore a 20 cm. Dalla batteria: ciò riduce realmente il rischio di dannio al veicolo in caso di corto circuito o incidente. Assicurati che il abbassa realmente

5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega a questo punto un capo del cavo di massa e l'altro capo al terminale GND dell'amplificatore.

6. Collega un cavo di accensione dalla sorgente all terminale Remote dell'amplificatore.Se la sorgente non ha un cavo dedicato alla accensione puoi connetterti al cavo antenna della sorgente.

7. Ci sono due modi per trasmettere il segnale audio all'amplificatore :

- Per avere le massime prestazioni utilizzare le uscite RCA della sorgente agli ingressi RCA dell'amplificatore una cavo di qualità.

1. Collega gli altoparlanti all'amplificatore con cavi di sezione adeguata. L'amplificatore può pilotare carichi fino a 2Ω.

2. Controlla almeno due volte tutti i passaggi della installazione, in particolare le connessioni. Se è tutto corretto, ricollega il cavo di massa, sistema il fusibile nel portafusibile di linea e inizia a settare l'amplificatore.

Nota : assicurati che il Gain sia tutto girato in senso anti orario prima di procedere al settaggio.

Ricerca delle Anomalie

Problema

Causa

Soluzione

Nessuna Indicazione Manca l'alimentazione alla connessione Dai corrente al cavo remote dai Led remote

Niente alimentazione al connettore positivo Dai alimentazione al positivo batteria Connessione di massa insufficiente Verifica le connessioni di massa Fusibile di alimentazione bruciato Sostituire il fusibile

Led acceso ma niente Volume basso della sorgente Aumenta il volume segnale Connessione altoparlanti non effettuate Effettua le connessioni altoparlanti.

Gain sull'amplificatore al minimo Accendi nuovamente Controllo spegnale inattivo Alimenta il processore di segnale Tutti gli altoparlanti bruciati Sostituisci gli altoparlanti

Riproduzione distorta

Volume della sorgente troppo alto

Volume della sorgente basso

Gain dell'amplificatore troppo alto

Gain dell'amplificatore basso

Bilanciamento al contrario

Collegamento altoparlanti L+R invertito Collegamento RCA in ingresso invertito

Collega gli altoparlanti correttamente Inverti il collegamento

Bassi deboli

Altoparlanti collegati in controfase.

Collega gli altoparlanti correttamente

Non stai usando un subwoofer MTX

Compra un subwoofer MTX

Fusibili bruciati

Livelli di uscita troppo elevati Abbassa il volume

Amplificatore difettoso

Spedire il prodotto in assistenza

Introduction

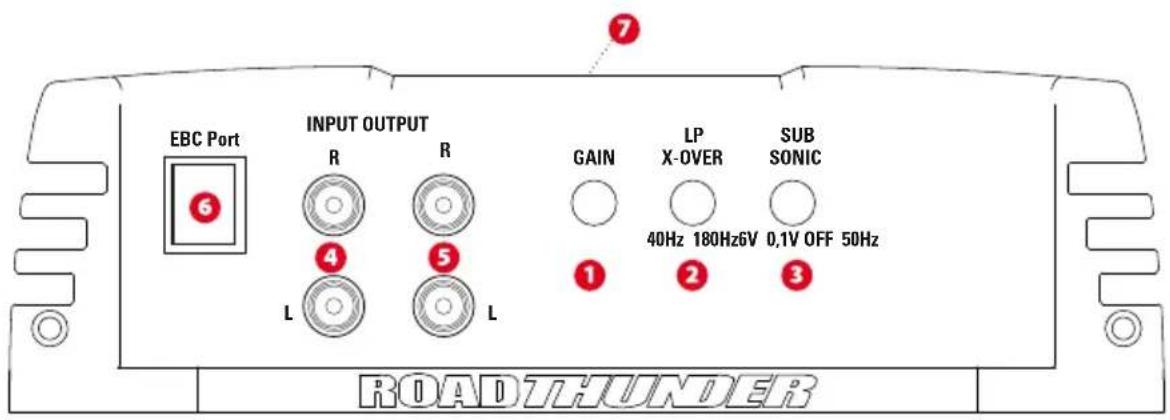

Controlo - Conectores

EBC Port 6 INPUT OUTPUT R R 4 5 L L GAIN LP X-OVER SUB 40Hz 180Hz6V 0.1V OFF 50Hz 1 2 3 ROADTHUNDER

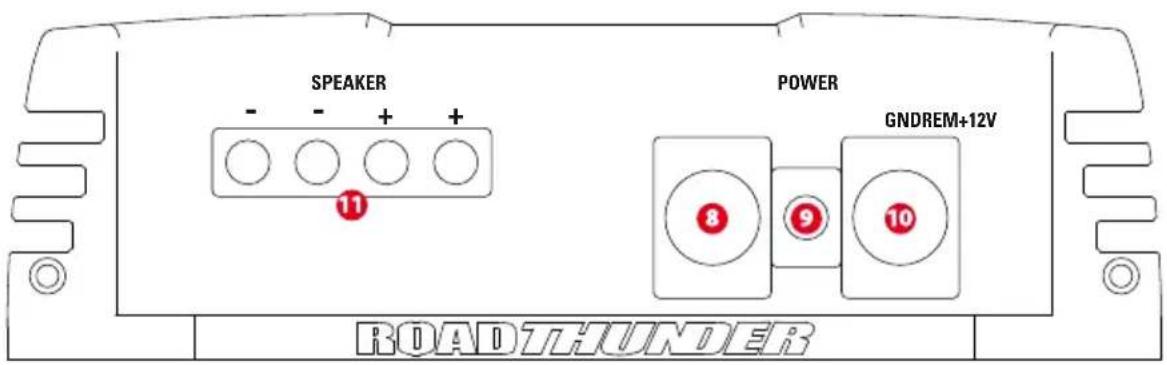

SPEAKER POWER GNDREM+12V ROADTHUNDER
