MANUAL DE USUARIO BSS 4816 AEG

Instrucciones de servicio 27

Indicación de los elementos de manejo. ......Página

Instrucciones de servicio. ......Página

Eliminación ......Página

Українська

Зміст

Conectores FR/FL (delantero derecho/izquierdo) Conector SW (altavoz de graves) Conector CEN (central) Conectores RR/RL (trasero derecho/izquierdo)

6 2CH/AUX (RCA)

Conectores R/L (derecho/izquierdo)

Frontal (no se muestra)

• Display LCD
• Sensor para el mando a distancia
• Control de volumen con lámpara indicadora de funcionamiento (ajuste de volumen / encender/espera)

Lado derecho del dispositivo (no se muestra)

- Conexión USB

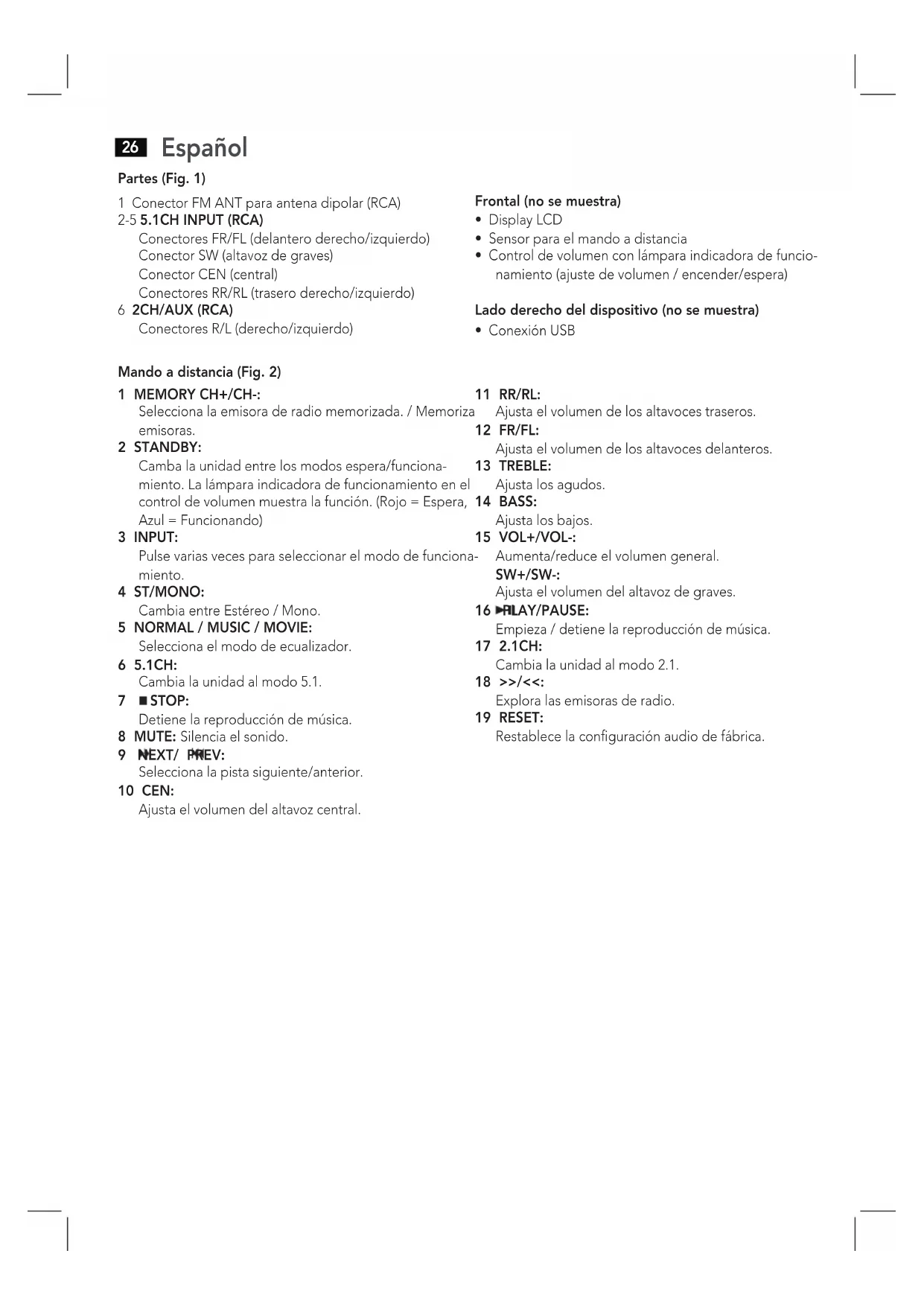

Mando a distancia (Fig. 2)

1 MEMORY CH+/CH-:

Selecciona la emisora de radio memorizada. / Memoriza emisoras.

2 STANDBY:

Camba la unidad entre los modos espera/funcionamiento. La lámpara indicadora de funcionamiento en el control de volumen muestra la función. (Rojo = Espera, Azul = Funcionando)

3 INPUT:

Pulse varias veces para seleccionar el modo de funcionamiento.

4 ST/MONO:

Cambia entre Estéreo / Mono.

5 NORMAL / MUSIC / MOVIE:

Selecciona el modo de ecualizador.

6 5.1CH:

Cambia la unidad al modo 5.1.

7 ■ STOP:

Detiene la reproducción de música.

8 MUTE: Silencia el sonido.

9 NEXT/ PREV:

Selecciona la pista siguiente/anterior.

10 CEN:

Ajusta el volumen del altavoz central.

11 RR/RL:

Ajusta el volumen de los altavoces traseros.

12 FR/FL:

Ajusta el volumen de los altavoces delanteros.

13 TREBLE:

Ajusta los agudos.

14 BASS:

Ajusta los bajos.

15 VOL+/VOL-:

Aumenta/reduce el volumen general.

SW+/SW-:

Ajusta el volumen del altavoz de graves.

16 ▶PLAY/PAUSE:

Empieza / detiene la reproducción de música.

17 2.1CH:

Cambia la unidad al modo 2.1.

18 >>/<<:

Explora las emisoras de radio.

19 RESET:

Restablece la configuración audio de fábrica.

Instrucciones de servicio

Gracias por elegir nuestro producto. Esperamos que disfrute usándolo.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Indicaciones generales de seguridad

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

• Para reducir el riesgo de incendio o electrocución, no exponga este dispositivo a la lluvia o la humedad. No uso el dispositivo cerca del agua (por ejemplo, en el baño, la piscina o en sótanos húmedos).
• No use la unidad en lugares con extremos de calor, frío, polvo o humedad.
• Esta unidad está destinada exclusivamente a su uso privado y la aplicación específica para la que ha sido diseñada. Esta unidad no ha sido diseñada para fines comerciales.
• Asegúrese de que el cable de alimentación no esté do-blado, enganchado ni en contacto con fuentes de calor.
• Asegúrese de que el cable de alimentación no represente riesgo de tropiezos.
• No toque nunca el enchufe ni el cable con las manos mojadas.
• Conecte el dispositivo siempre a una toma de corriente correctamente instalada. Asegúrese de que la tensión o dispositivo se corresponda con la tensión de la red.
• El enchufe debe estar siempre accesible.
• Instale siempre las baterías en la dirección correcta.
• Evite tapar las ranuras de ventilación del dispositivo.
• No cubra nunca las ranuras de ventilación con objetos como revistas, manteles, cortinas, etc.

• No exponga la unidad a goteo ni salpicaduras de agua, ni coloque objetos llenos de agua, como jarrones, sobre la unidad.

• Las fuentes de llama abierta, como las velas encendidas, no deben colocarse sobre la unidad.
  te No abra nunca el chasis del dispositivo. Una reparación inadecuada puede provocar graves riesgos para el usuario. Si el dispositivo, o especialmente el cable de alimentación, está dañado, no siga usando el dispo- sitivo y hágalo reparar por un especialista cualificado. Compruebe regularmente si hay daños en el cable de alimentación.

• Para evitar peligros, un cable de alimentación dañado sólo debe ser reemplazado por el fabricante, su servicio de atención al cliente o una persona similarmente cualificada por un cable equivalente.
• Si el dispositivo no va a usarse durante un periodo prolongado de tiempo, desconecte el cable de alimentación y saque las baterías.
• No inserte objetos en el orificio del reflector de bajos.

Estos símbolos pueden encontrarse en caso dado en el aparato, y son para indicar lo siguiente:

El símbolo del rayo advierte al usuario que hay componentes internos del aparato que pueden tener tensiones peligrosamente altas.

El símbolo con el signo de exclamación advierte al usuario que hay instrucciones de manejo y de mantenimiento importantes en la documentación que va adjunta.

Niños y personas débiles

Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

¡AVISO!

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

• Este equipo no está destinado al uso por personas (niños incluidos) que tengan capacidades físicas, sensóricas o mentales limitadas o una falta de experiencia y/o conocimientos. Sólo pueden utilizar el equipo si una persona responsable por su seguridad se les vigile o se les instruye sobre el uso.
• Los infantiles deberían ser vigilados, para asegurar que no jueguen con el aparato.

Montaje

• Retire todos los aparatos del embalaje y coloque el material de embalaje interior de nuevo en el cartón.
• ¡Si es posible guarde el embalaje durante todo el tiempo de garantía!
• ¡Para que pueda introducir la clavija del altavoz de bajos cúbico en la caja de enchufe, tiene que poner primero todas las cajas acústicas y conexiones bajo cable!
• Si es aplicable, retire el plástico protector de la pantalla y el panel delantero.

Español

27

28 Español

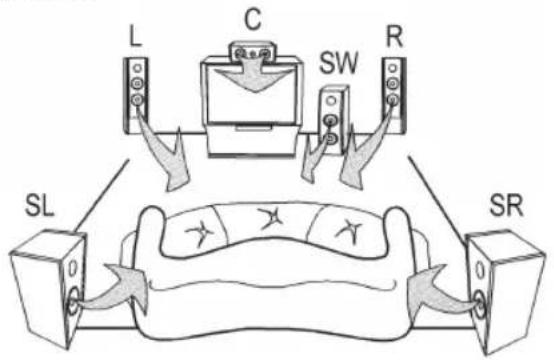

Una colocación óptima de las cajas acústicas podría ser la siguiente:

Conexión

ATENCIÓN:

• Apague el subwoofer antes de conectar los altavoces o modificar la conexión.
• Asegúrese de que los cables sin aislamiento de los altavoces no se toquen/crucen. Riesgo de cortocircuito.
• No use la unidad a máximo volumen. Puede provocar daños.
• No conecte nunca los altavoces a la corriente.
• No toque nunca las membranas de los altavoces con la mano ni con objetos. Hacerlo puede dañar las mem branas.
• No sobrecargue las cajas de los altavoces.

1 2 3 4 5 6

i NOTA:

Tenga atencin de,

• que las conexiones de enchufe estn fijas. Conexiones malas pueden provocar interferencias.
• que los alambres desnudos no hagan contacto/se crucen. Peligro de cortocircuito!

Conecte la antena de cable FM incluida en la conexión.

2 5.1CH INPUT (Conexiones 5.1)

Sirve para la conexión de una fuente de sonido externa con una salida 5.1 (p.ej. reproductor DVD).

i NOTA:

El aparato dispone de una conexión análoga 5.1 para un decodificador AC3 es decir DTS.

2CH/AUX (Conexiones 2.1)

Sirve para la conexión de una fuente de sonido externa con grabación estereofónica normal (p.e. Grabadora de video Hi-Fi).

4 SPEAKER OUTPUT

• Salidas derecha e izquierda para la conexión de las cajas acústicas frontales (FR/FL).
• Salidas para la conexión de los altavoces envolventes derecho e izquierdo (RR/RL).

• Salida para la conexión de la caja acústica central (CEN).

• Saque aproximadamente 1,5 cm de aislante del cable.

• Retuerza el extremo del cable.

• Abra el terminal del cable presionando la pestaña.

• Conecte el cable del altavoz correspondiente a su conexión en el subwoofer. Compruebe que la polaridad sea correcta. (La polaridad " " del altavoz-a " " del altavoz de graves y"" a "-".)

5 Interruptor POWER ON/OFF

Con este interruptor se puede conectar y desconectar el equipo.

6 Cable de la red

Alimentación

Si ha conectado todas las cajas acústicas y aparatos como indicado, puede introducir la clavija del altavoz de bajos cúbico en una caja de enchufe con tomatierra e instalada por la norma 230 V, 50 Hz.

Mando a distancia

Colocación de la pila/las pilas

(la pila/las pilas no forma(n) parte del suministro)

• Abra la cámara de baterías que se encuentra en la parte trasera del mando a distancia.
• Introduzca 2 baterías del tipo R03 "AAA" 1,5 V. ¡Preste atención a la polaridad correcta (fondo del compartimento para pilas)! En caso de que no utilice el mando a distancia durante un largo periodo de tiempo, aparte las baterías, para evitar un derrame del líquido de las baterías.
  • Cierre la cámara para pilas.

ATENCIÓN:

• Tipos de pila desiguales o pilas nuevas y usadas no se pueden utilizar conjuntamente.
• Las baterías no se deben tirar a la basura doméstica. Por favor lleve las baterías usadas a sitios especiales de recogida o a su concesionario.

AVISO:

No exponga las baterías/pilas a un calor intenso, tal como la luz solar o algo similar. ¡Existe peligro de explosión!

Español 29

Al utilizar el mando a distancia debería tener atención que entre el mando a distancia y el altavoz de bajos cúbico no estén colocados objetos (p.ej. mesa, silla etc.). Estos objetos evitan que el rayo infrarrojo del mando a distancia consiga llegar al receptor del altavoz de bajos cúbico. El control entonces no será posible.

Puesta en marcha

Introduzca la clavija de la red en una caja de enchufe 230 V 50 Hz instalada por la norma.

1. Conecte su fuente de sonido (p.ej. reproductor DVD) e inicie ésta.
2. Conecte el altavoz de bajos cúbicos (Subwoofer) con el conectador/desconectador que se encuentra en el lado posterior del aparato.
3. Pulse el botón STANDBY (2). También puede encender el dispositivo pulsando el control de volumen en la part delantera del altavoz de graves. La luz encendida en el control de volumen cambiará de roja a azul.
4. Seleccione la fuente de entrada deseada. Para hacer esto, pulse varias veces el botón INPUT (3).

i NOTA:

• Después de cada conexión se inicia el aparato en el funcionamiento 2.1.

• La fuente de entrada "USB" solo puede seleccionarse con un dispositivo de almacenamiento conectado.

• Seleccione entre funcionamiento 2.1 y 5.1 pulsando el botón respectivo (17/7).

• Con las teclas VOL +/- puede ajustar el volumen total.

i NOTA:

Después de 30 minutos, el dispositivo cambiará automáticamente a espera.

MUTE (8)

Este botón apaga inmediatamente el volumen. El indicador parpadeará en pantalla. Pulse de nuevo el volumen para cancelar la función.

Ajustar el volumen de los altavoces individualmente

• Use los botones (12) FR+/- y FL+/- para seleccionar el volumen de los altavoces delanteros.
• Use los botones (11) RR+/- y RL+/- para seleccionar el volumen de los altavoces envolventes.
• Use los botones (15) SW+/- para seleccionar el volumen de los altavoces de graves.
• Use los botones (10) SW+/- para seleccionar el volumen del altavoz central.

i NOTA:

- ¡Por favor preste atención! Los altavoces Surroundo es decir Center solamente se dejan regular en el funcionamiento 5.1.

i NOTA:

• Cuando cambie el volumen global con los botones VOL+/VOL-, el nivel para los altavoces central, subwoofer, envolventes y delanteros también cambiará.
• Al pulsar el botón RESET (19), los ajustes se restablecerán a los valores predefinidos en fábrica.

Configuración del sonido (5)

Función de ecualizador preestablecida. Hay disponibles diferentes modos de sonido. (NORMAL, MUSIC, MOVIE).

NOTA:

Cambie el ajuste de ecualizador en su dispositivo de reproducción, si fuera necesario, para crear un sonido óptimo.

Apagado

Para apagar, ponga el botón POWER de la parte posterior de la unidad en posición OFF.

Modo radio

Explorar emisoras

1. Apriete varias veces el botón INPUT (3), hasta que se muestre "FM" en el display.
2. Sintonice la emisora deseada con los botones >>/<<. Si mantiene pulsado uno de los botones, la unidad buscará la siguiente emisora. La frecuencia sintonizada se mostrará en pantalla.

Emisoras preestablecidas

1. Busque una emisora como se indica en "Explorar emisoras".
2. Mantenga pulsado brevemente el botón MEMORY CH+ (1). "P01" parpadeará en pantalla.
3. Use los botones MEMORY CH+/CH- para seleccionar el lugar de memoria en el que se supone que está guardada la emisora.
4. Pulse el botón MEMORY CH+ (1) para guardar la emisora.

Seleccionar emisoras memorizadas

Seleccione la emisora guardada con los botones MEMORY CH+/CH- (1).

Modo de medios de almacenamiento

Compatibilidad con medios de almacenamiento

Existe una amplia gama de métodos de compresión y varia- ciones de calidad entre distintos medios de almacenamiento. Por desgracia, esta situación no nos permite garantizar una total compatibilidad. Por estas razones, puede haber proble- mas durante la reproducción de música de dispositivos USB.

No es una avería del dispositivo.

30 Español

Puerto USB (Lado del dispositivo)

1. Conecte directamente un medio de almacenamiento USB.
2. Pulse varias veces el botón INPUT (3), hasta que aparezca la notificación "USB" en el display. La reproducción comenzará.

Para el uso, consulte la sección "Explicación de la teclas defuncionalidad. funcionamiento".

reproductor (fuente) y el dispositivo receptor. Para poder controlar la fuente a distancia, el dispositivo de reproducción debe soportar el perfil AVRCP (Audio Video Remote Control Profile).

Debido a los diversos fabricantes de dispositivos, modelos y versiones de software, no puede garantizarse una total

i NOTA:

• Conecte siempre un medio de almacenamiento USB directamente a la toma USB para evitar posibles errores.
• La conexión USB no es adecuada para cargar dispositivos externos.

ATENCIÓN:

Antes de sacar la unidad USB, cambie a otra fuente de entrada.

Explicación de la teclas de funcionamiento:

▶ IIPLAY/PAUSE (16)

Puede pausar y continuar la reproducción. Pulse el botón de nuevo para continuar la reproducción desde ese mismo punto.

NEXT PREV (9)

• Use el botón▶ para saltar al título siguiente o posterior, etc.
• Use el botón para saltar al título anterior.

■ STOP (7)

Detiene la reproducción de música USB.

Funcionamiento Bluetooth

Registro en dispositivos (Emparejamiento)

Antes de escuchar música a través de la unidad, deberá emparejar los dispositivo.

1. Asegúrese de que la función Bluetooth esté activada en su reproductor (p.ej. teléfono móvil). Para hacerlo, consulte el manual de su reproductor.
2. Pulse el botón INPUT (3) repetidamente hasta que se muestre "bt" en pantalla. Se podrán escuchar dos pitidos cortos. Indican que el dispositivo está en modo empare-jamiento.
3. Elija el menú Bluetooth de su reproductor y registre el dispositivo. Para hacerlo, consulte el manual de su reproductor. El dispositivo "AEG BSS 4816" se mostrará en el reproductor como selección.

i NOTA:

Solamente puede conectarse una unidad de reproducción al altavoz. Si éste ya está conectado a otra unidad de reproducción, el altavoz no aparecerá en el menú de selección BT.

1. Introduzca la clave "0000" en su reproductor, según el fabricante del dispositivo, el modelo y la versión de software.

Si se ha registrado correctamente se emitirá un pitido. Para otros procedimientos, consulte el manual del usuario de la unidad de reproducción. Ponga el volumen del dispositivo externo a un nivel cómodo en la medida de lo posible.

Bluetooth es una tecnología de conexión de radio inalámbra para el funcionamiento, consulte la sección "Explicación de ca de dispositivos en distancias cortas. Los dispositivos conlateclas de funcionamiento" en la sección "Modo de medios estándar Bluetooth transmiten entre 2,402 y 2,480 GHz eb lade almacenamiento".

banda ISM (Industrial, Scientific y Medical). Pueden producirse interferencias causadas por redes WLAN, radios DAB, teléfonos inalámbricos u hornos microondas que funcionen en la misma banda de frecuencia.

Este dispositivo le ofrece la posibilidad de usar un dispositivo con Bluetooth habilitado. El radio de operación está limitado a aproximadamente 15 metros, dependiendo del entorno y de la unidad utilizada.

Si su dispositivo de reproducción soporta el perfil A2DP (Advanced Audio Distribution Profile) y tiene función de reproductor de música, también puede transferir música de forma inalámbrica al dispositivo. El perfil A2DP implica un perfil Bluetooth multimarca. Al transmitir, se transfieren señales de audio estéreo inalámbricas entre el dispositivo

i NOTA:

• Según el fabricante del dispositivo, deberá realizar el registro (PAIRING) de nuevo para conectar los dispositivos.
  En caso de problemas con el registro de un dispositivo de reproducción, desactive las funciones de y datos móviles de su dispositivo de reproducción.
• La compatibilidad Bluetooth no puede garantizarse para dispositivos (como teléfonos móviles) futuros.
• Para garantizar una conexión óptima, asegúrese de que la batería del reproductor esté totalmente cargada.
• Algunas marcas de teléfonos móviles tienen un modo de ahorro de energía. Desactive el modo de ahorro de energía, podría resultar en problemas durante la transferencia de datos por Bluetooth.

i NOTA:

• Para poder transferir datos de audio, el Bluetooth debe estar activado en su reproductor. Consulte el manual del reproductor.
• Si el teléfono móvil en el que está reproduciendo música recibe una llamada, la música se interrumpirá. Sin embargo el sonido no se reproducirá a través del altavoz. Cuando haya finalizado la llamada, los dispositivos se conectarán entre si y continuará la reproducción.

Avería Posible causa Reparación
El altavoz no puede conectarse	El emparejamiento no funciona	Compruebe que la fuente de audio sopote el protocolo A2DP.
	Fuente de audio apagada.	Active la fuente de audio.
	Bluetooth apagado en la fuente de audio.	Active la función Bluetooth de la fuente de audio.
	Versión de Bluetooth no soportada.	Use otra unidad de reproducción.

Reparación de averías

Avería Posible causa Reparación
No sale ningún sonido de los altavoces frontales.	Ningún suministro de corriente.	Supervise la conexión a la red y la posición del conectador/del desconectador en el subwoofer.
	El volumen está apagado.	Supervise la regulació del volumen.
	Los cables de altavoz están mal conectados.	Supervise las conexiones de altavoz.
	No hay señal en la entrada RCA de las hembrillas Cinch.	Supervise su fuente de sonido externa (p.ej. DVD Player) y las conexiones RCA.
	La conexión del alta voz está cambiada o no se ha llevado bien a cabo.	Supervise la conexión del altavoz.
No sale ningún sonido del altavoz central o de los altavoces surround (5.1)	La conexión del alta voz está cambiada o no se ha llevado bien a cabo.	Supervise la conexión del altavoz.
	La fuente de sonido no emite ninguna señal 5.1.	Ajuste en la fuente de sonido la salida 5.1.
	El subwoofer no está puesto a 5.1.	Ponga el subwoofer a 5.1.
No puede usarse el dispositivo.	El dispositivo falla y se “cuelga”.	Desconecte la alimentación durante 5 s. y encienda de nuevo el dispositivo.
Sin señal audio durante la conexión Bluetooth	Altavoz no emparejado con la fuente de audio.	Compruebe que exista la conexión. Si es necesario, vuelva a emparejar el altavoz con la fuente de audio.
	Volumen demasiado bajo	Aumente el volumen en el altavoz
		Aumente el volumen en la fuente de audio.

Datos técnicos

Modelo: BSS 4816

Suministro de tensión: 230 V, 50 Hz

Consumo

Espera: <1 W

Funcionamiento: ......máx. 200 W

Formatos de archivo reproducibles: ....MP3/WMA

Peso neto: 15,9 kg

Elemento de radio

Rango de frecuencia: FM 87,5 \~ 108 MHz

Bluetooth

Soporte Bluetooth: V2.1 + EDR

Frecuencia de transmisión: 2,402-2,480 GHz

Protocolos:....A2DP/AVRCP

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

32 Español

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una erronéa eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.

Parti (Fig. 1)
