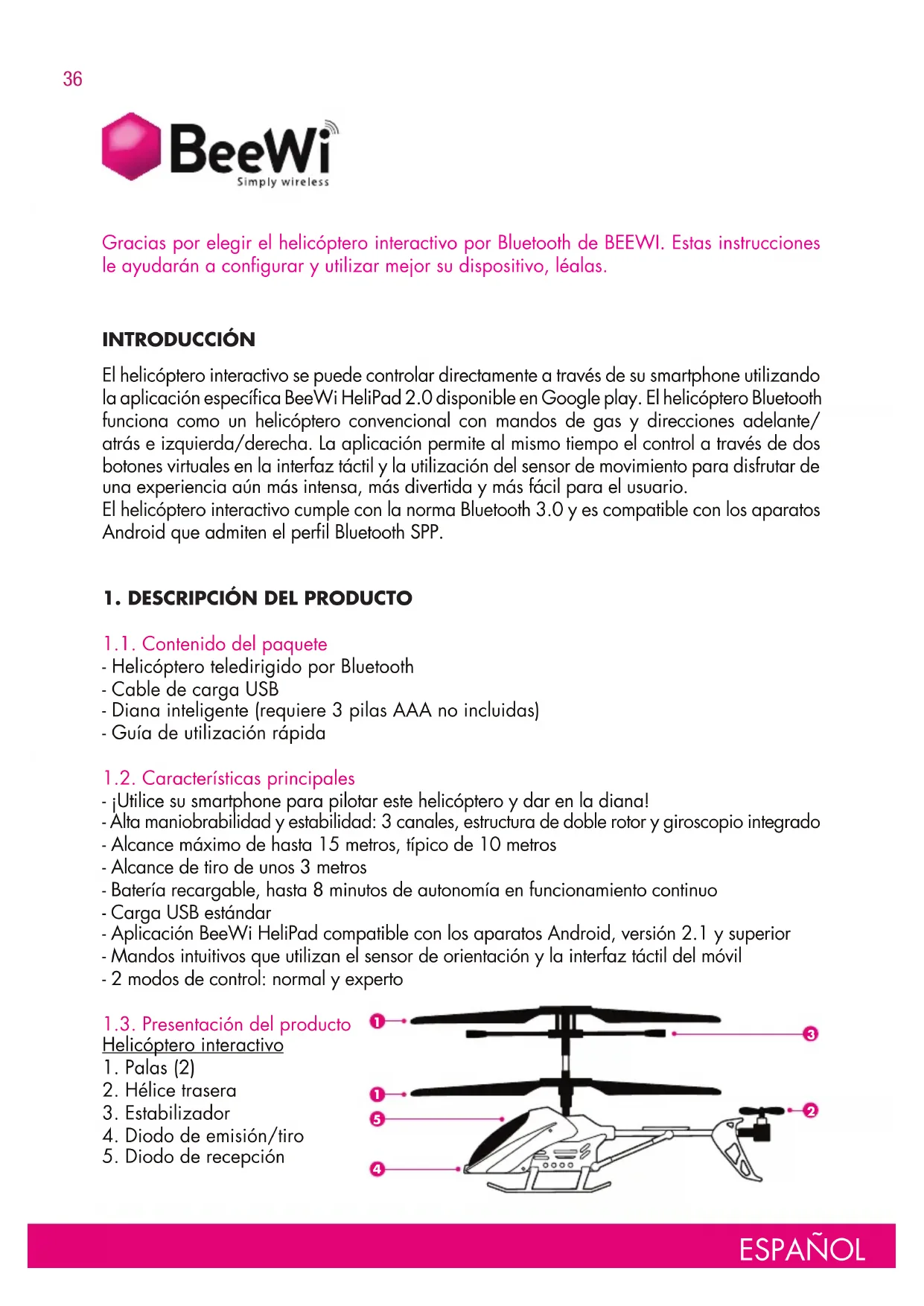

MANUAL DE USUARIO StingBee BEEWI

Gracias por elegir el helicóptero interactivo por Bluetooth de BEEWI. Estas instrucciones le ayudarán a configurar y utilizar mejor su dispositivo, léalas.

INTRODUCCIÓN

El helicóptero interactivo se puede controlar directamente a través de su smartphone utilizando la aplicación específica BeeWi HeliPad 2.0 disponible en Google play. El helicóptero Bluetooth funciona como un helicóptero convencional con mandos de gas y direcciones adelante/atrás e izquierda/derecha. La aplicación permite al mismo tiempo el control a través de dos botones virtuales en la interfaz táctil y la utilización del sensor de movimiento para disfrutar de una experiencia aún más intensa, más divertida y más fácil para el usuario.

El helicóptero interactivo cumple con la norma Bluetooth 3.0 y es compatible con los aparatos Android que admiten el perfil Bluetooth SPP.

1. DESCRIPCIÓN DEL PRODUCTO

1.1. Contenido del paquete

• Helicóptero teledirigido por Bluetooth
• Cable de carga USB
• Diana inteligente (requiere 3 pilas AAA no incluidas)
• Guía de utilización rápida

1.2. Características principales

• ¡Utilice su smartphone para pilotar este helicóptero y dar en la diana!
• Alta maniobrabilidad y estabilidad: 3 canales, estructura de doble rotor y giroscopio integrado
• Alcance máximo de hasta 15 metros, típico de 10 metros
• Alcance de tiro de unos 3 metros
• Batería recargable, hasta 8 minutos de autonomía en funcionamiento continuo
• Carga USB estándar
• Aplicación BeeWi HeliPad compatible con los aparatos Android, versión 2.1 y superior
• Mandos intuitivos que utilizan el sensor de orientación y la interfaz táctil del móvil
• 2 modos de control: normal y experto

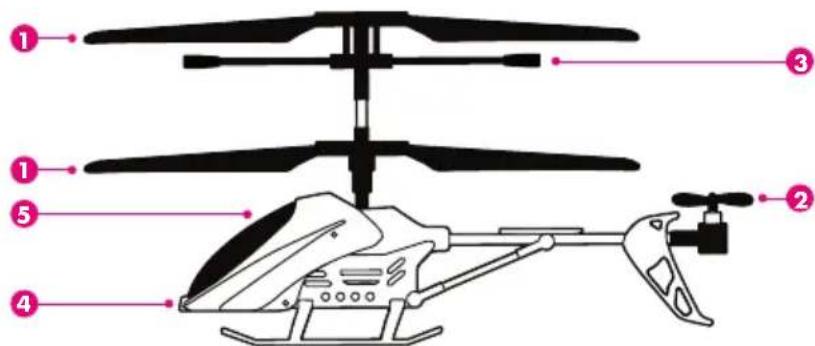

1.3. Presentación del producto Helicóptero interactivo

1. Palas (2)
2. Hélice trasera
3. Estabilizador
4. Diodo de emisión/tiro
5. Diodo de recepción

1. Botón de encendido/apagado
2. Diodos de vía luminosos
3. Compartimento para pilas 3 x AAA

② ① AAA

1.4. Especificaciones

Especificaciones del helicóptero

TECNOLOGÍA Bluetooth 3.0
ALCANCE Clase 2, 10 m máximo
PROTOCOLO Perfil serie SPP
BATERÍA Polímero de litio, 180 mAH
AUTONOMÍA Hasta 8 minutos en funcionamiento continuo
TIEMPO DE CARGA Hasta 40 minutos
SERVOCONTROLES 3 canales + giroscopio
DIODOS INFRARROJOS 1 emisión (alcance 3 m), 1 recepción
DIMENSIONES 200 (L) x 100 (Al) x 140 (F) mm
PESO 45 g

Especificaciones de la diana

SENSORES INFRARROJOS 1 TX, 1 RX
ALCANCE DE EMISIÓN Mínimo 3 m
ÁNGULO DE EMISIÓN +/- 30°
ALIMENTACIÓN 3 pilas AAA (no incluidas)
DIMENSIONES Largo mm x Alto 30 mm
PESO 40 g

2. CONFIGURACIÓN INICIAL

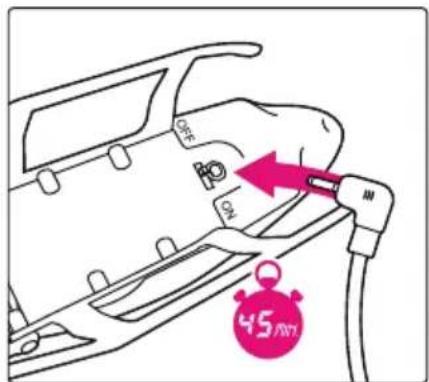

2.1. Carga de la batería

• Compruebe que el helicóptero está apagado
• Conecte el cable USB en el PC; se enciende el indicador luminoso
• Conecte el otro extremo del cable USB en la toma situada bajo el helicóptero. No fuerce la conexión, se realiza suavemente.
• Durante la carga, el indicador luminoso se apaga y se vuelve a encender cuando la batería está cargada.

45 40 45 40

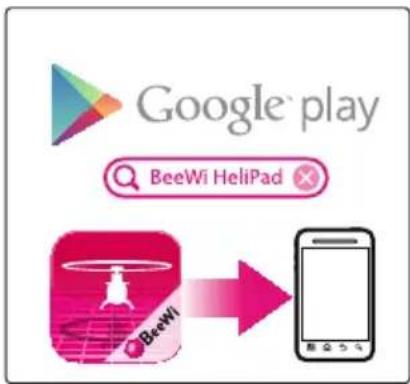

2.2. Instalación de la aplicación BeeWi HeliPad

Acceder a Google play y buscar la aplicación «BeeWi HeliPad». Siga las instrucciones de descarga e instale la aplicación.

Una vez instalada la aplicación, puede iniciarla directamente. Asegúrese de que el helicóptero se haya emparejado y conectado previamente al móvil antes de utilizarlo.

Google play BeeWi HeliPad BeeWi

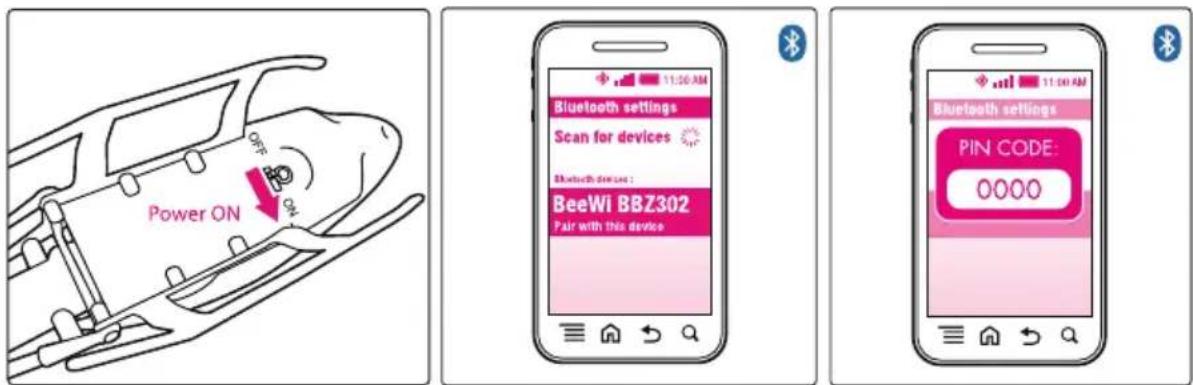

2.3. Emparejamiento

Para emparejar el helicóptero Bluetooth con un dispositivo móvil, consulte el procedimiento de emparejamiento en el manual del móvil y siga estas instrucciones:

• Encienda el helicóptero para establecerlo en modo visible (esperar 30 segundos)
• En el menú Bluetooth del móvil, buscar los dispositivos Bluetooth, seleccionar el dispositivo "BeeWi BBZ302" para emparejarlo e introducir el código «0000» cuando se solicite para añadir el aparato a la lista de aparatos emparejados.

Nota: el helicóptero se puede emparejar directamente en la aplicación abriendo el menú "Elegir helicóptero" y buscando el helicóptero. En este caso, seleccione el aparato 'BeeWi BBZ302' en la pantalla e introduzca el código '0000' para añadirlo a la lista de emparejamiento.

3. UTILIZACIÓN DEL HELICÓPTERO

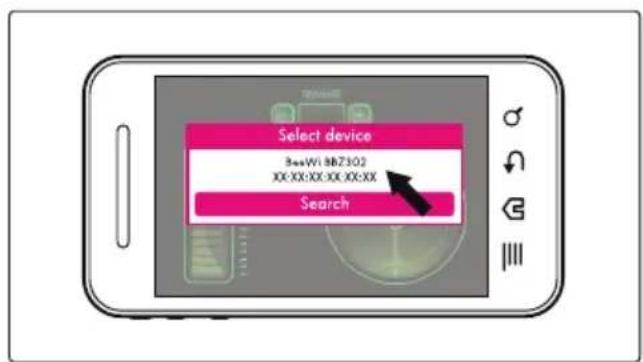

3.1. Conexión

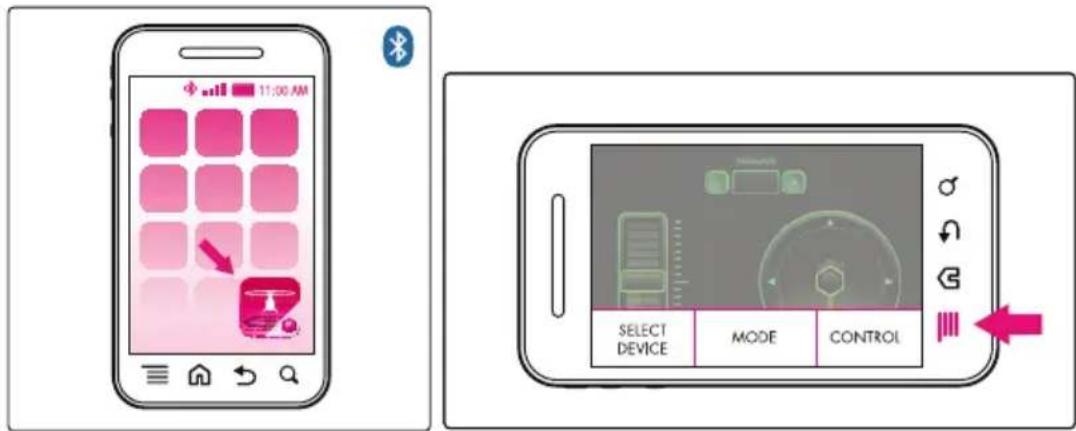

Abra la aplicación BeeWi HeliPad y visualice los menús utilizando la tecla Menú del móvil; a continuación, active el menú 'Elegir helicóptero' para visualizar los aparatos emparejados.

11:00 AM SELECT DEVICE MODE CONTROL

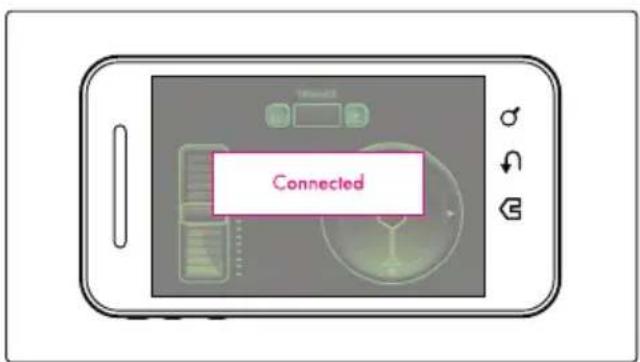

Asegúrese de que el helicóptero está en marcha y selecciónelo en la lista. El helicóptero se conectará automáticamente y se podrá acceder a la pantalla de control de debajo.

Select device BssWi 88Z302 XX:XX:XX:XX:XX:XX Search

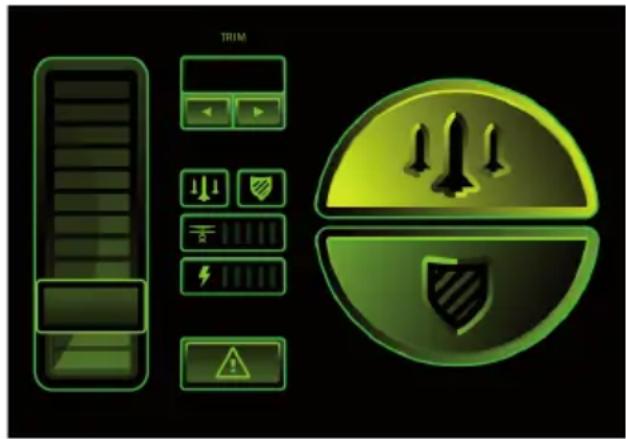

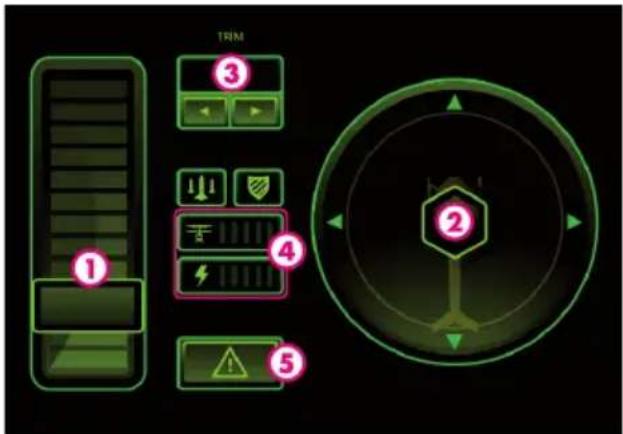

3.2. Interfaz de usuario

Cuando el helicóptero está conectado, se puede acceder a la pantalla de controles. De manera predeterminada, el control se realizar mediante el sensor de movimiento y el ajuste de dirección (trimmer) está en la posición cero.

1 2 3 4 5

1. Palanca de gas
2. Dirección (solo modo táctil)
3. Trimmer
4. Estados: nivel de vidas y batería
5. Parada de emergencia

3.3. Utilización

Empuje suavemente los mandos de gas hasta que el helicóptero se ponga en marcha. A continuación, mantenga el helicóptero en el suelo para comprobar los mandos y aprender a volar:

• Para avanzar, ejerza una rotación del móvil hacia abajo
• Para retroceder, ejerza una rotación inversa del móvil hacia arriba
• Para girar a la izquierda, incline el móvil hacia la izquierda
• Para girar a la derecha, incline el móvil hacia la derecha

Si el helicóptero deriva hacia la izquierda o la derecha en esta prueba en el suelo, ajuste la dirección con el trimmer utilizando la tecla Trim > para la deriva hacia la izquierda y Trim < para la deriva hacia la derecha.

También se pueden utilizar los botones de la pantalla para controlar el helicóptero. Para ello, visualice la barra de menú utilizando la tecla Menú del móvil y active la tecla Táctil/Movimiento para conmutar entre los 2 modos. Aparece un mensaje de confirmación que indica el modo activo. A continuación se describen los controles:

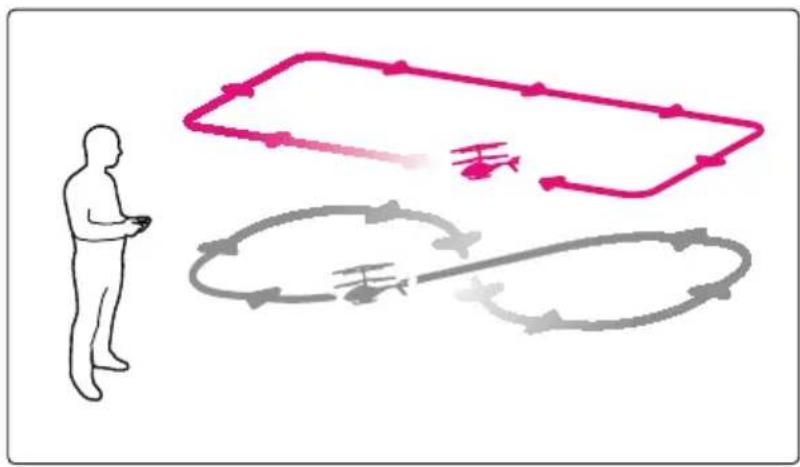

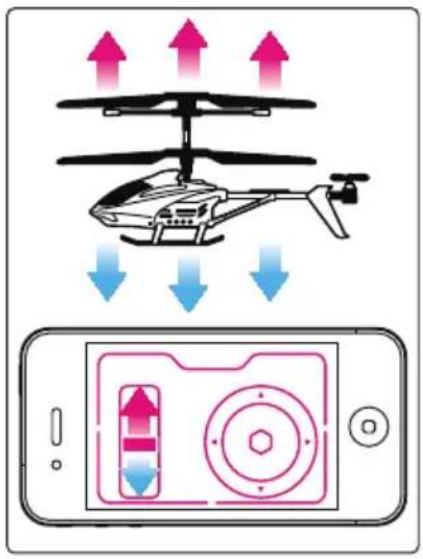

Una vez que se han adquirido los controles de dirección, puede volar su helicóptero. Empuje suavemente el mando de gas hasta que el helicóptero despegue y trate de mantenerlo a una altitud estable. Una vez que controle perfectamente el mando de gas, puede empezar a utilizar todos los controles y entrenarse para seguir los siguientes circuitos.

La tecla Menú del móvil permite acceder al menú de configuración. La barra de menú presenta 4 funciones:

- SELECT: para seleccionar el helicóptero en la lista de aparatos emparejados o buscarlo para añadirlo a la lista

- CONTROLS: para conmutar los 2 modos de control por MOTION o TOUCH para la dirección.

- MODE: para conmutar los 2 modos de pilotaje, EASY o EXPERT. Para empezar se recomienda utilizar el modo normal.

Los ajustes por defecto son MOTION, EASY, SOUND ON y VIBRATE ON, pero sus preferencias se guardarán automáticamente.

4. FUNCIONES DE COMBATE

4.1. Funciones de combate del helicóptero interactivo

TRIM 1

Puede utilizar las funciones de combate en modo MOTION o TOUCH.

• En modo MOTION, las funciones de combate están representadas por 2 teclas grandes para el tiro y el escudo de protección a la derecha de la pantalla.
• En modo TOUCH, las funciones de combate se activan basculando el dispositivo hacia delante para el tiro o atrayéndolo hacia sí para activar el escudo de protección.

Cuando el helicóptero es alcanzado, realiza un cuarto de vuelta hacia la izquierda y la

pantalla muestra un fondo azul o rojo acompañado de un sonido de bomba más o menos sordo según el escudo de protección esté quitado o no.

La barra de las vidas disminuye una vida en el caso en que el escudo de protección no esté activo.

4.2. Funciones de la diana inteligente

Encendido/Apagado:

presionar el botón en el centro de la diana

La diana se apagará también automáticamente en los casos siguientes:

o La cuenta de vidas está a cero (diana destruida)
o La diana no se ha utilizado durante 8 minutos
o Las pilas están bajas

Ajuste de la dificultad

La diana propone 5 niveles de dificultad. Por defecto la diana comienza siempre en el nivel 3 intermedio. Puede seleccionar otro nivel de dificultad presionando prolongadamente el botón central al encender. Los niveles se muestran uno detrás de otro en los 5 LED. Suelte el botón cuando alcance el nivel deseado.

Funcionamiento de la diana

Al igual que el helicóptero, la diana arranca con 10 vidas. Ella dispara y se protege alternativamente de manera aleatoria. Los disparos efectuados se identifican mediante un flash rojo y un bip corto. El escudo de protección se identifica mediante una luz roja prolongada.

Cada vez que se alcanza la diana, se escucha un doble bip, y uno de los diodos de vida se apaga o comienza a parpadear en función del estado anterior.

• Lea atentamente el manual completo y siga estrictamente las instrucciones antes de hacer volar el helicóptero.
• Este producto no está destinado a niños de menos de 14 años.
• Este producto no es adecuado para niños pequeños – riesgos de rotura y asfixia por ingestión de piezas pequeñas.

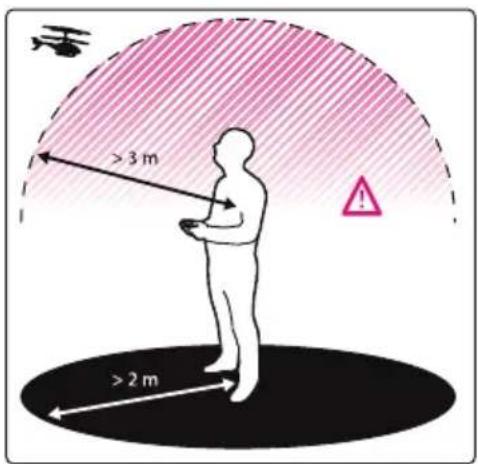

• Mantenga las distancias cuando el producto está en funcionamiento. No se acerque demasiado ni toque las piezas giratorias.
• No desmonte ni repare el producto, ya que pueden producirse daños y anular la garantía.

UTILIZACIÓN Y MANTENIMIENTO:

• Durante las primeras pruebas, mantenga el helicóptero cerca del suelo para aprender a utilizarlo y para que aterrice suavemente si pierde el control.
• Para un mejor rendimiento, este modelo sólo requiere un gancho de estabilización – no trate de agregar otro.
• Utilice únicamente el cable USB de carga que viene con el helicóptero; no use ningún otro.
• No utilice el producto en lugares muy concurridos o con muchos obstáculos.
• No utilice el producto en el exterior si hace viento ni con mal tiempo.
• Utilice el producto con cuidado y evite lanzarlo, pisarlo o deformarlo.
• En caso de aterrizaje forzoso, el helicóptero se desconecta automáticamente para evitar daños.
• No deje el producto durante mucho tiempo cerca de una fuente de calor o en un entorno húmedo.

DAÑOS NO CUBIERTOS POR LA GARANTÍA ESTÁNDAR

Daños no cubiertos por la garantía estándar:

• Los daños originados por una causa ajena al buen uso del juguete (choque, caída, mal uso...)
• Los daños derivados de no respetar las instrucciones del fabricante (alimentación eléctrica...)
• Los daños estéticos (rayaduras, arañazos...)
• Los elementos o piezas de desgaste cuya renovación regular es necesaria: pilas, batería, alimentación...
  Los daños sufridos por el juguete después de una intervención realizada por cualquier persona que no esté acreditada por BeeWi

Declaración de conformidad con las directivas de la Unión Europea

VOXLAND declara que este producto cumple con:

• Las disposiciones esenciales así como con cualquier otra provisión relacionada
  CE con la directiva 1999/5/EC
• Todas las demás directivas relacionadas de la Unión Europea

Puede ver la Declaración de conformidad (DoC) con la directiva 1999/5/EC (con la Directiva R&TTE) en el sitio www.bee-wi.com.

Protección del medioambiente a través del reciclaje

Cuando un producto luzca este símbolo, no lo tire a la basura doméstica.

Cada vez existen más sistemas de recogida que permiten procesar los residuos eléctricos y electrónicos.

Consulte en su ayuntamiento para obtener más información.

Copyright y demás información

BeeWi es una marca registrada. Las demás marcas que se mencionan a continuación pertenecen a sus propietarios. Los demás nombres de productos o servicios utilizados son propiedad de sus respectivos titulares.

El uso de dispositivos inalámbricos y de sus accesorios puede estar prohibido en determinados lugares. Respetar en todo momento la normativa y legislación vigente.

Este producto está cubierto por una garantía de dos años a partir de la fecha de compra del equipo. Los usuarios no están autorizados a hacer ningún cambio o modificación.

Cualquier cambio o modificación no aprobado expresamente anula la garantía.

Visite nuestro sitio web www.bee-wi.com para obtener más información.

Soporte técnico: [e-mail].
