GEBRUIKSAANWIJZING StingBee BEEWI

Wij danken u voor uw keuze van de interactieve Bluetooth-helikopter van BEEWI. Gelieve de volgende instructies door te lezen, om uw apparaat zo goed mogelijk te kunnen configureren en gebruiken.

INLEIDING

De interactieve Bluetooth-helikopter kan rechtstreeks bestuurd worden door uw Smartphone met behulp van de speciale applicatie BeeWi HeliPad 2.0 die te vinden is op Google play. De Bluetooth-helikopter werkt als een gewone helikopter met afstandsbediening met gas geven en naar voren/achteren en links/rechts bewegen. Met de applicatie kan men hem zowel besturen met de virtuele knoppen op de touch interface, als met behulp van de bewegingsdetector voor een nog interessanter, leuker en eenvoudiger experiment voor de gebruiker.

De interactieve helikopter voldoet aan de norm Bluetooth 3.0 en is compatibel met de Android-apparaten die met het Bluetooth SPP-profiel kunnen werken.

1. BESCHRIJVING VAN HET PRODUCT

1.1. Inhoud van de verpakking

• Helikopter met Bluetooth afstandsbediening
• USB-oplaadkabel
• Intelligent doel (3 AAA-batterijen nodig, niet meegeleverd)
• Gids voor snelle ingebruikname

1.2. Hoofdkarakteristieken

• Gebruik uw Smartphone om deze helikopter te besturen en het doel te raken!
• Uitstekende hanteerbaarheid en stabiliteit: 3 kanalen, dubbele rotorstructuur en ingebouwde gyroscoop
• Maximaal bereik tot 15 meter, standaard 10 meter
• Schietbereik ongeveer 3 meter
• Oplaadbare accu, een autonomie tot 8 minuten bij continue werking
• Standaard USB lading
• Applicatie BeeWi HeliPad compatibel met de Android apparaten, versie 2.1 en hoger
• Intuitieve bediening met behulp van de oriëntatiedetector en de touch interface van de mobiele telefoon
• 2 bedieningsmodi: normal en expert

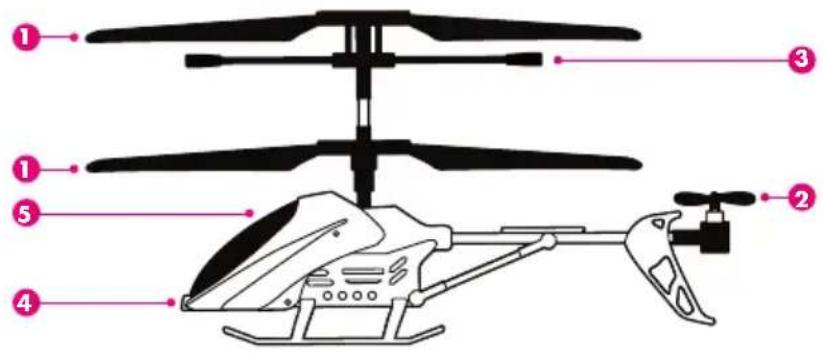

1.3. Presentatie van het product

Interactieve helikopter

1. Schroefbladen (2)
2. Achterste propeller
3. Slinger
4. Zend/schietdiode
5. Ontvangstdiode

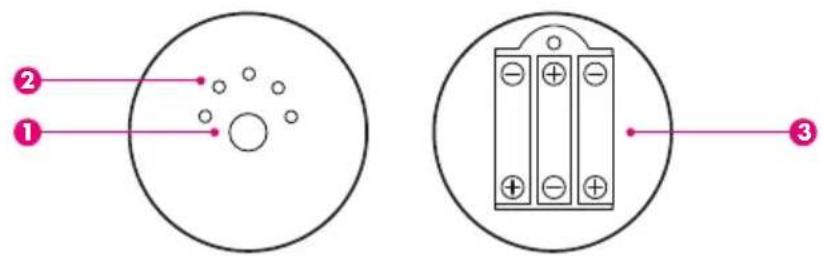

1. Aan/uit-knop
2. Leds
3. Batterijcompartiment voor 3 AAA-batterijen

Specificaties van de helikopter

TECHNOLOGIE Bluetooth 3.0
BEREIK Klasse 2, max. 10 m
PROTOCOL Profiel Serie SPP
ACCU Lithium Polymeer 180 mAH
AUTONOMIE Tot 8 minuten bij continue werking
OPLAADTIJD Tot 40 minuten
SERVO-CONTROLES 3 kanalen + gyrocoop
INFRAROODDIODES 1 zenddiode (bereik 3 m), 1 ontvangstdiode
AFMETINGEN L 200 mm x H100 mm x Br140 mm
GEWICHT 45 g

Specificaties van het doel

INFRAROODSENSORS 1 TX, 1 RX
ZENDBEREIK Minimum 3 m
ZENDHOEK +/- 30°
VOEDING 3 AAA-batterijen (niet-meegeleverd)
AFMETINGEN D 76 mm x H 30 mm
GEWICHT 40 g

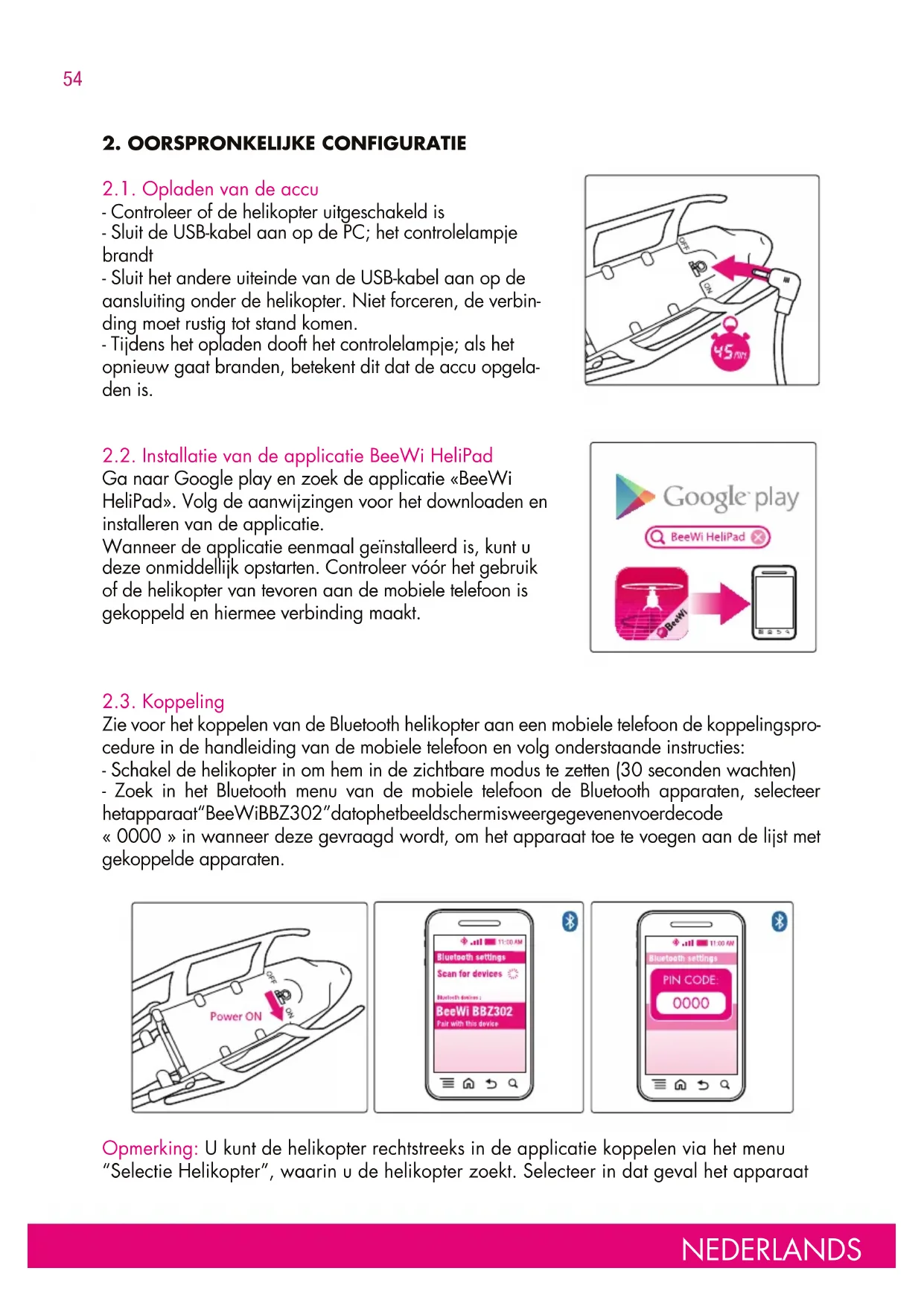

2. OORSPRONKELIJKE CONFIGURATIE

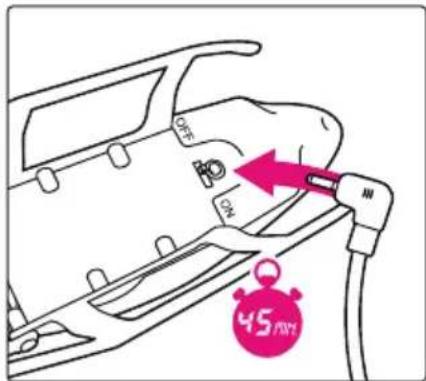

2.1. Opladen van de accu

• Controleer of de helikopter uitgeschakeld is
• Sluit de USB-kabel aan op de PC; het controlelampje brandt
• Sluit het andere uiteinde van de USB-kabel aan op de aansluiting onder de helikopter. Niet forceren, de verbinding moet rustig tot stand komen.
• Tijdens het opladen dooft het controlelampje; als het opnieuw gaat branden, betekent dit dat de accu opgeladen is.

OFF OK 45/MP

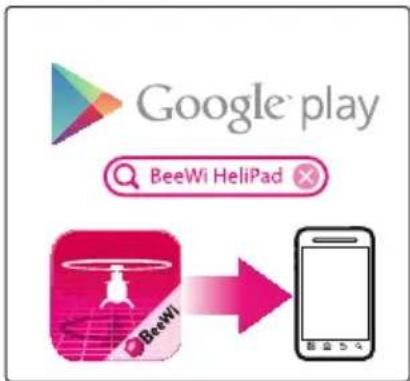

2.2. Installatie van de applicatie BeeWi HeliPad

Ga naar Google play en zoek de applicatie «BeeWi HeliPad». Volg de aanwijzingen voor het downloaden en installeren van de applicatie.

Wanneer de applicatie eenmaal geïnstalleerd is, kunt u deze onmiddellijk opstarten. Controleer vóór het gebruik of de helikopter van tevoren aan de mobiele telefoon is gekoppeld en hiermee verbinding maakt.

Google play BeeWi HeliPad

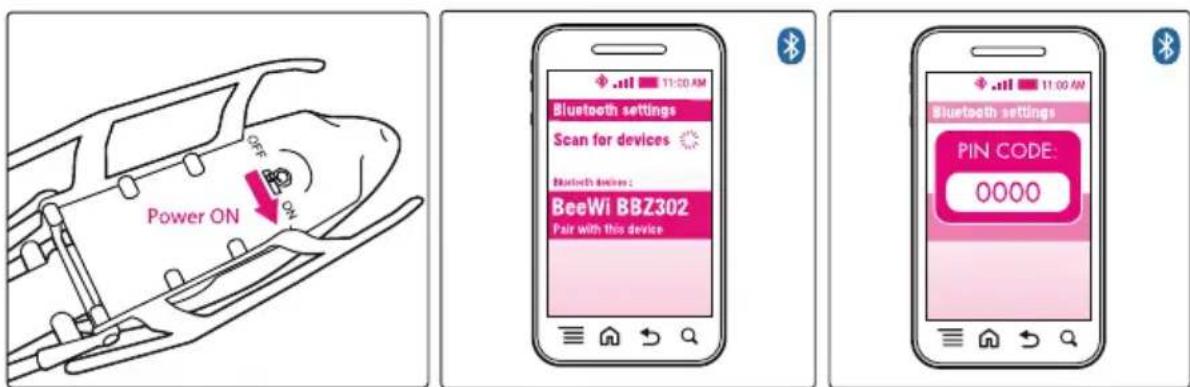

2.3. Koppeling

Zie voor het koppelen van de Bluetooth helikopter aan een mobiele telefoon de koppelingsprocedure in de handleiding van de mobiele telefoon en volg onderstaande instructies:

• Schakel de helikopter in om hem in de zichtbare modus te zetten (30 seconden wachten)
• Zoek in het Bluetooth menu van de mobiele telefoon de Bluetooth apparaten, selecteer hetapparaat"BeeWiBBZ302"datophetbeeldschermisweergegevenenvoerdecode
  « 0000 » in wanneer deze gevraagd wordt, om het apparaat toe te voegen aan de lijst met gekoppelde apparaten.

Opmerking: U kunt de helikopter rechtstreeks in de applicatie koppelen via het menu "Selectie Helikopter", waarin u de helikopter zoekt. Selecteer in dat geval het apparaat

BeeWi BBZ302' op het beeldscherm en voer de '0000' in om dit apparaat aan de koppelingslijst toe te voegen.

3. Gebruik van de helikopter

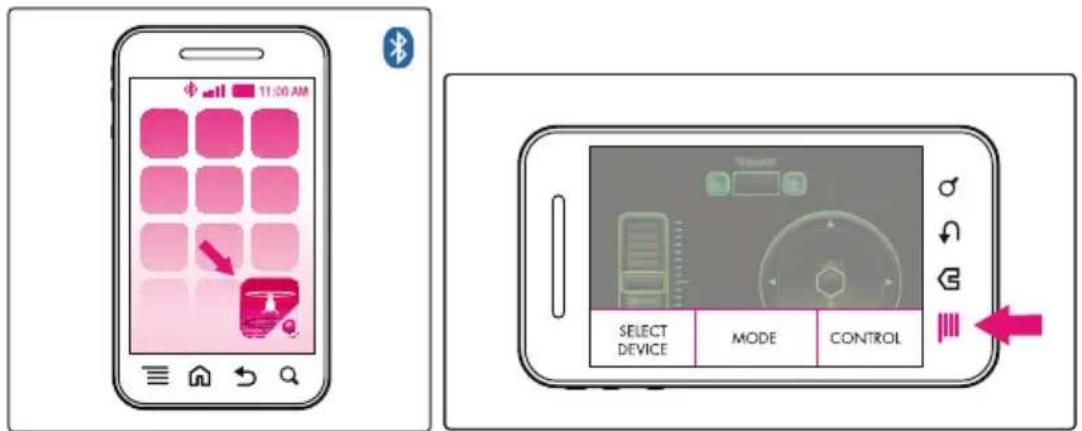

3.1. Verbinding

Open de applicatie BeeWi HeliPad en geef de menu's weer met behulp van de toets Menu van de mobiele telefoon en activeer vervolgens het menu 'Selectie Helikopter' om de gekoppelde apparaten weer te geven.

11:00 AM SELECT DEVICE MODE CONTROL

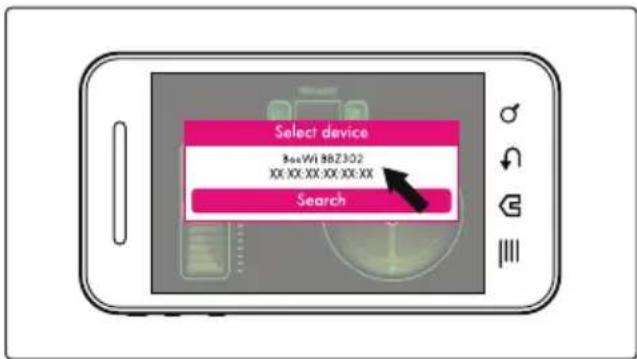

Controleer of de helikopter werkt en selecteer hem in de lijst. De helikopter maakt automatisch verbinding en onderstaand controlescherm wordt toegankelijk.

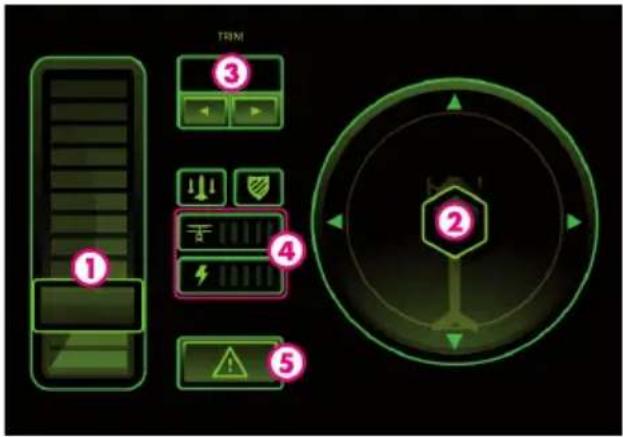

3.2. Gebruikersinterface

Wanneer de helikopter verbinding heeft gemaakt, wordt het controlescherm toeganke- lijk. Standaard wordt de controle uitgevoerd met behulp van de bewegingsdetector en de instelling van de richting (trimmer) staat op nul.

1 2 3 4 5

1. Gashendel
2. Richting (alleen in modus touch screen)
3. Trimmer
4. Statusen: aantal levens en batterij
5. Noodstop

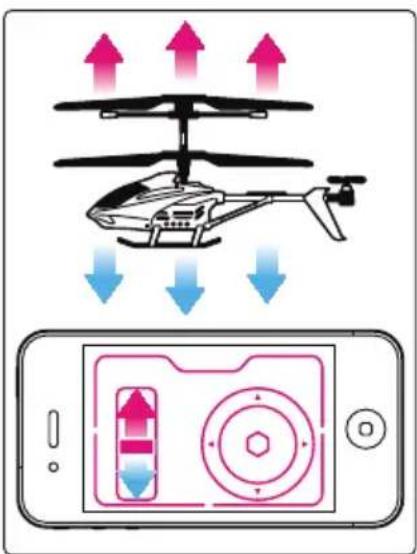

3.3. Gebruik

Geef voorzichtig gas totdat de helikopter begint te werken. Houd de helikopter vervolgens op de grond om de commando's te testen en te leren vliegen:

• Draai om vooruit te bewegen de mobiele telefoon naar beneden
• Draai om achteruit te bewegen de mobiele telefoon naar boven
• Houd om naar links te draaien de mobiele telefoon schuin naar links
• Houd om naar rechts te draaien de mobiele telefoon schuin naar rechts

Als de helikopter tijdens deze test op de grond naar links of naar rechts uitwijkt, pas de richting dan aan met de trimmer door de toets Trim > te gebruiken voor een uitwijking naar links en Trim < voor een uitwijking naar rechts.

Men kan voor het besturen van de helikopter ook de knoppen op het beeldscherm gebruiken. Hiervoor moet de menubalk weergegeven worden met behulp van de Menutoets van de mobiele telefoon en moet de toets Touch/Beweging geactiveerd worden om tussen de 2 modi te kunnen switchen. Er verschijnt een bevestigingsbericht waarin de actieve modus vermeld wordt. De commando's worden hieronder beschreven:

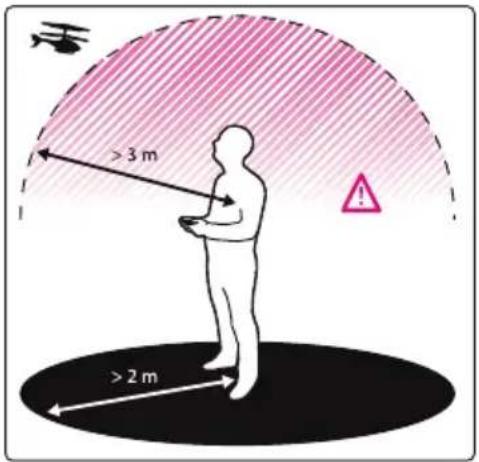

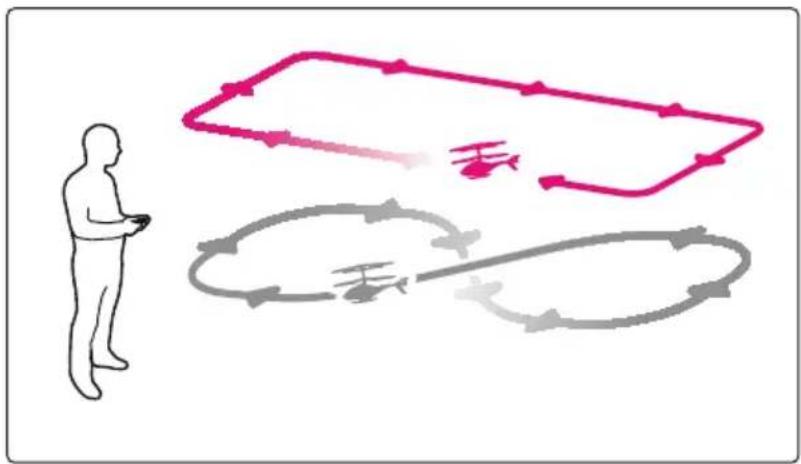

Wanneer u de richtingscommando's goed beheerst, kunt u uw helikopter laten vliegen. Duw rustig tegen de gashendel totdat de helikopter opstijgt en probeer hem op een stabiele hoogte te houden. Wanneer u het gas geven goed beheerst, kunt u beginnen alle commando's te gebruiken en u trainen in het volgen van de volgende banen.

Het configuratiemenu is toegankelijk via de Menutoets van de mobiele telefoon. Er worden 4 functies voorgesteld op de menubalk:

• SELECT: om de helikopter in de lijst met gekoppelde apparaten te kiezen of deze te zoeken om hem aan de lijst toe te voegen
• CONTROLS: om te switchen tussen de controlemodi via MOTION of TOUCH voor de richting.
• MODE: om tussen de 2 besturingsmodi te switchen, EASY of EXPERT. Het is aan te raden om te beginnen met de EASY modus.

De standaardinstellingen zijn MOTION, EASY, SOUND ON en VIBRATE ON, maar uw voorkeuren worden automatisch opgeslagen.

4. GEVECHTSFUNCTIONS

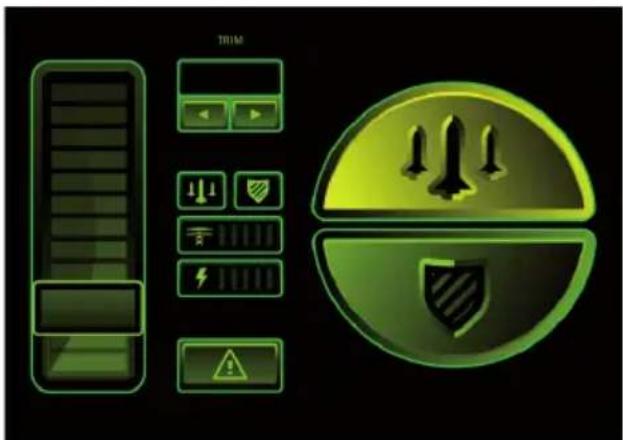

4.1. Gevechtsfuncties van de interactieve helikopter

TRIM 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

U kunt de gevechtsfuncties in de modi MOTION of TOUCH gebruiken.

- In de modus MOTION worden de gevechtsfuncties weergegeven met 2 grote toetsen voor het schieten en het beschermingsschild rechts van het scherm.

- In de modus TOUCH worden de gevechtsfuncties geactiveerd door het apparaat naar voor te kantelen om te schieten of naar u toe om het beschermingsschild te activeren.

Wanneer de helikopter geraakt wordt,

draait hij een kwartslag naar links en wordt de achtergrond van het scherm blauw of rood in combinatie met een in meerdere of mindere mate gedempt bomgeluid afhankelijk van of het beschermingsschild al dan niet geactiveerd is.

Er verdwijnt één leven van de balk met levens indien het beschermingsschild niet geactiveerd is.

4.2. Functies van het intelligent doel

Activeren/deactiveren:

druk op de knop in het middel van het doel

Het doel wordt automatisch gedeactiveerd in volgende gevallen:

o De levensteller staat op nul (doel vernietigd)

o Het doel is niet gebruikt gedurende 8 minuten

o De batterijen zijn bijna leeg

Instelling van de moeilijkheid

Het doel biedt 5 moeilijkheidsgraden. Standaard wordt het doel altijd geactiveerd met moeilijkheidsgraad 3. U kunt een ander niveau selecteren door de centrale knop voor het activeren lang ingedrukt te houden. De niveaus verschijnen na elkaar op de 5 leds. Laat de knop los wanneer het gewenste niveau bereikt is.

Werking van het doel

Zoals de helikopter wordt het doel gestart met 10 levens. Het schiet en beschermt zichzelf op willekeurige basis. De uitgevoerde schoten gaan gepaard met een rood knipperlicht en een kort piepgeluid. Het beschermingsschild wordt weergegeven door een langdurig brandend rood lampje.

Telkens het doel geraakt wordt, wordt een dubbele piep uitgezonden en dooft of knippert één van de levensdiodes naargelang de vorige toestand.

5. ONDERHOUD EN VOORZORGSMAATREGELEN BIJ GEBRUIK

LET OP:

- Gelieve de complete handleiding aandachtig door te lezen en de instructies die u voor het vliegen krijgt, nauwkeurig op te volgen.

- Dit product is niet geschikt voor kinderen onder de 14 jaar.

- Dit product is niet geschikt voor kleine kinderen risico van breuk en verstikking door het inslikken van kleine elementen.

- Blijf op afstand wanneer het product werkt. Niet te dicht bij de draaiende delen komen en deze niet aanraken.

- Het apparaat niet demonteren of repareren, dit kan schade veroorzaken en de garantie annuleren.

GEBRUIK EN ONDERHOUD:

- Tijdens de eerste tests moet de helikopter laag bij de grond blijven om te leren hoe u deze moet gebruiken en om zachtjes te kunnen landen als u de controle verliest.

- Voor de beste prestaties heeft dit model slechts één haakje voor een slinger probeer niet om een andere toe te voegen.

- Gebruik uitsluitend de met de helikopter meegeleverde kabel, geen enkele andere USB-kabel.

- Gebruik het product niet in een ruimte met veel mensen of hindernissen.

- Gebruik het product niet buiten wanneer het waait of slecht weer is.

- Wees voorzichtig bij het gebruik van het product en vermijd dit weg te werpen, te verpletteren of te vervormen.

• Wanneer de helikopter neerstort, wordt de verbinding automatisch verbroken, om schade te voorkomen.
• Houd het product uit de buurt van warmtebronnen en van vochtige plekken gedurende een lange periode.

SCHADE WORDT NIET GEDEKT DOOR DE STANDAARDGARANTIE

Schade die niet gedekt wordt door de standaardgarantie:

- Schade veroorzaakt door niet-correct gebruik van het speelgoed (schok, val, verkeerd gebruik...)

- Gevolgschade door niet-naleving van de instructies van de fabrikant (elektrische voeding...)

vEsthetische schade (strepen, krassen...)

- Elementen of slijtonderdelen die regelmatig vervangen moeten worden: accu's, batterijen, voeding...

Schade geleden door het speelgoed na een interventie door een andere persoon dan degene goedgekeurd door BeeWi

Conformiteitsverklaring betreffende de richtlijnen van de Europese Unie

VOXLAND verklaart dat dit product voldoet aan:

CE • De essentiële bepalingen en alle voorbehouden betreffende de richtlijn 1999/5/EG • Alle betreffende richtlijnen van de Europese Unie

U kunt de Conformiteitsverklaring (DoC) betreffende de richtlijn 1999/5/EG (richtlijn R&TTE) terugvinden op de site www.bee-wi.com.

Milieubescherming door middel van recycling

Werp een product met dit symbool niet in uw vuilnisbak.

Geleidelijk aan worden er inzamelsystemen opgezet om elektrisch en elektronisch afval te verwerken.

Vraag ter plaatse om meer informatie.

Copyright en andere informatie

BEEWI is een gedeponeerd merk. De andere, hierna vermelde merken zijn eigendom van hun eigenaren. De andere gebruikte product- of dienstennamen zijn het eigendom van hun respectievelijke houders.

Op sommige plaatsen kan het gebruik van draadloze apparaten en hun accessoires verboden zijn. Neem altijd de geldende regelgevingen en wetten in acht.

Dit product heeft een garantie van twee jaar vanaf de datum van aankoop van het materiaal. De gebruikers hebben geen toestemming om veranderingen of wijzigingen aan te brengen. Een verandering of wijziging waarvoor niet uitdrukkelijk toestemming werd gegeven, annuleert de garantie.

Bezoek onze website www.bee-wi.com voor meer informatie.

Technische hulpdienst: [e-mail].
