BEDIENUNGSANLEITUNG StingBee BEEWI

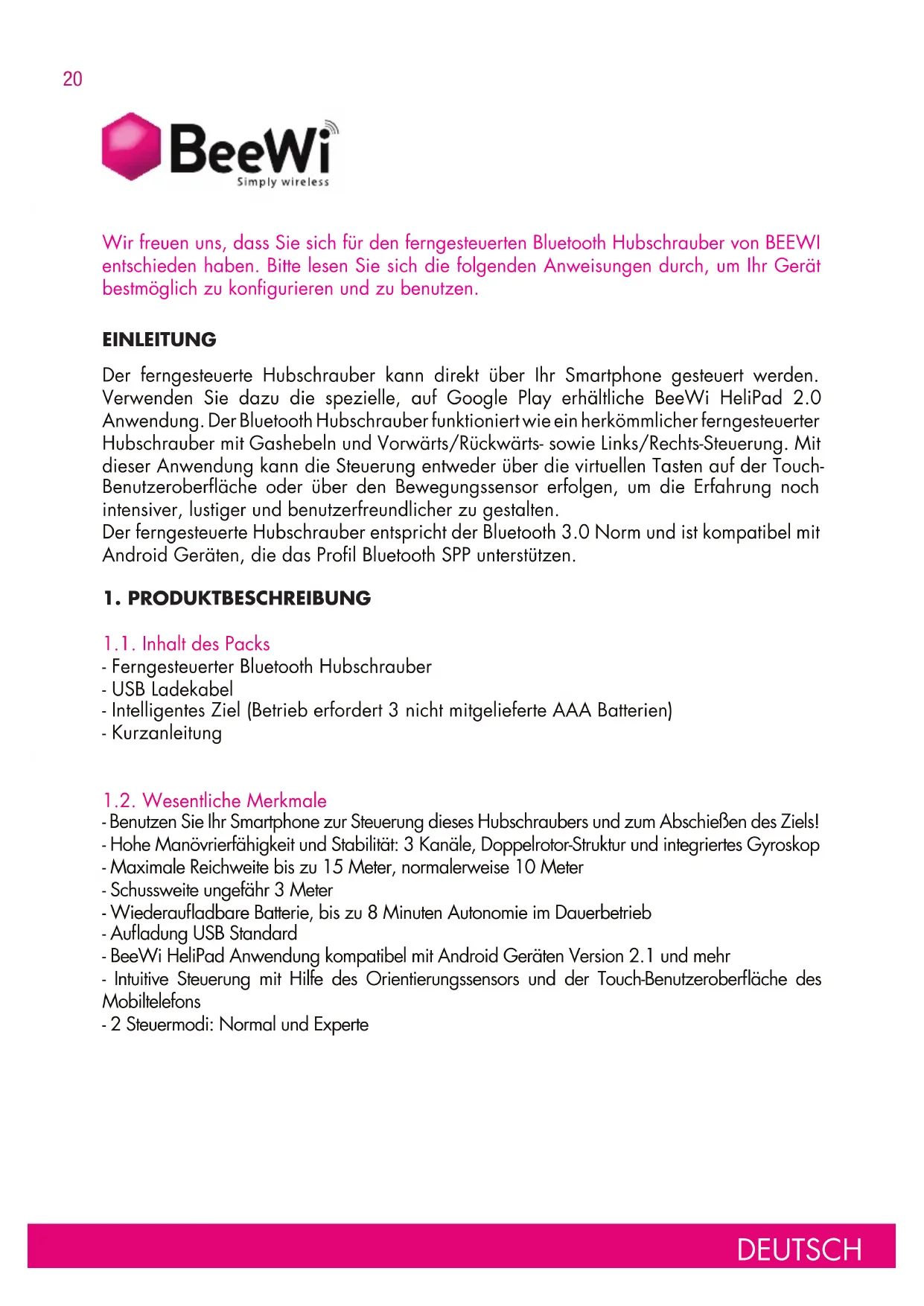

Wir freuen uns, dass Sie sich für den ferngesteuerten Bluetooth Hubschrauber von BEEWI entschieden haben. Bitte lesen Sie sich die folgenden Anweisungen durch, um Ihr Gerät bestmöglich zu konfigurieren und zu benutzen.

EINLEITUNG

Der ferngesteuerte Hubschrauber kann direkt über Ihr Smartphone gesteuert werden. Verwenden Sie dazu die spezielle, auf Google Play erhältliche BeeWi HeliPad 2.0 Anwendung. Der Bluetooth Hubschrauber funktioniert wie ein herkömmlicher ferngesteuerter Hubschrauber mit Gashebeln und Vorwärts/Rückwärts- sowie Links/Rechts-Steuerung. Mit dieser Anwendung kann die Steuerung entweder über die virtuellen Tasten auf der Touch-Benutzeroberfläche oder über den Bewegungssensor erfolgen, um die Erfahrung noch intensiver, lustiger und benutzerfreundlicher zu gestalten.

Der ferngesteuerte Hubschrauber entspricht der Bluetooth 3.0 Norm und ist kompatibel mit Android Geräten, die das Profil Bluetooth SPP unterstützen.

1. PRODUKTBESCHREIBUNG

1.1. Inhalt des Packs

• Ferngesteuerter Bluetooth Hubschrauber
• USB ladekabel
• Intelligentes Ziel (Betrieb erfordert 3 nicht mitgelieferte AAA Batterien)
• Kurzanleitung

1.2. Wesentliche Merkmale

• Benutzen Sie Ihr Smartphone zur Steuerung dieses Hubschraubers und zum Abschießen des Ziels!
• Hohe Manövrierfähigkeit und Stabilität: 3 Kanäle, Doppelrotor-Struktur und integriertes Gyroskop
• Maximale Reichweite bis zu 15 Meter, normalerweise 10 Meter
• Schussweite ungefähr 3 Meter
• Wiederaufladbare Batterie, bis zu 8 Minuten Autonomie im Dauerbetrieb
• Aufladung USB Standard
• BeeWi HeliPad Anwendung kompatibel mit Android Geräten Version 2.1 und mehr
• Intuitive Steuerung mit Hilfe des Orientierungssensors und der Touch-Benutzeroberfläche des Mobiltelefons
• 2 Steuermodi: Normal und Experte

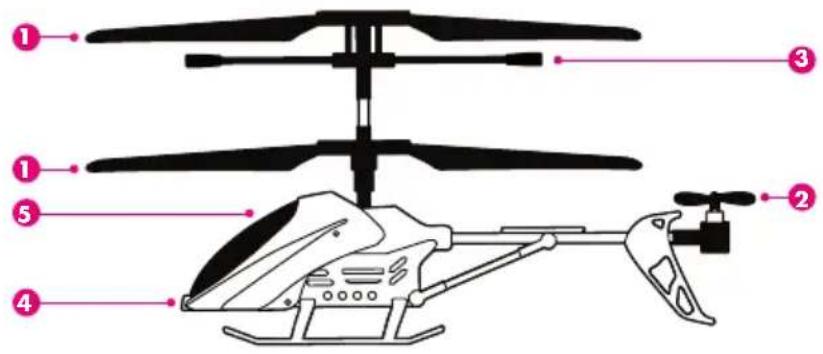

1.3. Produktvorstellung

Ferngesteuerter

Hubschrauber

1. Rotorblätter (2)
2. Hinterer Propeller
3. Ausleger
4. Sende- / Schussdiode
5. Empfangsdiode

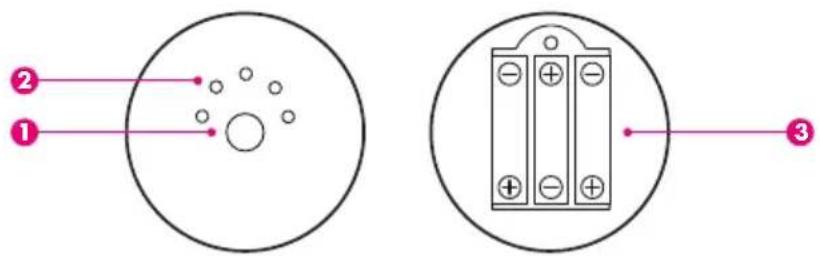

1. An-/Ausknopf
2. Dioden zur Anzeige der verbleibenden Leben
3. Batteriefach für 3 x AAA

Spezifikationen des Hubschraubers

TECHNOLOGIE Bluetooth 3.0
REICHWEITE Klasse 2, höchstens 10 m
PROTOKOLL Profil SPP Serie
BATTERIE Lithium Polymer 180 mAH
AUTONOMIE Bis zu 8 Minuten im Dauerbetrieb
LADEZEIT Bis zu 40 Minuten
SERVOSTEUERUNGEN 3 Kanäle + Gyroskop
INFRAROT-DIODEN 1 Sende-Diode (Reichweite 3 m), 1 Empfangs-Diode
ABMESSUNGEN L 200 mm x H100 mm x B140 mm
GEWICHT 45 g

Spezifikationen des Ziels

INFRAROT-SENSOREN 1 TX, 1 RX
SENDEREICHWEITE Mindestens 3 m
SENDEWINKEL +/- 30°
STROMVERSORGUNG 3 X AAA Batterien (nicht mitgeliefert)
ABMESSUNGEN D 76 mm x H 30 mm
GEWICHT 40 g

2. ANFÄNGLICHE KONFIGURATION

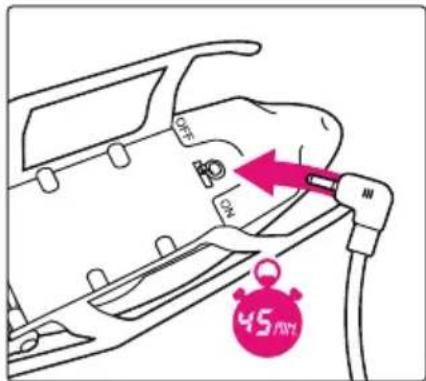

2.1. Aufladung der Batterie

- Vergewissern Sie sich, dass der Hubschrauber ausgeschaltet ist

- Schließen Sie das USB-Kabel an den PC an; die Leuchtanzeige geht an

- Stecken Sie das andere Ende des USB-Kabels in den Anschluss unter dem Hubschrauber. Wenden Sie keine Gewalt an, der Anschluss muss behutsam erfolgen.

- Während des Ladevorgangs erlischt die Leuchtanzeige; wenn sie wieder angeht, bedeutet dies, dass die Batterie aufgeladen ist.

ON ON 45/min

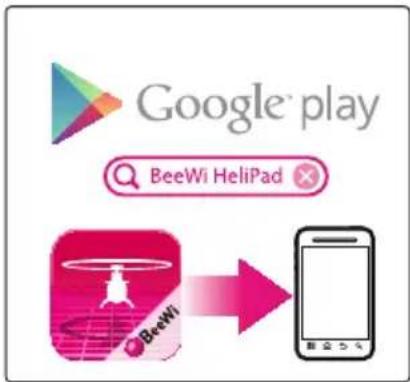

2.2. Installation der BeeWi HeliPad Anwendung

Begeben Sie sich auf Google Play und suchen Sie die „BeeWi HeliPad;“ Anwendung. Befolgen Sie die Anweisungen bezüglich des Herunterladens und installieren Sie die Anwendung.

Die Anwendung kann sofort nach der Installation gestartet werden. Vergewissern Sie sich, dass der Hubschrauber vor der Benutzung mit dem Mobiltelefon gepairt und daran angeschlossen worden ist.

Google play BeeWi HeliPad

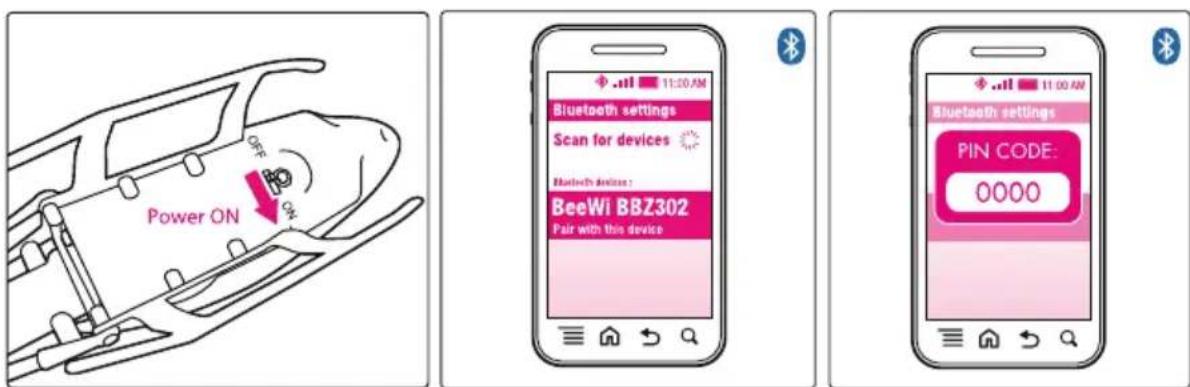

2.3. Pairing

Befolgen Sie die im Handbuch des Mobiltelefons befindliche Anleitung zum Pairingverfahren des Bluetooth Hubschraubers mit dem Mobiltelefon und befolgen Sie die nachstehenden Anweisungen:

- Schalten Sie den Hubschrauber an, um ihn in den Sichtbar-Modus zu stellen (30 Sekunden warten)

- Suchen Sie im Bluetooth-Menü des Mobiltelefons die Bluetooth-Geräte, wählen Sie das Gerät „BeeWi BBZ302“ aus, um es zu pairen und geben Sie auf Anfrage den Code „0000“ ein, um das Gerät der Liste der gepairten Geräte hinzuzufügen.

Anmerkung: Es ist möglich, den Hubschrauber direkt in der Anwendung zu pairen. Öffnen Sie dazu das Menü „Select helicopter“ und suchen Sie den Hubschrauber. Wählen Sie in diesem Fall das Gerät BeeWi BBZ302 auf dem Bildschirm aus und geben Sie den Code „0000“ ein, um dieses Gerät der Pairing-Liste hinzuzufügen.

3. BENUTZUNG DES HUBSCHRAUBERS

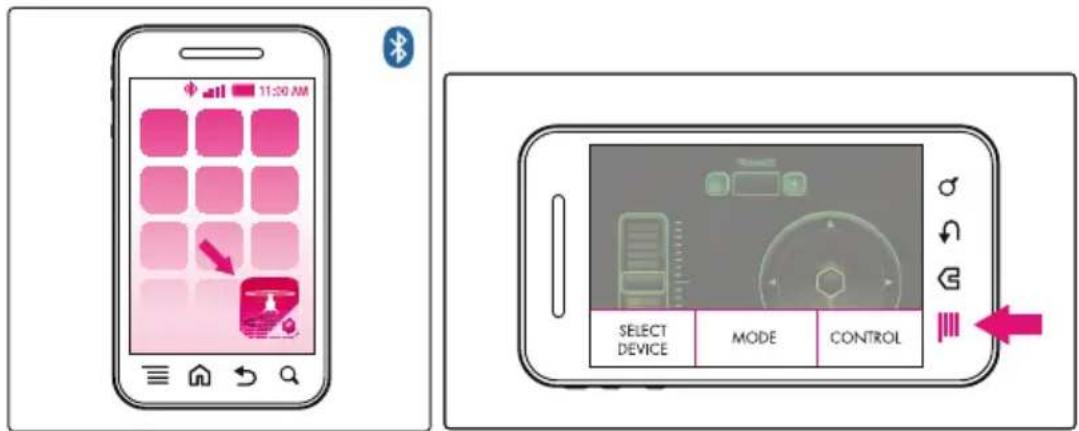

3.1. Anschluss

Öffnen Sie die Anwendung BeeWi HeliPad und zeigen Sie mit Hilfe der Menü-Taste des Mobiltelefons die Menüs an. Aktivieren Sie dann das Menü „Hubschrauber wählen“, um die gepairten Geräte anzuzeigen.

11:30 AM SELECT DEVICE MODE CONTROL

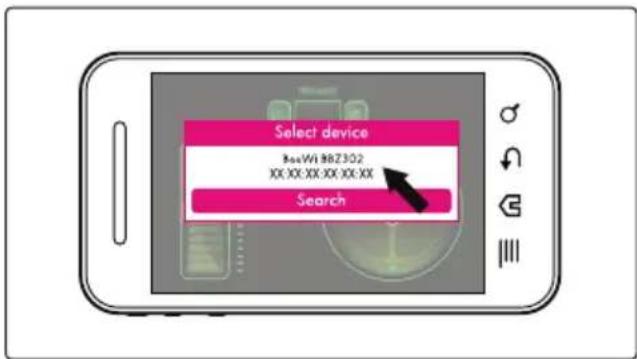

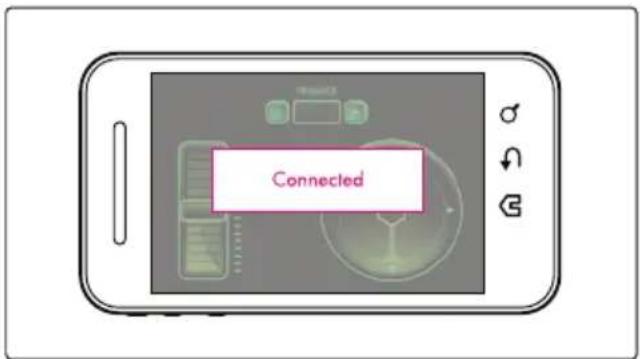

Vergewissern Sie sich, dass der Hubschrauber angeschaltet ist und wählen Sie ihn in der Liste aus. Der Hubschrauber wird automatisch angeschlossen und der nachstehende Steuermonitor wird aufrufbar.

Select device BaseWi BBZ302 XX XX XX XX XX Search

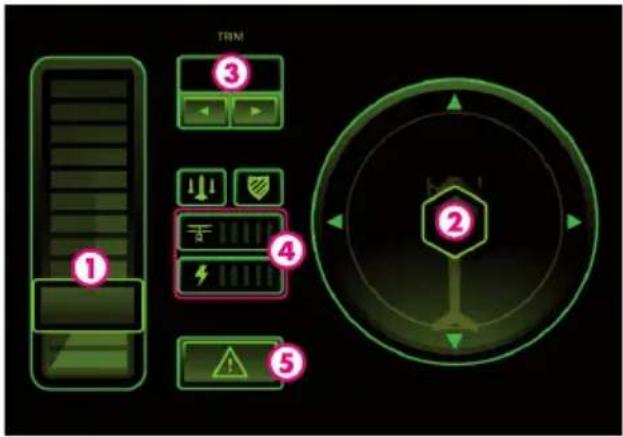

3.2. Benutzerschnittstelle

Sobald der Hubschrauber angeschlossen ist, kann der Steuermonitor aufgerufen werden. Standardmäßig erfolgt die Steuerung über den Bewegungssensor und die Richtungseinstellung (Trimmer) steht auf Null.

TRM ① ③ ② ④ ⑤

1. Gashebel
2. Steuerhebel (nur im Touch-Modus)
3. Trimmer
4. Statusanzeigen: Verbleibende Leben und Ladezustand der Batterie
5. Notabschaltung

3.3. Benutzung

Hubschrauber am Boden, um die Steuerelemente zu überprüfen und sich mit der Bedienung vertraut zu machen:

• Vorwärtsfahren: neigen Sie das Mobiltelefon nach unten
• Rückwärtsfahren: neigen Sie das Mobiltelefon zum Rückwärtsfahren nach oben
• Nach links fahren: neigen Sie das Mobiltelefon nach links
• Nach rechts fahren: neigen Sie das Mobiltelefon nach rechts

Falls der Hubschrauber bei diesem Versuch auf dem Boden nach links oder rechts abdriftet, muss die Steuerung mit dem Trimmer richtig eingestellt werden: driftet das Gerät nach links ab, mit der Taste Trim >, driftet es nach rechts ab, mit der Taste Trim <

Wahlweise können zum Steuern des Hubschraubers auch die Tasten auf dem Bildschirm benutzt werden. Zeigen Sie dazu mit Hilfe der Menü-Taste des Mobiltelefons die Menüleiste an und aktivieren Sie die Taste Touch/Bewegung, um den Modus zu ändern. Eine Bestätigungsnachricht erscheint, die den aktiven Modus angibt. Nachstehend sind die verschiedenen Steuerbefehle beschrieben:

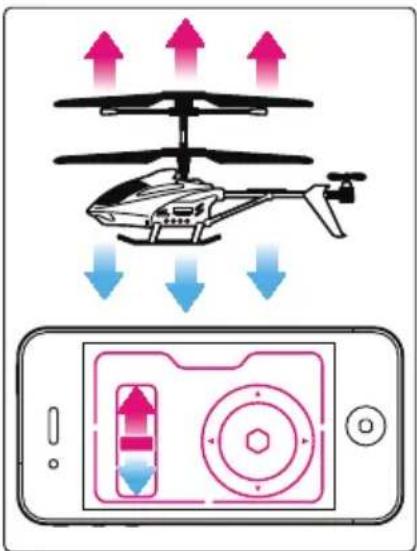

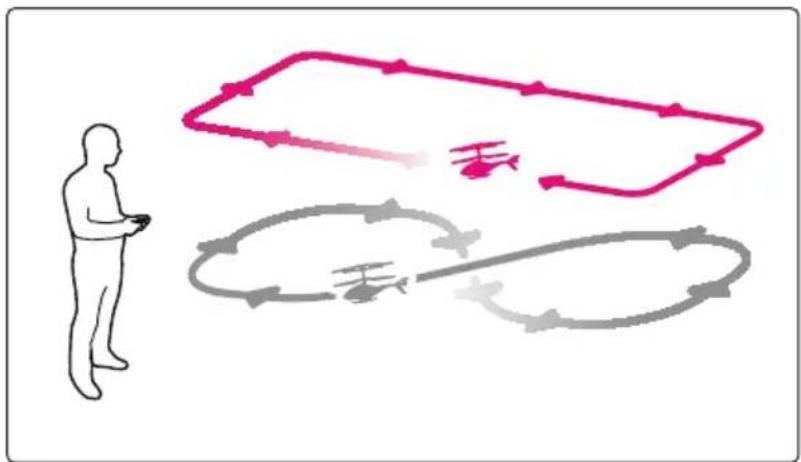

Nachdem Sie sich mit der Steuerung vertraut gemacht haben, können Sie Ihren Hubschrauber fliegen lassen. Drücken Sie den Gashebel behutsam, bis der Hubschrauber abhebt und versuchen Sie, ihn in einer stabilen Höhe zu halten. Sobald Sie den Umgang mit dem Gashebel gut beherrschen, können Sie beginnen, alle Steuerelemente zu benutzen und üben, folgende Strecken zu fliegen.

Das Konfigurationsmenü wird über die Menü-Taste des Mobiltelefons aufgerufen. Auf der Menüleiste sind 4 Funktionen verfügbar:

- SELECT: Auswahl des Hubschraubers in der Liste der gepairten Geräte und Suche des Hubschraubers, um ihn der Liste hinzuzufügen

- CONTROLS: Änderung des Kontrollmodus der Steuerung (MOTION oder TOUCH).

- MODE: Änderung des Steuermodus(EASY oder EXPERT). Es ist ratsam, anfangs den Normal-Modus zu benutzen.

Die Standardeinstellungen sind MOTION, EASY, SOUND ON und VIBRATE ON, Ihre Präferenzen werden jedoch automatisch gesichert.

4. KAMPF-FUNKTIONEN

4.1. Kampffunktionen des ferngesteuerten Hubschraubers

TRIM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Die Kampffunktionen können im MOTION- oder im TOUCH-Modus benutzt werden.

- Im MOTION-Modus werden die Kampffunktionen über die beiden breiten Tasten Schießen und Schutzschild auf der rechten Seite des Bildschirms abgerufen.

- Im TOUCH-Modus werden die Kampffunktionen folgendermaßen aktiviert: zum Schießen muss das Gerät nach vorne „vom Spieler weg“ und zum Aktivieren des Schutzschilds nach hinten „zum Spieler hin“ geneigt werden.

Wenn der Hubschrauber getroffen wird,

macht er eine Vierteldrehung nach links, auf dem Bildschirm erscheint ein blauer oder roter Hintergrund und es ertönt ein, je nachdem, ob der Schutzschild aktiviert ist oder nicht, mehr oder weniger lautes Bombengeräusch.

Wenn der Schutzschild nicht aktiv wird, erlischt ein Leben auf der Anzeigeleiste der Leben.

4.2. Funktionen des intelligenten Ziels

Anstellen/Ausstellen:

Drücken Sie den Knopf in der Mitte des Ziels

Das Ziel schaltet sich in folgenden Fällen automatisch aus:

o Die Anzahl der Leben ist gleich Null (Ziel zerstört)

o Das Ziel wurde 8 Minuten lang nicht benutzt

o Die Batterien sind schwach

Einstellung des Schwierigkeitsgrades

Das Ziel kann auf 5 verschiedene Schwierigkeitsgrade eingestellt werden. Standardmäßig startet das Ziel stets auf Stufe 3 (mittlerer Schwierigkeitsgrad). Zum Einstellen eines anderen Schwierigkeitsgrades muss der Knopf in der Mitte beim Einschalten lang gedrückt werden. Die Schwierigkeitsgrade werden nacheinander auf den 5 LEDs angezeigt. Lassen Sie den Knopf los, sobald der gewünschte Schwierigkeitsgrad angezeigt wird.

Funktionsweise des Ziels

Das Ziel startet wie der Hubschrauber mit 10 Leben. Ob das Ziel schießt oder sich schützt, unterliegt dem Zufallsprinzip. Die abgegeben Schüsse sind an einem roten Blitz und einem kurzen Piepton zu erkennen. Die Aktivierung des Schutzschilds ist an einem langanhaltenden roten Licht zu erkennen.

Jedes Mal, wenn das Ziel getroffen wird, ertönen zwei Pieptöne und eine der Lebens-Anzeigedioden geht je nach ihrem vorhergehenden Status aus oder fängt an zu blinken.

5. INSTANDHALTUNG UND VORSICHTSHINWEISE FÜR DIE VERWENDUNG

ACHTUNG:

• Lesen Sie sich bitte vor der Benutzung das komplette Handbuch aufmerksam durch und halten Sie sich genau an die Anweisungen.
• Dieses Produkt ist nicht für Kinder unter 14 Jahren bestimmt.
• Dieses Produkt ist nicht für Kleinkinder geeignet – Bruch- und Erstickungsrisiko durch verschluckte Kleinteile.
• Halten Sie Abstand, wenn das Gerät in Betrieb ist. Gehen Sie nicht zu nah an es heran und berühren Sie keine in Bewegung befindlichen Teile.
• Demontieren oder reparieren Sie das Produkt nicht selbst, da dies Schäden an dem Gerät hervorrufen kann und zum Erlöschen der Garantie führt.

NICHT VON DER STANDARD-GARANTIE ABGEDECKTE SCHÄDEN :

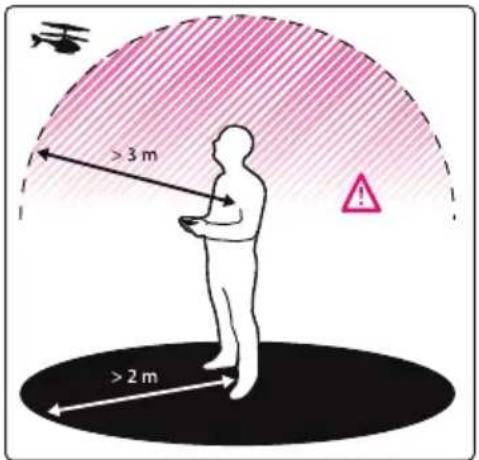

• Halten Sie den Hubschrauber während der Anfangsversuche nah am Boden, um sich behutsam mit dem Betrieb vertraut zu machen und, falls Sie die Kontrolle verlieren, sanft zu landen.
• Dieses Modell benötigt für ein besseres Ergebnis lediglich einen Auslegerhaken – versuchen Sie nicht, einen zweiten hinzuzufügen.
• Verwenden Sie ausschließlich das mit dem Hubschrauber mitgelieferte Ladekabel und benutzen Sie keine anderen USB-Kabel.
• Benutzen Sie das Produkt nicht an einem Ort, an dem sich viele Menschen oder Hindernisse befinden.
• Benutzen Sie das Produkt bei Wind und schlechten Wetterverhältnissen nicht im Freien.

• Gehen Sie achtsam mit dem Produkt um und vermeiden Sie, es zu werfen, zu quetschen oder zu deformieren.

• Im Fall eines Absturzes schaltet sich der Hubschrauber automatisch ab, um Beschädigungen zu vermeiden.

• Lassen Sie das Produkt nicht in der Nähe einer Wärmequelle oder längere Zeit in einer feuchten Umgebung.

HINWEIS BETREFFEND DIE GARANTIE DES GERÄTS

Folgende Schäden werden nicht von der Standard-Garantie abgedeckt:

• Auf externe Einflüsse, die nichts mit der sachgerechten Benutzung des Geräts zu tun haben, zurückzuführende Schäden (Stöße, Fall, unsachgemäße Benutzung...)
• Auf die Nichteinhaltung der Anweisungen des Herstellers zurückzuführende Schäden (Stromversorgung...)
• Rein optische Beeinträchtigungen (Kratzer, Schrammen...)
• Elemente und Verschleißteile, die in regelmäßigen Zeitabständen ausgetauscht werden müssen: Batterien, Akku, Stromversorgung...

Schäden an dem Gerät, die auf die Einwirkung von nicht von BeeWi zugelassenen Personen zurückzuführen sind.

Erklärung der Konformität mit den Richtlinien der Europäischen Union

VOXLAND erklärt, dass dieses Produkt konform ist mit:

- Den wesentlichen Bestimmungen sowie allen dazugehörigen Punkten der Richtlinie 1999/5/EC

- Allen sonstigen dazugehörigen Richtlinien der Europäischen Union Die Konformitätserklärung (DoC) mit der Richtlinie 1999/5/EC (mit der Richtlinie R&TTE) kann auf der Webseite www.bee-wi.com eingesehen werden.

Umweltschutz durch Recycling

Mit diesem Symbol versehene Produkte gehören nicht in den Haushaltsabfall. Nach und nach werden Sammelsysteme eingeführt, die die Verwertung von elektrischem und elektronischem Abfall ermöglichen.

Weitere Auskünfte sind in Ihrer Gemeinde verfügbar.

Copyright und weitere Informationen

BEEWI ist eine eingetragene Marke. Die anderen nachstehend erwähnten Marken gehören ihren Besitzern. Die anderen verwendeten Produkt- oder Servicenamen sind Eigentum ihrer jeweiligen Besitzer.

Die Verwendung von kabellosen Geräten und ihrer Zubehörteile können an bestimmten Orten verboten sein. Halten Sie sich stets an die geltenden Bestimmungen und Gesetze.

Für dieses Produkt gilt ab dem Kaufdatum des Artikels eine Zwei-Jahres-Garantie. Die Benutzer sind nicht befugt, irgendwelche Ab- oder Veränderungen vorzunehmen. Alle Ab- oder Veränderungen, die nicht ausdrücklich genehmigt worden sind, annullieren die Garantie.

Weiterführende Auskünfte sind auf unserer Webseite www.bee-wi.com erhältlich.

Technische Unterstützung: [e-mail].
