CRUISE - Campana de cocina ELICA - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato CRUISE ELICA en formato PDF.
| Tipo de producto | Campana extractora de cocina |
| Marca | Elica |
| Modelo | CRUISE |
| Versión de uso | Evacuación exterior o reciclaje (filtro de carbón activo) |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Potencia máxima de iluminación | 2 x 20 W máx. (halógeno G4, 12 V) |
| Número de velocidades del motor | 4 (incluye 1 velocidad intensiva temporizada) |
| Controles | Botones pulsadores: encendido/apagado luz, encendido/apagado motor, aumentar/disminuir velocidad |
| Pantalla | Sí, muestra la velocidad y los indicadores de mantenimiento de los filtros |
| Indicador de saturación del filtro antigrasa | Sí, después de 40 horas de uso (intermitente «1») |
| Indicador de saturación del filtro de carbón | Sí, después de 160 horas de uso (intermitente «2»), activable en versión reciclaje |
| Alarma de temperatura | Sí, activa el motor a velocidad 3 si temperatura excesiva (pantalla «t» intermitente) |
| Tipo de filtro antigrasa | Metálico, lavable en lavavajillas (ciclo suave) o a mano |
| Tipo de filtro de carbón (reciclaje) | Lavable (cada 2 meses) o no lavable (reemplazo máximo cada 4 meses) |
| Distancia mínima de seguridad | 50 cm para cocina eléctrica, 65 cm para cocina de gas o mixta |
| Diámetro del conducto de evacuación | Igual al diámetro de la brida de conexión (no suministrada) |
| Tipo de instalación | De pared o bajo mueble (según configuración) |
| Mantenimiento regular | Limpieza exterior e interior mensual, desengrasado de los filtros antigrasa |
| Peso | Aprox. 10-15 kg (estimación) |
Preguntas frecuentes - CRUISE ELICA
Preguntas de los usuarios sobre CRUISE ELICA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana de cocina en formato PDF gratis! Encuentra tus instrucciones CRUISE - ELICA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CRUISE de la marca ELICA.

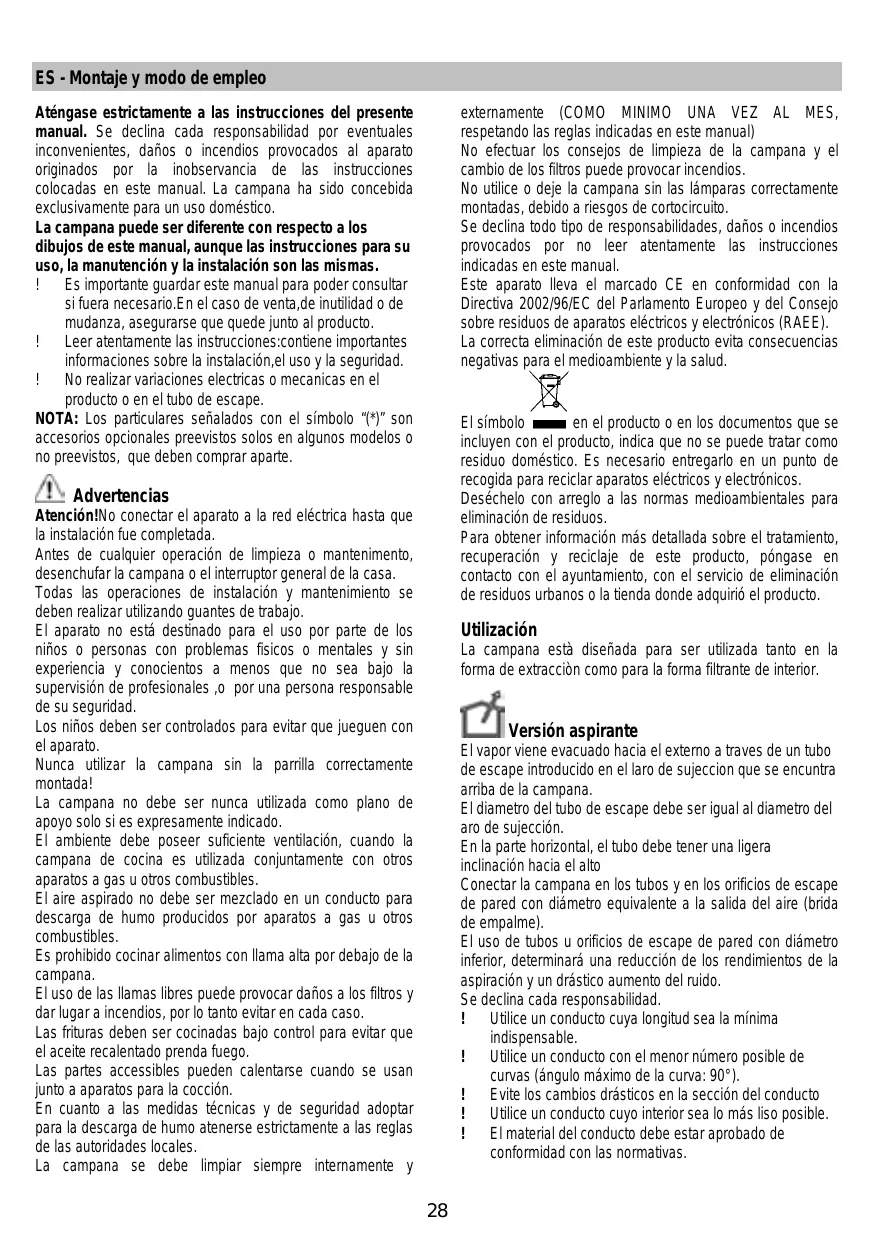

MANUAL DE USUARIO CRUISE ELICA
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales averías, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana ha sido concebida exclusivamente para un uso doméstico.
La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.
¡Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. ¡Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
NOTA: Los particulares señalados con el símbolo () son accesorios OPCIONALES previstos solo en algunos modelos o no previstos, que deben comprarse aparte.
Advertencias
¡Atención! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para asegurar que no jueguen con el aparato.
¡Nunca utilizar la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conductor para descarga de humo producidos por aparatos a gas u otros combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto, evite su uso en cada caso.
Las frutas deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
Las partes accesibles pueden calentarse cuando se usan aparatos para la cocción.
En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de humos, atenerse estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre interna y
externamente (COMO MÍNIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual).
No efectuar la limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilice la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidad por daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparato está marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Utilización
La campana está diseñada para ser realizada tanto en la forma de extracción como para la forma filtrante de interior.
Versión aspirante
El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
En la parte horizontal, el tubo debe tener una ligera inclinación hacia arriba.
Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior determina una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conductor! ¡Utilice un conducto cuyo interior sea lo más liso posible! ¡El material del conductor debe estar aprobado de conformidad con las normativas.
Versión filtrante
Se debe utilizar un filtro de carbón activo, disponible de su proveedor. El aire aspirado viene reciclado antes de expulsarlo al ambiente a través de la parrilla superior.
Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada).
Las instrucciones de conexión se proveen con la unidad periférica de aspiración.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especial pueden requerir una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aún después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.
Montaje
Antes de comenzar con la instalación:
- Asegurar que el producto adquirido es de las dimensiones apropiadas para la zona de instalación escogida.
- Para poder realizar la instalación, se aconseja remover temporalmente los filtros de grasa y las otras partes que se puedan quitar, y como se describe ahora, el desmontaje y el montaje.
- Quitar el/los filtro(s) de carbón activo (*) si es suministrado (ver el párrafo relativo).
Este/estos va/van montado(s) nuevamente si se desea utilizar la campana en versión filtrante.
Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.),
eventualmente quitarlos y conservarlos.
- Si es posible, desconectar o quitar los muebles bajo y alrededor del área de instalación de la campana para tener una mayor accesibilidad a la pared/techo, donde será instalada la campana. De otro modo, proteger los muebles y todas las partes necesarias para la instalación. Escoger una superficie llana y cubrirla con una protección donde apoyar las piezas metálicas.
- Verificar además que en la zona de la instalación de la campana (con la campana montada) sea disponible un enchufe eléctrico y una descarga para el humo hacia el exterior (solo para la versión aspirante).
- Ejecutar todos los problemas de mampostería necesarios (ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga).
La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De todos modos, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su pared/techo. La pared/techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamiento
Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconsejamos encender la aspiración 5 minutos antes de comenzar a cocinar y dejarla en funcionamiento por otros 15 minutos aproximadamente.
1. ON/OFF Luces
2. ON/OFF Motor
Si se pulsa la tecla "2" el motor pasa a la velocidad 1. Si se pulsa el botón durante el funcionamiento, la campana pasa al estado OFF.
3. Disminución de la velocidad
Si se pulsa la tecla "3" se obtiene la disminución de la velocidad, desde la velocidad 4 (intensiva) a la velocidad 1.
4. Aumento velocidad
Si se pulsa la tecla "4" con la campana en el estado OFF, la campana va a la velocidad 1.
Si se pulsa la tecla durante el funcionamiento se obtiene el aumento de la velocidad, desde la velocidad 1 a la velocidad 4 (intensiva).
La velocidad intensiva es temporizada. La temporización estándar es de 5 minutos; al final de la cual la campana se colocará en la velocidad 2.
Para desactivar la función antes de que se agote el tiempo, pulsar el botón "3", la campana se colocará en la posición 3; pulsando la tecla "2" la campana se apagará.
A cada velocidad corresponde una indicación en el display:
OFF: Ninguna indicación
Velocidad 1:1
Velocidad 2:2
Velocidad 3:3
Velocidad 4: 4 relampagueante
5. Display
Indicación filtros grasas
La indicación bajo anti-grasas acontece después de 40 horas de su uso y aparece en display con el número 1 relampagueante.
Cuando aparece dicha indicación los filtros anti-grasas instalados tienen que ser lavados.
La indicación es visible con la campana en estado ON.
Para eliminar la indicación del filtro anti-grasas, pulsar la tecla "2" por más de 3 , hasta que no se apague la indicación.
La eliminación de la indicación es posible con la campana extractor en estado ON.
La indicación filtro carbón (solo para versión filtrante)
La indicación filtro carbón aparece después de 160 horas de uso y aparece en el display con el número 2 que relampaguea.
Cuando aparece dicha indicación el filtro grasas instalado tiene que ser enviado.
La indicación es visible con la campana en estado ON.
Para eliminar la indicación del filtro de grasas, pulsar la tecla "2" por más de 3 segundos, hasta que no se apague la señal.
La eliminación de la indicación es posible con la campana en estado ON.
En el caso de indicación contemporánea de ambos filtros, en el display relampaguean los números 1 y 2 alternativamente.
El reset se efectúa realizando 2 veces el mismo procedimiento descrito anteriormente.
La primera vez resetea la indicación del filtro anti-grasas, la segunda resetea la indicación del filtro de carbón.
En la modalidad estándar la indicación de carbones no está activa.
Si se utiliza la campana en versión filtrante es necesario activar la indicación de carbones.
Activación indicación filtro de carbón:
Colocar la campana en OFF y pulsar contemporáneamente las teclas "2" y "3" por 3 segundos.
Desactivación indicación filtros de carbones:
Colocar la campana en OFF y pulsar contemporáneamente las teclas "2" y "3" por 3 segundos.
El número 1 relampagueará por 2 segundos.
Alarma Temperatura
La campana está equipada con un sensor de temperatura que activa el motor a la velocidad 3 en el caso en que la temperatura en la zona display sea demasiado elevada.
La condición de alarmas es indicada por el display con la letra t relampagueante.
Esta condición permanece hasta que la temperatura no vaya más abajo del nivel de la alarma.
Se puede salir de esta modalidad si se pulsa el botón "2", "3" o "4".
Cada 30° el sensor controla la temperatura ambiente de la zona display.
Visualizaciones Display
| Visualização | Estado |
| 1 | Velocidad 1 |
| 2 | Velocidad 2 |
| 3 | Velocidad 3 |
| 4 | Velocidad m4 (intensiva) |
| 5 | Mantenimiento filtro Grasas |
| 6 | Mantenimiento filtro Carbòn |
| 7 | Mantenimiento filtro Grasas y filtró Carbòn |
| 8 | Alarma Temperatura |
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
Atención: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas, el filtro antigrasa metálico puede destenirse pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche.
Filtro de carbón activo (solamente para la versión filtrante)
Retiene los olores desagradables producidos por el cocinado de alimentos.
El filtro de carbón activo puede ser de uno de los siguientes tipos:
- Filtro de carbón activo lavable.
- Filtro de carbón activo NO lavable.
Filtro de carbón activo lavable
El filtro de carbón activo puede lavarse cada dos meses con agua caliente y detergentes adecuados, o en lavavajillas a 65 °C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100 °C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.
Filtro de carbón activo NO lavable
La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse ni reciclarse.
Montaje
Enganchar el filtro de carbón activo primero, posteriormente sobre la pestaña metálica de la campana, y después en la parte anterior con las dos perillas.
Desmontaje
Quitar el filtro de carbón activo girando 90 grados las perillas que lo fijan a la campana.
Sustitución de la lámpara
Fig. 29
Desconecte el aparato de la red eléctrica.
¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.
- Extraer la protección haciendo palanca con un poco de destornillador de boca plana o una herramienta similar.
- Sustituir la lámpara dañada.
Utilizar solo lámparas halógenas de 12V -20W máx - G4 (adecuadas para su uso en luminaria abierta), prestando atención en no tocarlas con las manos.
- Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
Si la campana está dotada de filtros de carbón activado, estos
Conectar la campana a tubos y orificios de descarga de pared con diámetro equivalente a la salida de aire (brida de unión).
Para la limpieza, use un paño humedecido con detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
