CRUISE - Hota de bucătărie ELICA - Manual de utilizare gratuit

Tip produs	Hotă de bucătărie
Marcă	Elica
Model	CRUISE
Versiune de utilizare	Evacuare exterioară sau reciclare (filtru cu cărbune activ)
Alimentare electrică	220-240 V ~ 50 Hz
Putere maximă de iluminare	2 x 20 W max (halogen G4, 12 V)
Număr de viteze motor	4 (inclusiv 1 viteză intensivă temporizată)
Comenzi	Butoane apăsătoare: pornire/oprire lumină, pornire/oprire motor, creștere/scădere viteză
Afișaj	Da, afișează viteza și indicatorii de întreținere a filtrelor
Indicator de saturație filtru antigrăsime	Da, după 40 de ore de utilizare (clipind «1»)
Indicator de saturație filtru cărbune	Da, după 160 de ore de utilizare (clipind «2»), activabil în versiunea de reciclare
Alarmă temperatură	Da, activează motorul la viteza 3 dacă temperatura este excesivă (afișaj «t» clipind)
Tip filtru antigrăsime	Metalic, lavabil în mașina de spălat vase (ciclu delicat) sau manual
Tip filtru cărbune (reciclare)	Lavabil (la fiecare 2 luni) sau nelavabil (înlocuire maxim la fiecare 4 luni)
Distanță minimă de siguranță	50 cm pentru plită electrică, 65 cm pentru plită cu gaz sau mixtă
Diametrul conductei de evacuare	Egal cu diametrul flanșei de racord (nu este furnizat)
Tip de instalare	Pe perete sau sub dulap (în funcție de configurație)
Întreținere regulată	Curățare exterioară și interioară lunară, degresarea filtrelor antigrăsime
Greutate	Aprox. 10-15 kg (estimare)

Întrebări frecvente - CRUISE ELICA

Care este distanța minimă dintre hotă și plită?

Distanța minimă este de 50 cm pentru o plită electrică și de 65 cm pentru o plită cu gaz sau mixtă. Respectați întotdeauna instrucțiunile producătorului plitei dacă acestea specifică o distanță mai mare.

Cum se instalează hota în versiunea de evacuare exterioară?

Utilizați un conduct de evacuare (nu este furnizat) cu diametrul identic cu flanșa de racord. Conductul trebuie să fie înclinat în sus (aproximativ 10°) și cât mai neted posibil. Scoateți filtrul de cărbune dacă este prezent.

Cum se utilizează hota în versiunea de reciclare?

Instalați un filtru cu cărbune activ (nu este furnizat) disponibil la dealerul dumneavoastră. Aerul este degresat și dezodorizat înainte de a fi recirculat în încăpere prin grila superioară.

Ce înseamnă indicațiile de pe ecran?

Cifrele 1 până la 4 indică viteza. Cifra 1 clipind semnalează că filtrul antigrăsime trebuie curățat (după 40 h). Cifra 2 clipind semnalează că filtrul de cărbune trebuie înlocuit (după 160 h). Litera t clipind indică o alarmă de temperatură excesivă.

Cum se curăță filtrul antigrăsime?

Filtrul metalic se spală o dată pe lună, manual cu un detergent neutru sau în mașina de spălat vase la temperatură scăzută (ciclu rapid). Trageți de mânerul cu arc pentru a-l demonta.

Când se înlocuiește filtrul cu cărbune activ?

Pentru un filtru nelavabil, înlocuiți-l la maximum 4 luni. Pentru un filtru lavabil, curățați-l la fiecare 2 luni cu apă caldă (sau la 65°C în mașina de spălat vase), uscați-l 10 minute la 100°C în cuptor și înlocuiți tamponul la fiecare 3 ani.

Cum se resetează indicatorul de saturație al filtrelor?

Cu hota aprinsă, apăsați tasta 2 timp de peste 3 secunde până când clipirea încetează. Pentru filtrul de cărbune (dacă este activat), procedura este identică. În caz de semnale simultane, efectuați procedura de două ori.

Ce fac dacă hota emite o alarmă de temperatură?

Alarma (afișaj t clipind) se declanșează dacă temperatura din jurul afișajului este prea ridicată. Motorul trece automat la viteza 3. Pentru a ieși din modul alarmă, apăsați tasta 2, 3 sau 4.

Cum se schimbă becurile cu halogen?

Deconectați hota. După răcire, utilizați o șurubelniță mică plată pentru a desface protectorul. Înlocuiți cu un bec halogen 12 V - 20 W max - G4. Nu atingeți becul cu mâinile. Închideți prin înclichete.

Poate fi utilizată hota fără filtru antigrăsime?

Nu, hota nu trebuie niciodată utilizată fără grila și filtrele montate corect. Nerespectarea acestei instrucțiuni expune la risc de incendiu și disfuncționalitate.

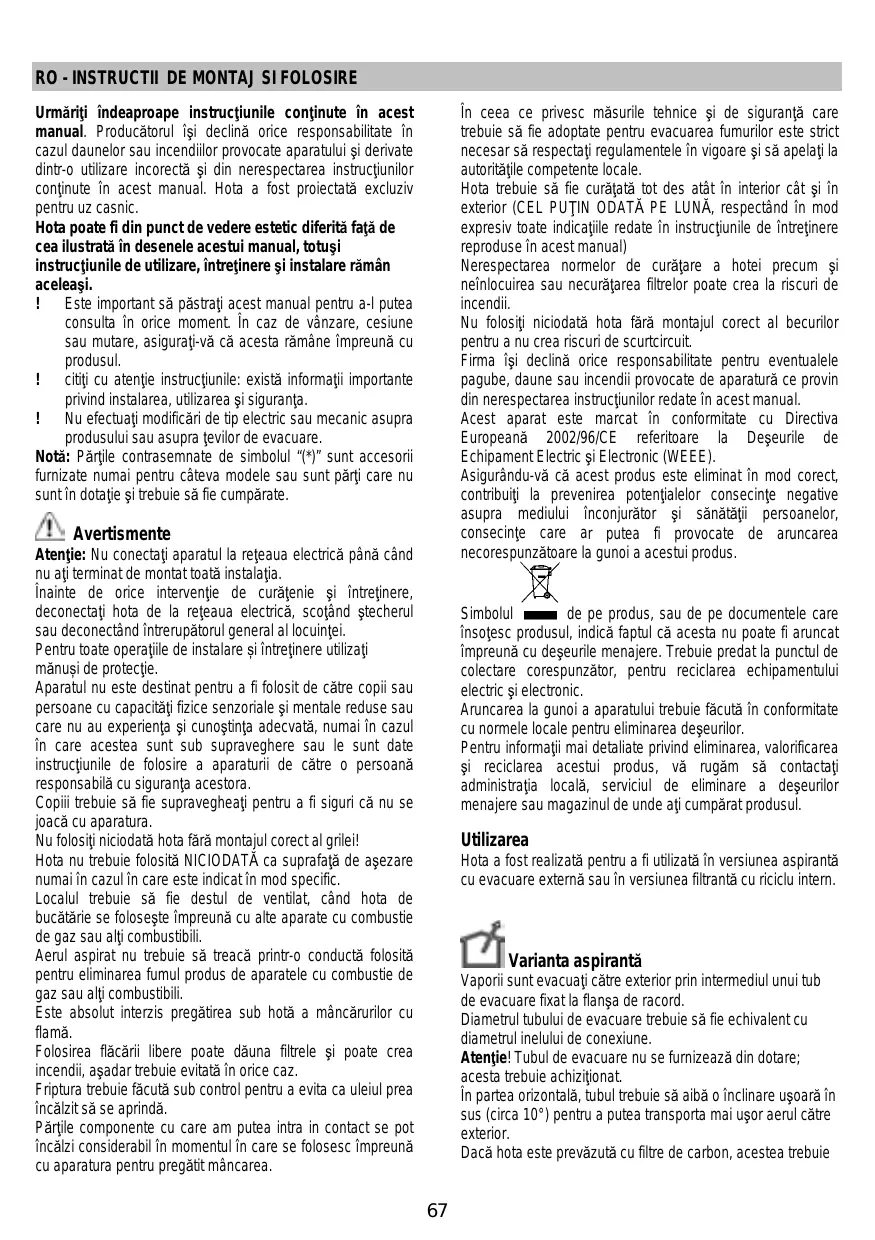

MANUAL DE UTILIZARE CRUISE ELICA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată exclusiv pentru uz casnic.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. ! Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța. ! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.

Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotare și trebuie să fie cumpărate.

Avertisment

Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.

Înainte de orice intervenție de curățenie sau întreținere, deconectați hota de la rețeaua electrică, scotând ștecherul sau deconectând întrerupătorul general al locuinței.

Pentru toate operațiile de instalare și întreținere utilizați mănuși de protecție.

Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice, senzoriale și mentale reduse sau care nu au experiență și cunoștință adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparatului de către o persoană responsabilă cu siguranța acestora.

Copiii trebuie să fie supravegheați pentru a fi siguri că nu se joacă cu aparatul.

Nu folosiți niciodată hota fără montajul corect al grilei!

Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare, numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alți combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumului produs de aparatele cu combustie de gaz sau alți combustibili.

Este absolut interzisă pregătirea sub hotă a mâncărurilor cu flacără.

Folosirea flăcărilor libere poate deteriora filtrele și poate crea incendii, așadar trebuie evitată în orice caz.

Prăjirea trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă.

Părțile componente cu care am putea intra în contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru prepararea mâncării.

În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumurilor, este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.

Hota trebuie să fie curățată tot atât de des atât în interior, cât și în exterior (CEL PUȚIN ODATĂ PE LUNA, respectând în mod expres toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual).

Nerespectarea normelor de curățare a hotei, precum și neînlocuirea sau necurățarea filtrelor poate crea riscuri de incendiu.

Nu folosi niciodată hota fără montajul corect al becurilor, pentru a nu crea riscuri de scurtcircuit.

Firma își declină orice responsabilitate pentru eventuale pagube, daune sau incendii provocate de aparat, ce provin din nerespectarea instrucțiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deșeurile de Echipamente Electrice și Electronice (DEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Varianta aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

Atenție! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

În partea exterioară, tubul trebuie să aibă o înclinare ușoară în sus (circa 10°) pentru a putea transporta mai ușor aerul către exterior.

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie

să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului. ! Folosiți un tub cu interiorul cât mai neted posibil. Materialul tubului trebuie să fie aprobat conform normei.

Obtočna različica

Aerul aspirat va fi degresat și deodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Modelele care nu sunt prevăzute cu motor de aspirare, funcționează numai în versiune aspirantă și trebuie conectate la o unitate periferică de aspirare (care nu este în dotare).

Instrucțiunile pentru sistemul de racordare sunt furnizate cu unitatea periferică de aspirare.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice, și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzut cu ștecher, conectați-l la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzut cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar conform normelor, care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

Atenție! Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Pentru a ușura instalarea, vă sfătuim să scoateți temporar filtrele de grăsime, precum și alte părți care permit demontarea și montarea, descrise în acest manual. Acestea vor fi remontate când s-a terminat de instalat hota. Pentru demontare, a se vedea paragraful relativ.
• Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanție etc.), eventual să le scoateți și să le păstrați. Dacă este posibil, dezlegați și mișcați mobila în jurul ariei de instalare a hotei, în modul de a avea o cât mai bună accesibilitate la peretele unde va fi instalată hota. Dacă nu se poate, protejați pe cât posibil mobila și toate părțile care interesează instalarea. Alegeți o suprafață plană și acoperiți-o cu o protecție unde apoi veți pune hota și echipamentul special.
• Verificați înainte de instalare ca în zona de instalare a hotei (în zona de acces clar cu hota montată) să existe o priză electrică și, dacă este posibil, să fie conectată la un dispozitiv de evacuare a fumului spre exterior (numai pentru versiunea aspirantă). Executați toate lucrările necesare de zidărie (de exemplu, instalarea unei prize electrice și/sau orificiul pentru trecerea tubului de evacuare).

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a vă asigura de calitatea materialelor și de felul peretelui/tavanului. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționare

Se recomandă o viteză crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și să o lăsați în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

1. ON/OFF Lumini

2. ON/OFF Motor

Apăsând tasta "2", motorul trece în viteza 1.

Apăsând tasta în timpul funcționării, hota trece în starea OFF.

3. Descreștere viteză

Apăsând tasta "3" se obține descreșterea vitezei, de la viteza 4 (intensivă) la viteza 1.

4. Creștere viteză

Apăsând tasta "4" cu hota în starea OFF, hota trece în

viteza 1.

Apăsând tasta în timpul funcționării se obține creșterea vitezei, de la viteza 1 la viteza 4 (intensivă).

Viteza intensivă este temporizată. Temporizarea standard este de 5 minute, la sfârșitul căreia hota se poziționează la viteza 2.

Pentru a dezactiva funcția înainte de terminarea timpului, apăsați tasta "3", hota se va poziționa la viteza 3, apăsând tasta "2" hota se va stinge.

Fiecărei viteze îi corespunde o semnalizare pe display:

OFF: Nicio semnalizare

Viteza 1: 1

Viteza 2: 2

Viteza 3: 3

Viteza 4: 4 intermitent

5. Display

Semnalizare filtru de cărbune

Semnalizarea filtrului de cărbune se produce după 40 de ore de utilizare și se indică pe display cu numărul 1 pâlpâind intermitent.

Când apare această semnalizare, filtrul de cărbune instalat necesită spălare.

Semnalizarea este vizibilă cu hota în stare ON.

Pentru a elimina semnalizarea filtrului de cărbune, apăsați tasta "2" mai mult de 3 secunde, până la oprirea semnalizării.

Eliminarea semnalizării este posibilă cu hota în stare ON.

Semnalizare filtru de cărbune (doar pentru versiunea filtrantă)

Semnalizarea filtrului de carbon apare după 160 de ore de utilizare și este indicată pe display cu numărul 2, pâlpâind intermitent.

Când apare această semnalizare, filtrul de carbon instalat trebuie să fie înlocuit.

Semnalizarea este vizibilă cu hota în stare ON.

Pentru a elimina semnalizarea filtrului de carbon, apăsați tasta "2" mai mult de 3 secunde, până la oprirea semnalizării.

Eliminarea semnalizării este posibilă cu hota în stare ON.

În caz de semnalizare simultană a ambelor filtre, pe display vor pâlpâi numerele 1 și 2 alternativ.

Resetarea se produce efectuând de 2 ori procedura mai sus descrisă.

Prima dată se resetează semnalizarea filtrului de carbon, a doua se resetează semnalizarea filtrului de grăsime.

În modalitatea standard, semnalizarea filtrului de carbon nu este activă.

În cazul în care se utilizează hota în versiune filtrantă, este necesară activarea semnalizării filtrului de carbon.

Activare semnalizare filtru de carbon:

Poziționați hota pe OFF și țineți apăsate simultan tastele "2" și "3" timp de 3 secunde.

Numerele 1 și 2 vor pâlpâi alternativ timp de 2 secunde.

Dezactivarea semnalizării filtrului de carbon:

Poziționați hota pe OFF și țineți apăsate simultan tastele "2"

si "3" timp de 3".

Numarul 1 va palpa timp de 2

Alarma Temperatura

Hota este echipata cu un senzor de temperatura ce activeaza motorul la viteza 3 in cazul in care temperatura in zona display este prea ridicata.

Condiția de alarmă este activă, iar display-ul afișează litera t palpâind intermitent.

Această condiție se menține până când temperatura nu coboară sub pragul de alarmă.

Se poate ieși din această modalitate apăsând tasta "2", "3" sau "4".

La fiecare 30 senzorul verifică temperatura medie din zona display.

Vizualizare Display

Vizualizări	Stare
1	Viteza 1
2	Viteza 2
3	Viteza 3
4	Viteza 4 (intensivă)
5	Întreținere filtru de Cărbune
6	Întreținere filtru de cărbune
7	Întreținere filtru de Cărbune
8	Alarmă Temperatură

Întreținerea

Atenție! Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.

Curățarea

Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), atât în interior, cât și în exterior. Pentru curățare folosiți un material îmbibat cu detergenți lichizi neutri. Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Atenție: Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduce la potențiale riscuri de incendiu. Vă

sfătuim să respectați întocmai instrucțiunile prezentate în acest manual.

Producătorii își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă, precum și din nerespectarea instrucțiunilor conținute în acest manual.

Filtru anti-grăsimi

Captează particule de grăsime care apar în timpul pregătirii alimentelor.

Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu își va pierde caracteristicile de filtrare.

Pentru demontarea filtrului, trageți mânerul de prindere cu resort.

Fig. 11-28

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 27

Reține mirosurile neplăcute, derivate în urma procesului de coacere.

Filtrul cu carbon activ poate fi de următoarele tipuri:

• Filtru cu carbon activ lavabil.
• Filtru cu carbon activ NElavabil.

Filtru cu carbon activ lavabil

Filtrul cu carbon poate fi spălat la fiecare două luni cu apă caldă și detergenți adecvați sau mașina de spălat vase la 65°C (în cazul spălării în mașina de spălat vase, efectuați ciclul complet de spălare fără a introduce vase în interior).

Îndepărtați excesul de apă fără a deteriora filtrul, apoi scoateți tamponul amplasat în interiorul cadrului de plastic și așezați-l în cuptor timp de 10 minute la 100°C pentru uscarea definitivă.

Înlocuiți tamponul o dată la 3 ani sau la deteriorarea țesăturii.

Filtru cu carbon activ NElavabil

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-l spălați sau reutilizați

Montare

Agățați filtrul de carbon activ mai întâi posterior pe dispozitivul metalic al hotei, apoi anterior cu cele două mânere.

Demontare

Îndepărtați filtrul de carbon activ rotind 90° mânerele ce îl fixează la hotă.

Înlocuirea becurilor

Fig. 29

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că au o temperatură ridicată.

1. Scoateți protecția folosindu-vă de o șurubelniță sau de o piesă identică.
2. Înlocuiți becurile

Folosi doar becuri halogene de 12V - 20W max - G4, având grijă să nu le atingeți cu mâna.

1. Închideți protecția (fixare prin declanșare).

Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.
