Produkttype	Kjøkkenhette
Merke	Elica
Modell	CRUISE
Bruksversjon	Utvendig avtrekk eller resirkulering (aktivt kullfilter)
Strømforsyning	220-240 V ~ 50 Hz
Maksimal lysstyrke	2 x 20 W maks (halogen G4, 12 V)
Antall motorhastigheter	4 (inkludert 1 tidsinnstilt intensiv hastighet)
Betjening	Trykknapper: lys på/av, motor på/av, hastighetsøkning/reduksjon
Display	Ja, viser hastighet og vedlikeholdsindikatorer for filtre
Metningsindikator for fettfilter	Ja, etter 40 timers bruk (blinkende «1»)
Metningsindikator for kullfilter	Ja, etter 160 timers bruk (blinkende «2»), aktiverbar i resirkuleringsversjon
Temperaturalarm	Ja, aktiverer motoren på hastighet 3 ved for høy temperatur (blinkende «t»-display)
Type fettfilter	Metallisk, kan vaskes i oppvaskmaskin (skånsom syklus) eller for hånd
Type kullfilter (resirkulering)	Vaskbar (hver 2. måned) eller ikke vaskbar (maks utskifting hver 4. måned)
Minimum sikkerhetsavstand	50 cm for elektrisk komfyr, 65 cm for gass- eller kombikomfyr
Diameter på avtrekkskanal	Lik diameteren på tilkoblingsflensen (ikke medfølgende)
Installasjonstype	Veggmontert eller under overskap (avhengig av konfigurasjon)
Regelmessig vedlikehold	Månedlig utvendig og innvendig rengjøring, avfetting av fettfiltre
Vekt	Ca. 10-15 kg (estimert)

Ofte stilte spørsmål - CRUISE ELICA

Hva er minimumsavstanden mellom hetten og komfyren?

Minimumsavstanden er 50 cm for elektrisk komfyr og 65 cm for gass- eller kombikomfyr. Følg alltid komfyrprodusentens instruksjoner hvis de angir en større avstand.

Hvordan installere hetten i utvendig avtrekksversjon?

Bruk en avtrekkskanal (ikke medfølgende) med samme diameter som tilkoblingsflensen. Kanalen skal vinkle oppover (ca. 10°) og være så glatt som mulig. Fjern kullfilteret hvis det er til stede.

Hvordan bruke hetten i resirkuleringsversjon?

Installer et aktivt kullfilter (ikke medfølgende) tilgjengelig hos forhandleren. Luften avfettes og desodoriseres før den blåses tilbake i rommet via den øvre grillen.

Hva betyr indikasjonene på skjermen?

Tallene 1 til 4 angir hastighet. Tallet 1 blinker signaliserer at fettfilteret må rengjøres (etter 40 t). Tallet 2 blinker signaliserer at kullfilteret må skiftes (etter 160 t). Bokstaven t blinker indikerer en alarm for for høy temperatur.

Hvordan rengjøre fettfilteret?

Metallfilteret vaskes en gang i måneden, for hånd med et nøytralt rengjøringsmiddel eller i oppvaskmaskin ved lav temperatur (rask syklus). Trekk i fjærhåndtaket for å demontere det.

Når skal aktivt kullfilter skiftes?

For et ikke vaskbart filter, bytt det maksimalt hver 4. måned. For et vaskbart filter, rengjør det hver 2. måned med varmt vann (eller 65°C i oppvaskmaskin), tørk det i 10 min ved 100°C i ovnen, og bytt puten hvert 3. år.

Hvordan tilbakestille metningsindikatoren for filtre?

Med hetten på, trykk på knappen 2 i mer enn 3 sekunder til blinkingen stopper. For kullfilter (hvis aktivert), er prosedyren identisk. Ved samtidige signaler, utfør prosedyren to ganger.

Hva gjør jeg hvis hetten avgir en temperaturalarm?

Alarmen (blinkende t-display) utløses hvis temperaturen rundt displayet er for høy. Motoren bytter automatisk til hastighet 3. For å forlate alarmmodus, trykk på knappen 2, 3 eller 4.

Hvordan bytte halogenpærer?

Koble fra hetten. Etter avkjøling, bruk en liten flat skrutrekker for å løsne beskyttelsen. Bytt til en halogenpære 12 V - 20 W maks - G4. Ikke berør pæren med hendene. Lukk ved å klikke på plass.

Kan hetten brukes uten fettfilter?

Nei, hetten skal aldri brukes uten grill og filtre riktig montert. Manglende overholdelse av denne instruksjonen medfører risiko for brann og funksjonsfeil.

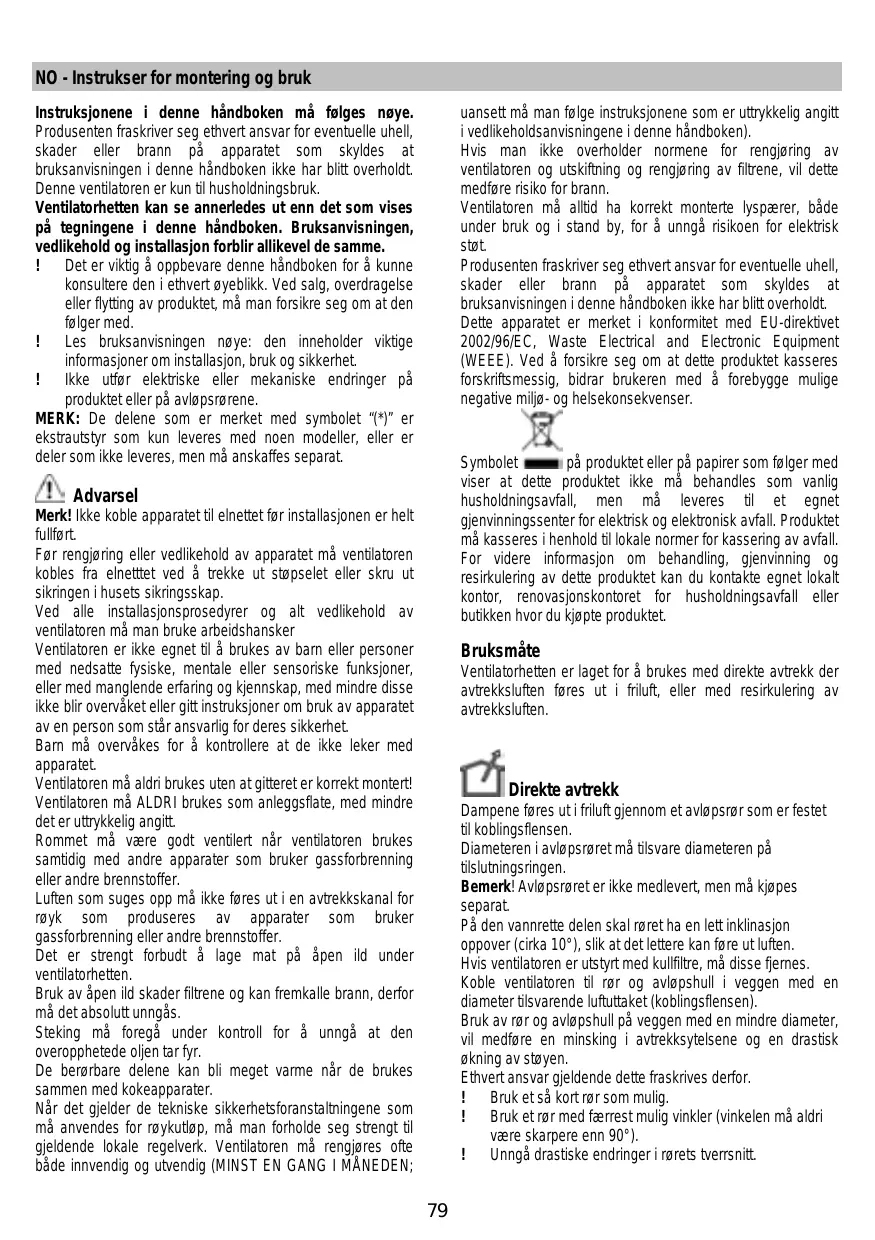

BRUKSANVISNING CRUISE ELICA

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Denne ventilatoren er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

! Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med. ! Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet. ! Ikke utfør elektriske eller mekaniske endringer på produktet eller på avløpsrøret.

MERK: De delene som er merket med symbolet () er ekstrautstyr som kun leveres med noen modeller, eller er deler som ikke leveres, men må anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til elnettet før installasjonen er helt fullført.

Før rengjøring eller vedlikehold av apparatet må ventilatoren kobles fra elnettet ved å trekke ut støpselet eller skru ut sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker.

Ventilatoren er ikke egnet til å brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, med mindre disse ikke blir overvåket eller gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet.

Barn må overvåkes for å kontrollere at de ikke leker med apparatet.

Ventilatoren må aldri brukes uten at gitteret er korrekt montert! Ventilatoren må ALDRI brukes som anleggsflate, med mindre det er uttrykkelig angitt.

Rommet må være godt ventilert når ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer.

Luften som suges opp må ikke ledes inn i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.

Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor må det absolutt unngås.

Steking må foregå under kontroll for å unngå at den overopphetede oljen tar fyr.

De berørbare delene kan bli meget varme når de brukes sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforanstaltningene som må anvendes for røykløp, må man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN);

uansett må man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i denne håndboken).

Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann.

Ventilatoren må alltid ha korrekt monterte lyspærer, både under bruk og i stand by, for å unngå risikoen for elektrisk støt.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt.

Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på papirene som følger med, viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Direkte avtrekk

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

Diameteren i avløpsrøret må tilsvare diameteren på tilslutningsringen.

På den vannrette delen skal røret ha en lett inklinasjon oppover (cirka 10°), slik at det lettere kan føre ut luften.

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avløpshull i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avløpshull i veggen med en mindre diameter vil medføre en minsking i avtrekksytelsen og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et så kort rør som mulig. ! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°). Unngå drastiske endringer i rørets tverrsnitt.

! Bruk et rør som er så glatt som mulig på innsiden. Rørmaterialet må være godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert).

Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.

Installasjon

Minimumsavstanden mellom støtteoverflaten for kokeredskapene på kokeapparatet og undersiden av kjøkkenventilatoren må være minst 50 cm når det gjelder elektriske komfyrer og 65 cm når det gjelder gasskomfyrer og blandede komfyrer.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må dette overholdes.

Elektrisk tilslutning

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til elnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra elnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

Disse delene gjenmonteres etter at installasjonen er fullført. For demontering av delene se tilhørende paragrafer. Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om

man vil bruke ventilatoren med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.
• Dersom det er mulig, er det best å demontere og ta vekk møblene under og rundt ventilatorhettens installasjonsområde for å ha bedre tilgjengelighet til taket/veggen hvor ventilatorhetten skal installeres. Ellers må man så langt det er mulig beskytte møblene rundt og alle delene som berøres av installasjonen. Velg en flat overflate og dekk den med en beskyttelse som du kan sette ventilatorhetten og tilbehørsutstyret på.
• Kontroller dessuten at det er en tilgjengelig stikkontakt i nærheten av ventilatorhettens installasjonsområde (tilgjengelig også etter at ventilatorhetten er montert) og at det er mulig å koble seg til en innretning for røykavtrekk som går ut i friluft (kun for sugefunksjon). Gjør alle nødvendige forberedelser.

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

Bruk største hastighet ved høy dampkonsentrasjon på kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du begynner å lage mat og la den fortsette å virke i enda cirka 15 minutter etter du er ferdig med matlagingen.

1. ON/OFF Lys

2. ON/OFF Motor

Ved å trykke på knapp "2", går motoren over i hastighet 1.

Hvis man trykker på knappen mens ventilatoren er i funksjon, vil ventilatoren slå seg av (OFF).

Hvis man trykker på knappen mens ventilatoren er i funksjon, vil hastigheten øke fra hastighet 1 til hastighet 4 (intensiv).

Den intensive hastigheten er tidsinnstilt. Standard tidsinnstilling er på 5 minutter. Når denne tiden er gått, vil ventilatoren gå over i hastighet 2.

For å deaktivere funksjonen før den innstilte tiden er over, skal man trykke på knapp "3". Ventilatoren stilles i hastighet 3; ved å trykke på knapp "2", vil ventilatoren slå seg av.

Hver hastighet har sitt eget signal på displayet:

Signal for mettet fettfilter

Signalet for mettet fettfilter gis etter 40 brukstimer, og angis av at tallet 1 blinker på displayet.

Når dette signalet vises, må det installerte fettfilteret vaskes.

Signalet vises når ventilatoren er påslått (ON).

For å tilbakestille signalet for mettet fettfilter, skal man holde knappen "2" inntrykt i mer enn 3 sekunder, helt til signalet slås av.

Signal for mettet kullfilter (kun for versjonen med resirkulering av luften)

Signalet for skittent kullfilter gis etter 160 brukstimer, og angis av at tallet 2 blinker på displayet.

Når dette signalet vises, må det installerte kullfilteret skiftes ut. Signalet vises når ventilatoren er påslått (ON).

For å tilbakestille signalet for mettet kullfilter, skal man holde knappen "2" inntrykt i mer enn 3 sekunder, helt til signalet slås av.

Man tilbakestiller signalene ved å utføre ovennevnte prosedyre 2 ganger.

Første gangen vil signalet for fettfilteret tilbakestilles, og andre gangen tilbakestilles signalet for kullfilteret.

Dersom man bruker ventilatoren i versjonen med resirkulering av luften, er det nødvendig å aktivere signalet for mettet kullfilter.

Aktivering av signalet for skittent kullfilter:

Sett ventilatoren i OFF, og hold knappene "2" og "3" inntrykt samtidig i 3 sekunder.

Tallene 1 og 2 blinker alternativt i 2 sekunder.

Deaktivering av signalet for mettet kullfilter:

Sett ventilatoren i OFF, og hold knappene "2" og "3" inntrykt samtidig i 3 sekunder.

Tallet 1 vil blinke i 2 sekunder.

Temperaturalarm

Ventilatoren er utstyrt med en temperatursensor som aktiverer motoren i hastighet 3 dersom temperaturen i displayområdet er for høy.

Denne statusen forblir helt til temperaturen igjen går under alarmterskelen.

Man kan gå ut av denne modusen ved å trykke på knapp "2",

"3" eller "4".

Sensoren måler romtemperaturen rundt displayområdet hvert 30. sekund.

Displaysymboler

Symboler	Status
1	Hastighet 1
2	Hastighet 2
3	Hastighet 3
4	Hastighet 4 (intensiv)
5	Vedlikehold av fetffilteret
6	Vedlikehold av kullfilteret
7	Vedlikehold av fetffilteret og kullfilteret
8	Temperaturalarm

Vedlikehold

Advarsel: For enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrombryter.

Rengjøring

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfiltrene). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel.

Unngå bruk av slipende eller etsende produkter.

Advarsel: Hvis rengjøring og utskifting av filtrene ikke følges, kan det føre til brann. Det er derfor meget viktig å følge denne bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader på motoren, brann som skyldes manglende vedlikehold, eller andre skader som skyldes at instruksene ikke er blitt fulgt.

Fettfilteret

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhandtaket.

Fig. 11-28

Holder tilbake ubehagelige lukter fra matlaging.

Karbonfilteret kan vaskes hver måned i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annen oppvask i maskinen).

Ta vekk overflødig vann uten å ødelegge filteret, ta deretter ut "madrassen" inni plastikkdekselet og sett den i stekeovnen ved 100°C i 10 minutter for å tørke den ordentlig.

Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er skadet.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller brukes om igjen.

Montering

Hekt først kullfilteret bak på ventilatorens metallhekte, og fest det deretter foran med de to kulehåndtakene.

Demontering

Fjern kullfilteret ved å dreie kulehåndtakene som fester det til ventilatoren 90 grader.

Utskifting av lyspære

Fig. 29

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lampen er kald før du tar i den.

1. Lukk beskyttelsesdekselet igjen (fjærfeste).

Advarselsforskrifter

som utferdiget av lokale myndigheter nøye etterleves.

3. Senking av hastigheten

4. Heving av hastigheten

Deaktivering av kullfilterets signal:

Signalering fra fettfilter:

Ved samtidig signalering fra begge filtre, blinker tallene 1 og 2 skiftevis på displayet.

Reset skjer ved å utføre prosedyren ovenfor 2 ganger.
