CRUISE - Konyhai páraelszívó ELICA - Ingyenes használati útmutató

Termék típusa	Konyhai páraelszívó
Márka	Elica
Modell	CRUISE
Használati változat	Külső elszívás vagy recirkuláció (aktív szénszűrővel)
Elektromos tápegység	220-240 V ~ 50 Hz
Maximális világítási teljesítmény	2 x 20 W max (halogén G4, 12 V)
Motor fordulatszámok száma	4 (ebből 1 időzített intenzív sebesség)
Vezérlők	Nyomógombok: világítás be/ki, motor be/ki, sebesség növelés/csökkentés
Kijelző	Igen, mutatja a sebességet és a szűrők karbantartási jelzőit
Zsírszűrő telítettségjelző	Igen, 40 használati óra után (villogó „1”)
Szénszűrő telítettségjelző	Igen, 160 használati óra után (villogó „2”), recirkulációs változatban aktiválható
Hőmérséklet riasztás	Igen, túlzott hőmérséklet esetén a motort 3. sebességre kapcsolja (villogó „t” kijelzés)
Zsírszűrő típusa	Fém, mosogatógépben (kímélő program) vagy kézzel mosható
Szénszűrő típusa (recirkuláció)	Mosható (2 havonta) vagy nem mosható (max 4 havonta csere)
Minimális biztonsági távolság	50 cm elektromos főzőlap esetén, 65 cm gáz vagy vegyes főzőlap esetén
Elszívócső átmérője	Megegyezik a csatlakozó karima átmérőjével (nem tartozék)
Beépítés típusa	Fali vagy szekrény alá (konfigurációtól függően)
Rendszeres karbantartás	Külső és belső havi tisztítás, zsírszűrők zsírtalanítása
Súly	kb. 10-15 kg (becslés)

Gyakran ismételt kérdések - CRUISE ELICA

Mi a minimális távolság a páraelszívó és a főzőlap között?

A minimális távolság 50 cm elektromos főzőlap, és 65 cm gáz vagy vegyes főzőlap esetén. Mindig tartsa be a főzőlap gyártójának utasításait, ha azok nagyobb távolságot írnak elő.

Hogyan szereljem fel a páraelszívót külső elszívású változatban?

Használjon a csatlakozó karimával azonos átmérőjű elszívócsövet (nem tartozék). A cső felfelé (kb. 10°-ban) döntve, a lehető legsimább legyen. Távolítsa el a szénszűrőt, ha van.

Hogyan használjam a páraelszívót recirkulációs változatban?

Szereljen be egy aktív szénszűrőt (nem tartozék), amely a kereskedőnél kapható. A levegő zsírtalanításra és szagtalanításra kerül, mielőtt a felső rácsán keresztül visszavezeti a helyiségbe.

Mit jelentenek a kijelzőn lévő jelzések?

Az 1-től 4-ig terjedő számok a sebességet jelzik. A villogó 1 szám azt jelzi, hogy a zsírszűrő tisztítása szükséges (40 óra után). A villogó 2 szám azt jelzi, hogy a szénszűrő cseréje szükséges (160 óra után). A villogó t betű túlzott hőmérséklet riasztást jelez.

Hogyan tisztítsam a zsírszűrőt?

A fém szűrőt havonta egyszer kell mosni, kézzel semleges mosószerrel vagy alacsony hőmérsékletű mosogatógépben (gyors program). Húzza meg a rugós fogantyút a szétszereléshez.

Mikor kell cserélni az aktív szénszűrőt?

Nem mosható szűrő esetén cserélje max. 4 havonta. Mosható szűrő esetén tisztítsa 2 havonta forró vízzel (vagy 65°C-on mosogatógépben), szárítsa 10 percig 100°C-on sütőben, és 3 évente cserélje a párnát.

Hogyan lehet visszaállítani a szűrők telítettségjelzőjét?

A bekapcsolt páraelszívónál nyomja meg a 2 gombot több mint 3 másodpercig, amíg a villogás megszűnik. A szénszűrő esetén (ha aktiválva van) az eljárás azonos. Egyidejű jelzések esetén végezze el az eljárást kétszer.

Mi a teendő, ha a páraelszívó hőmérséklet riasztást ad?

A riasztás (villogó t kijelzés) akkor aktiválódik, ha a kijelző körüli hőmérséklet túl magas. A motor automatikusan 3. sebességre kapcsol. A riasztási mód elhagyásához nyomja meg a 2, 3 vagy 4 gombot.

Hogyan cseréljem a halogén izzókat?

Húzza ki a páraelszívót. Lehűlés után egy kis lapos csavarhúzóval pattintsa ki a védőburkolatot. Cserélje ki halogén 12 V - 20 W max - G4 izzóra. Ne érintse meg az izzót kézzel. Pattintsa vissza a védőburkolatot.

Használható-e a páraelszívó zsírszűrő nélkül?

Nem, a páraelszívót soha ne használja a rács és a szűrők megfelelő felszerelése nélkül. Ennek a figyelmeztetésnek a be nem tartása tűz- és meghibásodási kockázatot jelent.

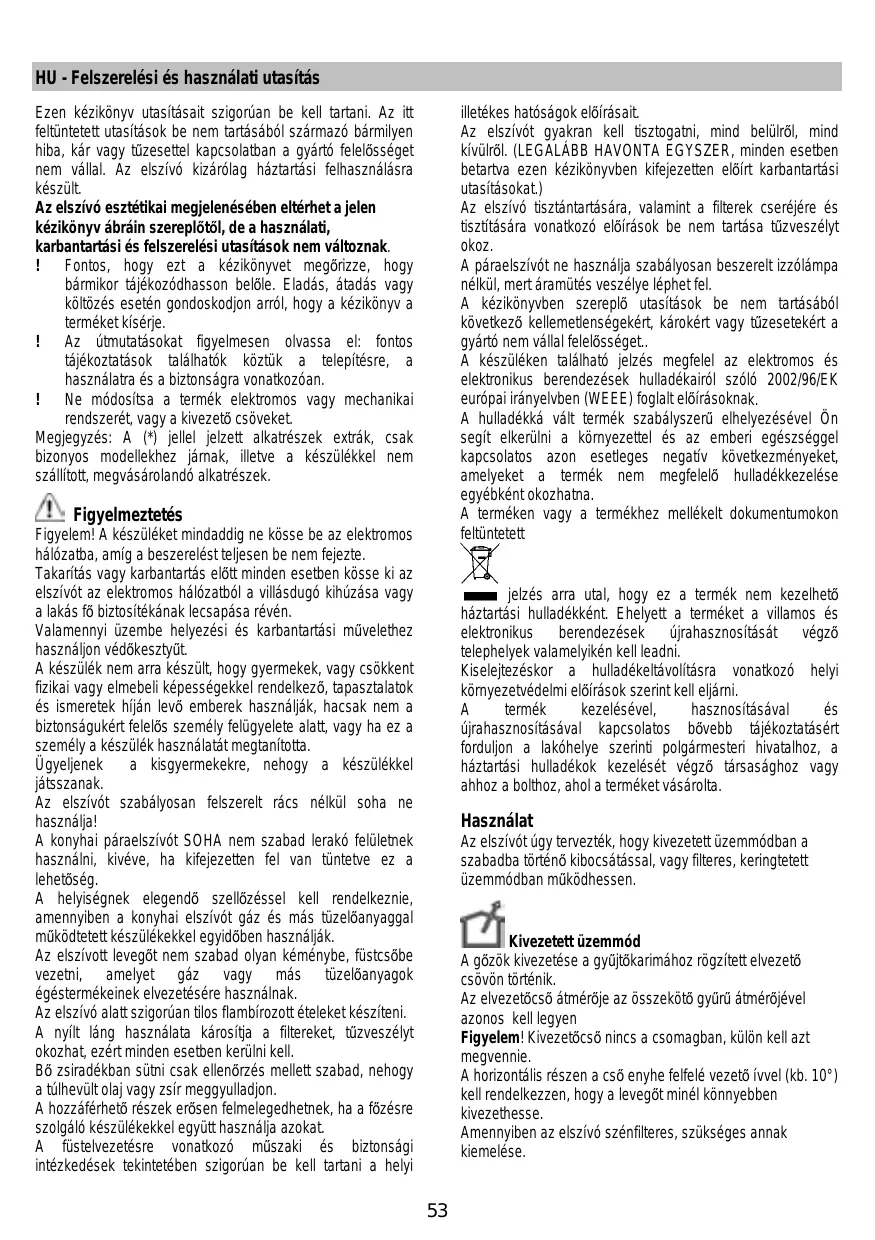

HASZNÁLATI ÚTMUTATÓ CRUISE ELICA

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Az elszívó kizárólag háztartási felhasználásra készült.

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások változatlanok.

Fontos, hogy ezt a kézikönyvet őrizze meg, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje. Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan. Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás főbiztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel játsszanak.

Az elszívót szabályosan felszerelt rács nélkül soha ne használja!

A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség.

A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a szűrőket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.

A hozzáférhető részek erősen felforrósodhatnak, ha a főzésre szolgáló készülékekkel együtt használja azokat.

A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi

illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

Az elszívó tisztán tartására, valamint a szűrők cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz.

A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Kivezetett üzemmód

A gőzök kivezetése a gyűjtőkarimához rögzített elvezetőcsövön történik.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen.

Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie.

A horizontális részen a cső enyhe felfelé ívelő ívvel (kb. 10°) kell rendelkezzen, hogy a levegőt minél könnyebben kivezethesse.

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a vezeték szekció drasztikus változtatásait. ! A használandó vezeték belsője a lehető legsimább legyen. ! A vezeték anyaga az előírásban elfogadottaknak megfelelő legyen.

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

Az elszívó motor nélküli modellek kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket.

Az elszívó egységhez használati útmutató van mellékelve.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó alsó része közötti minimális távolság nem lehet kisebb, mint 50 cm elektromos főzőlap, és 65 cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszolóaljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszolóaljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztást, a telepítési szabályoknak megfelelően.

Figyelem! Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati csatlakozás beszerelése szabályos-e.

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszerviz szolgálattól.

Felszerelés

Mielőtt a telepítést elkezdené:

Ellenőrizze, hogy a megvásárolt termék a kiválasztott telepítési helynek megfelelő méretű-e.

A telepítés megkönnyítése érdekében javasoljuk, hogy ideiglenesen távolítsa el a zsírszűrőt és minden olyan más alkatrészt, amelyeknek le- és felszerelése engedélyezett, és ez itt le van írva.

Ezeket az alkatrészeket a telepítés befejeztével vissza kell szerelni.

A leszereléshez lásd a megfelelő bekezdéseket.

• Vegye le az aktív szenes szűrőt/szűrőket, ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni. Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók, garanciajegy stb.); ha igen, vegye ki és őrizze meg. Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el a bútorokat, hogy jobban hozzáférhessen a falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és a szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és a hozzá tartozó kiegészítőket. Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzáférhető, hogy az elszívót felszerelték) van-e egy villamos csatlakozóaljzat, és a füstelvezetéshez lehet-e csatlakozni egy külterbe vezető készülékhez (csak kivezetett üzemmódnál). Végezze el az összes szükséges kőművesmunkát (pl. csatlakozóaljzat telepítése, kivezető cső számára falnyílás készítése).

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elég erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Működés

Amikor a konyhában különösen nagy a párakoncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

1. Világítás ON/OFF

2. Motor ON/OFF

A "2" gomb megnyomásával a motor 1-es sebességre vált.

A gomb működés közbeni megnyomásával az elszívó leáll OFF.

3. Sebesség csökkentése

A "3" gomb megnyomásával csökkentheti a sebességet, a 4-es fokozatról (intenzív) az 1-re.

4. Sebesség növelése

Az elszívó kikapcsolt OFF állapotában "4" gomb megnyomásakor a motor 1-es sebességbe kapcsol. A gomb működés közbeni benyomásával a sebesség növelhető, ekkor a motor az 1-es sebességi fokozatból a 4-re (intenzív) vált.

Az intenzív sebesség időkorlátolt. Standard beállítása 5 perc, melynek leteltével az elszívó a 2-es sebességfokozatra áll.

A funkció idő lejárta előtti megszakításához nyomja meg a "3"-as gombot, ekkor az elszívó a 3-as sebességre vált, a "2" gomb megnyomásával az elszívó leáll.

Az egyes sebességfokozatok megjelenítése a kijelző panelen:

OFF: nincs jelzés

sebességfokozat 1:1

sebességfokozat 2:2

sebességfokozat 3:3

sebességfokozat 4:4 villogó

5. Kijelző

Zsírszűrő jelzései

A zsírszűrő kijelzés 40 órányi használat után aktiválódik, a kijelző panelen villogó 1-es szám jelzi.

Amennyiben ez a jelzés feltűnik, a beépített zsírszűrő mosása szükséges. A kijelzés az elszívó bekapcsolt ON állapotában látható.

A zsírszűrő kijelzés megszüntetéséhez, nyomja be és tartsa lenyomva a "2" gombot több, mint 3 másodpercig, míg a kijelzés kialszik.

A kijelzés megszüntetése az elszívó bekapcsolt ON állapotában lehetséges.

Szénfilter kijelző (kizárólag a szűrős üzemmódú készülékeknél)

A szénfilter kijelzés 160 órányi használat után aktiválódik, a kijelző panelen villogó 2-es szám jelzi.

Amennyiben ez a jelzés feltűnik, a beépített szénfilter cseréje szükséges.

A kijelzés az elszívó bekapcsolt ON állapotában látható.

A szénfilter kijelzés megszüntetéséhez, nyomja be és tartsa lenyomva a "2" gombot több, mint 3 másodpercig, míg a kijelzés kialszik.

A kijelzés megszüntetése az elszívó bekapcsolt ON állapotában lehetséges.

Mindkét szűrő egyidejű kijelzése esetén az 1 és 2-es lámpák felváltva villognak a kijelzőn.

Resettelni a fent leírt törlési folyamat kétszeri végrehajtásával lehetséges. Először a zsírszűrő, majd a szénszűrő kijelzés deaktiválása történik meg.

Standard módban a szénszűrő kijelző nem aktív.

Abban az esetben, ha szűrős üzemmódú elszívót használ, a szénszűrő kijelzőt aktiválni kell.

Szénszűrő kijelző aktiválása:

Állítsa az elszívót OFF módra és tartsa egyidejűleg benyomva a "2" és "3" gombokat 3 másodpercig.

Az 1 és 2 számok felváltva villognak 2 másodpercig.

Szénszűrő kijelző deaktiválása:

Állítsa az elszívót OFF módra és tartsa egyidejűleg benyomva a "2" és "3" gombokat 3 másodpercig.

Az 1-es szám 2 másodpercig villog.

Hőfok kijelző

Az elszívó hőfok érzékelővel rendelkezik, mely a motor 3-as sebességi fokozatú üzemelésénél jelez, amennyiben a kijelző zóna hőmérséklete túl magas.

A veszélyvillogást a kijelzőn villogó t betű megjelenése mutatja. A kijelzés mindaddig megjelenítésre kerül, ameddig a hőmérséklet a veszélyjelzési határérték alá nem süllyed.

Ezen üzemmódból való kilépéshez nyomja meg a "2", "3" vagy "4" gombot.

A hőfok kijelző 30 másodpercenként ellenőrzi a kijelző körüli hőmérsékletet.

Kijelzőpanel ikonok

Ikon	Jelentés
1	Sebesség 1
2	Sebesség 2
3	sebesség 3
4	sebesség 4 (intenzív)
5	Zsírszűrő karbantartás
6	Szénfilter karbantartás
7	Zsírszűrő és szénfilter karbantartás
8	Hómérseklet vészjelző

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás főbiztosítékának lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítása). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszer - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot. (ábra 11-28)

Szénfilter (csak elszívó változat esetén)

ábra 27

Magában tartja a főzésből származó kellemetlen szagokat.

Az aktív szénfilter kétféle típusú lehet:

• Mosható aktív szénfilter. NEM mosható aktív szénfilter.

Mosható aktív szénfilter.

A szénfilter kéthavonta elmosható meleg vízben és megfelelő mosószerrel, vagy mosogatógépben 65 °C-on (mosogatógépben történő mosás esetén teljes mosogatási ciklust végezzen, edények nélkül).

A felesleges vizet a filter megrongálása nélkül távolítsa el, majd vegye ki a műanyag keret belsejében található matracszerű betétet, és végleges szárítás céljából 10 percre tegye a sütőbe 100 °C-on.

A matracszerű betétet 3 évenként, valamint károsodása esetén ki kell cserélni.

NEM mosható aktív szénfilter.

A szénfilter telítődése többé-kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni.

Szerelés

Helyezze be az aktív szénszűrőt, annak hátsó részét az elszívó fém nyelveire akasztva, az első részét a két gombbal rögzítve.

Az aktív szénszűrő kiemelése a szűrőt az elszívóhoz rögzítő gombok 90°-os elforgatásával lehetséges.

Egocse

ábra 29

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével vegye ki a védőburkolatot.
2. Cserélje ki a meghibásodott égőt.

Csak 12V - 20W max - G4 halogén égőket használjon, vigyázzon arra, hogy kézzel ne érjen hozzájuk.

1. Zárja vissza a lámpabúrát (bepattan).

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná, ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.

A készülék nem használható olyan személyek által, akik nem rendelkeznek elegendő szellemi vagy fizikai képességgel, illetve nem megfelelő tapasztalattal és tudással, kivéve, ha a biztonságukért felelős személy felügyelete mellett, vagy annak utasításai szerint jártak el.
