WDU28512 - πλυντήριο ρούχων BOSCH - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Bosch
Μοντέλο	WDU28512
Τύπος προϊόντος	Πλυντήριο-στεγνωτήριο
Διαστάσεις (Υ x Π x Β)	84,5 x 60 x 65 cm
Βάρος	74 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz, 10 A
Χωρητικότητα πλύσης	8 kg
Χωρητικότητα στεγνώματος	5 kg
Μέγιστη ταχύτητα στυψίματος	1400 στρ/λεπτό
Ενεργειακή κλάση	A+++
Κύριες λειτουργίες	Προγράμματα πλύσης: Βαμβακερά, Συνθετικά, Ευαίσθητα, Μαλλί, Γρήγορο πρόγραμμα; Ενσωματωμένη λειτουργία στεγνώματος; Χρονοκαθυστέρηση; Ασφάλεια παιδιών
Συντήρηση και καθαρισμός	Καθαρισμός φίλτρου και δοχείου απορρυπαντικού, Συντήρηση τσιμούχας πόρτας, Πρόγραμμα καθαρισμού τυμπάνου
Ασφάλεια	Αποσυνδέστε τη συσκευή πριν από οποιαδήποτε επέμβαση, Φοράτε προστατευτικά γάντια, Χρησιμοποιείτε γνήσια ανταλλακτικά
Ανταλλακτικά και δυνατότητα επισκευής	Αναλώσιμα ανταλλακτικά: κάλυμμα βάσης, μπροστινό πάνελ, πόρτα, τσιμούχα πόρτας, μεντεσές πόρτας. Απαραίτητα εργαλεία: κατσαβίδι Torx T20, δυναμοκλειδί, λεπτή μύτη πένσα
Γενικές πληροφορίες	Διαθέσιμο εγχειρίδιο χρήσης και επισκευής. Πιστοποίηση: VDE 0701

Συχνές ερωτήσεις - WDU28512 BOSCH

Πώς να αντικαταστήσω την τσιμούχα πόρτας του πλυντηρίου μου Bosch WDU28512;

Για να αντικαταστήσετε την τσιμούχα πόρτας, αποσυνδέστε πρώτα τη συσκευή και κλείστε την παροχή νερού. Αφαιρέστε την πόρτα, το μπροστινό πάνελ και μετά τον σφιγκτήρα με ένα πλαστικό εργαλείο. Αφαιρέστε την παλιά τσιμούχα και τοποθετήστε τη νέα με αντίστροφη σειρά. Φοράτε προστατευτικά γάντια για τις αιχμηρές άκρες.

Ποια εργαλεία είναι απαραίτητα για την επισκευή αυτού του πλυντηρίου;

Τα συνιστώμενα εργαλεία περιλαμβάνουν: ένα κατσαβίδι Torx T20 με τρύπα, ένα δυναμοκλειδί (20-100 Nm), ένα επίπεδο κατσαβίδι (3,5 mm και 5,5 mm), μια λεπτή μύτη πένσα, μια πένσα κοπής και μικτά κλειδιά (10, 13, 16, 17 mm). Χρειάζονται επίσης προστατευτικά γάντια.

Πώς να αφαιρέσω το μπροστινό πάνελ του Bosch WDU28512;

Βεβαιωθείτε ότι η συσκευή είναι εκτός τάσης και αποσυνδεδεμένη. Αφαιρέστε το δοχείο απορρυπαντικού, τον πίνακα ελέγχου, την πόρτα, την τσιμούχα πόρτας και το κάλυμμα βάσης. Ξεβιδώστε τις βίδες με τη σειρά 1-2-3-4 (δείτε το εγχειρίδιο) και σηκώστε το πάνελ. Προσοχή στις αιχμηρές άκρες: φοράτε γάντια.

Τι να κάνω αν το πλυντήριό μου δεν ανάβει;

Ελέγξτε πρώτα ότι η συσκευή είναι σωστά συνδεδεμένη και ότι η ασφάλεια δεν έχει καεί. Βεβαιωθείτε ότι η πόρτα είναι καλά κλειστή. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το σέρβις. Μην επιχειρήσετε να επισκευάσετε μόνοι σας χωρίς να αποσυνδέσετε τη συσκευή.

Πώς να καθαρίσω το φίλτρο αποχέτευσης;

Αποσυνδέστε τη συσκευή και αδειάστε το υπόλοιπο νερό. Αφαιρέστε το καπάκι αποχέτευσης κάτω δεξιά, ξεβιδώστε το φίλτρο αριστερόστροφα, καθαρίστε το με τρεχούμενο νερό και τοποθετήστε το ξανά. Βιδώστε το καπάκι. Εκτελέστε αυτή τη διαδικασία τακτικά για να αποφύγετε φράξιμο.

Μπορώ να επισκευάσω μόνος μου τον μεντεσέ της πόρτας;

Ναι, εάν ακολουθήσετε τις οδηγίες ασφαλείας. Αποσυνδέστε τη συσκευή, αφαιρέστε την πόρτα, την τσιμούχα, το κάλυμμα βάσης και το μπροστινό πάνελ. Ξεβιδώστε τις δύο βίδες του μεντεσέ και αντικαταστήστε τον. Προσέξτε τη ζώνη του μεντεσέ για να μην μαγκώσετε τα δάχτυλά σας.

Ποια είναι η χωρητικότητα στεγνώματος αυτού του μοντέλου;

Η χωρητικότητα στεγνώματος είναι περίπου 5 kg για βαμβακερά. Για βέλτιστο στέγνωμα, μην υπερβαίνετε αυτό το φορτίο. Συμβουλευτείτε το εγχειρίδιο για τα κατάλληλα προγράμματα στεγνώματος.

Πώς να πραγματοποιήσω μια δοκιμή ασφαλείας μετά την επισκευή;

Μετά από οποιαδήποτε επισκευή, πραγματοποιήστε μια δοκιμή ασφαλείας σύμφωνα με το πρότυπο VDE 0701 ή τους ισχύοντες εθνικούς κανονισμούς. Ελέγξτε τη μόνωση και τη γείωση. Εάν δεν είστε ειδικευμένοι, καλέστε έναν επαγγελματία.

Πού μπορώ να βρω γνήσια ανταλλακτικά για το Bosch WDU28512 μου;

Τα γνήσια ανταλλακτικά είναι διαθέσιμα από το σέρβις της Bosch ή από εξουσιοδοτημένους ιστότοπους. Χρησιμοποιήστε τις αναφορές ανταλλακτικών που αναφέρονται στο εγχειρίδιο (π.χ. [15000155] για το βοηθητικό εργαλείο). Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά για να διασφαλίσετε την ασφάλεια.

Τι σημαίνει το σύμβολο κινδύνου με έναν κεραυνό στο εγχειρίδιο;

Αυτό το σύμβολο υποδηλώνει κίνδυνο ηλεκτρικής τάσης. Επισημαίνει σημαντικές οδηγίες για την αποφυγή ηλεκτροπληξίας. Πριν από οποιαδήποτε επέμβαση, αποσυνδέστε τη συσκευή και περιμένετε τουλάχιστον 60 δευτερόλεπτα για την εκφόρτιση των πυκνωτών.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WDU28512 BOSCH

Υποδείξεις επισκευής - Πλυντήριο-στεγνωτήριο

i Σχετικά με αυτό το έγγραφο.... 113

1.1 Σημαντικές πληροφορίες 113

1.1.1 Σκοπός 113

1.2 Επεξήγηση συμβόλων 113

1.2.1 Επίπεδα κινδύνου 113

1.2.2 Σύμβολα κινδύνου.... 113

1.2.3 Δομή των προείδοποιήσεων 114

1.2.4 Γενικά σύμβολα 114

Ασφάλεια.... 115

2.1 Γενικές οδηγίες ασφαλείας 115

2.1.1 Όλες οι οικιακές συσκευές 115

Εργαλεία και βοηθήματα.... 116

Επισκευή 117

4.1 Αντικατάσταση καλύμματος βάσης 117
4.1.1 Αφαίρεση καλύμματος βάσης.... 117
4.1.2 Τοποθέτηση καλύμματος βάσης 117
4.2 Αντικατάσταση μπροστινού πίνακα.... 118
4.2.1 Αφαίρεση μπροστινού πίνακα.... 118
4.2.2 Τοποθέτηση μπροστινού πίνακα 118
4.3 Αντικατάσταση πόρτας.... 119
4.3.1 Αφαίρεση πόρτας.... 119
4.3.2 Τοποθέτηση πόρτας.... 119
4.4 Αντικατάσταση στεγανοποιητικού πόρτας 120
4.4.1 Αφαίρεση στεγανοποιητικού πόρτας.... 120
4.4.2 Τοποθέτηση στεγανοποιητικού πόρτας 121
4.5 Αντικατάσταση μεντεσέ πόρτας 122
4.5.1 Αφαίρεση μεντεσέ πόρτας 122
4.5.2 Τοποθέτηση μεντεσέ πόρτας 122

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
[ΤΤΗΥ]		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

[TS38]	Υμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
		Ταυτοποίηση συνδέσμου ή εκταιδευτικού βίντεο
		Ταυτοποίηση απαραίτητων εργαλείων
		Ταυτοποίηση απαραίτητων προϋποθέσεων
		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
		Ταυτοποίηση αποτελέσματος
Εναρξη	Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456]	Ταυτοποίηση ενός κωδικού	ανταλλακτικού
Κατάσταση	Ταυτοποίηση εμφανιζόμενου κειμένου/παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Βοηθητικό εργαλείο[15000155]	Εργαλείο λυσίματος πλαστικών τμημάτων
Κατσαβίδι Torx T20 με τρύπα[00340764]	100 mm, για βίδες με κοπίλια
Ροπόκλείδο[15000441]	Ροπόκλείδο 20 - 100 Nm
Πλακέ κατσαβίδι[00340854]	Λεπίδα 3,5 mm x 0,6 mm x 100 mm, Προστατευτική μόνωση 1000 V AC
Πλακέ κατσαβίδι[00340855]	Λεπίδα 5,5 mm x 1,0 mm x 125 mm, Προστατευτική μόνωση 1000 V AC
Μιτοτσίμπιδο, γωνιαστό[00341269]	Μήκος 200 mm
Κοφτάκι[00342182]	Μήκος: 200 mm

Ονομασία Λεπτομέριες Εικόνες
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [00340811]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 10°mm, M6
Combination wrench [00340814]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 13°mm, M8
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [00340817]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 17 mm, M10
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [15000459]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 16°mm, M10

Επισκευή

4.1 Αντικατάσταση καλύμματος βάσης

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.1.1 Αφαίρεση καλύμματος βάσης

1. Αφαιρέστε τον σωλήνα αποστράγγισης.
2. Αφαιρέστε το κάλυμμα αποστράγγισης.
3. Αφαιρέστε το κάλυμμα βάσης.

1. Κόψτε τον εύκαμπτο σωλήνα.
2. Αφαιρέστε τις βίδες.
3. Απασφαλίστε το στοιχείο συγκράτησης.
4. Αφαιρέστε το κάλυμμα βάσης.

4.1.2 Τοποθέτηση καλύμματος βάσης

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.2 Αντικατάσταση μπροστινού πίνακα

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.
'Εχει αφαιρεθεί η μετώπη.
Η πόρτα έχει αφαιρεθεί.
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.
To káluμμα βάσης έχει αφαιρεθεί.→117

4.2.1 Αφαίρεση μπροστινού πίνακα

ΠΡΟΣΟΧΗ

Αιχμηρά άκρα περιβλήματος!

Τραυματιομοί από κοπή

Φοράτε προστατευτικά γάντια.

1.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση.

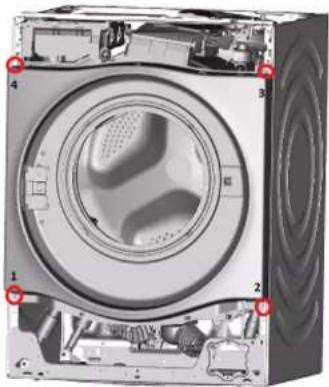

Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4).

1. Αφαιρέστε το μπροστινό πλαίσιο.

4.2.2 Τοποθέτηση μπροστινού πίνακα

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.3.1 Αφαίρεση πόρτας

1. Αφαιρέστε δύο βίδες (1).
2. Απασφαλίστε τα στοιχεία συγκράτησης με πλακέ κατσαβίδι (2).

4.3.2 Τοποθέτηση πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.
Η πόρτα έχει αφαιρεθεί.
To káluμμα βάσης αφαιρέθηκε.→117

4.4.1 Αφαίρεση στεγανοποιητικού πόρτας

1.

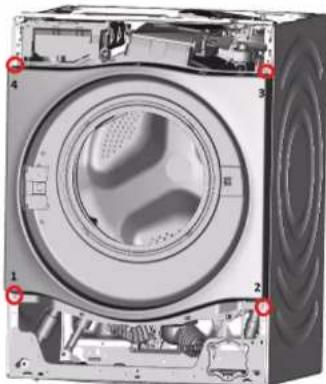

Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4).

1. Λύστε τις βίδες στο πίσω μέρος της συσκευής.

2. Αφαιρέστε τον πάγκο.

3. Απασφαλίστε τα στοιχεία συγκράτησης στη μετώπη επάνω και στη δεξιά πλευρά.

4. Αφαιρέστε τη μετώπη.

5. Αφαιρέστε τη βάση του φωτός τυμπάνου στο επάνω μέρος.

6. Λύστε τις βίδες στο περίβλημα του διανομέα.

8.

Αφαιρέστε τον δακτύλιο τάνυσης από την τσιμούχα με πλαστικό εργαλείο.

1. Βγάλτε το στεγανοποιητικό πόρτας από τον μπροστινό πίνακα.

2. Βγάλτε τον συνδετήρα καλωδίου από την ασφάλεια πόρτας.

3. Αφαιρέστε το μπροστινό πλαίσιο.

Επισκευή

1. Λύστε όλες τις συνδέσεις εύκαμπτου σωλήνα.

1. Αφαιρέστε το στεγανοποιητικό της πόρτας.

4.4.2 Τοποθέτηση στεγανοποιητικού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση μεντεσέ πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες!

Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.
Η πόρτα έχει αφαιρεθεί.
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.
To káluμμα βάσης αφαιρέθηκε.→117
'Εχει αφαιρεθεί ο μπροστινός πίνακας.

4.5.1 Αφαίρεση μεντεσέ πόρτας

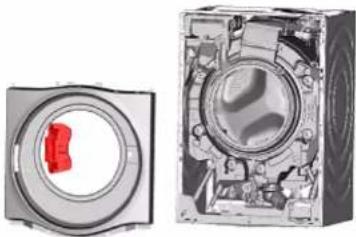

1. Αφαιρέστε δύο βίδες.
2. Αφαιρέστε τον μεντεσέ της πόρτας.

4.5.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.
