WDU28512 - Pesumasin BOSCH - Tasuta kasutusjuhend

Bränd	Bosch
Mudel	WDU28512
Toote tüüp	Pesu-kuivatusmasin
Mõõtmed (K x L x S)	84,5 x 60 x 65 cm
Kaal	74 kg
Elektrivarustus	220-240 V, 50 Hz, 10 A
Pesumaht	8 kg
Kuivatusmaht	5 kg
Maksimaalne tsentrifuugimiskiirus	1400 p/min
Energiaklass	A+++
Põhifunktsioonid	Pesuprogrammid: Puuvill, Sünteetiline, Õrn, Vill, Kiirprogramm; Integreeritud kuivatusfunktsioon; Edasilükatud start; Lapselukk
Hooldus ja puhastus	Filtri ja pesuainesahtli puhastus, Ukse tihendi hooldus, Trumli puhastusprogramm
Ohutus	Enne mis tahes sekkumist ühendage seade vooluvõrgust lahti, Kandke kaitsekindaid, Kasutage originaalosi
Varuosad ja remonditavus	Vahetatavad osad: aluskaas, esipaneel, uks, ukse tihend, uksehing. Vajalikud tööriistad: Torx T20 kruvikeeraja, dünamomeetriline võti, peenikese otsaga tangid
Üldteave	Kasutus- ja remondijuhend saadaval. Sertifikaat: VDE 0701

Korduma kippuvad küsimused - WDU28512 BOSCH

Kuidas vahetada ukse tihendit mu Bosch WDU28512 pesu-kuivatusmasinal?

Ukse tihendi vahetamiseks ühendage seade esmalt vooluvõrgust lahti ja sulgege veevarustus. Eemaldage uks, esipaneel, seejärel kinnitusrõngas plasttööriista abil. Eemaldage vana tihend ja paigaldage uus vastupidises järjekorras. Kandke kaitsekindaid teravate servade eest.

Milliseid tööriistu on selle pesumasina remondiks vaja?

Soovitatavad tööriistad hõlmavad: Torx T20 kruvikeeraja puurimisvõimalusega, dünamomeetriline võti (20-100 Nm), lame kruvikeeraja (3,5 mm ja 5,5 mm), peenikese otsaga tangid, lõiketangid ja kombineeritud mutrivõtmed (10, 13, 16, 17 mm). Vajalikud on ka kaitsekindad.

Kuidas eemaldada esipaneel Bosch WDU28512-lt?

Veenduge, et seade on pingevaba ja vooluvõrgust lahti ühendatud. Eemaldage pesuainesahtel, juhtpaneel, uks, ukse tihend ja aluskaas. Keerake lahti kruvid järjekorras 1-2-3-4 (vt juhendit) ja tõstke paneel üles. Olge ettevaatlik teravate servade suhtes: kandke kindaid.

Mida teha, kui mu pesumasin ei lülitu sisse?

Kontrollige esmalt, et seade on korralikult ühendatud ja kaitse pole läbi põlenud. Veenduge, et uks on korralikult suletud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega. Ärge proovige ise parandada ilma seadet vooluvõrgust lahti ühendamata.

Kuidas puhastada äravoolufiltrit?

Ühendage seade vooluvõrgust lahti ja tühjendage järelejäänud vesi. Eemaldage äravoolukate all paremal, keerake filter lahti vastupäeva, puhastage seda jooksva vee all, seejärel pange tagasi. Keerake kate kinni. Tehke seda regulaarselt ummistuste vältimiseks.

Kas ma saan ise uksehingi parandada?

Jah, kui järgite ohutusjuhiseid. Ühendage seade vooluvõrgust lahti, eemaldage uks, tihend, aluskaas ja esipaneel. Keerake lahti hinge kaks kruvi ja vahetage see välja. Olge ettevaatlik hingepiirkonnas, et vältida sõrmede kinnijäämist.

Mis on selle mudeli kuivatusmaht?

Kuivatusmaht on ligikaudu 5 kg puuvilla jaoks. Optimaalseks kuivatamiseks ärge ületage seda koormust. Sobivate kuivatusprogrammide osas vaadake juhendit.

Kuidas teha pärast remonti ohutustesti?

Pärast igasugust remonti viige läbi ohutustest vastavalt standardile VDE 0701 või kehtivatele riiklikele eeskirjadele. Kontrollige elektriisolatsiooni ja maandust. Kui te pole kvalifitseeritud, pöörduge spetsialisti poole.

Kust leida originaalvaruosasid mu Bosch WDU28512 jaoks?

Originaalvaruosad on saadaval Bosch'i müügijärgse teeninduse või volitatud saitide kaudu. Kasutage juhendis märgitud osade viitenumbreid (näiteks [15000155] abivahendi jaoks). Kasutage ainult originaalosi ohutuse tagamiseks.

Mida tähendab juhendis olev välguna hoiatussümbol?

See sümbol tähistab elektripinge ohtu. See hoiatab olulistest juhistest elektrilöögi vältimiseks. Enne mis tahes sekkumist ühendage seade vooluvõrgust lahti ja oodake vähemalt 60 sekundit kondensaatorite tühjenemiseks.

KASUTUSJUHEND WDU28512 BOSCH

1.1 Tähtis teave 69
1.1.1 Eesmärk 69
1.2 Sümbolite selgitus 69
1.2.1 Ohutasemed....69
1.2.2 Ohusümbolid 69
1.2.3 Hoiatuste struktuur 70
1.2.4 Üldised sümbolid....70

Ohutus....71

2.1 Üldised ohutusjuhised....71

2.1.1 Köik kodumasinad....71

Toöriistad ja abinõud....72

Remont....73

4.1 Alumise katte vahetamine 73
4.1.1 Alumise katte eemaldamine....73
4.1.2 Alumise katte paigaldamine 73
4.2 Esipaneeli vahetamine....74
4.2.1 Esipaneeli eemaldamine....74
4.2.2 Esipaneeli paigaldamine....74
4.3 Ukse vahetamine....75
4.3.1 Ukse eemaldamine 75
4.3.2 Ukse paigaldamine....75
4.4 Ukse tihendi vahetamine....76
4.4.1 Ukse tihendi eemaldamine....76
4.4.2 Uksetihendi paigaldamine....77
4.5 Ukse hinge vahetamine....78
4.5.1 Ukse hinge eemaldamine 78
4.5.2 Ukse hinge paigaldamine 78

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANU!		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi või nupu tunnus[00123456] Materjalinumbri tunnus
Olek Kuvalava teksti/akna tunnus (seadme	ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Abitööriist[15000155]	Tööriist plastosade lahtitegemiseks
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga[00340764]	100 mm, splindiga poltidele
Pöördemomendi mutrivöti[15000441]	Pöördemomendi mutrivöti 20-100 Nm
Lapik kruvikeeraja[00340854]	Tera 3,5 mm x 0,6 mm x 100 mm, kaitseisolatsioon 1000 V AC
Lapik kruvikeeraja[00340855]	Tera 5,5 mm x 1,0 mm x 125 mm, kaitseisolatsioon 1000 V AC
Peeneotsalised tan-gid, nurga all[00341269]	Pikkus 200 mm
Külg-lõiketangid[00342182]	Pikkus: 200 mm

Määramine Üksikasjad Kujutised
Kombineeritud mut-rivõti[00340811]	Mutrivõtme suurus 10°mm, M6
Combination wrench[00340814]	Mutrivõtme suurus 13°mm, M8
Kombineeritud mut-rivõti[00340817]	Mutrivõtme suurus 17 mm, M10
Kombineeritud mut-rivõti[15000459]	Mutrivõtme suurus 16°mm, M10

Remont

4.1 Alumise katte vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.1.1 Alumise katte eemaldamine

1. Eemaldage vee tühjendusvoolik.
2. Eemaldage äravoolu kate.
3. Eemaldage alumine kate.

1. Pange klamber väljavooluvooliku külge.
2. Eemaldage poldid.
3. Vabastage kinnituselement.
4. Eemaldage alumine kate.

4.1.2 Alumise katte paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.2 Esipaneeli vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.
Välispaneel on eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud
√ Aluse kate on eemaldatud.→73

4.2.1 Esipaneeli eemaldamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

1.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

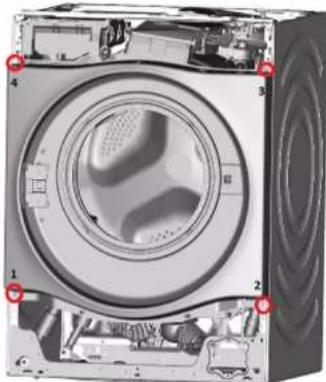

Eemaldage poldid alljärgnevas järjekorras (1-2-3-4).

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.3.1 Ukse eemaldamine

1. Eemaldage kaks polti (1).
2. Vabastage kinnituselemendid lapiku kruvikeerajaga (2).

4.4 Ukse tihendi vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.
Uks on eemaldatud.
√ Aluse kate eemaldatud.→73

4.4.1 Ukse tihendi eemaldamine

1.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Eemaldage poldid alljärgnevas järjekorras (1-2-3-4).

1. Vabastage seadme tagaküljel olevad poldid.

2. Eemaldage tööpind.

3. Vabastage välispaneeli kinnituselemendid ülevalt ja paremalt küljelt.

4. Eemaldage välispaneel.

5. Eemaldage üleval asuva trumli valgustuse hoidik.

6. Vabastage jaoturi korpuse poldid.

8.

TÄHELEPANU!

Pinna kahjustamise oht!

Valede tööriistadega võib seadme pind saada kriimustada.

- Kasutage pingutusrönga vahetamisel ainult plastikust tööriistu.

Eemaldage pingutusröngas muhvist plastikust tööriista abil.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaabliühendus ukselukult.
3. Eemaldage esipaneel.

Remont

1. Vabastage köik voolikuühendused.

4.5 Ukse hinge vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

- Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud.
√ Aluse kate eemaldatud.→73
Esipaneel on eemaldatud.

4.5.1 Ukse hinge eemaldamine

1. Eemaldage kaks polti.
2. Eemaldage ukse hing.
