WDU28512 - Waschmaschine BOSCH - Kostenlose Bedienungsanleitung

Marke	Bosch
Modell	WDU28512
Produkttyp	Waschtrockner
Abmessungen (H x B x T)	84,5 x 60 x 65 cm
Gewicht	74 kg
Stromversorgung	220-240 V, 50 Hz, 10 A
Waschkapazität	8 kg
Trocknungskapazität	5 kg
Max. Schleuderzahl	1400 U/min
Energieeffizienzklasse	A+++
Hauptfunktionen	Waschprogramme: Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Schnellprogramm; Integrierte Trocknungsfunktion; Startzeitvorwahl; Kindersicherung
Pflege und Reinigung	Filter- und Reinigungsmittelschublade reinigen, Türdichtung pflegen, Trommelreinigungsprogramm
Sicherheit	Gerät vor jedem Eingriff vom Netz trennen, Schutzhandschuhe tragen, Originalteile verwenden
Ersatzteile und Reparierbarkeit	Austauschbare Teile: Bodenplatte, Frontplatte, Tür, Türdichtung, Türscharnier. Benötigte Werkzeuge: Torx-Schraubendreher T20, Drehmomentschlüssel, Spitzzange
Allgemeine Informationen	Bedienungs- und Reparaturanleitung erhältlich. Zertifizierung: VDE 0701

Häufig gestellte Fragen - WDU28512 BOSCH

Wie ersetze ich die Türdichtung meines Bosch WDU28512 Waschtrockners?

Um die Türdichtung zu ersetzen, trennen Sie zuerst das Gerät vom Netz und schließen Sie den Wasserhahn. Entfernen Sie die Tür, die Frontplatte und dann die Spannschelle mit einem Kunststoffwerkzeug. Lösen Sie die alte Dichtung und installieren Sie die neue in umgekehrter Reihenfolge. Tragen Sie Schutzhandschuhe gegen scharfe Kanten.

Welche Werkzeuge werden zur Reparatur dieses Waschtrockners benötigt?

Die empfohlenen Werkzeuge umfassen: einen Torx-Schraubendreher T20 mit Bohrung, einen Drehmomentschlüssel (20-100 Nm), einen Schlitzschraubendreher (3,5 mm und 5,5 mm), eine Spitzzange, eine Seitenschneider und Kombischlüssel (10, 13, 16, 17 mm). Schutzhandschuhe sind ebenfalls erforderlich.

Wie entferne ich die Frontplatte des Bosch WDU28512?

Stellen Sie sicher, dass das Gerät spannungsfrei und vom Netz getrennt ist. Entfernen Sie die Reinigungsmittelschublade, die Bedienblende, die Tür, die Türdichtung und die Bodenplatte. Lösen Sie die Schrauben in der Reihenfolge 1-2-3-4 (siehe Anleitung) und heben Sie die Frontplatte ab. Achten Sie auf scharfe Kanten: Tragen Sie Handschuhe.

Was tun, wenn mein Waschtrockner nicht einschaltet?

Überprüfen Sie zuerst, ob das Gerät ordnungsgemäß angeschlossen ist und die Sicherung nicht ausgelöst hat. Stellen Sie sicher, dass die Tür richtig geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Versuchen Sie nicht, selbst zu reparieren, ohne das Gerät vom Netz zu trennen.

Wie reinige ich den Ablauffilter?

Trennen Sie das Gerät vom Netz und lassen Sie das Restwasser ab. Entfernen Sie die Ablaufabdeckung unten rechts, schrauben Sie den Filter gegen den Uhrzeigersinn ab, reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn wieder ein. Schrauben Sie die Abdeckung wieder fest. Führen Sie diesen Vorgang regelmäßig durch, um Verstopfungen zu vermeiden.

Kann ich das Türscharnier selbst reparieren?

Ja, wenn Sie die Sicherheitshinweise beachten. Trennen Sie das Gerät vom Netz, entfernen Sie die Tür, die Dichtung, die Bodenplatte und die Frontplatte. Lösen Sie die beiden Schrauben des Scharniers und ersetzen Sie es. Achten Sie auf den Scharnierbereich, um ein Einklemmen der Finger zu vermeiden.

Wie hoch ist die Trocknungskapazität dieses Modells?

Die Trocknungskapazität beträgt ca. 5 kg für Baumwolle. Überschreiten Sie diese Beladung nicht für ein optimales Trocknungsergebnis. Beachten Sie die Anleitung für geeignete Trocknungsprogramme.

Wie führe ich einen Sicherheitstest nach der Reparatur durch?

Führen Sie nach jeder Reparatur einen Sicherheitstest gemäß der Norm VDE 0701 oder den geltenden nationalen Vorschriften durch. Überprüfen Sie die elektrische Isolierung und Erdung. Wenn Sie nicht qualifiziert sind, ziehen Sie einen Fachmann hinzu.

Wo finde ich Original-Ersatzteile für meinen Bosch WDU28512?

Original-Ersatzteile sind beim Bosch-Kundendienst oder auf autorisierten Websites erhältlich. Verwenden Sie die in der Anleitung angegebenen Teilenummern (z.B. [15000155] für das Hilfswerkzeug). Verwenden Sie nur Originalteile, um die Sicherheit zu gewährleisten.

Was bedeutet das Gefahrensymbol mit dem Blitz in der Anleitung?

Dieses Symbol weist auf eine Gefahr durch elektrische Spannung hin. Es macht auf wichtige Anweisungen zur Vermeidung von Stromschlägen aufmerksam. Trennen Sie vor jedem Eingriff das Gerät vom Netz und warten Sie mindestens 60 Sekunden, damit sich die Kondensatoren entladen.

BEDIENUNGSANLEITUNG WDU28512 BOSCH

2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Page 59 of 265

2021-02-19_8001214500 Autoriöigus: BSH Hausgeräte GmbH Lk 70 alates 265

Reparatur Hinweise - Waschtrockner

i Zu diesem Dokument.... 102

1.1 Wichtige Hinweise: 102
1.1.1 Zweck 102

1.2 Zeichenerklärung.... 102

1.2.1 Gefahrenstufen.... 102

1.2.2 Gefahrensymbole 102

1.2.3 Struktur der Warnhinweise.... 103

1.2.4 Allgemeine Symbole 103

Sicherheit....104

2.1 Allgemeine Sicherheitshinweise 104

2.1.1 Alle Hausgeräte 104

Werkzeuge und Hilfsmittel.... 105

Instandsetzen 106

4.1 Austauschen der Sockelabdeckung 106

4.1.1 Ausbauen der Sockelabdeckung.... 106

4.1.2 Einbauen der Sockelabdeckung.... 106

4.2 Austauschen der Frontblende.... 107

4.2.1 Ausbauen der Frontblende 107

4.2.2 Einbauen der Frontblende 107

4.3 Tür austauschen....108

4.3.1 Ausbauen der Tür 108

4.3.2 Einbauen der Tür 108

4.4 Austauschen der Türdichtung....109

4.4.1 Ausbauen der Türdichtung.... 109

4.4.2 Einbauen der Türdichtung 110

4.5 Türscharnier austauschen.... 111

4.5.1 Ausbauen des Türscharniers 111

4.5.2 Einbauen des Türscharniers 111

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
⚠ GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
⚠️ WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
⚠️ VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

2021-02-19_8001214500 Copyright by BSH Hausgeräte GmbH Seite 103 von 265

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Hilfswerkzeug [15000155]	Montagekeil zum Ausrasten von Plastikteilen
Schraubendreher Torx T20 mit Boh-rung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Drehmoment-Schlüssel [15000441]	Drehmoment-Schlüssel 20 - 100 Nm
Schlitzschrauben-dreher [00340854]	Klinge 3,5 mm x 0,6 mm x 100 mm, Schutzisolation 1000 V Wechselstrom
Schlitzschrauben-dreher [00340855]	Klinge 5,5 mm x 1,0 mm x 125 mm, Schutzisolation 1000 V Wechselstrom
Spitzange, gebo-gen [00341269]	Länge 200 mm
Seitenschneider [00342182]	Länge: 200 mm

Bezeichnung Details Bilder
Gabel-Ringschlüssel[00340811]	Schlüsselweite 10°mm, M6
Combination wrench[00340814]	Schlüsselweite 13°mm, M8
Gabel-Ringschlüssel[00340817]	Schlüsselweite 17 mm, M10
Gabel-Ringschlüssel[15000459]	Schlüsselweite 16°mm, M10

Instandsetzen

4.1 Austauschen der Sockelabdeckung

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

4.1.1 Ausbauen der Sockelabdeckung

1. Den Ablaufschlauch entfernen.
2. Die Ablaufabdeckung entfernen.
3. Die Sockelabdeckung entfernen.

1. Den Schlauch lösen.
2. Die Schrauben entfernen.
3. Das Rastelement lösen.
4. Die Sockelabdeckung entfernen.

4.1.2 Einbauen der Sockelabdeckung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.2 Austauschen der Frontblende

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.
Bedienblende ist abgebaut.
√ Tür ist ausgebaut.
√ Türdichtung ist demontiert.
√ Die Sockelabdeckung ist entfernt worden.→ Seite 106

4.2.1 Ausbauen der Frontblende

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

Schutzhandschuhe tragen.

1.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichem.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

▶ Die Komponenten gegen Herunterfallen sichem.

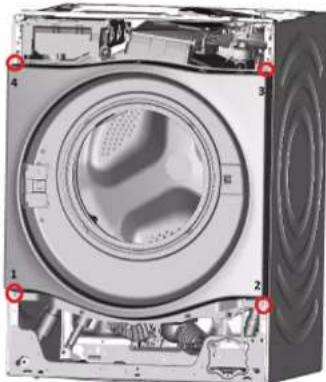

Die Schrauben in der Reihenfolge 1-2-3-4 entfernen.

1. Die Frontblende entfernen.

4.2.2 Einbauen der Frontblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Tür austauschen

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

4.3.1 Ausbauen der Tür

▶ 1. Die beiden Schrauben entfernen (1).
2. Die Rastelemente mit einem Schlitzschraubendreher lösen (2).

4.3.2 Einbauen der Tür

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Türdichtung

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.
√ Tür ist ausgebaut.
√ Die Sockelabdeckung ist entfernt.→ Seite 106

4.4.1 Ausbauen der Türdichtung

1.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichem.

Die Schrauben in der Reihenfolge 1-2-3-4 entfernen.

1. Die Schrauben an der Geräterückseite lösen.
2. Arbeitsplatte abnehmen.
3. Die Rastelemente der Bedienblende oben und rechts lösen.
4. Die Bedienblende entfernen.

5. Die Trommelbeleuchtungshalterung an der Oberseite entfernen.

6. Die Schrauben des Einspülschalengehäuses lösen.

8.

ACHTUNG

Gefahr von Oberflächenschäden!

Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche beschädigt werden.

Für den Austausch des Spannrings dürfen ausschließlich Kunststoffwerkzeuge verwendet werden.

Den Spanning mit einem Kunststoffwerkzeug von der Dichtung entfernen.

1. Die Türdichtung von der Frontblende lösen.
2. Den Kabelsteckverbinder von der Türverriegelung lösen.
3. Die Frontblende entfernen.

Instandsetzen

1. Alle Schlauchanschlüsse lösen.

1. Die Türdichtung entfernen.

4.4.2 Einbauen der Türdichtung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Türscharnier austauschen

VORSICHT

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

▶ Nicht in den Scharnierbereich greifen.

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.
√ Tür ist ausgebaut.
√ Türdichtung ist demontiert.
√ Die Sockelabdeckung ist entfernt.→ Seite 106
Das Frontpanel ist entfernt worden.

4.5.1 Ausbauen des Türscharniers

1. Zwei Schrauben entfernen.
2. Das Türscharnier entfernen.

4.5.2 Einbauen des Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.
