Marque	Bosch
Modèle	WDU28512
Type de produit	Lave-linge séchant
Dimensions (H x L x P)	84,5 x 60 x 65 cm
Poids	74 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Capacité de lavage	8 kg
Capacité de séchage	5 kg
Vitesse d'essorage maximale	1400 tr/min
Classe énergétique	A+++
Fonctions principales	Programmes de lavage : Coton, Synthétique, Délicat, Laine, Programme rapide ; Fonction de séchage intégrée ; Départ différé ; Sécurité enfants
Entretien et nettoyage	Nettoyage du filtre et du bac à produits, Entretien du joint de porte, Programme de nettoyage du tambour
Sécurité	Débrancher l'appareil avant toute intervention, Porter des gants de protection, Utiliser des pièces d'origine
Pièces détachées et réparabilité	Pièces remplaçables : couvercle de base, panneau de façade, porte, joint de porte, charnière de porte. Outils nécessaires : tournevis Torx T20, clé dynamométrique, pince à bec fin
Informations générales	Notice d'utilisation et de réparation disponible. Certification : VDE 0701

FOIRE AUX QUESTIONS - WDU28512 BOSCH

Comment remplacer le joint de porte de mon lave-linge Bosch WDU28512 ?

Pour remplacer le joint de porte, débranchez d'abord l'appareil et fermez l'arrivée d'eau. Retirez la porte, le panneau de façade, puis le collier de serrage à l'aide d'un outil en plastique. Défaites l'ancien joint et installez le nouveau en suivant l'ordre inverse. Portez des gants de protection contre les bords tranchants.

Quels outils sont nécessaires pour réparer ce lave-linge ?

Les outils recommandés incluent : un tournevis Torx T20 avec perçage, une clé dynamométrique (20-100 Nm), un tournevis plat (3,5 mm et 5,5 mm), une pince à bec fin, une pince coupante, et des clés mixtes (10, 13, 16, 17 mm). Des gants de protection sont également nécessaires.

Comment retirer le panneau de façade du Bosch WDU28512 ?

Assurez-vous que l'appareil est hors tension et débranché. Retirez le bac à produits, le panneau de commande, la porte, le joint de porte et le couvercle de base. Dévissez les vis dans l'ordre 1-2-3-4 (voir notice) et soulevez le panneau. Attention aux bords tranchants : portez des gants.

Que faire si mon lave-linge ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le fusible n'a pas sauté. Assurez-vous que la porte est bien fermée. Si le problème persiste, contactez le service après-vente. Ne tentez pas de réparer vous-même sans débrancher l'appareil.

Comment nettoyer le filtre de vidange ?

Débranchez l'appareil et videz l'eau restante. Retirez le capot de vidange en bas à droite, dévissez le filtre dans le sens inverse des aiguilles d'une montre, nettoyez-le sous l'eau courante, puis remettez-le en place. Revissez le capot. Effectuez cette opération régulièrement pour éviter les obstructions.

Puis-je réparer moi-même la charnière de porte ?

Oui, si vous suivez les consignes de sécurité. Débranchez l'appareil, retirez la porte, le joint, le couvercle de base et le panneau de façade. Dévissez les deux vis de la charnière et remplacez-la. Faites attention à la zone de la charnière pour éviter de vous coincer les doigts.

Quelle est la capacité de séchage de ce modèle ?

La capacité de séchage est d'environ 5 kg pour le coton. Pour un séchage optimal, ne dépassez pas cette charge. Consultez la notice pour les programmes de séchage adaptés.

Comment effectuer un test de sécurité après réparation ?

Après toute réparation, effectuez un test de sécurité selon la norme VDE 0701 ou les régulations nationales en vigueur. Vérifiez l'isolation électrique et la mise à la terre. Si vous n'êtes pas qualifié, faites appel à un professionnel.

Où trouver des pièces détachées d'origine pour mon Bosch WDU28512 ?

Les pièces détachées d'origine sont disponibles auprès du service après-vente Bosch ou sur des sites agréés. Utilisez les références de pièces indiquées dans la notice (par exemple [15000155] pour l'outil auxiliaire). N'utilisez que des pièces d'origine pour garantir la sécurité.

Que signifie le symbole de danger avec un éclair dans la notice ?

Ce symbole indique un danger de tension électrique. Il signale des consignes importantes pour éviter les électrocutions. Avant toute intervention, débranchez l'appareil et attendez au moins 60 secondes pour la décharge des condensateurs.

MODE D'EMPLOI WDU28512 BOSCH

i Over dit document.... 47

Conseils de réparation - Lave-linge séchant

i A propos de ce document....91

1.1 Informations importantes....91

1.1.1 Objectif 91

1.2 Explication des symboles....91

1.2.1 Niveaux de risque 91

1.2.2 Symboles de danger 91

1.2.3 Structure des indications d'avertissement 92

1.2.4 Symboles généraux 92

Sécurité....93

2.1 Consignes de sécurité générales....93

2.1.1 Tous les appareils électroménagers.... 93

Outils et aides....94

Réparation 95

4.1 Changer le couvercle de base 95
4.1.1 Retirer le couvercle de base 95
4.1.2 Montage du couvercle de base 95
4.2 Changer le panneau de façade....96
4.2.1 Retirer le panneau de façade....96
4.2.2 Monter le panneau de façade 96
4.3 Changer la porte....97
4.3.1 Retirer la porte....97
4.3.2 Monter la porte 97
4.4 Changer le joint de porte....98
4.4.1 Retirer le joint de porte 98
4.4.2 Monter le joint de porte....99
4.5 Changer la chamière de porte 100
4.5.1 Retirer la charnière de porte 100
4.5.2 Monter la charnière de porte.... 100

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magné-tique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

Réparation

4.1 Changer le couvercle de base

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.1.1 Retirer le couvercle de base

1. Retirer le flexible de vidange.
2. Retirer le capot de vidange.
3. Retirer le couvercle de base.

1. Déclipser le flexible.
2. Retirer les vis.
3. Retirer l'élément de fixation.
4. Retirer le couvercle de base.

4.1.2 Montage du couvercle de base

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Changer le panneau de façade

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
√ Panneau de commande a été retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Couvercle de base a été retiré.→95

4.2.1 Retirer le panneau de façade

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

Porter des gants de protection.

1.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

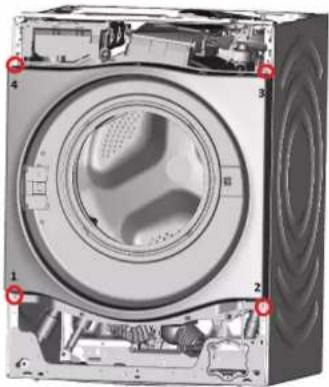

Retirer les vis dans l'ordre suivant (1-2-3-4).

1. Retirer le panneau de façade.

4.2.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Changer la porte

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.3.1 Retirer la porte

1. Retirer deux vis (1).
2. Ouvrir les éléments de fixation avec un tournevis plat (2).

4.3.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Changer le joint de porte

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
Porte a été retirée.
√ Couvercle de base a été retiré.→95

4.4.1 Retirer le joint de porte

1.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute.

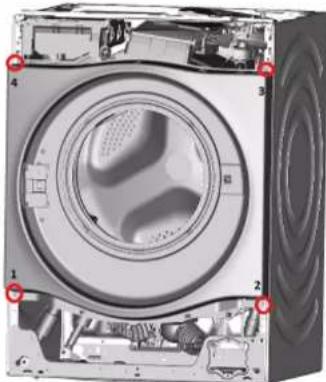

Retirer les vis dans l'ordre suivant (1-2-3-4).

1. Desserrer les vis à l'arrière de l'appareil.

2. Retirer le dessus.

3. Retirer les éléments de fixation du panneau de commande en haut et à droite.

4. Retirer le panneau de commande.

5. Retirer le support de la lumière du tambour en partie supérieure.

6. Desserrer les vis du boîtier du distributeur.

8.

ATTENTION!

Risque de dommage superficiel !

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.
2. Débrancher le connecteur de câble de la fermeture de porte.
3. Retirer le panneau de façade.

Réparation

1. Retirer tous les raccords de flexibles.

4.4.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Changer la charnière de porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

- Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Couvercle de base a été retiré.→95
√ Panneau de façade a été retiré.

4.5.1 Retirer la charnière de porte

1. Retirer deux vis.
2. Retirer la charnière de la porte.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.
