Märke	Bosch
Modell	WDU28512
Produkttyp	Tvättmaskin med torkfunktion
Mått (H x B x D)	84,5 x 60 x 65 cm
Vikt	74 kg
Strömförsörjning	220-240 V, 50 Hz, 10 A
Tvättkapacitet	8 kg
Torkkapacitet	5 kg
Maximal centrifugeringshastighet	1400 varv/min
Energiklass	A+++
Huvudfunktioner	Tvättprogram: Bomull, Syntet, Fintvätt, Ull, Sniktprogram ; Inbyggd torkfunktion ; Fördröjd start ; Barnlås
Underhåll och rengöring	Rengöring av filter och tvättmedelsfack, Underhåll av dörrtätning, Trumrengöringsprogram
Säkerhet	Koppla bort apparaten före ingrepp, Använd skyddshandskar, Använd originaldelar
Reservdelar och reparerbarhet	Utbytbara delar: bottenlock, frontpanel, dörr, dörrtätning, dörrgångjärn. Nödvändiga verktyg: Torx T20 skruvmejsel, momentnyckel, spetstång
Allmän information	Bruks- och reparationsanvisning tillgänglig. Certifiering: VDE 0701

Vanliga frågor - WDU28512 BOSCH

Hur byter jag dörrtätningen på min Bosch WDU28512?

För att byta dörrtätningen, koppla först bort apparaten och stäng av vattentillförseln. Ta bort dörren, frontpanelen och sedan klämringen med ett plastverktyg. Ta bort den gamla tätningen och installera den nya i omvänd ordning. Använd skyddshandskar mot vassa kanter.

Vilka verktyg behövs för att reparera denna tvättmaskin?

Rekommenderade verktyg inkluderar: en Torx T20 skruvmejsel med hål, en momentnyckel (20-100 Nm), en platt skruvmejsel (3,5 mm och 5,5 mm), en spetstång, en avbitartång och kombinationsnycklar (10, 13, 16, 17 mm). Skyddshandskar krävs också.

Hur tar jag bort frontpanelen på Bosch WDU28512?

Se till att apparaten är strömlös och urkopplad. Ta bort tvättmedelsfacket, kontrollpanelen, dörren, dörrtätningen och bottenlocket. Skruva loss skruvarna i ordning 1-2-3-4 (se anvisningen) och lyft bort panelen. Var försiktig med vassa kanter: använd handskar.

Vad gör jag om min tvättmaskin inte startar?

Kontrollera först att apparaten är korrekt ansluten och att säkringen inte har gått. Se till att dörren är ordentligt stängd. Om problemet kvarstår, kontakta kundtjänst. Försök inte reparera själv utan att koppla bort apparaten.

Hur rengör jag avloppsfiltret?

Koppla bort apparaten och töm ut restvattnet. Ta bort avloppslocket längst ner till höger, skruva loss filtret moturs, rengör det under rinnande vatten och sätt tillbaka det. Skruva tillbaka locket. Utför denna åtgärd regelbundet för att undvika blockeringar.

Kan jag själv reparera dörrgångjärnet?

Ja, om du följer säkerhetsanvisningarna. Koppla bort apparaten, ta bort dörren, tätningen, bottenlocket och frontpanelen. Skruva loss de två skruvarna på gångjärnet och byt ut det. Var försiktig i gångjärnsområdet för att undvika att klämma fingrarna.

Vad är torkkapaciteten för denna modell?

Torkkapaciteten är cirka 5 kg för bomull. För optimal torkning, överskrid inte denna mängd. Se bruksanvisningen för lämpliga torkprogram.

Hur utför jag ett säkerhetstest efter reparation?

Efter varje reparation, utför ett säkerhetstest enligt standard VDE 0701 eller gällande nationella föreskrifter. Kontrollera elektrisk isolering och jordning. Om du inte är kvalificerad, anlita en professionell.

Var hittar jag originalreservdelar till min Bosch WDU28512?

Originalreservdelar finns hos Boschs kundtjänst eller på auktoriserade webbplatser. Använd de delnummer som anges i anvisningen (t.ex. [15000155] för hjälpverktyg). Använd endast originaldelar för att garantera säkerheten.

Vad betyder farosymbolen med en blixt i bruksanvisningen?

Denna symbol indikerar fara för elektrisk spänning. Den anger viktiga instruktioner för att undvika elektriska stötar. Före varje ingrepp, koppla bort apparaten och vänta minst 60 sekunder för urladdning av kondensatorer.

BRUKSANVISNING WDU28512 BOSCH

1.2 Symbolförklaringar.... 245

1.2.1 Faronivåer 245

1.2.2 Risksymboler.... 245

1.2.3 Varningarnas struktur 246

1.2.4 Allmänna symboler.... 246

Säkerhet 247

2.1 Allmänna säkerhetsanvisningar.... 247

2.1.1 Alla hushållsmaskiner.... 247

Verktyg och hjälpmedel.... 248

Reparation 249

4.1 Byta sockelhölje 249
4.1.1 Ta bort sockelhölje....249
4.1.2 Montera sockelhölje 249
4.2 Byta frontpanel 250
4.2.1 Ta bort frontpanel.... 250
4.2.2 Montera frontpanel 250
4.3 Byta lucka 251
4.3.1 Ta bort lucka 251
4.3.2 Montera lucka.... 251
4.4 Byta luckans tätning....252
4.4.1 Ta bort luckans tätning 252
4.4.2 Montera luckans tätning 253
4.5 Byta luckans gångjärn.... 254
4.5.1 Ta bort luckans gångjärn 254
4.5.2 Montera luckans gångjärn 254

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.

■ Säkra tunga komponenter så att de inte faller ner.

■ Stick inte in kroppsdelar i rörliga komponenter.

Risk för maskinens säkerhet/funktion!

■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulema samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Hjälpverktyg[15000155]	Verktyg för att lossa plastdelar
Skruvmejsel torxT20 med borrhäl[00340764]	100 mm, för skruvar med säker-hetsstift
Momentnyckel[15000441]	Momentnyckel 20 - 100 Nm
Spärskruvmejsel[00340854]	Blad 3,5 mm x 0,6 mm x100 mm, skyddsisolering1000 V AC
Spärskruvmejsel[00340855]	Blad 5,5 mm x 1,0 mm x125 mm, skyddsisolering1000 V AC
Spetstång, böjd[00341269]	Längd 200 mm
Sidavbitare[00342182]	Längd: 200 mm

Beteckning Detaljer Bilder
Kombinationsnyckel [00340811]	Skiftnyckelstorlek 10°mm, M6
Combination w-rench [00340814]	Skiftnyckelstorlek 13°mm, M8
Kombinationsnyckel [00340817]	Skiftnyckelstorlek 17 mm, M10
Kombinationsnyckel [15000459]	Skiftnyckelstorlek 16°mm, M10

Reparation

4.1 Byta sockelhölje

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.1.1 Ta bort sockelhölje

1. Ta bort utloppsslangen.
2. Ta bort utloppshöljet.
3. Ta bort sockelhöljet.

1. Clipsa loss slangen.
2. Ta bort skruvarna.
3. Lossa fästelementet.
4. Ta bort sockelhöljet.

4.1.2 Montera sockelhölje

Montera i omvänd ordning.

Reparation

4.2 Byta frontpanel

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Tvättmedelsfacket har tagits bort.
Kontrollpanelen har tagits bort.
√ Luckan har tagits bort.
Luckans tätning har tagits bort.
Sockelhöljet har tagits bort.→249

4.2.1 Ta bort frontpanel

⚠ FÖRSIKTIGT!

Vassa höljeskanter!

Skärskador

Använd skyddshandskar.

1.

FÖRSIKTIGTI

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

OBS!

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

Säkra komponenter så att de inte faller ner.

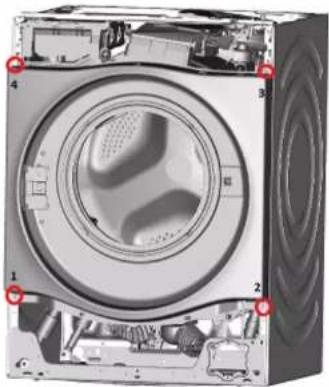

Ta bort skruvarna i ordningen (1-2-3-4).

Montera i omvänd ordning.

Reparation

4.3 Byta lucka

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.3.1 Ta bort lucka

1. Ta bort de tvä skruvarna (1).
2. Lossa fästelementen med en spårskruvmejsel (2).

Montera i omvänd ordning.

Reparation

4.4 Byta luckans tätning

Vassa höljeskanter!

Skärskador

Använd skyddshandskar.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex.

vid botten.

Säkra komponenter så att de inte faller ner.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Tvättmedelsfacket har tagits bort.
√ Luckan har tagits bort.
Sockelhöljet borttaget.→249

4.4.1 Ta bort luckans tätning

1.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

OBS!

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem,

ex. vid botten.

Säkra komponenter så att de inte faller ner.

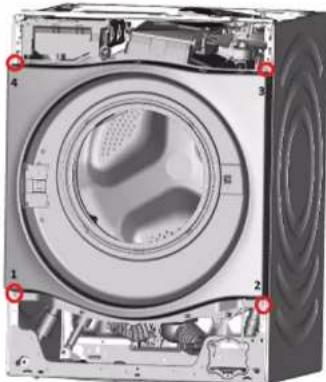

Ta bort skruvarna i ordningen (1-2-3-4).

1. Lossa skruvarna på maskinens baksida.

2. Ta bort arbetsbänken.

3. Lossa kontrollpanelens fästelement längst upp och på höger sida.

4. Ta bort kontrollpanelen.

5. Ta bort trummans lamphållare upptill.

6. Lossa skruvarna till fördelarhöljet.

8.

OBS!

Risk för att ytan skadas!

Maskinens yta kan repas om fel verktyg används.

Använd bara plastverktyg för att byta ut spännringen.

Ta bort spännringen från packningen med ett plastverktyg.

1. Lossa luckans tätning från frontpanelen.
2. Lossa kabelkontakten från luckans läs.
3. Ta bort frontpanelen.

Reparation

1. Ta bort alla slangkopplingar.

1. Ta bort luckans tätning.

4.4.2 Montera luckans tätning

Montera i omvänd ordning.

Reparation

4.5 Byta luckans gångjärn

FÖRSIKTIGT!

Öppna gångsjärnsdelen!

Risk för att fingrar krossas/fastnar

- Stick inte in händerna i gångjärnsdelen.

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Tvättmedelsfacket har tagits bort.
√ Luckan har tagits bort.
√ Luckans tätning har tagits bort.
Sockelhöljet borttaget.→249
√ Frontpanelen har tagits bort.

4.5.1 Ta bort luckans gångjärn

1. Ta bort de två skruvarna.
2. Ta bort luckans gångjärn.

4.5.2 Montera luckans gångjärn

Montera i omvänd ordning.
