Zīmols	Bosch
Modelis	WDU28512
Produkta veids	Mazgātājs-žāvētājs
Izmēri (A x P x D)	84,5 x 60 x 65 cm
Svars	74 kg
Elektrobarošana	220-240 V, 50 Hz, 10 A
Mazgāšanas ietilpība	8 kg
Žāvēšanas ietilpība	5 kg
Maksimālais izgriešanas ātrums	1400 apgr./min
Enerģijas klase	A+++
Galvenās funkcijas	Mazgāšanas programmas: Kokvilna, Sintētika, Delikātais, Vilna, Ātrā programma; Iebūvētā žāvēšanas funkcija; Aizkavēta startēšana; Bērnu drošība
Apkope un tīrīšana	Filtra un produktu trauka tīrīšana, Durvju blīvjavas apkope, Bungas tīrīšanas programma
Drošība	Pirms iejaukšanās atvienot ierīci, Valkāt aizsargcimdus, Izmantot oriģinālās detaļas
Rezerves daļas un remontējamība	Nomaināmās detaļas: pamata vāks, priekšējais panelis, durvis, durvju blīvjava, durvju eņģe. Nepieciešamie instrumenti: Torx T20 skrūvgriezis, dinamometriskā atslēga, tievgalu knaibles
Vispārīga informācija	Lietošanas un remonta instrukcija pieejama. Sertifikācija: VDE 0701

Bieži uzdotie jautājumi - WDU28512 BOSCH

Kā nomainīt durvju blīvi manai Bosch WDU28512 veļas mazgājamajai mašīnai?

Lai nomainītu durvju blīvi, vispirms atvienojiet ierīci un aizveriet ūdens padevi. Noņemiet durvis, priekšējo paneli, pēc tam saspiedes gredzenu ar plastmasas instrumentu. Atbrīvojiet veco blīvi un uzstādiet jauno pretējā secībā. Valkājiet aizsargcimdus pret asajām malām.

Kādi instrumenti nepieciešami šīs veļas mazgājamās mašīnas remontam?

Ieteicamie instrumenti ietver: Torx T20 skrūvgriezi ar urbumu, dinamometrisko atslēgu (20-100 Nm), plakanu skrūvgriezi (3,5 mm un 5,5 mm), tievgalu knaibles, griežņus un kombiinstrumentu atslēgas (10, 13, 16, 17 mm). Nepieciešami arī aizsargcimdi.

Kā noņemt priekšējo paneli Bosch WDU28512?

Pārliecinieties, ka ierīce ir izslēgta un atvienota. Noņemiet produktu trauku, vadības paneli, durvis, durvju blīvi un pamata vāku. Atskrūvējiet skrūves secībā 1-2-3-4 (skatīt instrukciju) un paceliet paneli. Uzmanieties no asām malām: valkājiet cimdus.

Ko darīt, ja mana veļas mazgājamā mašīna neieslēdzas?

Vispirms pārbaudiet, vai ierīce ir pareizi pievienota un vai drošinātājs nav izdedzis. Pārliecinieties, ka durvis ir cieši aizvērtas. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu. Nemēģiniet pašremontēt, neatvienojot ierīci.

Kā notīrīt izplūdes filtru?

Atvienojiet ierīci un izlejiet atlikušo ūdeni. Noņemiet izplūdes vāku apakšējā labajā stūrī, atskrūvējiet filtru pretēji pulksteņrādītāja virzienam, notīriet to zem tekoša ūdens un ievietojiet atpakaļ. Uzskrūvējiet vāku. Veiciet šo darbību regulāri, lai novērstu aizsprostojumus.

Vai es pats varu salabot durvju eņģi?

Jā, ja ievērojat drošības norādījumus. Atvienojiet ierīci, noņemiet durvis, blīvjavu, pamata vāku un priekšējo paneli. Atskrūvējiet abas eņģes skrūves un nomainiet to. Uzmanieties no eņģes zonas, lai neiespiestu pirkstus.

Kāda ir šī modeļa žāvēšanas ietilpība?

Žāvēšanas ietilpība ir aptuveni 5 kg kokvilnai. Optimālai žāvēšanai nepārsniedziet šo slodzi. Skatiet instrukciju par piemērotām žāvēšanas programmām.

Kā veikt drošības testu pēc remonta?

Pēc jebkura remonta veiciet drošības testu saskaņā ar VDE 0701 standartu vai spēkā esošajiem valsts noteikumiem. Pārbaudiet elektroizolāciju un zemējumu. Ja neesat kvalificēts, sazinieties ar speciālistu.

Kur atrast oriģinālās rezerves daļas manam Bosch WDU28512?

Oriģinālās rezerves daļas ir pieejamas Bosch pēcpārdošanas servisā vai pilnvarotās vietnēs. Izmantojiet instrukcijā norādītās detaļu atsauces (piemēram, [15000155] palīginstrumentam). Izmantojiet tikai oriģinālās detaļas, lai garantētu drošību.

Ko nozīmē bīstamības simbols ar zibeni instrukcijā?

Šis simbols norāda uz elektriskā sprieguma bīstamību. Tas signalizē svarīgus norādījumus, lai izvairītos no elektrošoka. Pirms jebkādas iejaukšanās atvienojiet ierīci un nogaidiet vismaz 60 sekundes, lai kondensatori izlādētu.

LIETOŠANAS INSTRUKCIJA WDU28512 BOSCH

Informācija par remontu - Veļasmašīna ar žāvētāju

i Par šo dokumentu.... 146

1.1 Būtiska informācija 146

1.1.1 Mérkis 146

1.2 Simbolu skaidrojums.... 146

1.2.1 Bīstamības līmeni 146

1.2.2 Bīstamības simboli.... 146

1.2.3 Brīdinājumu struktūra 147

1.2.4 Vispārīgie simboli.... 147

Drošiba....148

2.1 Vispārējie drošības norādījumi 148

2.1.1 Visām mājsaimniecības ierīcēm.... 148

Piederumi un palīglīdzekli.... 149

Remonts 150

4.1 Apakšējā vāka nomaina.... 150
4.1.1 Apakšējā vāka nonemśana.... 150
4.1.2 Pamatnes vāka uzstādīšana.... 150
4.2 Priekšējā panela nomaiņa....151
4.2.1 Priekšējā panela nonemšana.... 151
4.2.2 Priekšējā panela uzstādīšana 151
4.3 Durtinu nomaina....152
4.3.1 Durtinu nonemšana.... 152
4.3.2 Durtiņu uzstādīšana 152
4.4 Durtinu blives nomaina 153
4.4.1 Durtiņu blīves nonemšana 153
4.4.2 Durtinu blivējuma uzstādīšana.... 154
4.5 Durtinu engu nomaina.... 155
4.5.1 Durtinu engu nonemšana 155
4.5.2 Durtinu enges uzstādīsana 155

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Brīdinājuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Brīdinājuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Brīdinājuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Brīdinājuma pazinojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīls ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BÍSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt]Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzīmējums Šīkāka informācija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaļu atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu
Momentatslēga [15000441]	Momentatslēga: 20–100 Nm
Plakans skrūvgriezis [00340854]	Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V mainstrāva
Plakans skrūvgriezis [00340855]	Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V mainstrāva
Asknaibles, izliektas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzīmējums Sīkāka informācija Attēli
Kombinētā uz-griežnu atslēga[00340811]	Atslēgas platums 10°mm, M6
Combination wrench[00340814]	Atslēgas platums 13°mm, M8
Kombinētā uz-griežnu atslēga[00340817]	Atslēgas platums 17 mm, M10
Kombinētā uz-griežnu atslēga[15000459]	Atslēgas platums 16°mm, M10

Remonts

4.1 Apakšējā vāka nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

4.1.1 Apakšējā vāka noņemšana

1. Nonemiet aizplüdes cauruli.
2. Nonemiet aizplūdes vāku.
3. Nonemiet pamatnes vāku.

1. Atbrīvojiet cauruli.
2. Izskrūvējiet skrūves.
3. Atvienojiet stiprinājuma elementu.
4. Nonemiet pamatnes vāku.

4.1.2 Pamatnes vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.2 Priekšējā paneļa nomaina

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.
Fascijas panelis ir nonemts.
√ Durtiñas ir nonemtas.
Durtinu blivējums ir nonemts.
√ Nonemts pamatnes väks.→150

4.2.1 Priekšējā paneļa nonņemšana

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

Valkājiet aizsargcimdus.

1.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalu izraisitas traumas.

Nostipriniet detaļu, lai tā nenokristu.

UZMANIBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

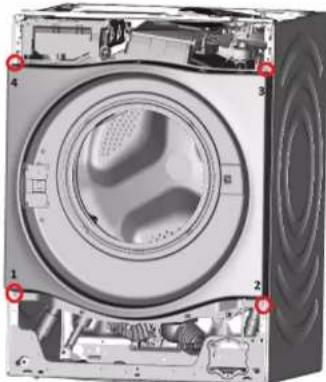

Izskrūvējiet skrūves šādā kārtībā (1-2-3-4).

1. Noņemiet priekšējo paneli.

4.2.2 Priekšējā paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Durtiņu nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

4.3.1 Durtiņu noņemšana

1. Izskrūvējiet divas skrūves (1).
2. Atvienojiet stiprinājuma elementus ar rievotu skrūvgriezi (2).

4.3.2 Durtiņu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durtiņu blīves nomaiņa

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

ESIET PIESARDZİGI

Kritōšu detaļu risks, ko izraisa valīgas skrūves!

Krītošu detalu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekļa atvilktnė.
√ Durtiņas ir nonēmtas.
√ Nonemts pamatnes väks.→150

4.4.1 Durtinu blives noņemšana

1.

ESIET PIESARDZİGI

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Krītošu detalu izraisītas traumas.

Nostipriniet detalu, lai tā nenokristu.

UZMANIBU!

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Citu ierīces detalu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu.

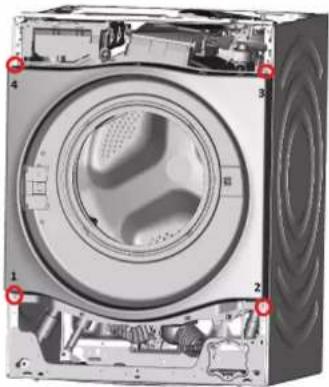

Izskrūvējiet skrūves šādā kārtībā (1-2-3-4).

1. Atskrūvējiet skrūves iekārtas aizmugurē.

2. Nonemiet darbvirsmu.

3. Atvienojiet fascijas panela stiprinājuma elementus augšpusē un labajā pusē.

4. Nonemiet fascijas paneli.

5. Augšpusė noņemiet bunduļa lampiņas turētāju.

6. Atskrūvējiet dozatora korpusa skrūves.

8.

UZMANIBU!

Bojātu virsmu risks!

Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.

- Izmantojiet tikai plastmasas instrumentus, lai nomainītu spriegotāja gredzenu.

Ar plastmasas instrumentu nonemiet spriegotaja gredzenu no blivslega.

1. Nonemiet durvju blivi no priekšējā paneļa.
2. Atvienojiet vada savienotāju no durvju slēga.
3. Nonemiet priekšejo paneli.

Remonts

1. Atvienojiet visus caurułu savienojumus.

1. Nonemiet durtinu blivējumu.

4.4.2 Durtiņu blīvējuma uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durtiņu enģu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekļa atvilktnė.
√ Durtiñas ir nonemtas.
√ Durtiņu blīvējums ir nonēmts.
√ Nonemts pamatnes väks.→150
√ Priekšējais panelis ir nonemts.

4.5.1 Durtinu enğu noņemšana

1. Izskrūvējiet divas skrūves.
2. Nonemiet durtinu engi.

4.5.2 Durtinu enges uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
