Produkta veids	Priekšējās ielādes veļas mašīna
Zīmols	Bosch
Modelis	WIW28541EU
Mazgāšanas ietilpība	8 kg
Maksimālais centrifugēšanas ātrums	1400 apgr./min
Enerģijas klase	E (vecā klasifikācija)
Gada ūdens patēriņš	10500 L
Gada enerģijas patēriņš	175 kWh
Trokšņa līmenis (mazgāšana/centrifugēšana)	51 dB / 76 dB
Izmēri (A x P x D)	84,5 x 60 x 59 cm
Neto svars	70 kg
Elektroapgāde	220-240 V, 10 A, 50 Hz
Mazgāšanas programmas	Kokvilna, Sintētika, Smalkie, Vilna, Ātrā 15 min, utt.
Īpašās funkcijas	Atliktais starts, Bērnu drošība, Bungas tīrīšana
Bungas tips	VarioSoft bungas ar šūnām
Motors	EcoSilence Drive bez siksnas
Apkope un tīrīšana	Regulāra pūku filtra un mazgāšanas līdzekļa atvilktnes tīrīšana
Rezerves daļas un remontējamība	Daļas pieejamas caur Bosch pēcpārdošanas servisu
Drošība	Automātiska izslēgšanās pārkaršanas gadījumā, aizsardzība pret noplūdēm
Vispārīga informācija	Ražots Vācijā, garantija 2 gadi

Bieži uzdotie jautājumi - WIW28541EU BOSCH

Kā iztīrīt manas Bosch WIW28541EU veļas mašīnas bungu?

Izmantojiet programmu Bungas tīrīšana (pieejama uz selektora) ar specifisku tīrīšanas līdzekli vai baltu etiķi. Palaidiet programmu tukšgaitā.

Ko darīt, ja veļas mašīna neizsūknē ūdeni?

Pārbaudiet pūku filtru, kas atrodas apakšējā labajā stūrī, notīriet to. Pārliecinieties, ka iztukšošanas šļūtene nav saliekta vai nosprostota.

Kāpēc bungas griežas lēni?

Tas var būt saistīts ar veļas pārlieku ielādi vai nelīdzsvarotību. Vienmērīgi sadaliet veļu vai samaziniet slodzi.

Kā izmantot atlikto startu?

Izvēlieties programmu, pēc tam nospiediet pogu Atliktais starts, lai iestatītu vēlamo beigu laiku. Apstipriniet, nospiežot Sākt.

Kāda ir maksimālā veļas ietilpība?

Maksimālā ietilpība ir 8 kg programmai Kokvilna. Nepārsniedziet šo slodzi, lai izvairītos no priekšlaicīga nolietojuma.

Veļas mašīna rāda kļūdas kodu E:XX, ko darīt?

Skatiet instrukciju: kods norāda uz problēmu (piem., E:17 = aizsprostota iztukšošana). Notīriet filtru vai zvaniet pēcpārdošanas servisam.

Kā atbloķēt durvis cikla laikā?

Nospiediet pogu Pauze un pagaidiet, līdz durvju indikators nodziest. Ja durvis joprojām ir bloķētas, izslēdziet strāvu un pagaidiet 2 minūtes.

Kādu veļas mazgāšanas līdzekli izmantot?

Izmantojiet priekšējās ielādes mašīnām piemērotu mazgāšanas līdzekli (HE). Izvairieties no pārmērīgām putām. Dozējiet saskaņā ar ražotāja ieteikumiem.

Kā izvairīties no sliktām smakām veļas mašīnā?

Pēc katras mazgāšanas atstājiet durvis pavērtas, regulāri tīriet blīvējumu un mazgāšanas līdzekļa atvilktni. Vienreiz mēnesī palaidiet programmu 90°C temperatūrā.

Kur atrast pilnu lietošanas instrukciju?

Jūs varat lejupielādēt PDF instrukciju mūsu vietnē notice-facile.com, izvēloties vēlamo valodu.

LIETOŠANAS INSTRUKCIJA WIW28541EU BOSCH

Informācija par remontu - Veļas mazgājamā mašīna

i Par šo dokumentu.... 263

1.1 Būtiska informācija 263

1.1.1 Mērkis 263

1.2 Simbolu skaidrojums.... 263

1.2.1 Bīstamības līmeņi 263
1.2.2 Bīstamības simboli.... 263
1.2.3 Brīdinājumu struktūra 264
1.2.4 Vispārīgie simboli.... 264

Piederumi un palīglīdzekli.... 265

Remonts 266

3.1 Fascijas panela nomaina 266

3.1.1 Fascijas panela nonemšana 266
3.1.2 Fascijas panela uzstādīšana.... 267

3.2 Mazgāšanas līdzekļa atvilktnes nomaiņa.... 268

3.2.1 Mazgāšanas līdzekļa atvilktnes izņemšana.... 268
3.2.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana.... 268

3.3 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa 269

3.3.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana 269
3.3.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana 269

3.4 Durtinu nomaina....270

3.4.1 Durtinu nonemšana 270
3.4.2 Durtinu uzstādīsana 270

3.5 Durtinu detalu nomaina.... 271

3.5.1 Durtinu dalu nonemšana....271
3.5.2 Durtinu dalu uzstādīšana.... 271

3.6 Durtinu engu nomaina.... 272

3.6.1 Durtinu enğu nonemšana 272
3.6.2 Durtinu enges uzstādīsana 272

3.7 Durtinu blives nomaina 273

3.7.1 Durtinu blives nonemšana 273
3.7.2 Durtiņu blīvējuma uzstādīšana.... 274

3.8 Durtinu slēga nomaina 275

3.8.1 Durtinu slēga nonemšana.... 275
3.8.2 Durtiņu slēga uzstādīšana 276

3.9 Bunduļa lampiņas nomaiņa 277

3.9.1 Bunduļa lampiņas izņemšana....277
3.9.2 Bunduļa lampiņas uzstādīšana.... 277

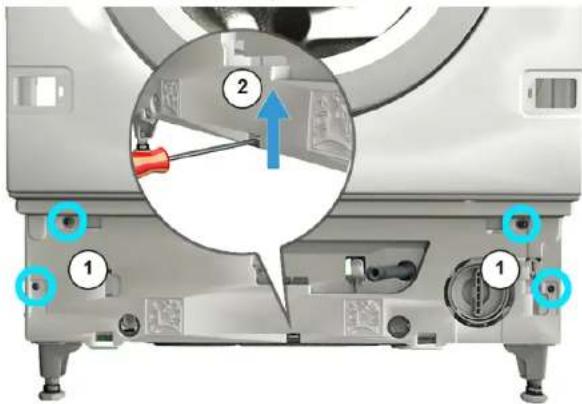

3.10 Apakšējā vāka nomaiņa 278

3.10.1 Apakšējā vāka noņemšana 278
3.10.2 Vāka uzstādīśana.... 279

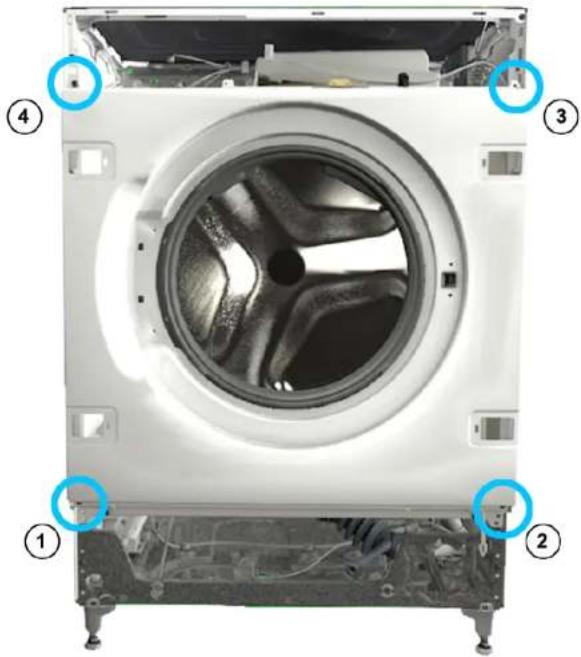

3.11 Priekšējā paneļa nomaiņa 280

3.11.1 Priekšējā panela nonemšana 280
3.11.2 Priekšējā paneļa uzstādīšana.... 281

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BİSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektotrieciens

- Atvienojet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Piederumi un palīglīdzekli

Apzimējums Sīkāka informācija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaļu atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu
Momentatslēga [15000441]	Momentatslēga: 20–100 Nm
Plakans skrūvgrie-zis [00340854]	Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V mainstrāva
Plakans skrūvgrie-zis [00340855]	Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V mainstrāva
Asknaibles, izliektas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informācija Attēli
Kombinētā uz-griežnu atslēga[00340811]	Atslēgas platums 10°mm, M6
Combination wrench[00340814]	Atslēgas platums 13°mm, M8
Kombinētā uz-griežnu atslēga[00340817]	Atslēgas platums 17 mm, M10
Kombinētā uz-griežnu atslēga[15000459]	Atslēgas platums 16°mm, M10

Remonts

3.1 Fascijas panela nomaina

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Sasvērušos ieriču paslidēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalju izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

Kritošu detaļu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti pieklūt.
Iznemta mazgāšanas līdzekla atvilkte.→268

3.1.1 Fascijas panela nonemšana

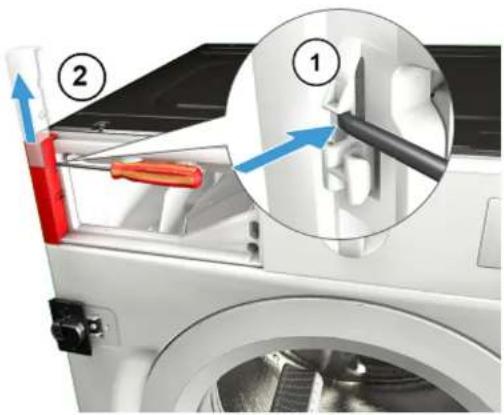

1. 1. Atvienojiet stiprinājuma elementu (1).
2. Nonemiet vāku (2).

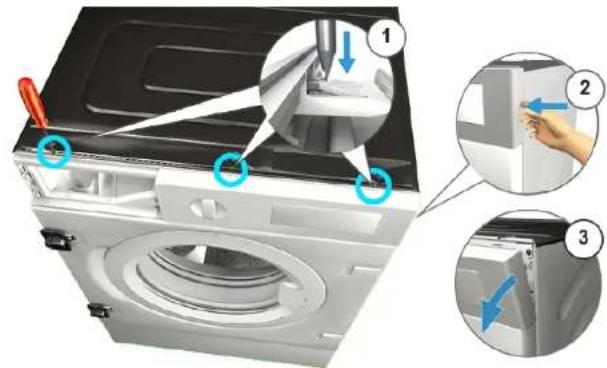

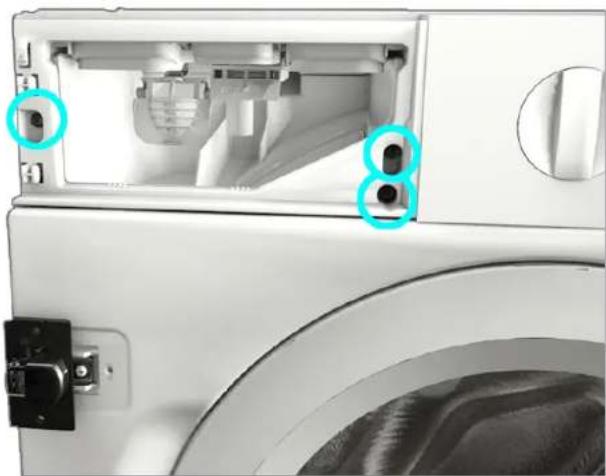

1. Izskrūvējiet skrūves. 3. 1. Atvienojiet stiprinājuma elementus (1, 2).

1. Pavelciet fascijas paneli uz priekšpusi (3).

1. Nonemiet fascijas paneli.

3.1.2 Fascijas paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.2 Mazgāšanas līdzekļa atvilktnes nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.2.1 Mazgāšanas līdzekļa atvilktnes izņemšana

1. Izvelciet mazgāšanas līdzekļa atvilktni.
2. 1. Nospiediet ieliktni lejup (1).
3. Izņemiet mazgāšanas līdzekļa atvilktni (2).

3.2.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.3 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.→268

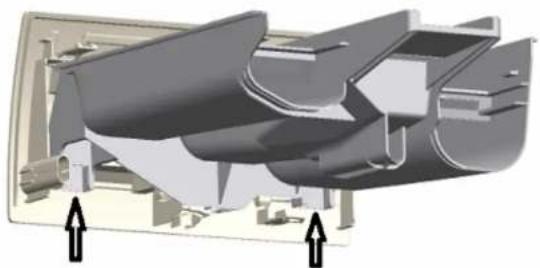

3.3.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana

1. Atvienojiet stiprinājuma elementus.

1. Nonemiet mazgāšanas līdzekļa atvilktnes rokturi.

3.3.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.4 Durtiņu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Atvērtas durtiņas.
Noņemts mēbeļu panelis.

3.4.1 Durtinu nonemšana

1.

UZMANIBU!

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detalu, lai tā nenokristu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

Izskrūvējiet skrūves (1).

1. Virziet durtiņas augšup.

3.4.2 Durtiņu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.5 Durtiņu detaļu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ Nonemts mēbelu panelis.
√ Durtiņas ir nonemtas.→270

- Izjauciet durtiņas no ārpuses uz iekšpusi.

3.5.2 Durtiņu daļu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.6 Durtiņu enģu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.6.1 Durtinu enğu nonemšana

1. Atskrūvējiet divas skrūves.
2. Nonemiet durtiñas.

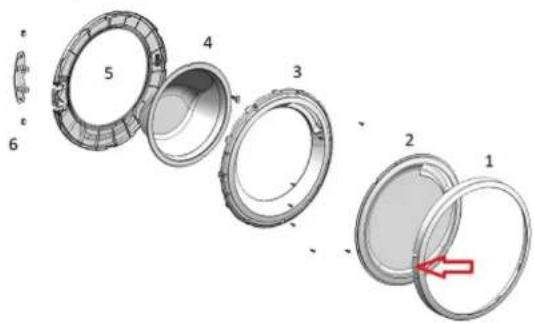

3. Izjauciet durtinas no arpuses uz iekšpusi.

3.6.2 Durtinu enğes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.7 Durtiņu blīves nomaiņa

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Krītošu detalu izraisītas traumas.

Nostipriniet detalu, lai tā nenokristu.

Kritōšu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti pieklūt.
Iznemta mazgāšanas līdzekļa atvilktnė.→268
√ Fascijas panelis ir nonemts.
Durtinas ir nonemtas.→270
Noņemts apakšējais vāks.→278

3.7.1 Durtinu blives nonemšana

1. Atlaidiet valīgāk bunduļa lampiņas aizturi.

Bojātu virsmu risks!

Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.

- Izmantojiet tikai plastmasas instrumentus, lai nomainītu spriegotāja gredzenu.

Ar plastmasas instrumentu nonemiet spriegotaja gredzenu no blivslega.

1. Noņemiet durvju blīvi no priekšējā paneļa.
2. Atvienojiet vada savienotāju no durvju slēga.

Remonts

1. Atskrūvējiet skrūves norādītajā kārtībā.

1. Nonemiet durtinu blivējumu.

3.7.2 Durtiņu blīvējuma uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.8 Durtiņu slēga nomaina

Atbilstīgi Regulai (ES) 2019/2023 mums kā ražotājam ir jānodrošina patērētājiem rezerves durjvu slēdzene, iskaitot remonta instrukciju. Tomēr vēlamies norādīt, ka pēc durjvu slēdzenes mainas kvalificētam elektrikim ir jāpārbauda ierīces elektrodrošība, pirms to sāk darbinat. Elektrikim ir jāvar uzrādīt savu kvalifikāciju atbilstīgi valsts tiesību aktiem, noteikumiem un prasībām.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

√ lerīcei var netraucēti pieklūt.
√ Nonemts mēbeļu panelis.
Fascijas panelis ir nonemts.
√ Durtiņas ir nonemtas.→270
√ Spriegotāja gredzens ir nonemts.
√ Priekšējais panelis ir nonemts.
√ Durtinu blivējums ir nonemts.

3.8.1 Durtiņu slēga noņemšana

1. Atvienojiet durtinu slēga spraudni.
2. Atbrīvojiet durtinu slēgu.

3.8.2 Durtiņu slēga uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

3.9 Bunduļa lampiņas nomaina

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

BRĪDINĀJUMS

Sasvērušos ieriču paslidēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalju izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

UZMANIBU!

Kritōšu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerícei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti pieklūt.
Iznemta mazgāšanas līdzekla atvilkte.→268
Fascijas panelis ir nonemts.

3.9.1 Bunduļa lampiņas izņemšana

1. Izvelciet bunduļa lampiņas turētāju no ierīces.
2. Atvienojiet elektrosavienojumus.
3. Iznemiet bunduļa lampiņu no bunduļa lampiņas turētāja.

3.9.2 Bunduļa lampiņas uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.10 Apakšējā vāka nomaiņa

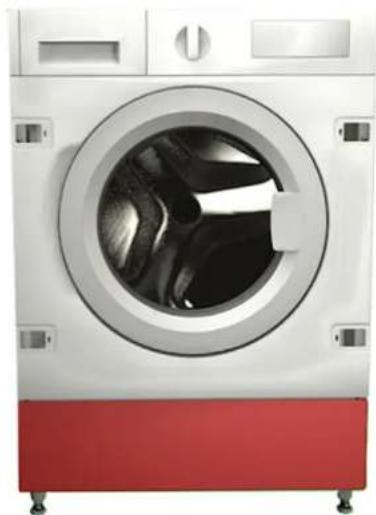

Att. 1: Apakšējā grupējuma nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
lerīcei ir jābūt atvienotai no ūdens padeves.
√ Nonemts mēbeļu panelis.

3.10.1 Apakšējā vāka noņemšana

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerícei ir jābūt atvienotai no ūdens padeves.
1. Nonemiet apakšējo vāku.

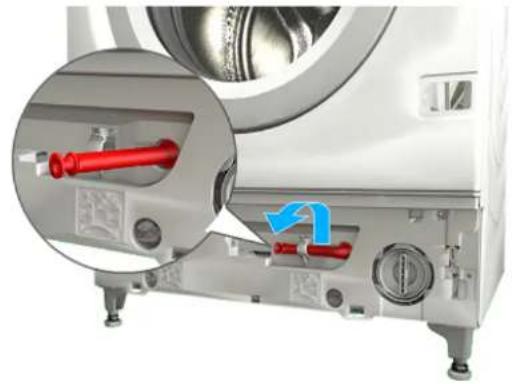

1. Atvienojiet caurulīti no turētāja.


1. 1. Atskrūvējiet skrūvi (1).

2. Nospiediet stiprinājuma punktu un nonemiet, virzot lejup (2).

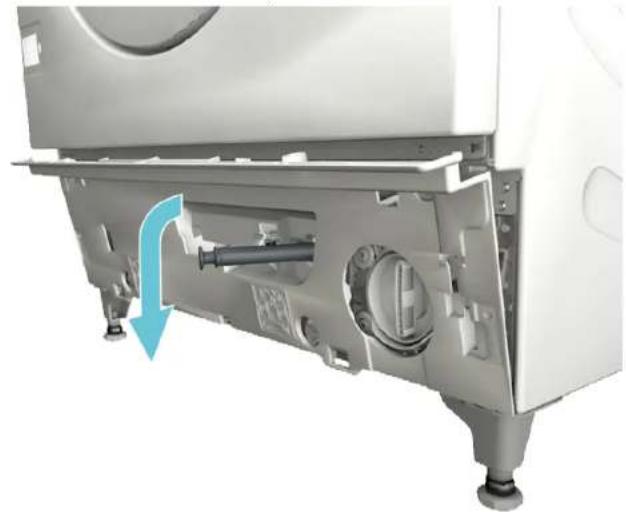

1. Pavelciet grupējuma vāku lejup un nonemiet, virzot uz priekšu.

1. Izvelciet caurulīti no vāka.

3.10.2 Vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.11 Priekšējā paneļa nomaiņa

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti piekļut.
Iznemta mazgāšanas līdzekļa atvilktnė.→268
√ Nonemts mēbeļu panelis.
√ Durtinas ir nonemtas.→270
√ Durtinu blivējums ir nonemts.

3.11.1 Priekšējā paneļa noņemšana

1. Atlaidiet valigāk bunduļa lampiņas aizturi.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritōšu detalu izraisītas traumas.

- Nostipriniet detaļu, lai tā nenokristu.

UZMANIBU!

Kritošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detalu bojājumi vai bojājumi, kas rodas klienta mājās,

em., apakšpuse.

Nostipriniet detalu, lai tā nenokristu.

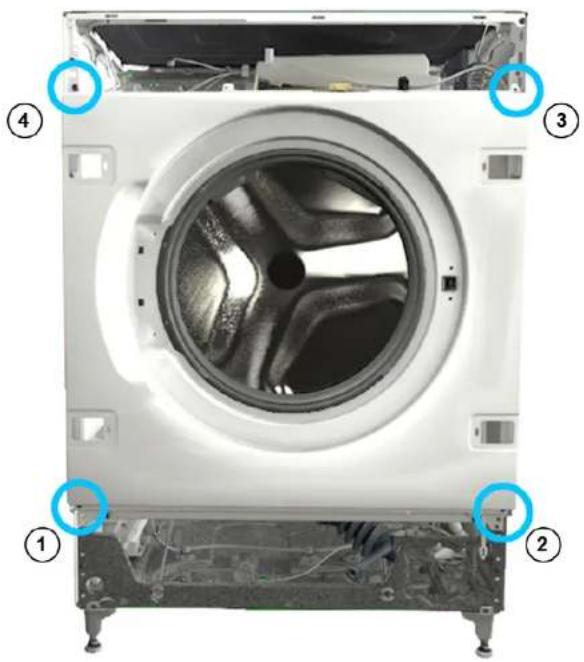

Atskrūvējiet skrūves norādītajā kārtībā.

1. Nonemiet priekšējo paneli.

3.11.2 Priekšējā paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
