Produkttyp	Frontlader-Waschmaschine
Marke	Bosch
Modell	WIW28541EU
Waschkapazität	8 kg
Maximale Schleuderdrehzahl	1400 U/min
Energieeffizienzklasse	E (alte Klassifizierung)
Jährlicher Wasserverbrauch	10500 L
Jährlicher Energieverbrauch	175 kWh
Geräuschpegel (Waschen/Schleudern)	51 dB / 76 dB
Abmessungen (H x B x T)	84,5 x 60 x 59 cm
Nettogewicht	70 kg
Stromversorgung	220-240 V, 10 A, 50 Hz
Waschprogramme	Baumwolle, Synthetik, Feinwäsche, Wolle, Schnell 15 min, etc.
Sonderfunktionen	Startzeitvorwahl, Kindersicherung, Trommelreinigung
Trommeltyp	VarioSoft-Trommel mit Waben
Motor	EcoSilence Drive ohne Riemen
Wartung und Reinigung	Regelmäßige Reinigung des Flusensiebs und der Waschmittelschublade
Ersatzteile und Reparierbarkeit	Ersatzteile über den Bosch-Kundendienst erhältlich
Sicherheit	Automatische Abschaltung bei Überhitzung, Wasserschutz
Allgemeine Informationen	Hergestellt in Deutschland, 2 Jahre Garantie

Häufig gestellte Fragen - WIW28541EU BOSCH

Wie reinige ich die Trommel meiner Bosch WIW28541EU Waschmaschine?

Verwenden Sie das Programm Trommelreinigung (am Programmwähler verfügbar) mit einem speziellen Reinigungsmittel oder weißem Essig. Starten Sie das Programm leer.

Was tun, wenn die Waschmaschine nicht abpumpt?

Überprüfen Sie das Flusensieb unten rechts und reinigen Sie es. Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder verstopft ist.

Warum dreht sich die Trommel langsam?

Dies kann an einer Überladung der Wäsche oder einem Ungleichgewicht liegen. Verteilen Sie die Wäsche gleichmäßig oder reduzieren Sie die Beladung.

Wie verwende ich die Startzeitvorwahl?

Wählen Sie ein Programm, drücken Sie dann die Taste Startzeitvorwahl, um die gewünschte Endzeit einzustellen. Bestätigen Sie durch Drücken von Start.

Was ist die maximale Wäschebeladung?

Die maximale Beladung beträgt 8 kg für das Programm Baumwolle. Überschreiten Sie diese Menge nicht, um vorzeitigen Verschleiß zu vermeiden.

Die Waschmaschine zeigt einen Fehlercode E:XX an, was tun?

Schlagen Sie in der Bedienungsanleitung nach: Der Code zeigt ein Problem an (z.B. E:17 = Abpumpen blockiert). Reinigen Sie das Sieb oder rufen Sie den Kundendienst an.

Wie entriegle ich die Tür während eines Programms?

Drücken Sie die Taste Pause und warten Sie, bis die Türkontrollleuchte erlischt. Wenn die Tür weiterhin blockiert ist, trennen Sie die Stromversorgung und warten Sie 2 Minuten.

Welches Waschmittel soll ich verwenden?

Verwenden Sie ein für Frontlader geeignetes Waschmittel (HE). Vermeiden Sie Schaumüberschuss. Dosieren Sie gemäß den Herstellerangaben.

Wie vermeide ich unangenehme Gerüche in der Waschmaschine?

Lassen Sie die Tür nach jedem Waschen einen Spalt offen, reinigen Sie regelmäßig die Dichtung und die Waschmittelschublade. Starten Sie einmal im Monat ein Programm bei 90°C.

Wo finde ich die vollständige Bedienungsanleitung?

Sie können die PDF-Anleitung auf unserer Website notice-facile.com herunterladen, indem Sie die gewünschte Sprache auswählen.

BEDIENUNGSANLEITUNG WIW28541EU BOSCH

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Page 104 of 481

2021-02-16_8001214498 Autoriöigus: BSH Hausgeräte GmbH Lk 136 alates 481

Remont

Reparatur Hinweise - Waschmaschine

Zu diesem Dokument.... 183

1.1 Wichtige Hinweise: 183
1.1.1 Zweck 183

1.2 Zeichenerklärung.... 183

1.2.1 Gefahrenstufen.... 183

1.2.2 Gefahrensymbole.... 183

1.2.3 Struktur der Warnhinweise.... 184

1.2.4 Allgemeine Symbole 184

3.9.1 Ausbauen der Trommelbeleuchtung 197

3.9.2 Einbauen der Trommelbeleuchtung 197

3.10 Austauschen der unteren Abdeckung.... 198

3.10.1 Ausbauen der unteren Abdeckung.... 198

3.10.2 Abdeckung montieren.... 199

3.11 Austauschen der Frontblende 200

3.11.1 Ausbauen der Frontblende 200

3.11.2 Einbauen der Frontblende 201

Werkzeuge und Hilfsmittel.... 185

Instandsetzen 186

3.1 Austauschen der Bedienblende.... 186

3.1.1 Ausbauen der Bedienblende.... 186

3.1.2 Einbauen der Bedienblende.... 187

3.2 Austauschen der Waschmittelschublade.... 188

3.2.1 Ausbauen der Waschmittelschublade.... 188

3.2.2 Einbauen der Waschmittelschublade.... 188

3.3 Austauschen des Griffs der Waschmittelschublade.... 189

3.3.1 Ausbauen des Griffs der Waschmittelschublade 189

3.3.2 Einbauen des Griffs der Waschmittelschublade 189

3.4 Tür austauschen....190

3.4.1 Ausbauen der Tür 190

3.4.2 Einbauen der Tür 190

3.5 Austauschen der Türkomponenten 191

3.5.1 Ausbauen der Türkomponenten.... 191

3.5.2 Einbauen der Türkomponenten.... 191

3.6 Türscharnier austauschen.... 192

3.6.1 Ausbauen des Türscharniers 192

3.6.2 Einbauen des Türscharniers 192

3.7 Austauschen der Türdichtung.... 193

3.7.1 Ausbauen der Türdichtung.... 193

3.7.2 Einbauen der Türdichtung 194

3.8 Austauschen der Türverriegelung.... 195

3.8.1 Türverriegelung demontieren 195

3.8.2 Türverriegelung montieren.... 196

3.9 Austauschen der Trommelbeleuchtung.... 197

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
	Allgemeiner Warnhinweis
	Gefahr durch elektrische Spannung
	Gefahr durch Explosion
	Gefahr von Schnittverletzungen
	Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
[SEAC]		Kennzeichnung eines Links zu einer Videoanleitung
[TRAC]		Kennzeichnung erforderlicher Werkzeuge
[SHTT]		Kennzeichnung erforderlicher Voraussetzungen
[ACTT]		Kennzeichnung einer Bedingung (Wenn ..., dann ...)
[SDHD]		Kennzeichnung eines Ergebnisses
[Start]	Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Hilfswerkzeug [15000155]	Montagekeil zum Ausrasten von Plastikteilen
Schraubendreher Torx T20 mit Boh-rung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Drehmoment-Schlüssel [15000441]	Drehmoment-Schlüssel 20 - 100 Nm
Schlitzschrauben-dreher [00340854]	Klinge 3,5 mm x 0,6 mm x 100 mm, Schutzisolation 1000 V Wechselstrom
Schlitzschrauben-dreher [00340855]	Klinge 5,5 mm x 1,0 mm x 125 mm, Schutzisolation 1000 V Wechselstrom
Spitzzange, gebo-gen [00341269]	Länge 200 mm
Seitenschneider [00342182]	Länge: 200 mm

Bezeichnung Details Bilder
Gabel-Ringschlüssel[00340811]	Schlüsselweite 10°mm, M6
Combination wrench[00340814]	Schlüsselweite 13°mm, M8
Gabel-Ringschlüssel[00340817]	Schlüsselweite 17 mm, M10
Gabel-Ringschlüssel[15000459]	Schlüsselweite 16°mm, M10

Instandsetzen

3.1 Austauschen der Bedienblende

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 188

3.1.1 Ausbauen der Bedienblende

1. 1. Rastelement lösen (1).
2. Die Abdeckung entfernen (2).

1. Die Schrauben entfernen. 3. 1. Die Rastelemente lösen (1, 2).

1. Die Bedienblende nach vom ziehen (3).

1. Die Bedienblende entfernen.

3.1.2 Einbauen der Bedienblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.2 Austauschen der Waschmittelschublade

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

3.2.1 Ausbauen der Waschmittelschublade

1. Die Waschmittelschublade herausziehen.
2. 1. Druck auf den Einsatz ausüben (1).

3. Die Waschmittelschublade entfernen (2).

3.2.2 Einbauen der Waschmittelschublade

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.3 Austauschen des Griffs der Waschmittelschublade

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 188

3.3.1 Ausbauen des Griffs der Waschmittelschublade

1. Die Rastelemente lösen.

1. Den Griff der Waschmittelschublade entfernen.

3.3.2 Einbauen des Griffs der Waschmittelschublade

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.4 Tür austauschen

VORSICHT

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

- Nicht in den Scharnierbereich greifen.

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Tür ist offen.
√ Die Möbelfront ist demontiert worden.

3.4.1 Ausbauen der Tür

1.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

▶ Die Komponenten gegen Herunterfallen sichem.

Schrauben entfernen (1).

1. Die Tür nach oben entfernen.

3.4.2 Einbauen der Tür

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.5 Austauschen der Türkomponenten

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

▶ Nicht in den Scharnierbereich greifen.

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Möbelfront ist demontiert worden.
√ Tür ist ausgebaut.→ Seite 190

3.5.1 Ausbauen der Türkomponenten

Die Tür von außen nach innen demontieren.

3.5.2 Einbauen der Türkomponenten

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.6 Türscharnier austauschen

VORSICHT

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

▶ Nicht in den Scharnierbereich greifen.

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

3.6.1 Ausbauen des Türscharniers

1. Die beiden Schrauben lösen.
2. Die Tür demontieren.
3. Die Tür von außen nach innen demontieren.

1. Das Türscharnier entfernen.

3.6.2 Einbauen des Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.7 Austauschen der Türdichtung

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

▶ Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 188
Bedienblende ist abgebaut.
√ Tür ist ausgebaut.→ Seite 190
√ Die untere Abdeckung ist entfernt worden.→ Seite 198

3.7.1 Ausbauen der Türdichtung

1. Halter der Trommelinnenbeleuchtung lösen.

Gefahr von Oberflächenschäden!

Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche beschädigt werden.

Für den Austausch des Spannrings dürfen ausschließlich Kunststoffwerkzeuge verwendet werden.

Den Spannring mit einem Kunststoffwerkzeug von der Dichtung entfernen.

1. Die Türdichtung von der Frontblende lösen.
2. Den Kabelsteckverbinder von der Türverriegelung lösen.

Instandsetzen

1. Schrauben in angegebener Reihenfolge lösen.

1. Die Frontblende entfernen.

2. Alle Schlauchanschlüsse trennen.

1. Die Türdichtung entfernen.

3.7.2 Einbauen der Türdichtung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.8 Austauschen der Türverriegelung

Als Hersteller sind wir nach der Verordnung (EU) 2019/2023 verpflichtet, Verbrauchern die Türsicherung, einschließlich Reparturanleitung, als Ersatzteil zur Verfügung zu stellen. Wir möchten jedoch darauf hinweisen, dass nach dem Austausch einer Türsicherung eine elektrotechnische Sicherheitsprüfung durch eine Elektrofachkraft erforderlich ist, bevor das Gerät in Betrieb genommen wird. Diese Person muss nachweislich gemäß den länderspezifischen Gesetzen, Vorschriften und Normen qualifiziert sein.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNUNG

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.

Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Möbelfront ist demontiert worden.
Bedienblende ist abgebaut.
√ Tür ist ausgebaut.→ Seite 190
Der Spanning ist entfernt worden.
Das Frontpanel ist entfernt worden.
√ Türdichtung ist demontiert.

3.8.1 Türverriegelung demontieren

1. Den Stecker der Türverriegelung abziehen.
2. Die Türverriegelung lösen.

1. Die Türverriegelung entfernen.

Instandsetzen

3.8.2 Türverriegelung montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Seite 196 von 481

Instandsetzen

3.9 Austauschen der Trommelbeleuchtung

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

▶ Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 188
Bedienblende ist abgebaut.

3.9.1 Ausbauen der Trommelbeleuchtung

1. Die Trommelbeleuchtungshalterung aus dem Gerät ziehen.
2. Die elektrischen Anschlüsse trennen.
3. Die Trommelbeleuchtung aus der Trommelbeleuchtungshalterung entfernen.

3.9.2 Einbauen der Trommelbeleuchtung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.10 Austauschen der unteren Abdeckung

Abb. 1: Abdeckung Bodengruppe

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Möbelfront ist demontiert worden.

3.10.1 Ausbauen der unteren Abdeckung

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
1. Die untere Abdeckung entfernen.

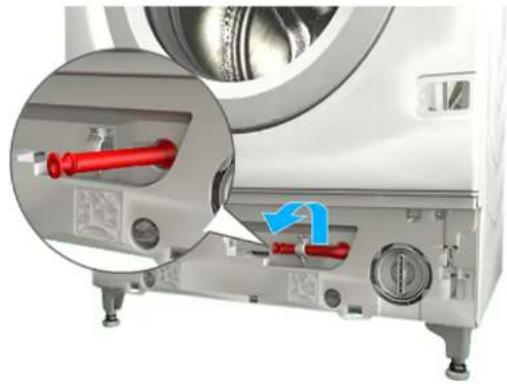

1. Schlauch aus der Halterung lösen.

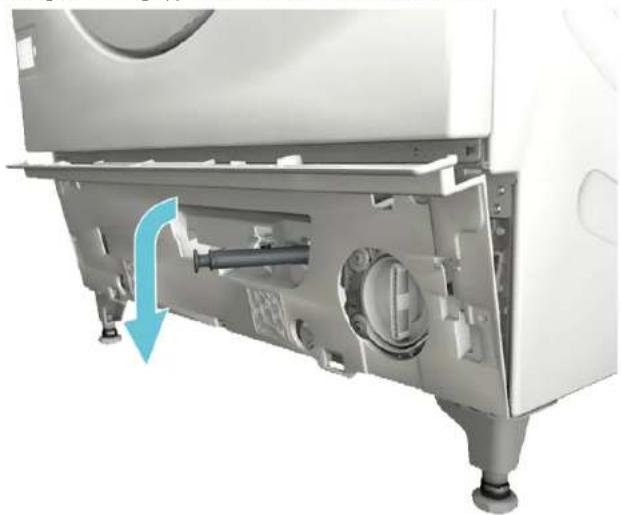

1. 1. Schrauben lösen (1).

2. Haltepunkt durch drücken nach unten lösen (2).

1. Abdeckung der Bodengruppe durch ziehen nach vorne abnehmen.

1. Schlauch aus der Abdeckung herausziehen.

3.10.2 Abdeckung montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.11 Austauschen der Frontblende

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 188
√ Die Möbelfront ist demontiert worden.
√ Tür ist ausgebaut.→ Seite 190
√ Türdichtung ist demontiert.

3.11.1 Ausbauen der Frontblende

1. Halter der Trommelinnenbeleuchtung lösen.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichem.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Schrauben in angegebener Reihenfolge lösen.

1. Die Frontblende entfernen.

3.11.2 Einbauen der Frontblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal 236 ettöl: 481

Javítás

2021-02-16_8001214498 Autortiesibas BSH Hausgeräte GmbH Lappuse 276 no 481

Remonts

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona 324 z 481

2021-02-16_8001214498 Copyright BSH Hausgeräte GmbH Pagina 381 de la 481

Bild 1: Bottengrupphölje

Förutsättning:
