Tipo di prodotto	Lavatrice frontale
Marca	Bosch
Modello	WIW28541EU
Capacità di lavaggio	8 kg
Velocità di centrifuga massima	1400 giri/min
Classe energetica	E (vecchia classificazione)
Consumo d'acqua annuale	10500 L
Consumo energetico annuale	175 kWh
Livello sonoro (lavaggio/centrifuga)	51 dB / 76 dB
Dimensioni (A x L x P)	84,5 x 60 x 59 cm
Peso netto	70 kg
Alimentazione elettrica	220-240 V, 10 A, 50 Hz
Programmi di lavaggio	Cotone, Sintetici, Delicati, Lana, Rapido 15 min, ecc.
Funzioni speciali	Partenza ritardata, Sicurezza bambini, Pulizia cestello
Tipo di cestello	Cestello VarioSoft con alveoli
Motore	EcoSilence Drive senza cinghia
Manutenzione e pulizia	Pulizia regolare del filtro per pelucchi e del cassetto del detersivo
Ricambi e riparabilità	Ricambi disponibili tramite assistenza post-vendita Bosch
Sicurezza	Arresto automatico in caso di surriscaldamento, protezione contro le perdite
Informazioni generali	Prodotto in Germania, garanzia 2 anni

Domande frequenti - WIW28541EU BOSCH

Come pulire il cestello della mia lavatrice Bosch WIW28541EU?

Utilizzare il programma Pulizia cestello (disponibile sul selettore) con un detergente specifico o aceto bianco. Avviare il programma a vuoto.

Cosa fare se la lavatrice non scarica?

Controllare il filtro per pelucchi situato in basso a destra, pulirlo. Assicurarsi che il tubo di scarico non sia piegato o ostruito.

Perché il cestello gira lentamente?

Può essere dovuto a un sovraccarico di bucato o a uno squilibrio. Distribuire il bucato uniformemente o ridurre il carico.

Come utilizzare la partenza ritardata?

Selezionare un programma, quindi premere il tasto Partenza ritardata per impostare l'ora di fine desiderata. Confermare premendo Avvio.

Qual è la capacità massima di bucato?

La capacità massima è di 8 kg per il programma Cotone. Non superare questo carico per evitare un'usura prematura.

La lavatrice visualizza un codice di errore E:XX, cosa fare?

Consultare il manuale: il codice indica un problema (es: E:17 = scarico bloccato). Pulire il filtro o chiamare il servizio di assistenza.

Come sbloccare lo sportello durante il ciclo?

Premere il tasto Pausa e attendere che la spia dello sportello si spenga. Se lo sportello rimane bloccato, spegnere l'alimentazione e attendere 2 minuti.

Che tipo di detersivo utilizzare?

Utilizzare un detersivo adatto alle lavatrici frontali (HE). Evitare eccessi di schiuma. Dosare secondo le raccomandazioni del produttore.

Come evitare i cattivi odori nella lavatrice?

Lasciare lo sportello socchiuso dopo ogni lavaggio, pulire regolarmente la guarnizione e il cassetto del detersivo. Avviare un programma a 90°C una volta al mese.

Dove trovare il manuale di istruzioni completo?

È possibile scaricare il manuale PDF sul nostro sito notice-facile.com selezionando la lingua desiderata.

MANUALE UTENTE WIW28541EU BOSCH

Consigli di riparazione - Lavatrice

i Utilizzo del documento 243

1.1 Avvertenze importanti 243

1.1.1 Scopo 243

1.2 Spiegazione dei simboli 243

1.2.1 Livelli di pericolo 243

1.2.2 Simboli di pericolo.... 243

1.2.3 Struttura degli avvertimenti 244

1.2.4 Simboli generici 244

Strumenti e ausili.... 245

Riparazione.... 246

3.1 Sostituzione del pannello comandi.... 246

3.1.1 Smontaggio del pannello comandi.... 246

3.1.2 Montaggio del pannello comandi 247

3.2 Sostituzione del cassetto del detersivo.... 248

3.2.1 Smontaggio del cassetto del detersivo 248

3.2.2 Montaggio del cassetto del detersivo.... 248

3.3 Sostituzione della maniglia del cassetto del detersivo 249

3.3.1 Smontaggio della maniglia del cassetto del detersivo.... 249

3.3.2 Montaggio della maniglia del cassetto del detersivo 249

3.4 Sostituzione dell'oblò 250

3.4.1 Smontaggio dell'oblò 250

3.4.2 Montaggio dell'oblò 250

3.5 Sostituzione dei componenti dell'oblò 251

3.5.1 Smontaggio dei componenti dell'oblò 251

3.5.2 Montaggio dei componenti dell'oblò.... 251

3.6 Sostituzione della cerniera dell'oblò 252

3.6.1 Rimozione della cerniera dell'oblò 252

3.6.2 Montaggio della cerniera dell'oblò 252

3.7 Sostituzione della guarnizione dell'oblò.... 253

3.7.1 Rimozione della guarnizione dell'oblò 253

3.7.2 Installazione della guarnizione dell'oblò 254

3.8 Sostituzione del blocco porta.... 255

3.8.1 Smontaggio del blocco porta.... 255

3.8.2 Montaggio del blocco porta.... 256

3.9 Sostituzione della luce del cestello 257

3.9.1 Smontaggio della luce del cestello.... 257

3.9.2 Montaggio della luce del cestello 257

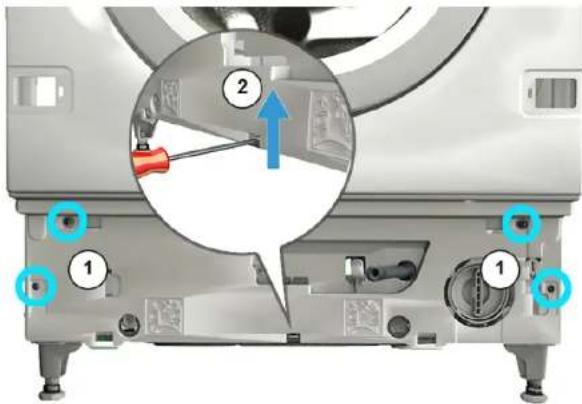

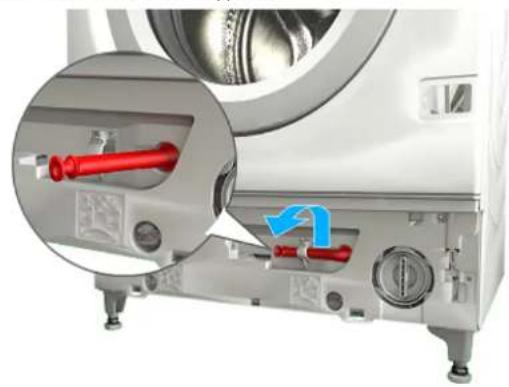

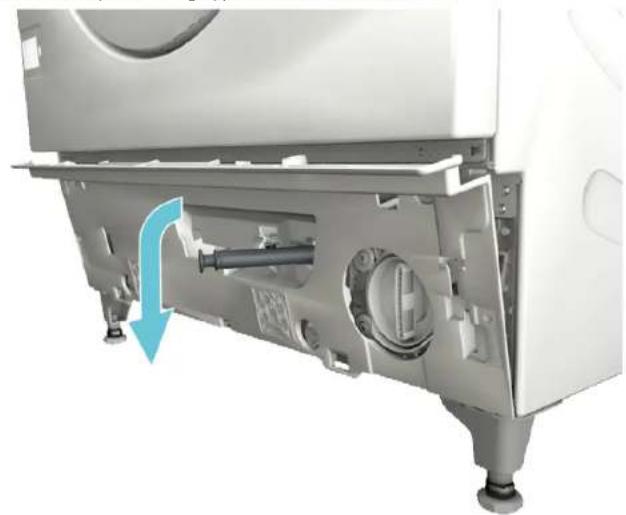

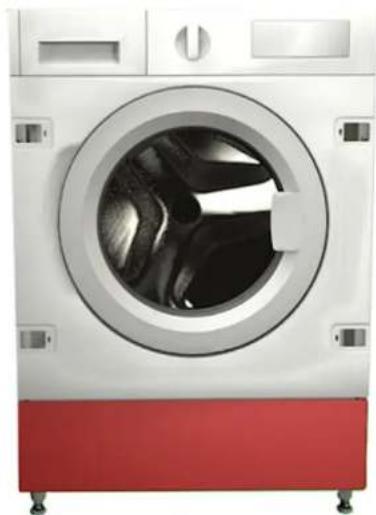

3.10 Sostituzione della copertura inferiore.... 258

3.10.1 Smontaggio della copertura inferiore 258

3.10.2 Montaggio della copertura.... 259

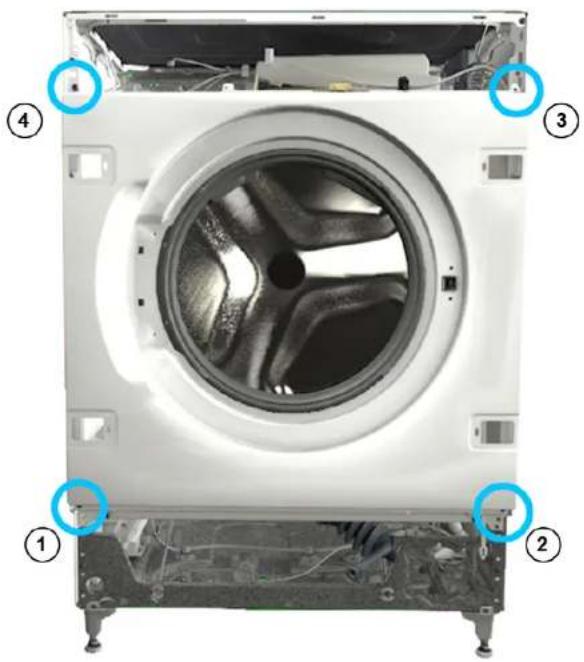

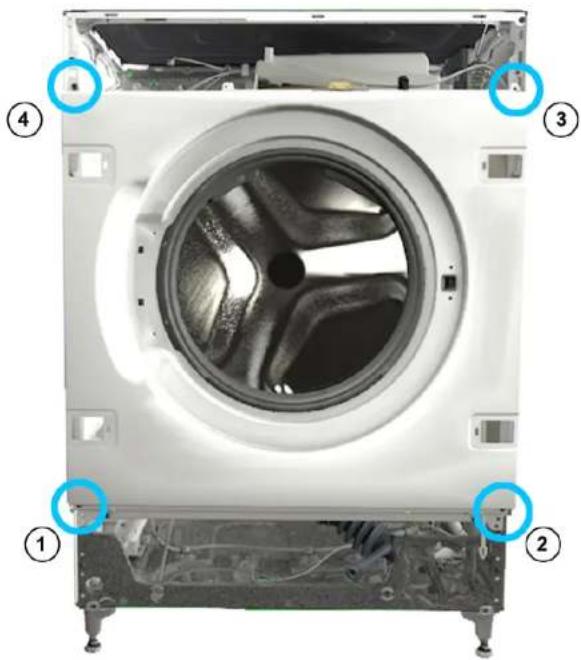

3.11 Sostituzione del pannello frontale.... 260

3.11.1 Smontaggio del pannello frontale 260

3.11.2 Montaggio del pannello frontale.... 261

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Strumenti e ausili

Designazione Dettagli Immagini
Strumento ausiliario [15000155]	Utensile per allentare i componenti in plastica
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di sicurezza
Chiave dinamometrica [15000441]	Chiave dinamometrica 20 - 100 Nm
Cacciavite con punta piatta [00340854]	Lama 3,5 mm x 0,6 mm x 100 mm, isolamento di protezione 1000 V AC
Cacciavite con punta piatta [00340855]	Lama 5,5 mm x 1,0 mm x 125 mm, isolamento di protezione 1000 V AC
Pinze a becco ton-do, struttura angolare [00341269]	Lunghezza 200 mm
Pinze per taglio la-terale [00342182]	Lunghezza: 200 mm

Designazione Dettagli Immagini
Chiave combinata[00340811]	Dimensione della chiave 10^ mm, M6
Combination wren-ch[00340814]	Dimensione della chiave 13^ mm, M8
Chiave combinata[00340817]	Dimensione della chiave17 mm, M10
Chiave combinata[15000459]	Dimensione della chiave 16^ mm, M10

Riparazione

3.1 Sostituzione del pannello comandi

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il cassetto del detersivo è stato rimosso.→248

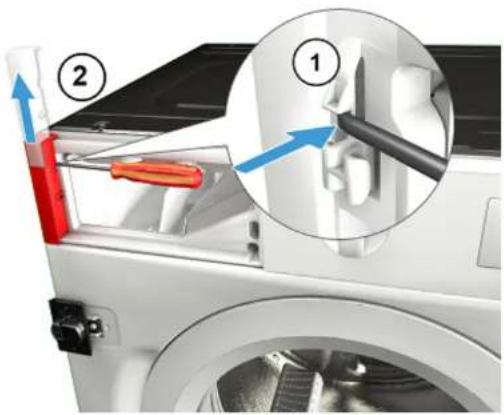

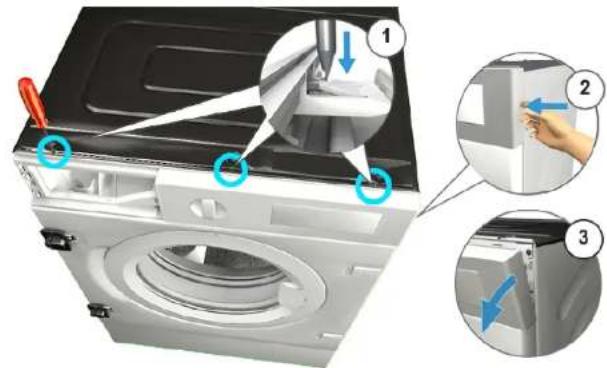

3.1.1 Smontaggio del pannello comandi

1. 1. Sganciare l'elemento di blocco (1).
2. Šmontare la copertura (2).

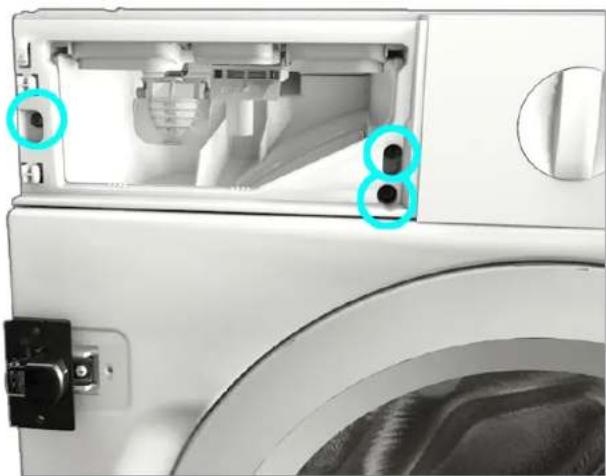

1. Rimuovere le viti. 3. 1. Sganciare gli elementi di blocco (1, 2).

1. Tirare in avanti il pannello comandi (3).

1. Smontare il pannello comandi.

3.1.2 Montaggio del pannello comandi

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.2 Sostituzione del cassetto del detersivo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

3.2.1 Smontaggio del cassetto del detersivo

1. Estrarre il cassetto del detersivo.
2. 1. Premere sulla linguetta (1).

3. Rimuovere il cassetto del detersivo (2).

3.2.2 Montaggio del cassetto del detersivo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.3 Sostituzione della maniglia del cassetto del detersivo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il cassetto del detersivo è stato rimosso.→248

3.3.1 Smontaggio della maniglia del cassetto del detersivo

1. Sganciare gli elementi di blocco.

1. Rimuovere la maniglia del cassetto del detersivo.

3.3.2 Montaggio della maniglia del cassetto del detersivo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.4 Sostituzione dell'oblò

ATTENZIONE

Zona della cerniera aperta!

Rischio di schiacciamento delle dita / di rimanere incastrati

▶ Non inserire le dita nella zona della cerniera.

Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'oblò è aperto.
Il pannello mobile è stato smontato.

3.4.1 Smontaggio dell'oblò

1.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

Fissare i componenti in modo che non cadano.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti.

▶ Fissare i componenti in modo che non cadano.

Rimuovere le viti (1).

1. Smontare l'oblò sollevandolo.

3.4.2 Montaggio dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.5 Sostituzione dei componenti dell'oblò

ATTENZIONE

Zona della cerniera aperta!

Rischio di schiacciamento delle dita / di rimanere incastrati

▶ Non inserire le dita nella zona della cerniera.

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il pannello mobile è stato smontato.
L'oblò è stato smontato.→250

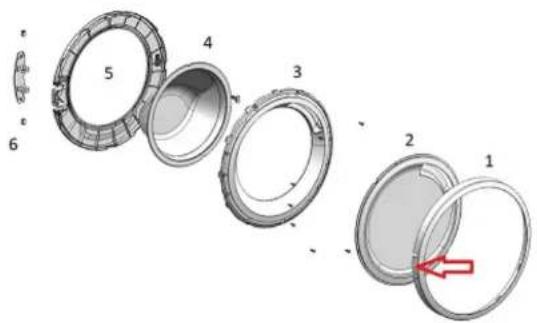

3.5.1 Smontaggio dei componenti dell'oblò

- Smontare l'oblò procedendo dall'esterno verso l'interno.

3.5.2 Montaggio dei componenti dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.6 Sostituzione della cerniera dell'oblò

Zona della cerniera aperta!

Rischio di schiacciamento delle dita / di rimanere incastrati

▶ Non inserire le dita nella zona della cerniera.

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

3.6.1 Rimozione della cerniera dell'oblò

1. Rimuovere le due viti.
2. Smontare l'oblò.
3. Smontare l'oblò procedendo dall'esterno verso l'interno.

1. Smontare la cerniera dell'oblò.

3.6.2 Montaggio della cerniera dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

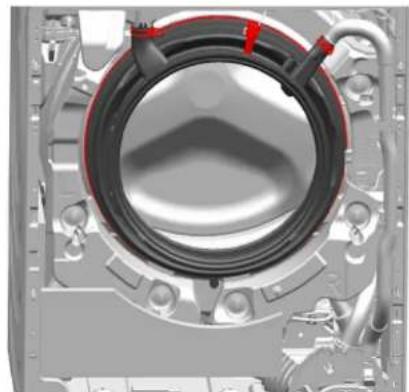

3.7 Sostituzione della guarnizione dell'oblò

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il cassetto del detersivo è stato rimosso.→248
Il pannello comandi è stato smontato.
L'oblò è stato smontato.→250
√ La copertura inferiore è stata rimossa.→258

3.7.1 Rimozione della guarnizione dell'oblò

1. Allentare il fermo sulla luce del cestello.

Rischio di danneggiare la superficiel

La superficie dell'apparecchio potrebbe graffiarsi se si utilizzano attrezzi non adatti.

Utilizzare solo attrezzi di plastica per sostituire l'anello a molla.

Rimuovere l'anello a molla dalla guarnizione con un attrezzo di plastica.

1. Smontare la guarnizione dell'oblò dal pannello frontale.
2. Allentare il connettore del cavo dalla chiusura di sicurezza.

Riparazione

1. Allentare le viti nella sequenza indicata.

1. Rimuovere il pannello frontale.

2. Rimuovere il collegamento di tutti i tubi flessibili.

1. Rimuovere la guarnizione dell'oblò.

3.7.2 Installazione della guarnizione dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.8 Sostituzione del blocco porta

In qualità di società costruttrice, siamo tenuti a fornire ai consumatori una chiusura di sicurezza di ricambio incluse le istruzioni di riparazione in conformità al Regolamento (UE) 2019/2023. Tuttavia, desideriamo puntualizzare che, in seguito alla sostituzione della chiusura di sicurezza, un elettricista qualificato dovrà eseguire un test di sicurezza elettrotecnica prima di mettere in funzione l'apparecchio. La qualifica di tale incaricato deve essere verificata in conformità alle leggi, alle normative e alle disposizioni specifiche del Paese.

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

ATTENZIONE Alloggiamento con spigoli vivi! Ferite da taglio Indossare quanti di protezione

AVVERTENZA Gli apparecchi inclinati possono Fratture / lesioni da schiacciamen Fissare gli apparecchi in m

ATTENZIONE Rischio di caduta di componenti Lesioni provocate dalla caduta di Fissare i componenti in mo

ATTENZIONE! Rischio di caduta di componenti Danni a altre parti dell'apparecchi- te inferiore. ▶ Fissare i componenti in mo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il pannello mobile è stato smontato.
Il pannello comandi è stato smontato.
L'oblò è stato smontato.→250
L'anello a molla è stato smontato.
Il pannello frontale è stato smontato.
√ La guarnizione dell'oblò è stata smontata.

3.8.1 Smontaggio del blocco porta

1. Scollegare la spina del blocco porta.
2. Smontare il blocco porta.

1. Rimuovere il blocco porta.

Riparazione

3.8.2 Montaggio del blocco porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.9 Sostituzione della luce del cestello

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il cassetto del detersivo è stato rimosso.—248
Il pannello comandi è stato smontato.

3.9.1 Smontaggio della luce del cestello

1. Estrarre dall'apparecchio il supporto della luce del cestello.
2. Staccare i collegamenti elettrici.
3. Rimuovere la luce del cestello dal suo supporto.

3.9.2 Montaggio della luce del cestello

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.10 Sostituzione della copertura inferiore

Fig. 1: Copertura del gruppo inferiore

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il pannello mobile è stato smontato.

3.10.1 Smontaggio della copertura inferiore

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
1. Smontare la copertura inferiore.

1. Staccare il tubo flessibile dal supporto.


1. 1. Allentare la vite (1).

2. Premere sul punto di fermo e rimuovere tirando verso il basso (2).

1. Rimuovere la copertura del gruppo inferiore tirandola in avanti.

1. Estrarre il tubo flessibile dalla copertura.

3.10.2 Montaggio della copertura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.11 Sostituzione del pannello frontale

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il cassetto del detersivo è stato rimosso.→248
Il pannello mobile è stato smontato.
L'oblò è stato smontato.→250
√ La guarnizione dell'oblò è stata smontata.

3.11.1 Smontaggio del pannello frontale

1. Allentare il fermo sulla luce del cestello.

ATTENZIONE Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti. ▶ Fissare i componenti in modo che non cadano.

ATTENZIONE! Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es parte inferiore. ▶ Fissare i componenti in modo che non cadano.

Allentare le viti nella sequenza indicata.

1. Rimuovere il pannello frontale.

3.11.2 Montaggio del pannello frontale

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 364

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale
