WIW28541EU - Práčka BOSCH - Bezplatný návod na obsluhu

Typ produktu	Práčka s predným plnením
Značka	Bosch
Model	WIW28541EU
Kapacita prania	8 kg
Maximálna rýchlosť odstreďovania	1400 ot./min
Energetická trieda	E (stará klasifikácia)
Ročná spotreba vody	10500 l
Ročná spotreba energie	175 kWh
Hladina hluku (pranie/odstreďovanie)	51 dB / 76 dB
Rozmery (V x Š x H)	84,5 x 60 x 59 cm
Hmotnosť netto	70 kg
Elektrické napájanie	220-240 V, 10 A, 50 Hz
Pracie programy	Bavlna, Syntetika, Jemné, Vlna, Rýchly 15 min, atď.
Špeciálne funkcie	Odložený štart, Detská poistka, Čistenie bubna
Typ bubna	Bubon VarioSoft s alvéolami
Motor	EcoSilence Drive bez remeňa
Údržba a čistenie	Pravidelné čistenie filtra na vlákna a nádobky na prací prostriedok
Náhradné diely a opravy	Diely dostupné prostredníctvom popredajného servisu Bosch
Bezpečnosť	Automatické vypnutie pri prehriatí, ochrana proti úniku
Všeobecné informácie	Vyrobené v Nemecku, záruka 2 roky

Často kladené otázky - WIW28541EU BOSCH

Ako vyčistiť bubon mojej práčky Bosch WIW28541EU?

Použite program Čistenie bubna (dostupný na voliči) so špecifickým čistiacim prostriedkom alebo bielym octom. Spustite program bez prádla.

Čo robiť, ak práčka nevypúšťa vodu?

Skontrolujte filter na vlákna umiestnený vpravo dole, vyčistite ho. Uistite sa, že vypúšťacia hadica nie je ohnutá alebo upchatá.

Prečo sa bubon otáča pomaly?

Môže to byť spôsobené preťažením bielizne alebo nevyváženosťou. Rozložte bielizeň rovnomerne alebo znížte náplň.

Ako použiť odložený štart?

Vyberte program, potom stlačte tlačidlo Odložený štart na nastavenie požadovaného času konca. Potvrďte stlačením Štart.

Aká je maximálna kapacita bielizne?

Maximálna kapacita je 8 kg pre program Bavlna. Neprekračujte túto náplň, aby ste predišli predčasnému opotrebovaniu.

Práčka zobrazuje chybový kód E:XX, čo robiť?

Pozrite si návod: kód označuje problém (napr. E:17 = upchatá vypúšťacia). Vyčistite filter alebo zavolajte popredajný servis.

Ako odomknúť dvierka počas cyklu?

Stlačte tlačidlo Pauza a počkajte, kým kontrolka dvierok nezhasne. Ak dvierka zostanú zablokované, vypnite napájanie a počkajte 2 minúty.

Aký typ pracieho prostriedku použiť?

Použite prací prostriedok vhodný pre predné práčky (HE). Vyhnite sa nadmernému peneniu. Dávkujte podľa odporúčaní výrobcu.

Ako predísť nepríjemným pachom v práčke?

Nechajte dvierka po každom praní pootvorené, pravidelne čistite tesnenie a nádobku na prací prostriedok. Raz mesačne spustite program pri 90°C.

Kde nájdem kompletný návod na použitie?

Návod vo formáte PDF si môžete stiahnuť na našej stránke notice-facile.com výberom požadovaného jazyka.

NÁVOD NA OBSLUHU WIW28541EU BOSCH

1.1 Dôležité informácie 383

1.1.1 Účel 383

1.2 Vysvetlenie symbolov 383

1.2.1 Úrovne nebezpečenstva.... 383

1.2.2 Symboly označujúce riziká 383

1.2.3 Štruktúra varovaní 384

Nástroje a pomôcky 385

Oprava 386

3.1 Výmena panelu obloženia.... 386

3.1.1 Odstránenie panelu obloženia.... 386

3.1.2 Montáž panelu obloženia 387

3.2.1 Odstránenie zásuvky na prací prostriedok 388

3.5 Výmena komponentov dverí.... 391

3.5.1 Odoberanie komponentov dverí 391

3.5.2 Montáž komponentov dverí.... 391

3.7 Výmena tesnenia dverí 393

3.7.1 Odoberanie tesnenia dverí 393

3.7.2 Montáž tesnenia dverí 394

3.8 Výmena poistky dvierok 395

3.8.1 Odoberanie poistky dvierok 395

3.10 Výmena spodného krytu.... 398

3.10.1 Odoberanie spodného krytu 398

3.10.2 Montáz krytu 399

3.11.1 Odstránenie čelného panela.... 400

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Označenie Detaily Snímky
Pomocný nástroj [15000155]	Nástroj na uvoľnenie plastových častí
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpečnostným čapom
Momentový klůč [15000441]	Momentový klůč 20 – 100 Nm
Plochý skrutkovač [00340854]	Čepel' 3,5 mm x 0,6 mm x 100 mm, ochranná izolácia 1000 V AC
Plochý skrutkovač [00340855]	Čepel' 5,5 mm x 1,0 mm x 125 mm, ochranná izolácia 1 000 V AC
Kliešte zahnuté, špicaté [00341269]	Dĺžka 200 mm
Bočné štípacie kliešte [00342182]	Dĺžka: 200 mm

Označenie Detaily Snímky
Kombinovaný klůč[00340811]	Veľkost’ klůča 10°mm, M6
Combination wrench[00340814]	Veľkost’ klůča 13°mm, M8
Kombinovaný klůč[00340817]	Veľkost’ klůča 17 mm, M10
Kombinovaný klůč[15000459]	Veľkost’ klůča 16°mm, M10

Oprava

3.1 Výmena panelu obloženia

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je voľne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388

1. Odstráňte skrutky. 3. 1. Uvoľnite zachytávacie prvky (1, 2).

3.2.1 Odstránenie zásuvky na prací prostriedok

1. Uvoľnite zachytávacie prvky.

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

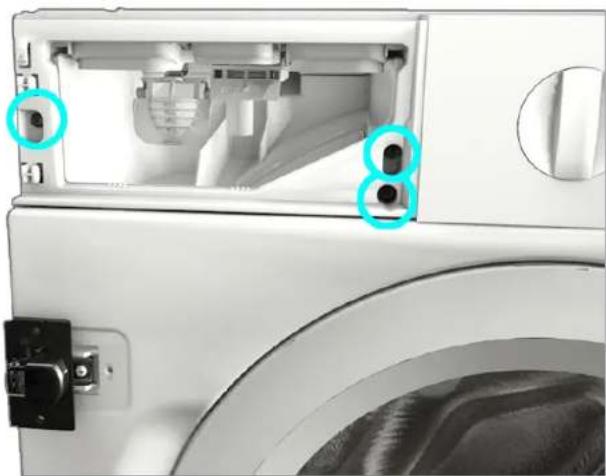

Odstráňte skrutky (1).

3.5 Výmena komponentov dverí

UPOZORNENIE

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

Noste ochranné rukavice.

Požiadavka:

1. Uvoľnite dve skrutky.
2. Odoberte dvere.

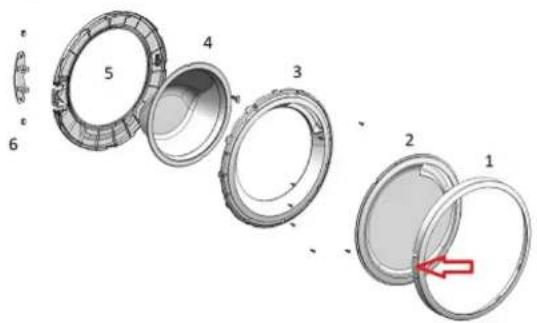

3. Odmontujte dvere zvonku do vnútra.

3.7 Výmena tesnenia dverí

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
√ Panel obloženia bol odobratý.
Dvere boli odobraté.→390
Spodný kryt bol odobratý.→398

3.7.1 Odoberanie tesnenia dverí

1. Uvoľnite držiak na svietidle bubna.

Použitím nesprávnych nástrojov sa povrch spotrebiča môže poškriabať.

▶ Na výmenu napínacieho krúžka použite len plastové nástroje.

Odoberte napínací krúžok z tesnenia použitím plastového nástroja.

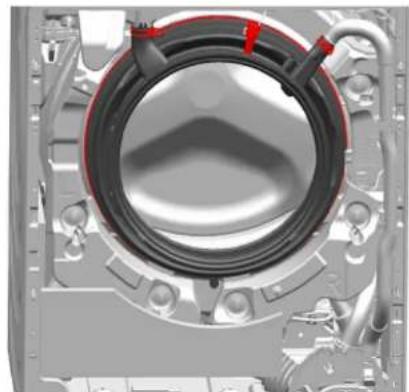

1. Uvolnite tesnenie dverí z čelného panela.
2. Uvoľnite káblovú prípojku z poistky dvierok.

Oprava

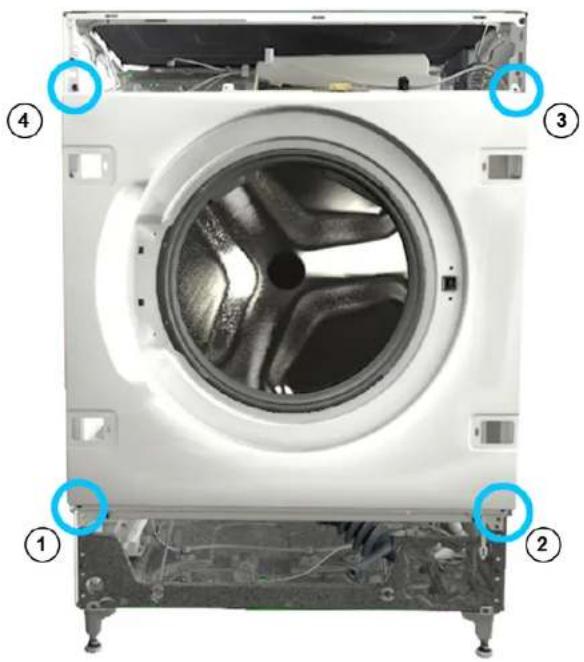

1. Uvoľnite skrutky v naznačenom poradí.

1. Odoberte čelný panel.

2. Odpojte všetky hadicové pripojenia.

3.8 Výmena poistky dvierok

Ako výrobca sme povinní poskytnút zákazníkom náhradný diel – poistka dvierok - vrátane pokynov k oprave v súlade s nariadením (EU) 2019/2023. Chcheli by sme však podotknut'. Že po výmene poistky dvierok sa pred uvedením spotrebiča do prevádzky vyžaduje test elektrotechnickej bezpečnosti, ktorý vykoná kvalifikovaný elektrikár. Kvalifikáciu tejto osoby musí byť možné overit' podľa miestnych zákonom, regulácií a nariadení.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

- Po oprave zariad'te vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

- Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
Čelo nábytku bolo odobraté.
Panel oblożenia bol odobraty.
Dvere boli odobraté.→390
Napínací krúžok bol odobratý.
Čelný panel bol odobratý
√ Tesnenie dverí boli odobraté.

3.8.1 Odoberanie poistky dvierok

1. Odpojte zástrčku poistky dvierok.
2. Uvoľnite poistku dvierok.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZORI

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je voľne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
Panel obloženia bol odobratý.

3.9.1 Odoberanie osvetlenia bubna

3.10 Výmena spodného krytu

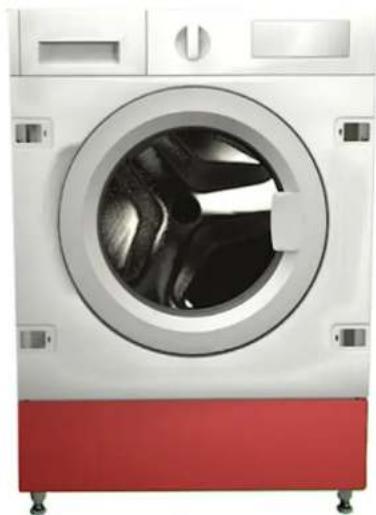

Obr. 1: Spoločný spodný kryt

Požiadavka:

3.10.1 Odoberanie spodného krytu

Požiadavka:

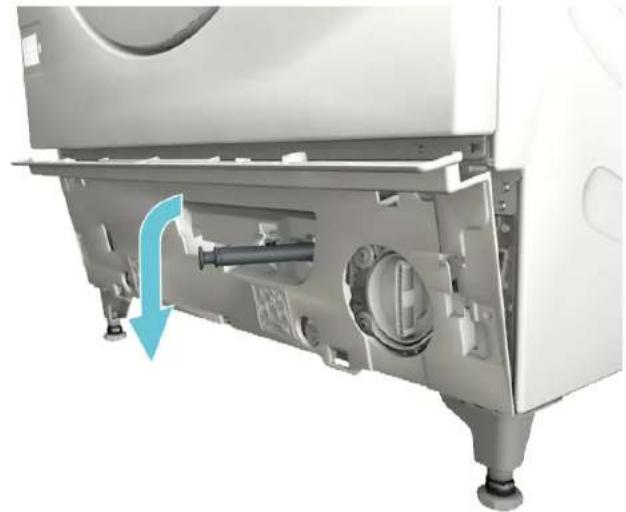

1. Zatiahnite spodný spoločný kryt a odoberte ho smerom dopredu.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
Čelo nábytku bolo odobraté.
Dvere boli odobraté.→390
√ Tesnenie dverí boli odobraté.

3.11.1 Odstránenie čelného panela

1. Uvoľnite držiak na svietidle bubna.

Riziko pádu dielov po uvoľnení skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvoľnení skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

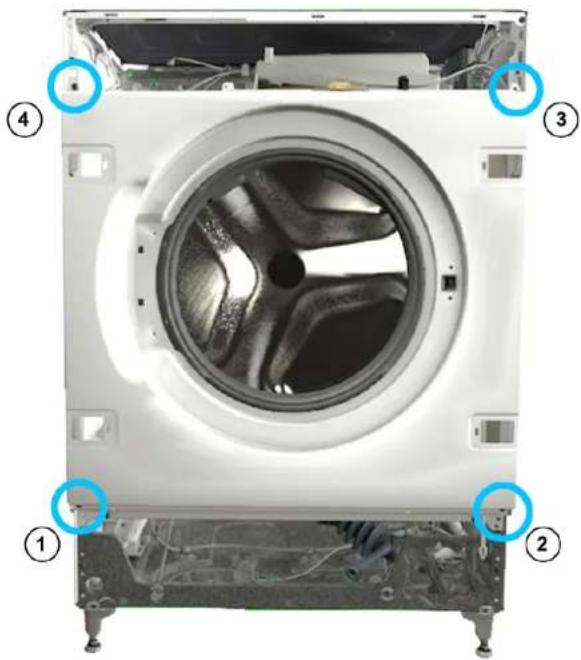

Uvoľnite skrutky v naznačenom poradi.
