Type de produit	Lave-linge frontal
Marque	Bosch
Modèle	WIW28541EU
Capacité de lavage	8 kg
Vitesse d’essorage maximale	1400 tr/min
Classe énergétique	E (ancienne classification)
Consommation d’eau annuelle	10500 L
Consommation d’énergie annuelle	175 kWh
Niveau sonore (lavage/essorage)	51 dB / 76 dB
Dimensions (H x L x P)	84,5 x 60 x 59 cm
Poids net	70 kg
Alimentation électrique	220-240 V, 10 A, 50 Hz
Programmes de lavage	Coton, Synthétiques, Délicats, Laine, Rapide 15 min, etc.
Fonctions spéciales	Départ différé, Sécurité enfants, Nettoyage tambour
Type de tambour	Tambour VarioSoft avec alvéoles
Moteur	EcoSilence Drive sans courroie
Entretien et nettoyage	Nettoyage régulier du filtre à peluches et du bac à lessive
Pieces détachées et réparabilité	Pièces disponibles via service après-vente Bosch
Sécurité	Arrêt automatique en cas de surchauffe, protection contre les fuites
Informations générales	Fabriqué en Allemagne, garantie 2 ans

FOIRE AUX QUESTIONS - WIW28541EU BOSCH

Comment nettoyer le tambour de mon lave-linge Bosch WIW28541EU ?

Utilisez le programme Nettoyage tambour (disponible sur le sélecteur) avec un produit nettoyant spécifique ou du vinaigre blanc. Lancez le programme à vide.

Que faire si le lave-linge ne vidange pas ?

Vérifiez le filtre à peluches situé en bas à droite, nettoyez-le. Assurez-vous que le tuyau de vidange n'est pas plié ou bouché.

Pourquoi le tambour tourne-t-il lentement ?

Cela peut être dû à une surcharge de linge ou à un déséquilibre. Répartissez le linge uniformément ou réduisez la charge.

Comment utiliser le départ différé ?

Sélectionnez un programme, puis appuyez sur la touche Départ différé pour régler l'heure de fin souhaitée. Confirmez en appuyant sur Départ.

Quelle est la capacité maximale de linge ?

La capacité maximale est de 8 kg pour le programme Coton. Ne pas dépasser cette charge pour éviter une usure prématurée.

Le lave-linge affiche un code d'erreur E:XX, que faire ?

Consultez la notice: le code indique un problème (ex: E:17 = vidange bloquée). Nettoyez le filtre ou appelez le service après-vente.

Comment débloquer la porte en cours de cycle ?

Appuyez sur la touche Pause et attendez que le voyant de porte s'éteigne. Si la porte reste bloquée, coupez l'alimentation et attendez 2 minutes.

Quel type de lessive utiliser ?

Utilisez une lessive adaptée aux machines frontales (HE). Évitez les excès de mousse. Dosez selon les recommandations du fabricant.

Comment éviter les mauvaises odeurs dans le lave-linge ?

Laissez la porte entrouverte après chaque lavage, nettoyez régulièrement le joint et le bac à lessive. Lancez un programme à 90°C une fois par mois.

Où trouver la notice d'utilisation complète ?

Vous pouvez télécharger la notice PDF sur notre site notice-facile.com en sélectionnant la langue souhaitée.

MODE D'EMPLOI WIW28541EU BOSCH

i Over dit document.... 83

3.4.2 Deur monteren....90

3.5 Deurcomponenten vervangen 91

Conseils de réparation - Lave-linge

i A propos de ce document.... 163

1.1 Informations importantes.... 163

1.1.1 Objectif.... 163

1.2 Explication des symboles.... 163

1.2.1 Niveaux de risque 163

1.2.2 Symboles de danger 163

1.2.3 Structure des indications d'avertissement 164

1.2.4 Symboles généraux 164

Outils et aides.... 165

Réparation 166

3.1 Changer le panneau de commande 166

3.1.1 Retirer le panneau de commande 166

3.1.2 Monter le panneau de commande.... 167

3.2 Changer le bac à produits 168

3.2.1 Retirer le bac à produits 168

3.2.2 Monter le bac à produits 168

3.3 Changer la poignée du bac à produits.... 169

3.3.1 Retirer la poignée du bac à produits.... 169

3.3.2 Monter la poignée du bac à produits.... 169

3.4 Changer la porte.... 170

3.4.1 Retirer la porte.... 170

3.4.2 Monter la porte 170

3.5 Changer les composants de la porte.... 171

3.5.1 Retirer les composants de la porte 171

3.5.2 Monter les composants de la porte.... 171

3.6 Changer la charnière de porte 172

3.6.1 Retirer la charnière de porte 172

3.6.2 Monter la charnière de porte.... 172

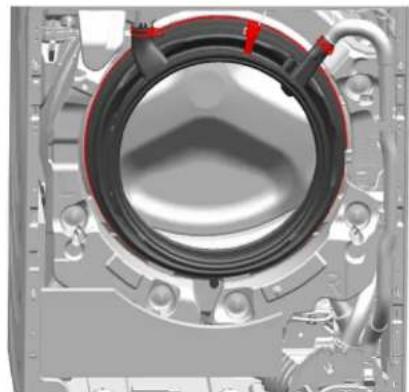

3.7 Changer le joint de porte.... 173

3.7.1 Retirer le joint de porte 173

3.7.2 Monter le joint de porte.... 174

3.8 Echange de la fermeture de porte.... 175

3.8.1 Retrait de la fermeture de porte 175

3.8.2 Monter la fermeture de porte.... 176

3.9 Changer la lumière du tambour 177

3.9.1 Retirer la lumière du tambour 177

3.9.2 Monter la lumière du tambour.... 177

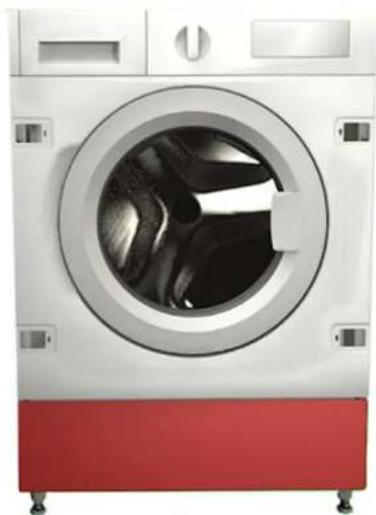

3.10 Changer le couvercle inférieur 178

3.10.1 Retirer le couvercle inférieur.... 178

3.10.2 Monter le couvercle 179

3.11 Changer le panneau de façade 180

3.11.1 Retirer le panneau de façade 180

3.11.2 Monter le panneau de façade.... 181

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magné-tique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

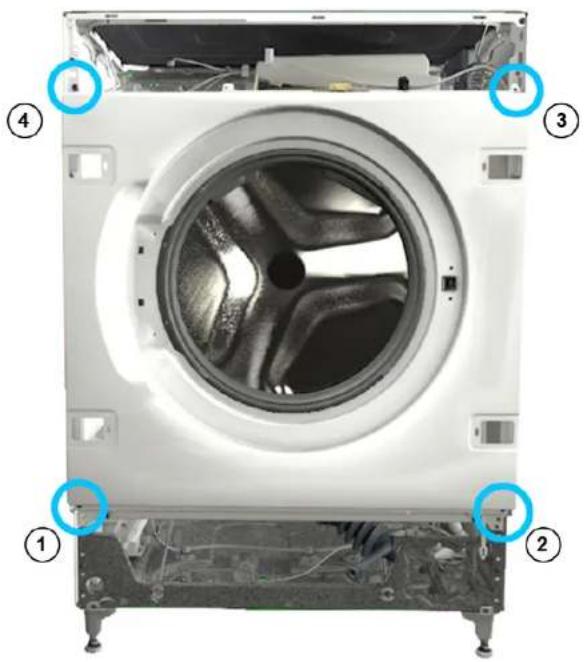

Réparation

3.1 Changer le panneau de commande

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Bac à produits retiré.→168

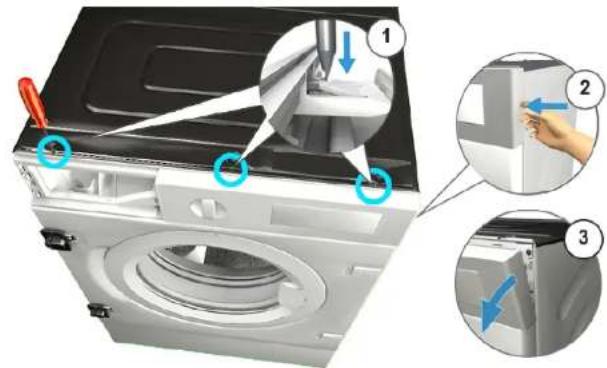

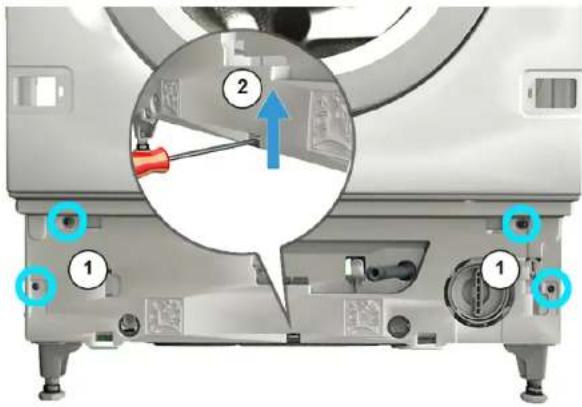

3.1.1 Retirer le panneau de commande

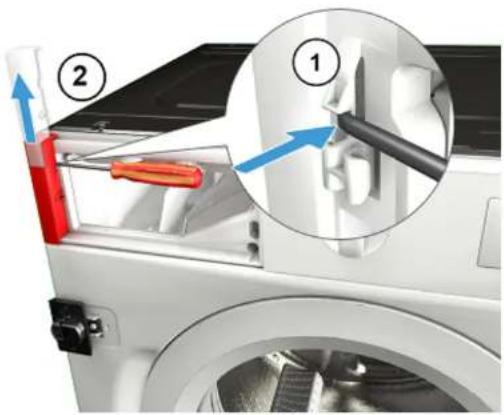

1. 1. Retirer l'élément de fixation (1).
2. Retirer le couvercle (2).

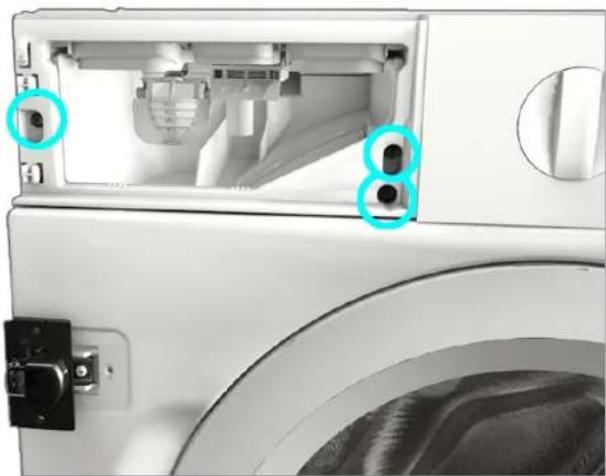

1. Retirer les vis. 3. 1. Retirer les éléments de fixation (1, 2).

1. Tirer le panneau de façade vers l'avant (3).

1. Retirer le panneau de commande.

3.1.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.2 Changer le bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.2.1 Retirer le bac à produits

1. Ouvrir le bac à produits.
2. 1. Appuyer dessus pour l'insérer (1).

3. Retirer le bac à produits (2).

3.2.2 Monter le bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.3 Changer la poignée du bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→168

3.3.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignée du bac à produits.

3.3.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.4 Changer la porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte est ouverte.
√ Panneau du meuble a été retiré.

3.4.1 Retirer la porte

1.

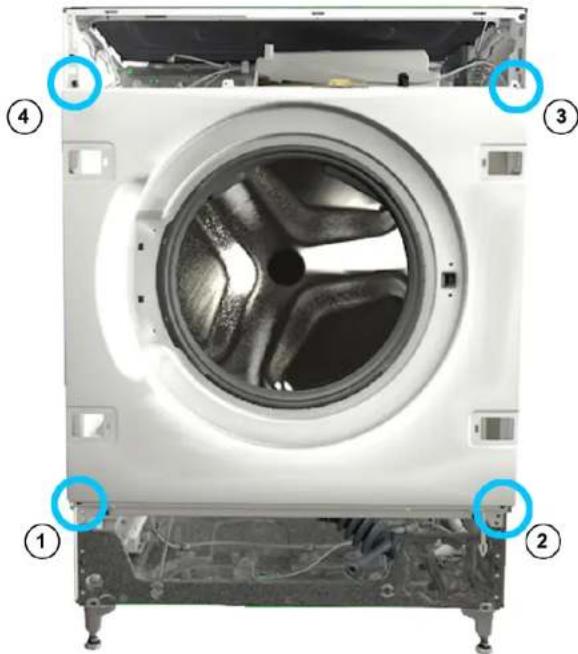

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.4.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.5 Changer les composants de la porte

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
√ Panneau du meuble a été retiré.
Porte a été retirée.→170

3.5.1 Retirer les composants de la porte

- Démonter la porte de l'extérieur vers l'intérieur.

3.5.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.6 Changer la charnière de porte

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

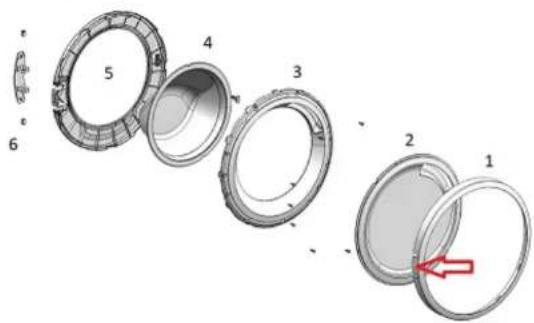

3.6.1 Retirer la charnière de porte

1. Desserrer deux vis.
2. Retirer la porte.
3. Démonter la porte de l'extérieur vers l'intérieur.

1. Retirer la charnière de la porte.

3.6.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.7 Changer le joint de porte

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Bac à produits retiré.→168
√ Panneau de commande a été retiré.
Porte a été retirée.→170
√ Couvercle inférieur a été retiré. → 178

3.7.1 Retirer le joint de porte

1. Desserrer le support sur la lumière du tambour.

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.
2. Débrancher le connecteur de câble de la fermeture de porte.

Réparation

1. Desserrer les vis dans l'ordre indiqué.

1. Retirer le panneau de façade.

2. Déconnecter tous les raccords de flexibles.

3.7.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.8 Echange de la fermeture de porte

En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Toutefois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
√ Panneau du meuble a été retiré.
√ Panneau de commande a été retiré.
Porte a été retirée.→170
√ Collier de serrage a été retiré.
√ Panneau de façade a été retiré.
√ Joint de porte a été retiré.

3.8.1 Retrait de la fermeture de porte

1. Débrancher la prise de la fermeture de porte.
2. Défaire la fermeture de porte.

3.8.2 Monter la fermeture de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.9 Changer la lumière du tambour

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Bac à produits retiré.→168
√ Panneau de commande a été retiré.

3.9.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l'appareil.
2. Débrancher les connexions électriques.
3. Retirer la lumière du tambour de son support.

3.9.2 Monter la lumière du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.10 Changer le couvercle inférieur

Fig. 1: Couvercle du groupe inférieur

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
√ Panneau du meuble a été retiré.

3.10.1 Retirer le couvercle inférieur

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
1. Retirer le couvercle inférieur.

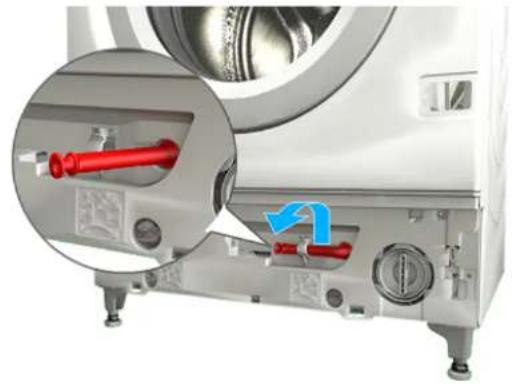

1. Détacher le flexible du support.


1. 1. Dévisser la vis (1).

2. Appuyer sur le point de rétention et le retirer par le bas (2).

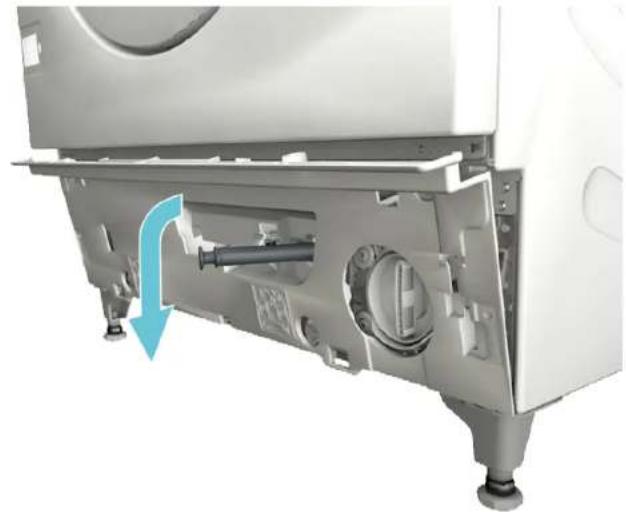

1. Tirer sur le couvercle du groupe inférieur et le retirer vers l'avant.

1. Retirer le flexible à travers le couvercle.

3.10.2 Monter le couvercle

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.11 Changer le panneau de façade

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Bac à produits retiré.→168
√ Panneau du meuble a été retiré.
Porte a été retirée.→170
√ Joint de porte a été retiré.

3.11.1 Retirer le panneau de façade

1. Desserrer le support sur la lumière du tambour.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client,

p. ex. au plancher.

Sécuriser les composants contre le risque de chute.

Desserrer les vis dans l'ordre indiqué.

1. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.
