WIW28541EU - Pralka BOSCH - Bezpłatna instrukcja obsługi

Typ produktu	Pranka ładowana od przodu
Marka	Bosch
Model	WIW28541EU
Pojemność prania	8 kg
Maksymalna prędkość wirowania	1400 obr/min
Klasa energetyczna	E (stara klasyfikacja)
Roczne zużycie wody	10500 L
Roczne zużycie energii	175 kWh
Poziom hałasu (pranie/wirowanie)	51 dB / 76 dB
Wymiary (W x S x G)	84,5 x 60 x 59 cm
Waga netto	70 kg
Zasilanie elektryczne	220-240 V, 10 A, 50 Hz
Programy prania	Bawełna, Syntetyki, Delikatne, Wełna, Szybkie 15 min itp.
Funkcje specjalne	Odłożony start, Blokada rodzicielska, Czyszczenie bębna
Typ bębna	Bęben VarioSoft z komorami
Silnik	EcoSilence Drive bez paska
Konserwacja i czyszczenie	Regularne czyszczenie filtra kłaczków i pojemnika na proszek
Części zamienne i możliwość naprawy	Części dostępne w serwisie Bosch
Bezpieczeństwo	Automatyczne zatrzymanie w przypadku przegrzania, zabezpieczenie przed wyciekami
Informacje ogólne	Wyprodukowane w Niemczech, gwarancja 2 lata

Często zadawane pytania - WIW28541EU BOSCH

Jak wyczyścić bęben mojej pralki Bosch WIW28541EU?

Użyj programu Czyszczenie bębna (dostępnego na pokrętle) z użyciem specjalnego środka czyszczącego lub octu. Uruchom program na pusto.

Co zrobić, jeśli pralka nie odpompowuje wody?

Sprawdź filtr kłaczków znajdujący się na dole z prawej strony, wyczyść go. Upewnij się, że wąż odpływowy nie jest zgięty ani zatkany.

Dlaczego bęben obraca się wolno?

Może to być spowodowane przeciążeniem prania lub brakiem równowagi. Rozłóż równomiernie pranie lub zmniejsz ładunek.

Jak użyć opóźnionego startu?

Wybierz program, następnie naciśnij przycisk Odłożony start, aby ustawić żądany czas zakończenia. Potwierdź naciskając Start.

Jaka jest maksymalna pojemność prania?

Maksymalna pojemność wynosi 8 kg dla programu Bawełna. Nie przekraczać tego obciążenia, aby uniknąć przedwczesnego zużycia.

Pralka wyświetla kod błędu E:XX, co robić?

Sprawdź instrukcję: kod wskazuje problem (np. E:17 = zatkany odpływ). Wyczyść filtr lub zadzwoń do serwisu.

Jak odblokować drzwi podczas cyklu?

Naciśnij przycisk Pauza i poczekaj, aż wskaźnik drzwi zgaśnie. Jeśli drzwi pozostają zablokowane, odłącz zasilanie i odczekaj 2 minuty.

Jaki rodzaj detergentu stosować?

Używaj detergentu przeznaczonego do pralek ładowanych od przodu (HE). Unikaj nadmiaru piany. Dawkuj zgodnie z zaleceniami producenta.

Jak uniknąć nieprzyjemnych zapachów w pralce?

Pozostaw drzwi uchylone po każdym praniu, regularnie czyść uszczelkę i pojemnik na detergent. Uruchamiaj program w 90°C raz w miesiącu.

Gdzie znaleźć pełną instrukcję obsługi?

Możesz pobrać instrukcję PDF na naszej stronie notice-facile.com, wybierając żądany język.

INSTRUKCJA OBSŁUGI WIW28541EU BOSCH

Wskazówki naprawy - Pralka

Informacje dotyczące dokumentu 323

1.1 Ważne informacje.... 323

1.1.1 Cel dokumentu 323

1.2 Objąśnienie symboli ostrzegawczych.... 323

1.2.1 Oznaczenie poziomów niebezpieczeństwa 323
1.2.2 Symbole ostrzegawcze 323
1.2.3 Budowa ostrzeżeń 324
1.2.4 Ogólne symbole 324

Narzędzia i pomoce techniczne 325

Naprawy 326

3.1 Wymiana panelu przedniego 326

3.1.1 Demontaż panelu przedniego 326
3.1.2 Montaż panelu przedniego.... 327

3.2 Wymiana dozownika detergentu.... 328

3.2.1 Demontaż dozownika detergentu 328
3.2.2 Montaż dozownika detergentu 328

3.3 Wymiana uchwytu dozownika detergentu.... 329

3.3.1 Demontaż uchwytu dozownika detergentu.... 329
3.3.2 Montaż uchwytu dozownika detergentu 329

3.4 Wymiana drzwi.... 330

3.4.1 Demontaż drzwi 330
3.4.2 Montaż drzwi 330

3.5 Wymiana komponentów drzwiczek 331

3.5.1 Demontaż komponentów drzwiczek 331
3.5.2 Montaż komponentów drzwiczek.... 331

3.6 Wymiana zawiasu drzwi.... 332

3.6.1 Demontaż zawiasu drzwi.... 332
3.6.2 Montaż zawiasu drzwi 332

3.7 Wymiana uszczelki drzwi 333

3.7.1 Demontaż uszczelki drzwi 333
3.7.2 Montaż uszczelki drzwi.... 334

3.8 Wymiana blokady drzwi 335

3.8.1 Demontaż blokady drzwi.... 335
3.8.2 Montaż blokady drzwi.... 336

3.9 Wymiana oświetlenia bębna.... 337

3.9.1 Demontaż oświetlenia bębna 337
3.9.2 Montaż oświetlenia bębna.... 337

3.10 Wymiana dolnej pokrywy.... 338

3.10.1 Demontaż dolnej pokrywy 338
3.10.2 Montaż pokrywy 339

3.11 Wymiana ściany przedniej 340

3.11.1 Demontaż ściany przedniej 340
3.11.2 Montaż ściany przedniej.... 341

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
[X5BY]		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[terzal]		Identyfikacja prostej wskazówki (tylko tekst)
[leacei]		Identyfikacja linku do pliku wideo
[sepoal]		Identyfikacja narzędzi
[weacei]		Identyfikacja wstępnych warunków
[deawed]		Identyfikacja warunku (jeżeli)
[drwzi]		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Narzędzie pomocnicze[15000155]	Narzędzie do poluzowania plastikowych części
Śrubokręt typu Torx T20 z gniazdem [00340764]	100 mm, do wkrętów z trzpie-niem zabezpieczającym
Klucz dynamome-tryczny[15000441]	Klucz dynamometryczny 20 - 100 Nm
Śrubokręt z koń-cówką płaską [00340854]	Końcówka 3,5 mm x 0,6 mm x 100 mm, izolacja ochronna 1000 V AC
Śrubokręt z koń-cówką płaską [00340855]	Końcówka 5,5 mm x 1,0 mm x 125 mm, izolacja ochronna 1000 V AC
Szczypce wydłużo-ne, wygięte [00341269]	Długość 200 mm
Szczypce z nożami bocznymi [00342182]	Długość: 200 mm

Przeznaczenie Detale Zdjęcia
Klucz płasko-oczkowy[00340811]	Rozmiar klucza 10°mm, M6
Combination wrench[00340814]	Rozmiar klucza 13°mm, M8
Klucz płasko-oczkowy[00340817]	Rozmiar klucza 17 mm, M10
Klucz płasko-oczkowy[15000459]	Rozmiar klucza 16°mm, M10

Naprawy

3.1 Wymiana panelu przedniego

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Urządzenie jest swobodnie dostępne.
Dozownik detergentu został wyjęty.→328

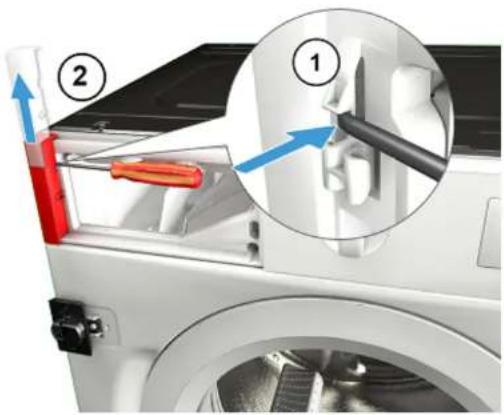

3.1.1 Demontaż panelu przedniego

1. 1. Zwolnić zatrzask (1).
2. Zdjąć pokrywę (2).

1. Odkręcić śruby. 3. 1. Zwolnić zatrzaski (1, 2).

1. Pociągnąć panel przedni do przodu (3).

1. Zdjąć panel przedni.

3.1.2 Montaż panelu przedniego

▶ Montaż w odwrotnej kolejności.

Naprawy

3.2 Wymiana dozownika detergentu

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

3.2.1 Demontaż dozownika detergentu

1. Wysunąć dozownik detergentu.
2. 1. Nacisnąć wsuwaną część do dołu (1).
3. Wyjąć dozownik detergentu (2).

3.2.2 Montaż dozownika detergentu

▶ Montaż w odwrotnej kolejności.

Naprawy

3.3 Wymiana uchwytu dozownika detergentu

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Dozownik detergentu został wyjęty.→328

3.3.1 Demontaż uchwytu dozownika detergentu

1. Zwolnić zatrzaski.

1. Wyjąć uchwyt dozownika detergentu.

3.3.2 Montaż uchwytu dozownika detergentu

▶ Montaż w odwrotnej kolejności.

Naprawy

3.4 Wymiana drzwi

WAŻNE

Odsłonięty zawias!

Zmiazdżenie / uwieżienie palca

▶ Nie wkładać rąk pod zawiasy.

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Drzwiczki są otwarte.
√ Panel meblowy został zdemontowany.

3.4.1 Demontaż drzwi

1.

UWAGAI

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkal- nego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

⚠ WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Wykręcić śruby (1).

1. Wyjąć drzwiczki do góry.

3.4.2 Montaż drzwi

▶ Montaż w odwrotnej kolejności.

Naprawy

3.5 Wymiana komponentów drzwiczek

Odsłonięty zawias!

Zmiazdżenie / uwiezienie palca

▶ Nie wkładać rąk pod zawiasy.

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
√ Panel meblowy został zdemontowany.
Drzwi zostały zdemontowane.→330

3.5.1 Demontaż komponentów drzwiczek

Zdemontować drzwiczki od zewnątrz do wewnątrz.

3.5.2 Montaż komponentów drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

3.6 Wymiana zawiasu drzwi

Odsłonięty zawias!

Zmiazdżenie / uwiezienie palca

▶ Nie wkładać rąk pod zawiasy.

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

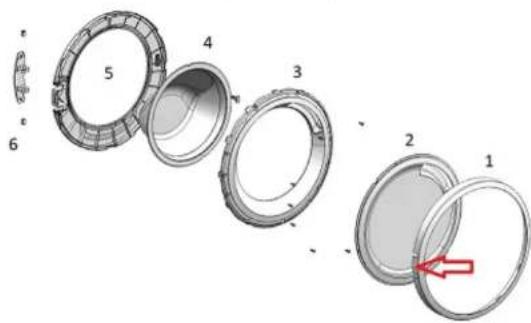

3.6.1 Demontaż zawiasu drzwi

1. Odkręcić dwie śruby.
2. Wyjąć drzwiczki.
3. Zdemontować drzwiczki od zewnątrz do wewnątrz.

1. Wyjąć zawias drzwiczek.

3.6.2 Montaż zawiasu drzwi

▶ Montaż w odwrotnej kolejności.

Naprawy

3.7 Wymiana uszczelki drzwi

Ostre krawędzie obudowy!

Rany cięte

Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Urządzenie jest swobodnie dostępne.
Dozownik detergentu został wyjęty.→328
√ Panel przedni został zdemontowany.
Drzwi zostały zdemontowane.→330
√ Dolna pokrywa została zdemontowana. →338

3.7.1 Demontaż uszczelki drzwi

1. Poluzować zacisk mocujący oświetlenie bębna.

Niebezpieczeństwo uszkodzenia powierzchni!

Użycie nieodpowiednich narzędzi może porysować powierzchnię urządzenia.

- Do wymiany pierścienia napreżającego używać tylko plastikowych narzędzi.

Wyjąć pierścień napreżający z uszczelki, używając plastikowego narzędzia.

1. Wyjąć uszczelkę drzwiczek ze ściany przedniej.
2. Odłączyć złącze kabla od zamka drzwiczek.

Naprawy

1. Poluzować śruby w pokazanej kolejności.

1. Zdjąć ścianę przednią.

2. Rozłączyć wszystkie złącza węży.

1. Wyjąć uszczelkę drzwiczek.

3.7.2 Montaż uszczelki drzwi

▶ Montaż w odwrotnej kolejności.

Naprawy

3.8 Wymiana blokady drzwi

Jako producent mamy zgodnie z rozporządzeniem (UE) 2019/2023 obowiązek udostępnienia klientowi zamka drzwiczek jako części zamiennej wraz z instrukcją naprawy. Informujemy jednak, że przed pononymn rozpoczęciem użytkowania urządzenia po wymianie drzwiczek konieczne jest przeprowadzenie testu bezpieczeństwa elektrotechnicznego przez wykwalifikowanego elektryka. Osoba ta musi posiadać kwalifikacje i uprawnienia wymagane zgodnie z ustawodawstwem, przepisami i normami kraju użytkowania.

UWAGAI

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Urządzenie jest swobodnie dostępne.
√ Panel meblowy został zdemontowany.
√ Panel przedni został zdemontowany.
Drzwi zostały zdemontowane.→330
√ Pierścień napreżający został zdemontowany.
Ściana przednia została zdemontowana.
Została wyjęta uszczelka drzwiczek.

3.8.1 Demontaż blokady drzwi

1. Odłączyć wtyczkę zamka drzwiczek.
2. Zwolnić blokadę drzwi.

1. Wyjąć blokadę drzwi.

Naprawy

3.8.2 Montaż blokady drzwi

▶ Montaż w odwrotnej kolejności.

Naprawy

3.9 Wymiana oświetlenia bębna

Ostre krawędzie obudowy!

Rany cięte

Zawsze używaj rękawic ochronnych.

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Urządzenie jest swobodnie dostępne.
Dozownik detergentu został wyjęty.→328
√ Panel przedni został zdemontowany.

3.9.1 Demontaż oświetlenia bębna

1. Wyciągnąć uchwyt oświetlenia bębna z urządzenia.
2. Rozłączyć złącza elektryczne.
3. Wyjąć oświetlenie bębna z uchwytu oświetlenia bębna.

3.9.2 Montaż oświetlenia bębna

▶ Montaż w odwrotnej kolejności.

Naprawy

3.10 Wymiana dolnej pokrywy

Rys. 1: Dolna pokrywa zbiorcza

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
√ Panel meblowy został zdemontowany.

3.10.1 Demontaż dolnej pokrywy

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
1. Wyjąć dolną pokrywę.

1. Odłączyć wąż od uchwytu.


1. 1. Odkręcić śrubę (1).

2. Wcisnąć element zwalniający i wyjąć do dołu (2).

1. Pociągnąć dolną pokrywę zbiorczą i wyjąć do przodu.

1. Wyciągnąć wąż z pokrywy.

3.10.2 Montaż pokrywy

▶ Montaż w odwrotnej kolejności.

Naprawy

3.11 Wymiana ściany przedniej

Ostre krawędzie obudowy!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Urządzenie jest swobodnie dostępne.
Dozownik detergentu został wyjęty.→328
√ Panel meblowy został zdemontowany.
Drzwi zostały zdemontowane.→330
Została wyjęta uszczelka drzwiczek.

3.11.1 Demontaż ściany przedniej

1. Poluzować zacisk mocujący oświetlenie bębna.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Poluzować śruby w pokazanej kolejności.

1. Zdjąć ścianę przednią.

3.11.2 Montaż ściany przedniej

▶ Montaż w odwrotnej kolejności.

3.1.1 Odstránenie panelu oblożenia

1. 1. Uvol'nite zachytávací prvok (1).
2. Odoberte kryt (2).
