WIW28541EU - Pesukone BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Etupesukone
Merkki	Bosch
Malli	WIW28541EU
Pesukapasiteetti	8 kg
Maksimilinkousnopeus	1400 rpm
Energialuokka	E (vanha luokitus)
Vuotuinen vedenkulutus	10500 l
Vuotuinen energiankulutus	175 kWh
Melutaso (pesu/linkous)	51 dB / 76 dB
Mitat (K x L x S)	84,5 x 60 x 59 cm
Nettopaino	70 kg
Sähköliitäntä	220-240 V, 10 A, 50 Hz
Pesuohjelmat	Puuvilla, Synteettiset, Hienopesu, Villa, Pikapesu 15 min jne.
Erikoistoiminnot	Ajastin, Lapsilukko, Rumpuhuolto
Rummun tyyppi	VarioSoft-rumpu koloilla
Moottori	EcoSilence Drive ilman hihnaa
Huolto ja puhdistus	Nukkasuodattimen ja pesuainelokeron säännöllinen puhdistus
Varaosat ja korjattavuus	Varaosat saatavana Bosch-huoltopalvelusta
Turvallisuus	Automaattinen pysäytys ylikuumenemisen varalta, vuotosuoja
Yleistä	Valmistettu Saksassa, takuu 2 vuotta

Usein kysytyt kysymykset - WIW28541EU BOSCH

Kuinka puhdistan Bosch WIW28541EU -pesukoneen rummun?

Käytä Rumpuhuolto-ohjelmaa (saatavana valitsimesta) erityisellä puhdistusaineella tai valkoviinietikalla. Käynnistä ohjelma tyhjänä.

Mitä tehdä, jos pesukone ei tyhjene?

Tarkista nukkasuodatin alhaalla oikealla, puhdista se. Varmista, että tyhjennysletku ei ole taittunut tai tukossa.

Miksi rumpu pyörii hitaasti?

Tämä voi johtua ylikuormituksesta tai epätasapainosta. Jaa pyykki tasaisesti tai vähennä kuormaa.

Kuinka käytän ajastinta?

Valitse ohjelma, paina Ajastin-painiketta asettaaksesi halutun päättymisajan. Vahvista painamalla Käynnistä.

Mikä on maksimipesukapasiteetti?

Maksimikapasiteetti on 8 kg puuvillaohjelmalle. Älä ylitä tätä kuormaa välttääksesi ennenaikaista kulumista.

Pesukone näyttää virhekoodin E:XX, mitä tehdä?

Katso käyttöohjeesta: koodi ilmaisee ongelman (esim. E:17 = tyhjennys tukossa). Puhdista suodatin tai ota yhteyttä huoltopalveluun.

Kuinka avata luukku kesken ohjelman?

Paina Tauko-painiketta ja odota, että luukun merkkivalo sammuu. Jos luukku pysyy lukittuna, katkaise virta ja odota 2 minuuttia.

Millaista pesuainetta käyttää?

Käytä etupesukoneille sopivaa pesuainetta (HE). Vältä liiallista vaahtoa. Annostele valmistajan suositusten mukaan.

Kuinka välttää pahoja hajuja pesukoneessa?

Jätä luukku raolleen jokaisen pesun jälkeen, puhdista tiiviste ja pesuainelokero säännöllisesti. Käynnistä 90°C:n ohjelma kerran kuukaudessa.

Mistä löydän täydellisen käyttöohjeen?

Voit ladata PDF-käyttöohjeen sivustoltamme notice-facile.com valitsemalla haluamasi kielen.

KÄYTTÖOHJE WIW28541EU BOSCH

3.8.1 Ukseluku eemaldamine 135

3.8.2 Ukseluku paigaldamine 136

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

▶ Kinnitage osa allakukkumise vastu.

▶ Kinnitage osa allakukkumise vastu.

Nõue:

Sörmede muljumine/kinnijäämine

Kinnitage osa allakukkumise vastu.

Eemaldage kruvid (1).

Sörmede muljumine/kinnijäämine

Sörmede muljumine/kinnijäämine

- Kinnitage osa allakukkumise vastu.

- Kinnitage osa allakukkumise vastu.

Nõue:

1. Eemaldage uksetihend.

3.7.2 Uksetihendi paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.8.1 Ukseluku eemaldamine

3.8.2 Ukseluku paigaldamine

▶ Kinnitage osa allakukkumise vastu.

TÄHELEPANU!

▶ Kinnitage osa allakukkumise vastu.

Nõue:

▶ Kinnitage osa allakukkumise vastu.

TÄHELEPANU!

▶ Kinnitage osa allakukkumise vastu.

Korjausvinkit - Pyykinpesukone

i Tämä asiakirja 143

1.1 Tärkeitä tietoja.... 143

1.1.1 Tarkoitus 143

1.2 Symboleiden merkitys.... 143

1.2.1 Vaaratasot.... 143
1.2.2 Varoitusmerkit 143
1.2.3 Varoitusten rakenne 144
1.2.4 Yleiset symbolit.... 144

Työkalut ja apuvälineet.... 145

Korjaus....146

3.1 Ohjauspaneelin vaihtaminen 146

3.1.1 Ohjauspaneelin poistaminen.... 146
3.1.2 Ohjauspaneelin asentaminen 147

3.2 Pesuainelokeron vaihtaminen.... 148

3.2.1 Pesuainelokeron poistaminen 148
3.2.2 Pesuainelokeron asentaminen 148

3.3 Pesuainelokeron kahvan vaihtaminen.... 149

3.3.1 Pesuainelokeron kahvan poistaminen 149
3.3.2 Pesuainelokeron kahvan asentaminen 149

3.4 Luukun vaihtaminen....150

3.4.1 Luukun poistaminen 150
3.4.2 Luukun asennus 150

3.5 Luukun komponenttien vaihtaminen.... 151

3.5.1 Luukun komponenttien poistaminen 151
3.5.2 Luukun komponenttien asennus.... 151

3.6 Luukun saranan vaihtaminen 152

3.6.1 Luukun saranan poistaminen 152
3.6.2 Luukun saranan asennus 152

3.7 Luukun tiivisteen vaihtaminen.... 153

3.7.1 Luukun tiivisteen poistaminen 153
3.7.2 Luukun tiivisteen asennus 154

3.8 Luukun lukitsimen vaihtaminen.... 155

3.8.1 Luukun lukitsimen poistaminen 155
3.8.2 Luukun lukitsimen asennus.... 156

3.9 Rummun lampun vaihtaminen 157

3.9.1 Rummun lampun poistaminen 157
3.9.2 Rummun lampun asennus 157

3.10 Alaosan suojuksen vaihtaminen.... 158

3.10.1 Alaosan suojuksen poistaminen 158
3.10.2 Suojuksen asennus 159

3.11 Etupaneelin vaihtaminen 160

3.11.1 Etupaneelin poistaminen.... 160
3.11.2 Etupaneelin asentaminen.... 161

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
	VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
	VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
	HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
	HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä] Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Lisätyökalu[15000155]	Työkalu, jota käytetään muoviosien irrottamiseen
Torx T20 - ruuvimeisseli, reiällinen[00340764]	100 mm, ruuveille lukituksella
Momenttiavain[15000441]	Momenttiavain 20 - 100 Nm
Uraruuvimeisseli[00340854]	Terä 3,5 mm x 0,6 mm x 100 mm, suojaeristys 1000 V AC
Uraruuvimeisseli[00340855]	Terä 5,5 mm x 1,0 mm x 125 mm, suojaeristys 1000 V AC
Nokkapihdit, taivutetut[00341269]	Pituus 200 mm
Sivuleikkurit[00342182]	Pituus: 200 mm

Nimitys Yksityiskohdat Kuvat
Yhdistelmä kiintoavain [00340811]	Avainväli 10°mm, M6
Combination wrench [00340814]	Avainväli 13°mm, M8
Yhdistelmä kiintoavain [00340817]	Avainväli 17 mm, M10
Yhdistelmä kiintoavain [15000459]	Avainväli 16°mm, M10

Korjaus

3.1 Ohjauspaneelin vaihtaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

Ruvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

▶ Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.
Pesuainelokero on poistettu.→148

3.1.1 Ohjauspaneelin poistaminen

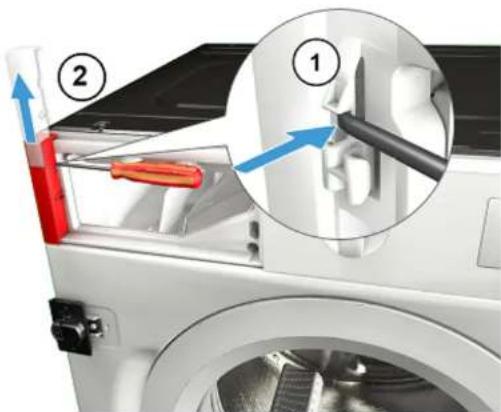

1. 1. Vapauta lukitusosa (1).
2. Poista suojus (2).

1. Vedä ohjauspaneeli eteen (3).

1. Poista ohjauspaneeli.

3.1.2 Ohjauspaneelin asentaminen

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.2 Pesuainelokeron vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

3.2.1 Pesuainelokeron poistaminen

1. Vedä pesuainelokero ulos.
2. 1. Paina liitintä sisään (1).
3. Poista pesuainelokero (2).

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.3 Pesuainelokeron kahvan vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.→148

3.3.1 Pesuainelokeron kahvan poistaminen

1. Vapauta lukitusosat.

1. Poista pesuainelokeron kahva.

3.3.2 Pesuainelokeron kahvan asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

3.4 Luukun vaihtaminen

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

- Älä koske saranan alueelle.

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Luukku on avattu.
√ Kaluste-etusivu on poistettu.

3.4.1 Luukun poistaminen

1.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

- Estä komponentin putoaminen.

HUOMAA

Ruvien avaamisesta alheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

Poista ruuvit (1).

1. Poista luukku yläsuuntaan.

3.4.2 Luukun asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.5 Luukun komponenttien vaihtaminen

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

- Älä koske saranan alueelle.

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Kaluste-etusivu on poistettu.
Luukku on poistettu.→150

3.5.1 Luukun komponenttien poistaminen

▶ Pura luukku osiin ulkoa sisäänpäin.

3.5.2 Luukun komponenttien asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.6 Luukun saranan vaihtaminen

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

- Älä koske saranan alueelle.

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

3.6.1 Luukun saranan poistaminen

1. Avaa kaksi ruuvia.
2. Poista luukku.
3. Pura luukku osiin ulkoa sisäänpäin.

3.6.2 Luukun saranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.7 Luukun tiivisteen vaihtaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.
√ Pesuainelokero on poistettu.→148
√ Ohjauspaneeli on poistettu.
Luukku on poistettu.→150
√ Alasuojus on poistettu.→158

3.7.1 Luukun tiivisteen poistaminen

1. Löysää kiinnitintä rummun lampun päällä.

Poista kiristysrengas tiivisteestä muovisella työkalulla.

1. Irrota luukun tiiviste etupaneelista.
2. Irrota kaapeliliitin luukun lukitsimesta.

Korjaus

1. Avaa ruuvit osoitetussa järjestyksessä.

1. Poista etupaneeli.

2. Irrota kaikki letkulitännät.

3.7.2 Luukun tiivisteen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.8 Luukun lukitsimen vaihtaminen

Valmistajana olemme velvoitettuja toimittamaan kuluttajille varaosana ovilukon sekä korjausohjeet (EU) 2019/2023 -säädöksen mukaisesti. Haluaisimme kuitenkin huomauttaa, että ovilukon vaihtamisen jälkeen pätevän sähköasentajan on testattava sähkötekninen turvallisuus ennen kuin laite otetaan uudelleen käyttöön. Tällä henkilöllä on oltava todistettavissa oleva pätevyys maan erityisten lakien, säädösten ja standardien mukaisesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

HUOMAA

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien yuoksi.

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

Koneeseen on vapaa pääsy.
√ Kaluste-etusivu on poistettu.
√ Ohjauspaneeli on poistettu.
Luukku on poistettu.→150
√ Kiristysrengas on poistettu.
√ Etupaneeli on poistettu.
√ Luukun tiiviste on poistettu.

3.8.1 Luukun lukitsimen poistaminen

1. Irrota luukun lukitsimen pistotulppa.
2. Vapauta luukun lukitsin.

3.8.2 Luukun lukitsimen asennus

Asenna vastakkaisessa järjestyksessä.

2021-02-16_8001214498 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 156 alkaa 481

Korjaus

3.9 Rummun lampun vaihtaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.
Pesuainelokero on poistettu.→148
√ Ohjauspaneeli on poistettu.

3.9.1 Rummun lampun poistaminen

1. Vedä rummun lamppupidike ulos koneesta.
2. Irrota sähköliitännät.
3. Poista lamppu rummun lampunpidikkeestä.

3.9.2 Rummun lampun asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

3.10 Alaosan suojuksen vaihtaminen

Kuva 1: Alaosan ryhmän suojus

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Kaluste-etusivu on poistettu.

3.10.1 Alaosan suojuksen poistaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
1. Poista alaosan suojus.

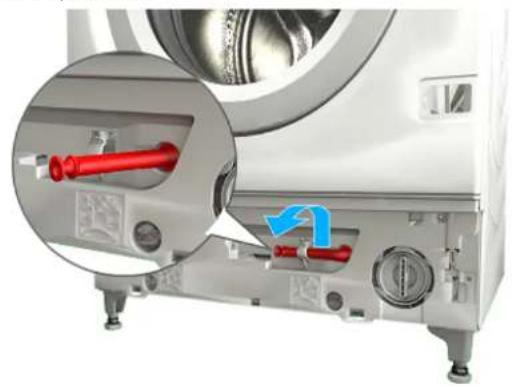

1. Irrota letku pidikkeestä.


1. 1. Kierrä ruuvi irti (1).

2. Paina kiinnityskohtaa ja poista alasuuntaan (2).

1. Vedä alaosan ryhmän suojusta ja poista etusuuntaan.

1. Vedä letku ulos suojuksesta.

3.10.2 Suojuksen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.11 Etupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.
Pesuainelokero on poistettu.→148
√ Kaluste-etusivu on poistettu.
√ Luukku on poistettu.→150
√ Luukun tiiviste on poistettu.

3.11.1 Etupaneelin poistaminen

1. Löysää kiinnitintä rummun lampun päällä.

Ruuvien avaamisesta aiheutuva osien putoamisen riskil! Loukkaantuminen putoavien osien vuoksi.

▶ Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riskil Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia. ▶ Estä komponentin putoaminen.

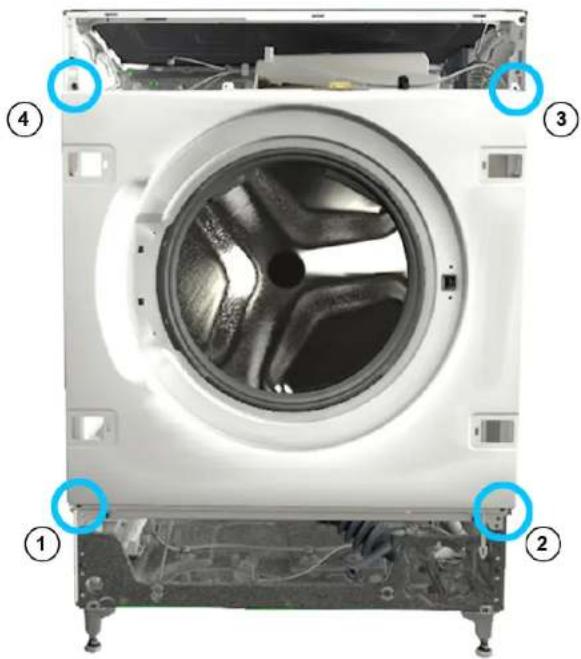

Avaa ruuvit osoitetussa järjestyksessä.

Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
