Tipo de producto	Lavadora de carga frontal
Marca	Bosch
Modelo	WIW28541EU
Capacidad de lavado	8 kg
Velocidad máxima de centrifugado	1400 rpm
Clase energética	E (clasificación anterior)
Consumo anual de agua	10500 L
Consumo anual de energía	175 kWh
Nivel sonoro (lavado/centrifugado)	51 dB / 76 dB
Dimensiones (Al x An x Pr)	84,5 x 60 x 59 cm
Peso neto	70 kg
Alimentación eléctrica	220-240 V, 10 A, 50 Hz
Programas de lavado	Algodón, Sintéticos, Delicados, Lana, Rápido 15 min, etc.
Funciones especiales	Inicio diferido, Seguridad infantil, Limpieza del tambor
Tipo de tambor	Tambor VarioSoft con alveolos
Motor	EcoSilence Drive sin correa
Mantenimiento y limpieza	Limpieza regular del filtro de pelusas y del cajón de detergente
Piezas de repuesto y reparabilidad	Piezas disponibles a través del servicio posventa de Bosch
Seguridad	Parada automática en caso de sobrecalentamiento, protección contra fugas
Información general	Fabricado en Alemania, garantía 2 años

Preguntas frecuentes - WIW28541EU BOSCH

¿Cómo limpiar el tambor de mi lavadora Bosch WIW28541EU?

Utilice el programa Limpieza del tambor (disponible en el selector) con un producto limpiador específico o vinagre blanco. Inicie el programa en vacío.

¿Qué hacer si la lavadora no desagua?

Verifique el filtro de pelusas ubicado en la parte inferior derecha, límpielo. Asegúrese de que la manguera de desagüe no esté doblada u obstruida.

¿Por qué el tambor gira lentamente?

Esto puede deberse a una sobrecarga de ropa o a un desequilibrio. Distribuya la ropa uniformemente o reduzca la carga.

¿Cómo usar el inicio diferido?

Seleccione un programa, luego presione la tecla Inicio diferido para ajustar la hora de finalización deseada. Confirme presionando Inicio.

¿Cuál es la capacidad máxima de ropa?

La capacidad máxima es de 8 kg para el programa Algodón. No exceda esta carga para evitar un desgaste prematuro.

La lavadora muestra un código de error E:XX, ¿qué hacer?

Consulte el manual: el código indica un problema (ej: E:17 = desagüe bloqueado). Limpie el filtro o llame al servicio posventa.

¿Cómo desbloquear la puerta durante el ciclo?

Presione la tecla Pausa y espere a que el indicador de puerta se apague. Si la puerta sigue bloqueada, corte la alimentación y espere 2 minutos.

¿Qué tipo de detergente usar?

Utilice un detergente adecuado para lavadoras frontales (HE). Evite el exceso de espuma. Dosifique según las recomendaciones del fabricante.

¿Cómo evitar los malos olores en la lavadora?

Deje la puerta entreabierta después de cada lavado, limpie regularmente la junta y el cajón de detergente. Inicie un programa a 90°C una vez al mes.

¿Dónde encontrar el manual de uso completo?

Puede descargar el manual PDF en nuestro sitio notice-facile.com seleccionando el idioma deseado.

MANUAL DE USUARIO WIW28541EU BOSCH

Risco de superficie danificada!

1. Odoberte tesnenie dverí.

3.7.2 Montáž tesnenia dverí

Consejos de reparación - Lavadora

En relación con este documento 423

1.1 Información importante 423
1.1.1 Finalidad 423

1.2 Explicación de símbolos generales.... 423

1.2.1 Niveles de peligrosidad 423

1.2.2 Símbolos de peligro 423

1.2.3 Estructura de las advertencias.... 424

1.2.4 Símbolos generales 424

3.9.1 Desmontar la iluminación del tambor 437

3.9.2 Montar la iluminación del tambor 437

3.10 Sustituir la tapa inferior.... 438

3.10.1 Retirar la tapa inferior 438

3.10.2 Montar la tapa 439

3.11 Sustituir el panel frontal 440

3.11.1 Extraer el panel frontal.... 440

3.11.2 Montar el panel frontal 441

Herramientas y auxiliares.... 425

Reparación 426

3.1 Sustituir el panel de control 426

3.1.1 Desmontar el panel de control 426

3.1.2 Montar el panel de control 427

3.2 Sustituir el compartimento para detergente 428

3.2.1 Desmontar el compartimento para detergente 428

3.2.2 Montar el compartimento para detergente 428

3.3 Sustituir el tirador del compartimento para detergente 429

3.3.1 Desmontar el tirador del compartimento para detergente.... 429

3.3.2 Montar el tirador del compartimento para detergente.... 429

3.4 Sustituir la puerta 430

3.4.1 Extraer la puerta 430

3.4.2 Montar la puerta.... 430

3.5 Sustituir los componentes de la puerta.... 431

3.5.1 Desmontar los componentes de la puerta.... 431

3.5.2 Montar los componentes de la puerta.... 431

3.6 Sustituir la bisagra de la puerta 432

3.6.1 Desmontar la bisagra de la puerta.... 432

3.6.2 Montar la bisagra de la puerta.... 432

3.7 Sustituir la junta de la puerta 433

3.7.1 Extraer la junta de la puerta.... 433

3.7.2 Montar la junta de la puerta 434

3.8 Sustituir el cierre de la puerta.... 435

3.8.1 Extraer el cierre de la puerta.... 435

3.8.2 Montar el cierre de la puerta 436

3.9 Sustituir la iluminación del tambor 437

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

Tabla 3: Símbolos generales

Herramientas y auxiliares

Designacion Detalles Imagenes
Herramienta auxiliar[15000155]	Herramienta para aflojar piezas de plástico
Destomillador Torx T20 con orificio de centrado[00340764]	100 mm, para tornillos de seguridad
Llave dinamométrica[15000441]	Llave dinamométrica 20 - 100 Nm
Destomillador plano[00340854]	Punta 3,5 mm x 0,6 mm x 100 mm, Protección aislamiento 1000 V AC
Destomillador plano[00340855]	Punta 5,5 mm x 1,0 mm x 125 mm, Protección aislamiento 1000 V AC
Alicates de punta fina curvada[00341269]	Longitud 200 mm

Designacion Detalles Imagenes
Alicates corte diagonal[00342182]	Longitud: 200 mm
Llave combinada[00340811]	Medida llave 10°mm, M6
Combination wrench[00340814]	Medida llave 13°mm, M8
Llave combinada[00340817]	Medida llave 17 mm, M10
Llave combinada[15000459]	Medida llave 16°mm, M10

Reparación

3.1 Sustituir el panel de control

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado el compartimento para detergente.→428

3.1.1 Desmontar el panel de control

1. 1. Soltar el elemento de sujeción (1).
2. Extraer la tapa (2).

1. Retirar los tornillos. 3. 1. Desenganchar los elementos de sujeción (1, 2).

1. Empujar el panel de control hacia la parte frontal (3).

1. Desmontar el panel de control.

3.1.2 Montar el panel de control

▶ Montar en orden inverso.

Reparación

3.2 Sustituir el compartimento para detergente

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

3.2.1 Desmontar el compartimento para detergente

1. Extraer el compartimento para detergente.
2. 1. Presione hacia abajo en el inserto (1).
3. Desmontar el compartimento para detergente (2).

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.→428

3.3.1 Desmontar el tirador del compartimento para detergente

1. Desenganchar los elementos de sujeción.

1. Desmontar el tirador del compartimento para detergente.

3.3.2 Montar el tirador del compartimento para detergente

▶ Montar en orden inverso.

Reparación

3.4 Sustituir la puerta

PRECAUCIÓN

¡Zona de bisagra abierta!

Aplastamiento / atrapamiento de dedos

▶ No acceder a la zona de la bisagra.

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
La puerta está abierta.
Se ha quitado el frontal del mueble.

3.4.1 Extraer la puerta

1.

ATENCION

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior.

Asegure el componente para que no se caiga.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

▶ Asegure el componente para que no se caiga.

Retirar los tornillos (1).

1. Extraer la puerta hacia arriba.

3.4.2 Montar la puerta

▶ Montar en orden inverso.

Reparación

3.5 Sustituir los componentes de la puerta

¡Zona de bisagra abierta!

Aplastamiento / atrapamiento de dedos

▶ No acceder a la zona de la bisagra.

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha quitado el frontal del mueble.
Se ha retirado la puerta.→430

3.5.1 Desmontar los componentes de la puerta

Desmontar la puerta desde fuera hacia dentro.

3.5.2 Montar los componentes de la puerta

▶ Montar en orden inverso.

Reparación

3.6 Sustituir la bisagra de la puerta

¡Zona de bisagra abierta!

Aplastamiento / atrapamiento de dedos

▶ No acceder a la zona de la bisagra.

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

3.6.1 Desmontar la bisagra de la puerta

1. Aflojar los dos tornillos.
2. Retirar la puerta.
3. Desmontar la puerta desde fuera hacia dentro.

1. Retirar la bisagra de la puerta.

3.6.2 Montar la bisagra de la puerta

▶ Montar en orden inverso.

Reparación

3.7 Sustituir la junta de la puerta

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado el compartimento para detergente.→428
Se ha retirado el panel de control.
Se ha retirado la puerta.→430
Se ha retirado la tapa inferior.→438

3.7.1 Extraer la junta de la puerta

1. Aflojar el enganche en la iluminación del tambor.

¡Riesgo de daños en la superficie!

La superficie del aparato puede sufrir arañazos sí se utilizan las herramientas incorrectas.

- Utilizar únicamente herramientas de plástico para sustituir el anillo de fijación.

Desmontar el anillo de fijación de la junta con una herramienta de plástico.

1. Quitar la junta de la puerta del panel frontal.
2. Abrir el conector de cable del cierre de la puerta.

Reparación

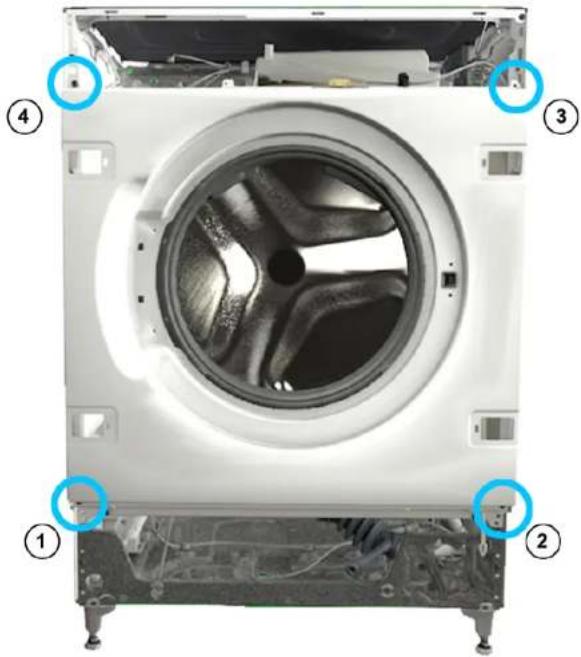

1. Aflojar los tornillos en el orden indicado.

1. Retirar el panel frontal.

2. Desconectar todas las conexiones de manguera.

1. Retirar la junta de la puerta.

3.7.2 Montar la junta de la puerta

▶ Montar en orden inverso.

Reparación

3.8 Sustituir el cierre de la puerta

Como fabricante, estamos obligados a proporcionar a los clientes la pieza de repuesto de la cerradura de puerta, incluidas las instrucciones de reparación conforme al Reglamento (UE) 2019/2023. No obstante, nos gustaría resaltar que después de reemplazar la cerradura de la puerta, es necesario que un electricista cualificado realice una prueba de seguridad electrotécnica antes de poner el aparato en funcionamiento. Esta persona debe estar cualificada (de forma verificable) de acuerdo con las leyes, reglamentos y normas específicos del país.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha quitado el frontal del mueble.
Se ha retirado el panel de control.
Se ha retirado la puerta.→430
Se ha retirado el anillo de fijación.
Se ha retirado el panel frontal.
Se ha retirado la junta de la puerta.

3.8.1 Extraer el cierre de la puerta

1. Desconectar el enchufe del cierre de la puerta.
2. Abrir el cierre de la puerta.

1. Retirar el cierre de la puerta.

Reparación

3.8.2 Montar el cierre de la puerta

▶ Montar en orden inverso.

Reparación

3.9 Sustituir la iluminación del tambor

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado el compartimento para detergente.→428
Se ha retirado el panel de control.

3.9.1 Desmontar la iluminación del tambor

1. Sacar del aparato el soporte de la iluminación del tambor.
2. Desconectar las conexiones eléctricas.
3. Desmontar la iluminación del tambor del soporte.

3.9.2 Montar la iluminación del tambor

▶ Montar en orden inverso.

Reparación

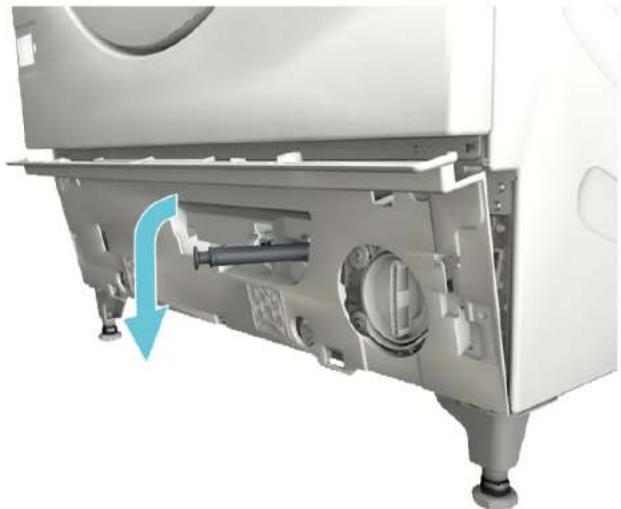

3.10 Sustituir la tapa inferior

Fig. 1: Tapa del grupo inferior

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha quitado el frontal del mueble

3.10.1 Retirar la tapa inferior

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
1. Retirar la tapa inferior.

1. Desconectar la manguera del soporte.


1. 1. Aflojar el tornillo (1).

2. Presionar el punto de sujeción y extraerlo hacia abajo (2).

1. Tirar de la tapa del grupo inferior y extraerla hacia delante.

1. Sacar la manguera de la tapa.

3.10.2 Montar la tapa

▶ Montar en orden inverso.

Reparación

3.11 Sustituir el panel frontal

PRECAUCIÓN

¡Bordes de la carcasa cortantes! Peligro de cortes

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado el compartimento para detergente.→428
Se ha quitado el frontal del mueble.
Se ha retirado la puerta.→430
Se ha retirado la junta de la puerta.

3.11.1 Extraer el panel frontal

1. Aflojar el enganche en la iluminación del tambor.

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

▶ Asegure el componente para que no se caiga.

ATENCION

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior.

Asegure el componente para que no se caiga.

Aflojar los tornillos en el orden indicado.

1. Retirar el panel frontal.

3.11.2 Montar el panel frontal

▶ Montar en orden inverso.

Reparationsinformation - Tvättmaskin

i Om detta dokument.... 443

1.1 Viktig information....443

1.1.1 Syfte 443
