WIW28541EU - Pesumasin BOSCH - Tasuta kasutusjuhend

Toote tüüp	Eestilaadne pesumasin
Bränd	Bosch
Mudel	WIW28541EU
Pesumaht	8 kg
Maksimaalne tsentrifuugimiskiirus	1400 p/min
Energiaklass	E (vana klassifikatsioon)
Aastane veetarbimine	10500 L
Aastane energiatarbimine	175 kWh
Müra tase (pesu/tsentrifuugimine)	51 dB / 76 dB
Mõõtmed (K x L x S)	84,5 x 60 x 59 cm
Netokaal	70 kg
Toiteallikas	220-240 V, 10 A, 50 Hz
Pesuprogrammid	Puuvill, Sünteetika, Õrnad, Vill, Kiire 15 min jne.
Eriefunktsioonid	Edasilükatud start, Lapsekindlus, Trumli puhastus
Trumli tüüp	VarioSoft trummel koos alveoolidega
Mootor	EcoSilence Drive ilma rihmata
Hooldus ja puhastus	Regulaarne ebemefiltri ja pesuainekambri puhastus
Varuosad ja parandatavus	Boschi müügijärgse teeninduse kaudu saadaolevad varuosad
Ohutus	Automaatne seiskumine ülekuumenemise korral, kaitse lekkimise eest
Üldine teave	Valmistatud Saksamaal, garantii 2 aastat

Korduma kippuvad küsimused - WIW28541EU BOSCH

Kuidas puhastada oma Bosch WIW28541EU pesumasina trumlit?

Kasutage programmi Trumli puhastus (saadaval valijal) koos spetsiaalse puhastusvahendi või valge äädikaga. Käivitage programm tühjalt.

Mida teha, kui pesumasin ei tühjenda?

Kontrollige all paremal asuvat ebemefiltrit, puhastage see. Veenduge, et tühjendusvoolik ei ole paindunud ega ummistunud.

Miks trummel pöörleb aeglaselt?

See võib olla tingitud pesu ülekoormusest või tasakaalutusest. Jaotage pesu ühtlaselt või vähendage koormust.

Kuidas kasutada edasilükatud starti?

Valige programm, seejärel vajutage nuppu Edasilükatud start soovitud lõpuaja seadistamiseks. Kinnitage vajutades Start.

Mis on maksimaalne pesumaht?

Maksimaalne maht on 8 kg puuvillaprogrammi jaoks. Ärge ületage seda koormust, et vältida enneaegset kulumist.

Pesumasin kuvab veakoodi E:XX, mida teha?

Konsulteerige juhendit: kood näitab probleemi (nt E:17 = tühjendus ummistunud). Puhastage filter või helistage müügijärgsesse teenindusse.

Kuidas tsükli ajal ust avada?

Vajutage nuppu Paus ja oodake, kuni ukse indikaator kustub. Kui uks jääb lukku, lülitage toide välja ja oodake 2 minutit.

Millist pesuainet kasutada?

Kasutage eestilaadsetele masinatele sobivat pesuainet (HE). Vältige liigset vahutamist. Doseerige vastavalt tootja soovitustele.

Kuidas vältida halbu lõhnu pesumasinas?

Jätke uks pärast iga pesu praokile, puhastage regulaarselt tihendit ja pesuainekambrit. Käivitage kord kuus programm 90°C juures.

Kust leida täielik kasutusjuhend?

PDF-i juhendi saate alla laadida meie saidilt notice-facile.com, valides soovitud keele.

KASUTUSJUHEND WIW28541EU BOSCH

1.2.2 Ohusümbolid 123

1.2.3 Hoiatuste struktuur 124

1.2.4 Üldised sümbolid.... 124

Tööriistad ja abinõud.... 125

Remont....126

3.1 Välispaneeli vahetamine 126

3.1.1 Välispaneeli eemaldamine 126

3.1.2 Välispaneeli paigaldamine 127

3.2 Pesuaine sahtli vahetamine.... 128

3.2.1 Pesuaine sahtli eemaldamine 128

3.2.2 Pesuaine sahtli paigaldamine 128

3.3 Pesuaine sahtli käepideme vahetamine 129

3.3.1 Pesuaine sahtli käepideme eemaldamine.... 129

3.3.2 Pesuaine sahtli käepideme paigaldamine 129

3.4 Ukse vahetamine....130

3.4.1 Ukse eemaldamine 130

3.4.2 Ukse paigaldamine....130

3.5 Ukseosade vahetamine.... 131

3.5.1 Ukse osade eemaldamine 131

3.5.2 Ukse osade paigaldamine 131

3.6 Ukse hinge vahetamine.... 132

3.6.1 Ukse hinge eemaldamine 132

3.6.2 Ukse hinge paigaldamine 132

3.7 Ukse tihendi vahetamine.... 133

3.7.1 Ukse tihendi eemaldamine.... 133

3.7.2 Uksetihendi paigaldamine.... 134

3.8 Ukseluku vahetamine 135

3.9 Trumli valgustuse vahetamine 137

3.9.1 Trumli valgustuse eemaldamine 137

3.9.2 Trumli valgustuse paigaldamine 137

3.10 Põhjakatte vahetamine.... 138

3.10.1 Põhjakatte eemaldamine.... 138

3.10.2 Katte paigaldamine 139

3.11 Esipaneeli vahetamine 140

3.11.1 Esipaneeli eemaldamine 140

3.11.2 Esipaneeli paigaldamine 141

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Lõikeoht
	Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

- Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Abitöörist[15000155]	Tööriist plastosade lahtitegemiseks
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga[00340764]	100 mm, splindiga poltidele
Pöördemomendi mutrivöti[15000441]	Pöördemomendi mutrivöti 20-100 Nm
Lapik kruvikeeraja[00340854]	Tera 3,5 mm x 0,6 mm x 100 mm, kaitseisolatsioon 1000 V AC
Lapik kruvikeeraja[00340855]	Tera 5,5 mm x 1,0 mm x 125 mm, kaitseisolatsioon 1000 V AC
Peeneotsalised tangid, nurga all[00341269]	Pikkus 200 mm
Külg-lõiketangid[00342182]	Pikkus: 200 mm

Määramine Üksikasjad Kujutised
Kombineeritud mut-rivöti[00340811]	Mutrivõtme suurus 10°mm, M6
Combination wrench[00340814]	Mutrivõtme suurus 13°mm, M8
Kombineeritud mut-rivöti[00340817]	Mutrivõtme suurus 17 mm, M10
Kombineeritud mut-rivöti[15000459]	Mutrivõtme suurus 16°mm, M10

Remont

3.1 Välispaneeli vahetamine

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

▶ Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Pesuaine sahtel eemaldatud.→128

3.1.1 Välispaneeli eemaldamine

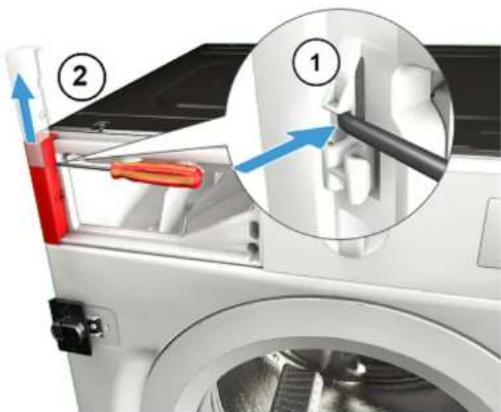

1. 1. Vabastage kinnituselement (1).
2. Eemaldage kate (2).

1. Eemaldage poldid. 3. 1. Vabastage kinnituselemendid (1, 2).

1. Tömmake välispaneeli ettesuunas (3).

1. Eemaldage välispaneel.

3.1.2 Välispaneeli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.2 Pesuaine sahtli vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

3.2.1 Pesuaine sahtli eemaldamine

1. Tömmake pesuaine sahtel välja.
2. 1. Suru kassetti (1) alla.
3. Eemaldage pesuaine sahtel (2).

3.3 Pesuaine sahtli käepideme vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.→128

3.3.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

1. Eemaldage pesuaine sahtli käepide.

3.3.2 Pesuaine sahtli käepideme paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.4 Ukse vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

- Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Uks on avatud.
Mööblipaneel on eemaldatud.

3.4.1 Ukse eemaldamine

1.

TÄHELEPANUI

Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused. ▶ Kinnitage osa allakukkumise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

1. Eemaldage uks ülessuunas.

3.4.2 Ukse paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.5 Ukseosade vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

- Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Mööblipaneel on eemaldatud.
Uks on eemaldatud.→130

3.5.1 Ukse osade eemaldamine

Võtke uks lahti seestpoolt väljapoole.

3.6 Ukse hinge vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

- Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

3.6.1 Ukse hinge eemaldamine

1. Vabastage kaks kruvi.
2. Eemaldage uks.
3. Vötke uks lahti seestpoolt väljapoole.

1. Eemaldage ukse hing.

3.6.2 Ukse hinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.7 Ukse tihendi vahetamine

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Pesuaine sahtel eemaldatud,→128
Välispaneel on eemaldatud.
Uks on eemaldatud.→130
Pöhjakate on eemaldatud.→138

3.7.1 Ukse tihendi eemaldamine

1. Lödvendage trumli valgustusel olevat fiksaatorit.

Pinna kahjustamise oht!

Valede tööriistadega võib seadme pind saada kriimustada.

- Kasutage pingutusrõnga vahetamisel ainult plastikust tööriistu.

Eemaldage pingutusrōngas muhvist plastikust tööriista abil.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaabliühendus ukselukult.

Remont

1. Lödvendage polte näidatud järjekorras.

1. Eemaldage esipaneel.

2. Ühendage köik voolikuühendused lahti.

3.8 Ukseluku vahetamine

Tootjana oleme kohustatud tagama tarbijatele ukseluku varuosad, sealhulgas remontimisjuhendi, vastavalt direktiivile (EL) 2019/2023. Siiski soovime viidata sellele, et pärast ukseluku vahetamist on enne seadme kasutuselevõttu vajalik lasta kvalifit-seeritud elektrikul teha elektrotehniline ohutuskatse. See isik peab olema riiklike seaduste, määruste ja standardite järgi töendatult koolitatud.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.

Mööblipaneel on eemaldatud.
Välispaneel on eemaldatud.
Uks on eemaldatud.→130
√ Pingutusrōngas on eemaldatud.
Esipaneel on eemaldatud.
Uksetihend on eemaldatud.

1. Ühendage ukseluku pistik lahti.
2. Vabastage ukselukk.

▶ Paigaldage vastupidises järjekorras.

3.9 Trumli valgustuse vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

▶ Kindlustage seadmed libisemise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Pesuaine sahtel eemaldatud.→128
Välispaneel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tõmmake trumli valgustuse hoidik seadmest välja.
2. Ühendage elektriühendused lahti.
3. Eemaldage trumli valgustus trumli valgustuse hoidikust.

3.9.2 Trumli valgustuse paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.10 Pöhjakatte vahetamine

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Mööblipaneel on eemaldatud.

3.10.1 Põhjakatte eemaldamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
1. Eemaldage põhjakate.

1. Vabastage voolik hoidikust.


1. 1. Keerake polt lahti (1).

2. Suruge tugipunkti ja eemaldage allasuunas (2).

1. Suruge põhja multikatet ja eemaldage see ettesuunas liigutades.

1. Tömmake voolik kattest välja.

3.10.2 Katte paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

3.11 Esipaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Pesuaine sahtel cemaldatud.→128
Mööblipaneel on eemaldatud.
Uks on eemaldatud.→130
√ Uksetihend on eemaldatud.

3.11.1 Esipaneeli eemaldamine

1. Lödvendage trumli valgustusel olevat fiksaatorit.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Lõdvendage polte näidatud järjekorras.
