Merke	Bosch
Modell	WDU28512
Produkttype	Vaskemaskin med tørkefunksjon
Mål (H x B x D)	84,5 x 60 x 65 cm
Vekt	74 kg
Strømtilførsel	220-240 V, 50 Hz, 10 A
Vaskekapasitet	8 kg
Tørkekapasitet	5 kg
Maksimal sentrifugehastighet	1400 omdr/min
Energiklasse	A+++
Hovedfunksjoner	Vaskeprogrammer: Bomull, Syntetisk, Delikat, Ull, Hurtigprogram; Integrert tørkefunksjon; Utsatt start; Barnesikring
Vedlikehold og rengjøring	Rengjøring av filter og såpeskuff, Vedlikehold av dørpakning, Trommelrengjøringsprogram
Sikkerhet	Koble apparatet fra strømmen før inngrep, Bruk vernehansker, Bruk originale deler
Reservedeler og reparerbarhet	Utskiftbare deler: bunndeksel, frontpanel, dør, dørpakning, dørhengsel. Nødvendige verktøy: Torx T20 skrutrekker, momentnøkkel, smalnebbtang
Generell informasjon	Bruks- og reparasjonsanvisning tilgjengelig. Sertifisering: VDE 0701

Ofte stilte spørsmål - WDU28512 BOSCH

Hvordan bytter jeg dørpakningen på min Bosch WDU28512 vaskemaskin?

For å bytte dørpakningen, koble først apparatet fra strømmen og steng vanntilførselen. Fjern døren, frontpanelet, deretter klemmeringen med et plastverktøy. Ta av den gamle pakningen og monter den nye i motsatt rekkefølge. Bruk vernehansker mot skarpe kanter.

Hvilke verktøy trengs for å reparere denne vaskemaskinen?

Anbefalte verktøy inkluderer: en Torx T20 skrutrekker med hull, en momentnøkkel (20-100 Nm), en flat skrutrekker (3,5 mm og 5,5 mm), en smalnebbtang, en avbitertang, og kombinerte nøkler (10, 13, 16, 17 mm). Vernehansker er også nødvendig.

Hvordan fjerner jeg frontpanelet på Bosch WDU28512?

Sørg for at apparatet er strømløst og koblet fra. Fjern såpeskuffen, kontrollpanelet, døren, dørpakningen og bunndekselet. Skru ut skruene i rekkefølge 1-2-3-4 (se anvisningen) og løft av panelet. Vær oppmerksom på skarpe kanter: bruk hansker.

Hva gjør jeg hvis vaskemaskinen ikke slår seg på?

Sjekk først at apparatet er riktig tilkoblet og at sikringen ikke har gått. Sørg for at døren er ordentlig lukket. Hvis problemet vedvarer, kontakt kundeservice. Ikke prøv å reparere selv uten å koble apparatet fra strømmen.

Hvordan rengjør jeg avløpsfilteret?

Koble apparatet fra strømmen og tøm ut resterende vann. Fjern avløpsdekselet nede til høyre, skru ut filteret mot klokken, rengjør det under rennende vann, og sett det tilbake. Skru på dekselet igjen. Utfør denne operasjonen regelmessig for å unngå blokkeringer.

Kan jeg reparere dørhengslet selv?

Ja, hvis du følger sikkerhetsinstruksjonene. Koble apparatet fra strømmen, fjern døren, pakningen, bunndekselet og frontpanelet. Skru ut de to skruene til hengslet og bytt det. Vær forsiktig i hengselområdet for å unngå å klemme fingrene.

Hva er tørkekapasiteten til denne modellen?

Tørkekapasiteten er omtrent 5 kg for bomull. For optimal tørking, ikke overskrid denne lasten. Se i bruksanvisningen for egnede tørkeprogrammer.

Hvordan utfører jeg en sikkerhetstest etter reparasjon?

Etter enhver reparasjon, utfør en sikkerhetstest i henhold til standard VDE 0701 eller gjeldende nasjonale forskrifter. Kontroller elektrisk isolasjon og jording. Hvis du ikke er kvalifisert, kontakt en fagperson.

Hvor finner jeg originale reservedeler til min Bosch WDU28512?

Originale reservedeler er tilgjengelige hos Bosch kundeservice eller på autoriserte nettsteder. Bruk delereferansene som er angitt i bruksanvisningen (for eksempel [15000155] for hjelpeverktøy). Bruk kun originale deler for å garantere sikkerheten.

Hva betyr faresymbolet med lyn i bruksanvisningen?

Dette symbolet indikerer en fare for elektrisk spenning. Det signaliserer viktige instruksjoner for å unngå elektrisk støt. Før ethvert inngrep, koble apparatet fra strømmen og vent minst 60 sekunder for utlading av kondensatorer.

BRUKSANVISNING WDU28512 BOSCH

Tip til reparation - Vaske-/tørremaskine

i Om dette dokument.... 36

1.1 Vigtig information.... 36
1.1.1 Formäl 36

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele

▶ Sørg for at sikre komponenten mod at falde ned.

BEMAERK!

Fare for nedfaldende dele pga. løsnede skruer!

▶ Brug beskyttelseshandsker.

Preindstilling:

Reparasjonstips - Vaske-/tørkemaskin

i Om dette dokumentet.... 168

1.1 Viktig informasjon 168

1.1.1 Formäl 168

1.2 Forklaring av symboler.... 168

1.2.1 Farenivåer 168

1.2.2 Faresymboler.... 168

1.2.3 Advarslenes struktur 169

1.2.4 Generelle symboler.... 169

Sikkerhet 170

2.1 Generelle sikkerhetsinstruksjoner 170

2.1.1 Alle husholdningsapparater 170

Verktøy og hjelpemidler....171

Reparasjon 172

4.1 Utskiftning av sokkeldeksel 172

4.1.1 Demontering av sokkeldeksel 172

4.1.2 Montering av sokkeldeksel.... 172

4.2 Utskiftning av frontpanel.... 173

4.2.1 Demontering av frontpanel.... 173

4.2.2 Montering av frontpanel.... 173

4.3 Utskiftning av dør 174

4.3.1 Demontering av dør 174

4.3.2 Montering av dør....174

4.4 Utskiftning av dørpakning.... 175

4.4.1 Demontering av dørpakning.... 175

4.4.2 Montering av dørpakning.... 176

4.5 Utskiftning av dørhengsel.... 177

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
⚠️ FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
⚠️ ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
⚠️ FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
Start Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Hjelpeverktøy[15000155]	Verktøy for å løsne plastdeler
Torx T20-skrutrek-ker med borehull[00340764]	100 mm, for skruer med splint
Momentnøkkel[15000441]	Momentnøkkel 20 - 100 Nm
Flat skrutrekker[00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttende isola-sjon 1000 V AC
Flat skrutrekker[00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttende isola-sjon 1000 V AC
Spisstang, vin-kelmønster[00341269]	Lengde 200 mm
Avbitertang[00342182]	Lengde: 200 mm

Betegnelse Detaljer	Bilder
Fastnøkkel[00340811]	Størrelse på fastnøkkel 10°mm,M6
Combinationwrench[00340814]	Størrelse på fastnøkkel 13°mm,M8
Fastnøkkel[00340817]	Størrelse på fastnøkkel 17 mm,M10
Fastnøkkel[15000459]	Størrelse på fastnøkkel 16°mm,M10

Reparasjon

4.1 Utskiftning av sokkeldeksel

Forutsetning:

1. Demonter tømmeslangen.
2. Ta av tømmedekslet.
3. Ta av sokkeldekslet.

1. Løsne slangen fra klipset.
2. Fjern skruene.
3. Løsne läselementet.
4. Ta av sokkeldekslet.

4.1.2 Montering av sokkeldeksel

Monteres i motsatt rekkefølge.

Reparasjon

4.2 Utskiftning av frontpanel

Forutsetning:

4.2.1 Demontering av frontpanel

FORSIKTIG

Skarpe kanter på hus!

Kuttskader

Bruk vernehansker.

1.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler.

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

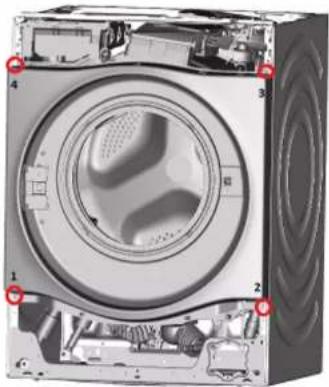

Fjern skruene i følgende rekkefølge (1-2-3-4).

4.2.2 Montering av frontpanel

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av dør

Forutsetning:

4.3.1 Demontering av dør

1. Fjern to skruer (1).
2. Skift ut läselementene med sportrekker (2).

4.3.2 Montering av dør

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av dørpakning

Forutsetning:

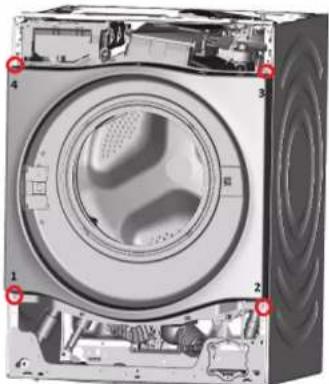

Fjern skruene i følgende rekkefølge (1-2-3-4).

1. Løsne skruene på baksiden av apparatet.

2. Ta av arbeidsplaten.

3. Løsne låselementene i instrumentpanelet øverst og på høyre side.

4. Demonter instrumentpanelet.

5. Demonter trommellampeholderen på toppen.

6. Løsne skruene i dispenserhuset.

8.

Fjern strammeringen fra pakningen med et plastverktøy.

1. Løsne dørpakningen fra frontpanelet.
2. Løsne kabelkontakten fra dørlåsen.
3. Demonter frontpanelet.

Reparasjon

1. Løsne alle slangekoblingene.

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av dørhengsel

FORSIKTIG

Åpent hengsleområde!

Fare for à knuse/sette fast fingre

Ikke grip inn i hengsleområdet.

▶ Bruk vernehansker.

Forutsetning:

1. Fjern to skruer.
2. Demonter dørhengslen.

Monteres i motsatt rekkefølge.
