Znamka	Bosch
Model	WDU28512
Vrsta izdelka	Pralno-sušilni stroj
Mere (V x Š x G)	84,5 x 60 x 65 cm
Teža	74 kg
Električni priključek	220-240 V, 50 Hz, 10 A
Zmogljivost pranja	8 kg
Zmogljivost sušenja	5 kg
Največja hitrost ožemanja	1400 vrt/min
Energetski razred	A+++
Glavne funkcije	Programi pranja: Bombaž, Sintetika, Občutljivo, Volna, Hitri program; Vgrajena funkcija sušenja; Odložen začetek; Otroška zaščita
Vzdrževanje in čiščenje	Čiščenje filtra in posode za detergent, Vzdrževanje tesnila vrat, Program čiščenja bobna
Varnost	Odklopite napravo pred posegom, Nosite zaščitne rokavice, Uporabljajte originalne dele
Nadomestni deli in popravljivost	Menljivi deli: osnovni pokrov, sprednja plošča, vrata, tesnilo vrat, tečaj vrat. Potrebna orodja: izvijač Torx T20, dinamični ključ, klešče s tankimi konicami
Splošne informacije	Navodila za uporabo in popravilo so na voljo. Certifikat: VDE 0701

Pogosto zastavljena vprašanja - WDU28512 BOSCH

Kako zamenjati tesnilo vrat mojega pralno-sušilnega stroja Bosch WDU28512?

Za zamenjavo tesnila vrat najprej odklopite napravo in zaprite dovod vode. Odstranite vrata, sprednjo ploščo in nato objemko s plastičnim orodjem. Odstranite staro tesnilo in namestite novo v obratnem vrstnem redu. Nosite zaščitne rokavice zaradi ostrih robov.

Katera orodja so potrebna za popravilo tega pralnega stroja?

Priporočena orodja vključujejo: izvijač Torx T20 z luknjo, dinamični ključ (20-100 Nm), ploščati izvijač (3,5 mm in 5,5 mm), klešče s tankimi konicami, ščipalne klešče in kombinirane ključe (10, 13, 16, 17 mm). Potrebne so tudi zaščitne rokavice.

Kako odstraniti sprednjo ploščo pri Bosch WDU28512?

Prepričajte se, da je naprava brez napetosti in odklopljena. Odstranite posodo za detergent, nadzorno ploščo, vrata, tesnilo vrat in osnovni pokrov. Odvijte vijake v vrstnem redu 1-2-3-4 (glejte navodila) in dvignite ploščo. Pazite na ostre robove: nosite rokavice.

Kaj storiti, če se moj pralni stroj ne vklopi?

Najprej preverite, ali je naprava pravilno priključena in ali varovalka ni pregorela. Prepričajte se, da so vrata dobro zaprta. Če težava vztraja, se obrnite na servis. Ne poskušajte sami popraviti brez odklopa naprave.

Kako očistiti odtočni filter?

Odklopite napravo in izpraznite preostalo vodo. Odstranite pokrov odtoka spodaj desno, odvijte filter v nasprotni smeri urinega kazalca, ga očistite pod tekočo vodo in ga vrnite na mesto. Privijte pokrov. To operacijo izvajajte redno, da preprečite zamašitve.

Ali lahko sam popravim tečaj vrat?

Da, če upoštevate varnostna navodila. Odklopite napravo, odstranite vrata, tesnilo, osnovni pokrov in sprednjo ploščo. Odvijte dva vijaka tečaja in ga zamenjajte. Bodite pozorni na območje tečaja, da si ne stisnete prstov.

Kakšna je zmogljivost sušenja tega modela?

Zmogljivost sušenja je približno 5 kg za bombaž. Za optimalno sušenje ne prekoračite te obremenitve. Oglejte si navodila za ustrezne programe sušenja.

Kako izvesti varnostni test po popravilu?

Po vsakem popravilu izvedite varnostni test v skladu s standardom VDE 0701 ali veljavnimi nacionalnimi predpisi. Preverite električno izolacijo in ozemljitev. Če niste usposobljeni, pokličite strokovnjaka.

Kje najdem originalne nadomestne dele za moj Bosch WDU28512?

Originalni nadomestni deli so na voljo pri servisu Bosch ali na pooblaščenih spletnih mestih. Uporabite referenčne številke delov, navedene v navodilih (na primer [15000155] za pomožno orodje). Uporabljajte samo originalne dele za zagotavljanje varnosti.

Kaj pomeni simbol nevarnosti s strelo v navodilih?

Ta simbol označuje nevarnost električne napetosti. Opozarja na pomembna navodila za preprečevanje električnega udara. Pred vsakim posegom odklopite napravo in počakajte vsaj 60 sekund, da se kondenzatorji izpraznijo.

NAVODILA ZA UPORABO WDU28512 BOSCH

4.2.1 Uklanjanje prednje ploče 19

4.2.2 Postavljanje prednje ploče....19

4.3 Zamjena vrata 20

4.3.1 Uklanjanje vrata 20

4.3.2 Postavljanje vrata.... 20

4.4 Zamjena brtve vrata....21

4.4.1 Uklanjanje brtve vrata.... 21

4.4.2 Postavljanje brtve vrata 22

4.5 Zamjena zgloba vrata 23

4.5.1 Uklanjanje zgloba vrata 23

4.5.2 Postavljanje zgloba vrata.... 23

i O ovom dokumentu

1.1 Važne informacije

1.1.1 Svrha

4.2.1 Uklanjanje prednje ploče

OPREZ

Oštri rubovi kućišta!

Porezotine

Nosite zaštitne rukavice.

1.

OPREZ

Opasnost od padanja dijelova zbog otpuštenih vijaka!

Nasveti za popravilo - Pralno-sušilni stroj

i V zvezi s tem dokumentom 223

1.1 Pomembne informacije 223

1.1.1 Namen 223

1.2 Razlaga simbolov 223

1.2.1 Stopnje nevarnosti 223

1.2.2 Simboli za nevamost 223

1.2.3 Struktura opozoril 224

1.2.4 Splošni simboli 224

Varnost....225

2.1 Splošna varnostna navodila 225

2.1.1 Vsi gospodinjski aparati.... 225

Orodja in pripomočki.... 226

Popravilo 227

4.1 Zamenjava pokrova podstavka....227
4.1.1 Odstranjevanje pokrova podstavka 227
4.1.2 Namestitev pokrova podstavka 227
4.2 Zamenjava sprednje plošče.... 228
4.2.1 Odstranjevanje sprednje plošče 228
4.2.2 Namestitev sprednje plošče 228
4.3 Zamenjava vrat 229
4.3.1 Odstranjevanje vrat 229
4.3.2 Namestitev vrat.... 229
4.4 Zamenjava tesnila vrat....230
4.4.1 Odstranjevanje tesnila vrat 230
4.4.2 Namestitev tesnila vrat 231
4.5 Zamenjava tečaja vrat.... 232
4.5.1 Odstranjevanje tečaja vrat 232
4.5.2 Namestitev tečaja vrat.... 232

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

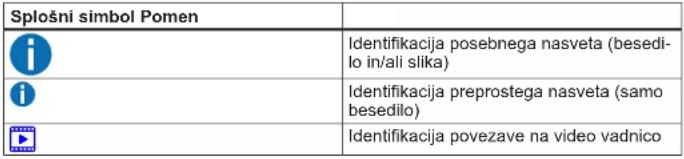

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov
Izvijač Torx T20 z izvrtino [00340764]	100 mm, za vijake z varnostnim zatičem
Momentni ključ [15000441]	Momentni ključ 20–100 Nm
Ploščati zvijač [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zaščitna izolacija 1000 V AC
Ploščati zvijač [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zaščitna izolacija 1000 V AC
Igličaste klešče, za-krivljene [00341269]	Dolžina 200 mm
Klešče za bočno re-zanje [00342182]	Dolžina: 200 mm

Oznaka Podrobnosti Slike
Kombinirani ključ[00340811]	Velikost ključa 10°mm, M6
Combination wrench[00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ[00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ[15000459]	Velikost ključa 16°mm, M10

Popravilo

4.1 Zamenjava pokrova podstavka

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.1.1 Odstranjevanje pokrova podstavka

1. Odstranite odtočno cev.
2. Odstranite pokrov odtoka.
3. Odstranite pokrov podstavka.

4.1.2 Namestitev pokrova podstavka

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.2 Zamenjava sprednje plošče

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.
Plošča za vence je bila odstranjena.
Vrata so bila odstranjena.
√ Tesnilo vrat je bilo odstranjeno.
Pokrov podstavka je bil odstranjen.→227

4.2.1 Odstranjevanje sprednje plošče

PREVIDNO

Ostri robovi ohišja!

Ureznine

Uporabljajte zaščitne rokavice.

1.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

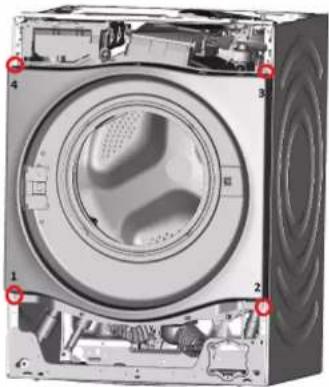

Odstranite vijake v naslednjem vrstnem redu (1-2-3-4).

1. Odstranite sprednjo ploščo.

4.2.2 Namestitev sprednje plošče

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava vrat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.3.1 Odstranjevanje vrat

1. Odstranite dva vijaka (1).
2. Sprostite držalne elemente s ploščatim izvijačem (2).

4.3.2 Namestitev vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava tesnila vrat

PREVIDNO

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščilite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.
Vrata so bila odstranjena.
Pokrov podstavka je odstranjen.→227

4.4.1 Odstranjevanje tesnila vrat

1.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

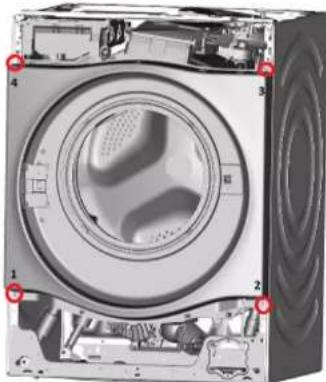

Odstranite vijake v naslednjem vrstnem redu (1-2-3-4).

1. Sprostite vijake na hrbtni strani aparata.

2. Odstranite delovno površino.

3. Sprostite držalne elemente plošče za vence na vrhu in na desni strani.

4. Odstranite ploščo za vence.

5. Odstranite držalo lučke bobna na vrhu.

6. Sprostite vijake na ohišju razdeljevalnika.

8.

POZOR!

Površina aparata se lahko ob uporabi napačnih orodij poškoduje.

- Za zamenjavo obroča napenjalnika uporabljajte le plastična orodja.

S plastičnim orodjem odstranite obroč napenjalnika s tesnila.

1. Sprostite tesnilo vrat s sprednje plošče.
2. Sprostite priključek kabla z varovala vrat.
3. Odstranite sprednjo ploščo.

Popravilo

1. Sprostite vse priključke cevi.

4.4.2 Namestitev tesnila vrat

- Namestite v obratnem vrstnem redu.

Popravilo

Odprite območje tečaja!

Zmečkanine/zagozditev prstov

▶ Ne segajte v območje tečajev.

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.
√ Vrata so bila odstranjena.
√ Tesnilo vrat je bilo odstranjeno.
Pokrov podstavka je odstranjen.→227
√ Sprednja plošča je bila odstranjena.

4.5.1 Odstranjevanje tečaja vrat

1. Odstranite dva vijaka.
2. Odstranite tečaj vrat.

4.5.2 Namestitev tečaja vrat

▶ Namestite v obratnem vrstnem redu.
