Merkki	Bosch
Malli	WDU28512
Tuotetyyppi	Pesu-kuivauskone
Mitat (K x L x S)	84,5 x 60 x 65 cm
Paino	74 kg
Sähköliitäntä	220-240 V, 50 Hz, 10 A
Pesukapasiteetti	8 kg
Kuivauskapasiteetti	5 kg
Linkousnopeus max.	1400 kierr./min
Energialuokka	A+++
Päätoiminnot	Pesuohjelmat: Puuvilla, Synteettinen, Hienopesu, Villa, Pikapesu; Integroitu kuivaustoiminto; Ajastettu käynnistys; Lapsilukko
Huolto ja puhdistus	Suodattimen ja pesuainelokeron puhdistus, Luukun tiivisteen huolto, Rummun puhdistusohjelma
Turvallisuus	Irrota laite verkosta ennen toimenpiteitä, Käytä suojakäsineitä, Käytä alkuperäisiä osia
Varaosat ja korjattavuus	Vaihdettavat osat: pohjakansi, etupaneeli, luukku, luukun tiiviste, luukun sarana. Tarvittavat työkalut: Torx T20 -ruuvimeisseli, momenttiavain, hienokärkiset pihdit
Yleistä tietoa	Käyttö- ja korjausohjeet saatavilla. Sertifiointi: VDE 0701

Usein kysytyt kysymykset - WDU28512 BOSCH

Miten vaihdan Bosch WDU28512 -pesukoneeni luukun tiivisteen?

Vaihtaaksesi luukun tiivisteen, irrota ensin laite verkosta ja sulje vedentulo. Poista luukku, etupaneeli ja sitten kiristysrengas muovityökalulla. Irrota vanha tiiviste ja asenna uusi päinvastaisessa järjestyksessä. Käytä suojakäsineitä teräviä reunoja vastaan.

Mitä työkaluja tarvitaan tämän pesukoneen korjaamiseen?

Suositeltavia työkaluja ovat: Torx T20 -ruuvimeisseli porauksella, momenttiavain (20-100 Nm), litteäruuvimeisseli (3,5 mm ja 5,5 mm), hienokärkiset pihdit, leikkuupihdit ja yhdistelmäavaimet (10, 13, 16, 17 mm). Myös suojakäsineet ovat tarpeen.

Miten poistan Bosch WDU28512 -koneen etupaneelin?

Varmista, että laite on jännitteetön ja irrotettu verkosta. Poista pesuainelokero, ohjauspaneeli, luukku, luukun tiiviste ja pohjakansi. Irrota ruuvit järjestyksessä 1-2-3-4 (katso ohje) ja nosta paneeli ylös. Varo teräviä reunoja: käytä käsineitä.

Mitä tehdä, jos pesukone ei käynnisty?

Tarkista ensin, että laite on kytketty oikein ja sulake ei ole palanut. Varmista, että luukku on kunnolla kiinni. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun. Älä yritä korjata itse ilman laitteen irrottamista verkosta.

Miten puhdistan tyhjennyssuodattimen?

Irrota laite verkosta ja tyhjennä jäljellä oleva vesi. Poista tyhjennysluukku oikealta alhaalta, kierrä suodatin irti vastapäivään, puhdista se juoksevan veden alla ja aseta takaisin. Kierrä luukku kiinni. Suorita tämä toimenpide säännöllisesti tukkeumien välttämiseksi.

Voinko korjata luukun saranan itse?

Kyllä, jos noudatat turvallisuusohjeita. Irrota laite verkosta, poista luukku, tiiviste, pohjakansi ja etupaneeli. Irrota saranan kaksi ruuvia ja vaihda se. Varo saranan aluetta sormien puristumisen välttämiseksi.

Mikä on tämän mallin kuivauskapasiteetti?

Kuivauskapasiteetti on noin 5 kg puuvillalle. Parhaan kuivaustuloksen saavuttamiseksi älä ylitä tätä täyttömäärää. Katso ohjeista sopivat kuivausohjelmat.

Miten suoritan turvallisuustestin korjauksen jälkeen?

Suorita jokaisen korjauksen jälkeen turvallisuustesti standardin VDE 0701 tai voimassa olevien kansallisten määräysten mukaisesti. Tarkista sähköeristys ja maadoitus. Jos et ole pätevä, kutsu ammattilainen.

Mistä löydän alkuperäisiä varaosia Bosch WDU28512 -koneeseeni?

Alkuperäiset varaosat ovat saatavilla Bosch-huollosta tai valtuutetuilta verkkosivustoilta. Käytä ohjeessa ilmoitettuja osanumeroreferenssejä (esim. [15000155] lisätyökalu). Käytä vain alkuperäisiä osia turvallisuuden takaamiseksi.

Mitä tarkoittaa vaarasymboli salaman kanssa ohjeessa?

Tämä symboli ilmaisee sähköjännitteen vaaran. Se varoittaa tärkeistä ohjeista sähköiskujen välttämiseksi. Ennen toimenpiteitä irrota laite verkosta ja odota vähintään 60 sekuntia kondensaattorien purkautumista varten.

KÄYTTÖOHJE WDU28512 BOSCH

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

▶ Kinnitage osa allakukkumise vastu.

TÄHELEPANU!

▶ Kinnitage osa allakukkumise vastu.

- Kinnitage osa allakukkumise vastu.

TÄHELEPANU!

▶ Kinnitage osa allakukkumise vastu.

Nõue:

- Kinnitage osa allakukkumise vastu.

TÄHELEPANUI

Kinnitage osa allakukkumise vastu.

1. Eemaldage uksetihend.

4.4.2 Uksetihendi paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

Sörmede muljumine/kinnijäämine

Korjausvinkit - Kuivaava pyykinpesukone

Tämä asiakirja 80

1.1 Tärkeitä tietoja....80
1.1.1 Tarkoitus 80
1.2 Symboleiden merkitys....80
1.2.1 Vaaratasot....80
1.2.2 Varoitusmerkit....80
1.2.3 Varoitusten rakenne 81
1.2.4 Yleiset symbolit....81

Turvallisuus....82

2.1 Yleiset turvallisuusohjeet....82

2.1.1 Kaikki kotitalouskoneet....82

Työkalut ja apuvälineet....83

Korjaus....84

4.1 Alaosan suojuksen vaihtaminen 84

4.1.1 Alaosan suojuksen poistaminen....84
4.1.2 Alaosan suojiksen asennus 84

4.2 Etupaneelin vaihtaminen....85

4.2.1 Etupaneelin poistaminen 85
4.2.2 Etupaneelin asentaminen 85

4.3 Luukun vaihtaminen 86

4.3.1 Luukun poistaminen 86
4.3.2 Luukun asennus 86

4.4 Luukun tiivisteen vaihtaminen....87

4.4.1 Luukun tiivisteen poistaminen 87
4.4.2 Luukun tiivisteen asennus 88

4.5 Luukun saranan vaihtaminen 89

4.5.1 Luukun saranan poistaminen 89
4.5.2 Luukun saranan asennus 89

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
⚠ VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

YI. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynnistä Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.
■ Estä painavien komponenttien putoaminen.
- Älä koske liikkuviiin komponentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva riski!
■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohndat Kuvat
Lisätyökalu[15000155]	Työkalu, jota käytetään muoviosien irrottamiseen
Torx T20 - ruuvimeisseli, reiällinen[00340764]	100 mm, ruuveille lukituksella
Momenttiavain[15000441]	Momenttiavain 20 - 100 Nm
Uraruuvimeisseli[00340854]	Terä 3,5 mm x 0,6 mm x 100 mm, suojaeristys 1000 V AC
Uraruuvimeisseli[00340855]	Terä 5,5 mm x 1,0 mm x 125 mm, suojaeristys 1000 V AC
Nokkapihdit, taivutetut[00341269]	Pituus 200 mm
Sivuleikkurit[00342182]	Pituus: 200 mm

Nimitys Yksityiskohdat Kuvat
Yhdistelmä kiintoavain [00340811]	Avainväli 10°mm, M6
Combination wrench [00340814]	Avainväli 13°mm, M8
Yhdistelmä kiintoavain [00340817]	Avainväli 17 mm, M10
Yhdistelmä kiintoavain [15000459]	Avainväli 16°mm, M10

Korjaus

4.1 Alaosan suojuksen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.1.1 Alaosan suojuksen poistaminen

1. Poista tyhjennysletku.
2. Poista tyhjennysaukon suojus.
3. Poista alaosan suojus.

1. Napsauta letku irti.
2. Poista ruuvit.
3. Vapauta lukitusosa.
4. Poista alaosan suojus.

4.1.2 Alaosan suojuksen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.2 Etupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.
√ Ohjauspaneeli on poistettu.
√ Luukku on poistettu.
Luukun tiiviste on poistettu.
√ Alaosan suojus on poistettu.→84

4.2.1 Etupaneelin poistaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

1.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Poista ruuvit oikeassa järjestyksessä (1-2-3-4).

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.3.1 Luukun poistaminen

1. Poista kaksi ruuvia (1).
2. Vapauta lukitusosat uraruuvimeisselillä (2).

4.3.2 Luukun asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Luukun tiivisteen vaihtaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.
√ Luukku on poistettu.
√ Alaosan suojus poistettu.→84

4.4.1 Luukun tiivisteen poistaminen

1.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estä komponentin putoaminen.

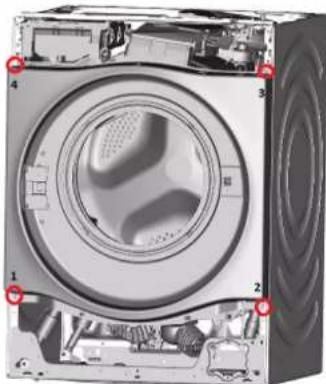

Poista ruuvit oikeassa järjestyksessä (1-2-3-4).

1. Avaa ruuvit koneen takana.

2. Poista työtaso.

3. Vapauta ohjauspaneelin lukitusosat ylhäällä ja oikealla reunalla.

4. Poista ohjauspaneeli.

5. Poista rummun lampunpidike yläosasta.

6. Avaa annostelukotelon ruuvit.

8.

HUOMIO!

Pinnan vaurioitumisen riski!

Koneen pinta voi naarmuuntua, jos käytetään vääriä työkaluja.

Käytä kiristysrenkaan vaihtamiseen vain muovisia työkaluja.

Poista kiristysrengas tiivisteestä muovisella työkalulla.

1. Irrota luukun tiiviste etupaneelista.

2. Irrota kaapeliliitin luukun lukitsimesta.

3. Poista etupaneeli.

Korjaus

1. Irrota kaikki letkuliitännät.

4.4.2 Luukun tiivisteen asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Luukun saranan vaihtaminen

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

- Älä koske saranan alueelle.

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.
Luukku on poistettu.
√ Luukun tiiviste on poistettu.
√ Alaosan suojus poistettu.→84
√ Etupaneeli on poistettu.

4.5.1 Luukun saranan poistaminen

1. Poista kaksi ruuvia.
2. Poista luukun sarana.

4.5.2 Luukun saranan asennus

- Asenna vastakkaisessa järjestyksessä.
