Τύπος Προϊόντος	Ελεύθερο Ψυγείο-Καταψύκτης
Μοντέλο	KGV39VIEA
Μάρκα	Bosch
Συνολική Καθαρή Χωρητικότητα	346 L
Καθαρή Χωρητικότητα Ψυγείου	249 L
Καθαρή Χωρητικότητα Καταψύκτη	97 L
Διαστάσεις (Υ x Π x Β)	186 cm x 60 cm x 65 cm
Βάρος	75 kg
Ενεργειακή Κλάση	E (EE 2019)
Ετήσια Κατανάλωση Ενέργειας	250 kWh
Επίπεδο Θορύβου	38 dB(A)
Κλιματική Κλάση	SN-ST (10 °C έως 38 °C)
Τεχνολογία Ψύξης	NoFrost (καταψύκτης χωρίς πάγο)
Φωτισμός	Εσωτερικός φωτισμός LED
Ράφια	5 ρυθμιζόμενα γυάλινα ράφια
Μπαλκόνι Πόρτας	3 θήκες πόρτας
Συρτάρια Καταψύκτη	3 συρτάρια
Παγοποιητής	Δίσκος παγοκύβων (χειροκίνητος)
Τύπος Ελέγχου	Ηλεκτρονικός με οθόνη LED
SuperCool/SuperFreeze	Ναι
Συναγερμός Πόρτας	Ηχητικός συναγερμός
Κλείδωμα Ασφαλείας	Ναι
Καθαρισμός και Συντήρηση	Καθαρίζετε τα πηνία συμπυκνωτή ετησίως· ξεπαγώνετε τον καταψύκτη όταν χρειάζεται (το NoFrost μειώνει το χειροκίνητο ξεπάγωμα)
Χαρακτηριστικά Ασφαλείας	Κλείδωμα ασφαλείας, συναγερμός πόρτας, προειδοποίηση θερμοκρασίας
Ανταλλακτικά και Επισκευασιμότητα	Αντικαταστάσιμες τσιμούχες πόρτας, φωτισμός LED, ράφια, συρτάρια, φίλτρα

Συχνές ερωτήσεις - KGV39VIEA BOSCH

Πώς ρυθμίζω τη θερμοκρασία στο ψυγείο μου Bosch KGV39VIEA;

Πατήστε επανειλημμένα το κουμπί θερμοκρασίας για να περιηγηθείτε στις ρυθμίσεις. Η συνιστώμενη θερμοκρασία ψυγείου είναι 4 °C και καταψύκτη -18 °C. Χρησιμοποιήστε το SuperCool για να ψύξετε γρήγορα νέα τρόφιμα.

Τι υποδεικνύει ο συναγερμός πόρτας και πώς να τον απενεργοποιήσω;

Ο συναγερμός πόρτας ηχεί εάν η πόρτα παραμείνει ανοιχτή για περισσότερο από 60 δευτερόλεπτα. Κλείστε καλά την πόρτα για να σταματήσει ο συναγερμός. Αν επιμένει, ελέγξτε για εμπόδια.

Αυτό το μοντέλο διαθέτει τεχνολογία NoFrost;

Ναι, το Bosch KGV39VIEA διαθέτει NoFrost στο διαμέρισμα κατάψυξης. Αυτό αποτρέπει τη συσσώρευση πάγου, οπότε δεν χρειάζεται ποτέ χειροκίνητο ξεπάγωμα.

Πώς ενεργοποιώ το SuperFreeze;

Πατήστε το κουμπί SuperFreeze (ή κρατήστε το αν είναι πολλαπλών λειτουργιών) για ενεργοποίηση. Μειώνει γρήγορα τη θερμοκρασία κατάψυξης για να καταψύξετε γρήγορα φρέσκα τρόφιμα. Απενεργοποιείται αυτόματα μετά από περίπου 2-3 ημέρες.

Ποια είναι η κλιματική κλάση αυτού του ψυγείου;

Η κλιματική κλάση είναι SN-ST, που σημαίνει ότι λειτουργεί σωστά σε θερμοκρασίες περιβάλλοντος από 10 °C έως 38 °C. Μην το εγκαθιστάτε σε σημεία όπου οι θερμοκρασίες είναι εκτός αυτού του εύρους.

Πόσο συχνά πρέπει να καθαρίζω τα πηνία συμπυκνωτή;

Συνιστούμε τον καθαρισμό των πηνίων συμπυκνωτή τουλάχιστον μία φορά το χρόνο. Χρησιμοποιήστε ηλεκτρική σκούπα ή μαλακή βούρτσα για να αφαιρέσετε τη σκόνη. Αυτό βελτιώνει την ενεργειακή απόδοση.

Μπορώ να αλλάξω τη φορά ανοίγματος της πόρτας;

Ναι, ο μεντεσές της πόρτας μπορεί να αντιστραφεί. Ανατρέξτε στο εγχειρίδιο για λεπτομερή βήματα. Θα χρειαστείτε ένα κατσαβίδι και πιθανώς ένα βοηθό λόγω του βάρους.

Τι σημαίνει η ενεργειακή ετικέτα 'E';

Η ενεργειακή κλάση E (σε κλίμακα από Α έως G) υποδηλώνει μέτρια κατανάλωση ενέργειας. Η ετήσια κατανάλωση είναι περίπου 250 kWh. Για μικρότερους λογαριασμούς, κρατήστε το ψυγείο μακριά από πηγές θερμότητας.

Πώς αντικαθιστώ τον εσωτερικό λαμπτήρα LED;

Ο φωτισμός LED είναι μη αντικαταστάσιμος από τον χρήστη. Αν αποτύχει, επικοινωνήστε με την εξυπηρέτηση πελατών της Bosch για ανταλλακτικό. Είναι σχεδιασμένο να διαρκεί όσο η συσκευή.

Το ψυγείο μου κάνει ασυνήθιστους θορύβους. Είναι φυσιολογικό;

Μερικοί ήχοι είναι φυσιολογικοί: γουργουρητό από το ψυκτικό, κλικ από τον θερμοστάτη και βουητό από τον συμπιεστή. Αν ακούτε δυνατές δονήσεις ή χτυπήματα, βεβαιωθείτε ότι η συσκευή είναι ισόπεδη και δεν ακουμπάει σε τοίχους.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KGV39VIEA BOSCH

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 223

1.1 Σημαντικές πληροφορίες 223

1.1.1 Σκοπός 223

1.2 Επεξήγηση συμβόλων 223

1.2.1 Επίπεδα κινδύνου 223

1.2.2 Σύμβολα κινδύνου 223

1.2.3 Δομή των προειδοποιήσεων 224

1.2.4 Γενικά σύμβολα 224

Ασφάλεια.... 225

2.1 Γενικές οδηγίες ασφαλείας 225

2.1.1 Όλες οι οικιακές συσκευές 225

Εργαλεία και βοηθήματα.... 226

Επισκευή 227

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 227

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 227

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 227

4.2 Αντικατάσταση λαβής πόρτας.... 230

4.2.1 Αφαίρεση λαβής πόρτας 230

4.2.2 Τοποθέτηση λαβής πόρτας 230

4.3 Αντικατάσταση επάνω μεντεσέ πόρτας 231

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας 231

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας 232

4.4 Αντικατάσταση μεσαίου μεντεσέ πόρτας 233

4.4.1 Αφαίρεση μεσαίου μεντεσέ πόρτας.... 233

4.4.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας 233

4.5 Αντικατάσταση κάτω μεντεσέ πόρτας.... 234

4.5.1 Αφαίρεση κάτω μεντεσέ πόρτας.... 234

4.5.2 Τοποθέτηση κάτω μεντεσέ πόρτας...... 234

4.6 Αντικατάσταση ραφιού 235

4.6.1 Αφαίρεση ραφιού 235

4.6.2 Τοποθέτηση ραφιού 235

4.7 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών 236

4.7.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών.... 236

4.7.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών.... 236

4.8 Αντικατάσταση ραφιού πόρτας....237

4.8.1 Αφαίρεση ραφιού πόρτας.... 237

4.8.2 Τοποθέτηση ραφιού πόρτας 237

4.9 Αντικατάσταση ραφιού πόρτας με δυνατότητα ρύθμισης.... 238

4.9.1 Αφαίρεση ραφιού πόρτας με δυνατότητα ρύθμισης.... 238

4.9.2 Τοποθέτηση ραφιού πόρτας με δυνατότητα ρύθμισης.... 238

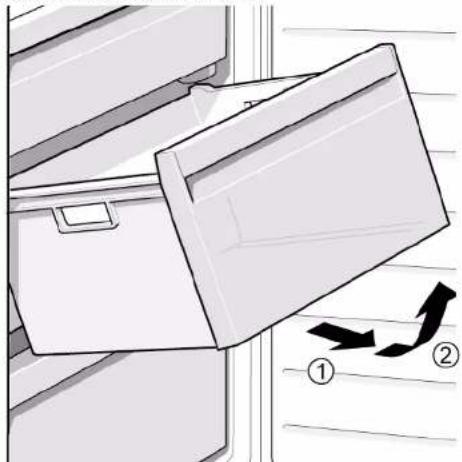

4.10 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων.... 239

4.10.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων 239

4.10.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων...... 239

4.11 Αντικατάσταση συρταριού 240

4.11.1 Αφαίρεση συρταριού 240

4.11.2 Τοποθέτηση συρταριού.... 240

4.12 Αντικατάσταση τηλεσκοπικού συρταριού 241

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού 241

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού 241

4.13 Αντικατάσταση επάνω φωτός LED.... 242

4.13.1 Αφαίρεση φωτός LED 242

4.13.2 Τοποθέτηση επάνω φωτισμού LED 243

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

[SAYG]	Υμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
		Ταυτοποίηση συνδέσμου ή εκταιδευτικού βίντεο
		Ταυτοποίηση απαραίτητων εργαλείων
		Ταυτοποίηση απαραίτητων προϋποθέσεων
		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
		Ταυτοποίηση αποτελέσματος
[Evapξη]	Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456]	Ταυτοποίηση ενός κωδικού	ανταλλακτικού
Κατάσταση	Ταυτοποίηση εμφανιζόμενου κειμένου/παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x60 mm, στο κιτ [00341820]
Ειδικό εργαλείο[00342180]
Βεντούζα[00342224]	∅50 mm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Πλακέ κατσαβίδι Λεπίδα 10 mm x 1,6 mm x200 mm

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

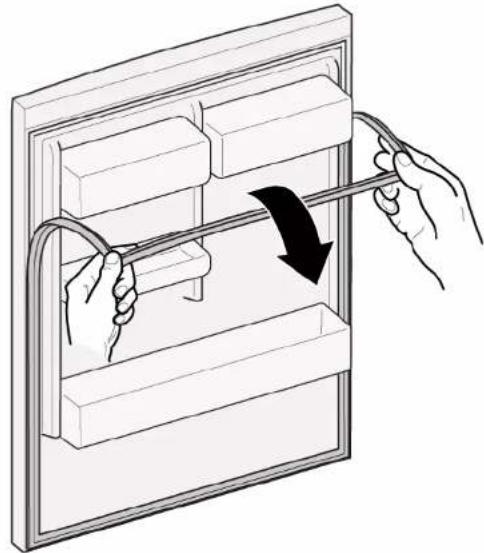

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou véou steyavontoinikóú pórtas μπορεί va atoklívei elaφwós antó to páxos tou palaiou steyavontoinikóú pórtas. Autó dev θα etηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη leitoupyía.
	Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές opτές πλευρικά στο steyavontoinikó της pórtas είναι leitoupykές (απαραίτητες για τον αερισμό). Dev είναι kataσκευαστικά ελατώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Плакé катσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί

Η λαβή πόρτας για τη δεύτερη πόρτα μπορεί να αφαιρεθεί με τον ίδιο τρόπο.

4.2.2 Τοποθέτηση λαβής πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση επάνω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας

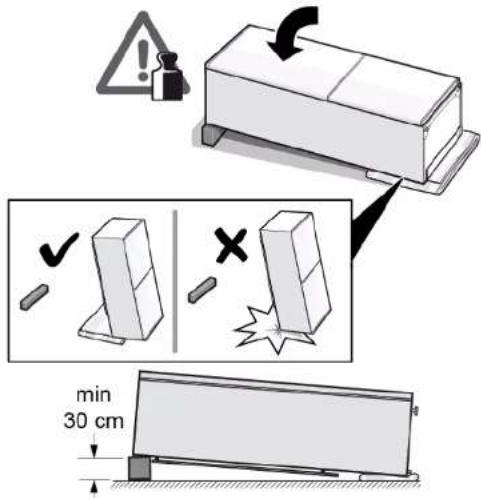

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

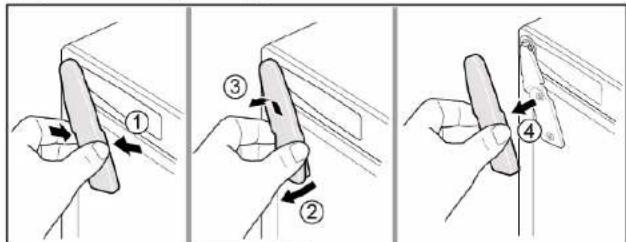

1. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Περιστρέψτε το κάλυμμα μεντεσέ (3).
4. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (4).
5. Ξεβιδώστε δύο βίδες (5).
6. Αφαιρέστε τον επάνω μεντεσέ (6).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση μεσαίου μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
√ Ο επάνω μεντεσές έχει αφαιρεθεί.

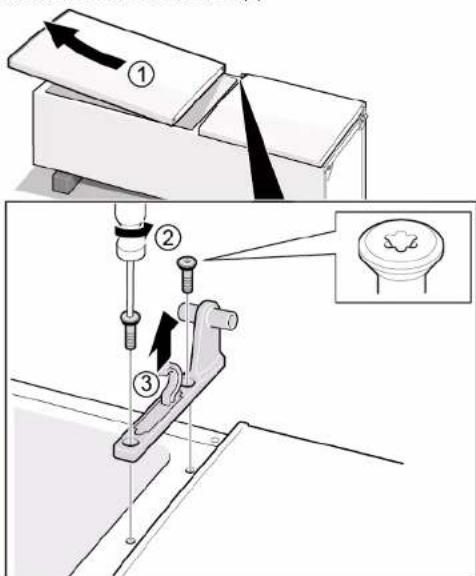

4.4.1 Αφαίρεση μεσαίου μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα χώρου ψυγείου (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τον μεσαίο μεντεσέ (3).

Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση κάτω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
√ Ο επάνω μεντεσές έχει αφαιρεθεί.
√ Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.5.1 Αφαίρεση κάτω μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα χώρου κατάψυξης (1).
2. Ξεβιδώστε τη βίδα (2).
3. Γυρίστε τον κάτω μεντεσέ προς τα έξω (3).
4. Αφαιρέστε τον κάτω μεντεσέ (4).

Ο κάτω μεντεσές πόρτας έχει αφαιρεθεί.

4.5.2 Τοποθέτηση κάτω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.6.2 Τοποθέτηση ραφιού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών

▶ Τραβήξτε προς τα έξω την επιφάνεια εναπόθεσης φιαλών.

Η επιφάνεια εναπόθεσης φιαλών έχει αφαιρεθεί.

4.7.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.8.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση ραφιού πόρτας με δυνατότητα ρύθμισης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση ραφιού πόρτας με δυνατότητα ρύθμισης

- Μετακινήστε το ράφι πόρτας με δυνατότητα ρύθμισης ύψους, προς τα επάνω μέχρι το ράφι πόρτας να απελευθερωθεί από το στήριγμα.

4.9.2 Τοποθέτηση ραφιού πόρτας με δυνατότητα ρύθμισης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.10.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού

1. Μετακινήστε προς τα έξω το κάτω συρτάρι ψυγείου (1).
2. Μετακινήστε προς τα έξω το επάνω συρτάρι ψυγείου (2).

4.11.2 Τοποθέτηση συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Τραβήξτε προς τα έξω ολόκληρο το τηλεσκοπικό συρτάρι (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση επάνω φωτός LED

Ειδικά βοηθητικά μέσα:

Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής ► Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ► Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ► Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ► Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.13.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η ηλεκτρική σύνδεση φωτισμού LED είναι αποσυνδεδεμένη.

1. Απελευθερώστε τα άγκιστρα φωτισμού LED.

1. Αφαιρέστε το φως LED, μετακινώντας το προς τα εμπρός.

Το φως LED αφαιρέθηκε.

4.13.2 Τοποθέτηση επάνω φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
