KGV39VIEA - Ledusskapis BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Brīvi stāvošs ledusskapis-saldētājs
Modelis	KGV39VIEA
Zīmols	Bosch
Kopējā neto ietilpība	346 L
Ledusskapja neto ietilpība	249 L
Saldētavas neto ietilpība	97 L
Izmēri (A x P x D)	186 cm x 60 cm x 65 cm
Svars	75 kg
Energoefektivitātes klase	E (ES 2019)
Gada enerģijas patēriņš	250 kWh
Trokšņa līmenis	38 dB(A)
Klimata klase	SN-ST (no 10 °C līdz 38 °C)
Dzesēšanas tehnoloģija	NoFrost (bez sala saldētava)
Apgaismojums	LED iekšējais apgaismojums
Plaukti	5 regulējami stikla plaukti
Durvju plaukti	3 durvju plaukti
Saldētavas atvilktnes	3 atvilktnes
Ledus automāts	Ledus paplāte (manuāla)
Vadības tips	Elektronisks ar LED displeju
SuperCool/SuperFreeze	Jā
Durvju trauksme	Dzirdama trauksme
Bērnu slēdzene	Jā
Tīrīšana un apkope	Tīrīt kondensatora spirāles reizi gadā; atkausēt saldētavu pēc nepieciešamības (NoFrost samazina manuālu atkausēšanu)
Drošības funkcijas	Bērnu slēdzene, durvju trauksme, temperatūras brīdinājums
Rezerves daļas un remontējamība	Nomaināmas durvju blīves, LED apgaismojums, plaukti, atvilktnes, filtri

Bieži uzdotie jautājumi - KGV39VIEA BOSCH

Kā iestatīt temperatūru manā Bosch KGV39VIEA ledusskapī?

Atkārtoti nospiediet temperatūras pogu, lai pārslēgtu iestatījumus. Ieteicamā ledusskapja temperatūra ir 4 °C, bet saldētavas - -18 °C. Izmantojiet SuperCool, lai ātri atdzesētu jaunus pirkumus.

Ko norāda durvju trauksme un kā to izslēgt?

Durvju trauksme skan, ja durvis ir atstātas atvērtas ilgāk par 60 sekundēm. Cieši aizveriet durvis, lai apturētu trauksmi. Ja tā turpinās, pārbaudiet, vai nav šķēršļu.

Vai šim modelim ir NoFrost tehnoloģija?

Jā, Bosch KGV39VIEA ir NoFrost funkcija saldētavas nodalījumā. Tas novērš ledus veidošanos, tāpēc jums nekad nav jāatkausē manuāli.

Kā aktivizēt SuperFreeze?

Nospiediet SuperFreeze pogu (vai turiet, ja tā ir daudzfunkcionāla), lai aktivizētu. Tā strauji pazemina saldētavas temperatūru, lai ātri sasaldētu svaigu pārtiku. Tā automātiski izslēdzas pēc aptuveni 2-3 dienām.

Kāda ir šī ledusskapja klimata klase?

Klimata klase ir SN-ST, kas nozīmē, ka tas darbojas pareizi apkārtējās temperatūrās no 10 °C līdz 38 °C. Neuzstādiet vietās, kur temperatūra ir ārpus šī diapazona.

Cik bieži jātīra kondensatora spirāles?

Mēs iesakām tīrīt kondensatora spirāles vismaz reizi gadā. Izmantojiet putekļu sūcēju vai mīkstu suku, lai noņemtu putekļus. Tas uzlabo energoefektivitāti.

Vai es varu mainīt durvju atvēršanas virzienu?

Jā, durvju eņģes var apgriezt. Skatiet rokasgrāmatu, lai iegūtu detalizētus norādījumus. Jums būs nepieciešams skrūvgriezis un, iespējams, palīgs svara dēļ.

Ko nozīmē energomarķējums 'E'?

Energoefektivitātes klase E (skalā no A līdz G) norāda mērenu enerģijas patēriņu. Gada patēriņš ir aptuveni 250 kWh. Lai samazinātu rēķinus, turiet ledusskapi prom no siltuma avotiem.

Kā nomainīt LED iekšējo spuldzi?

LED apgaismojumu nevar nomainīt lietotājs. Ja tas sabojājas, sazinieties ar Bosch klientu apkalpošanas dienestu, lai saņemtu rezerves daļu. Tas ir izstrādāts, lai kalpotu ierīces darbības laikā.

Mans ledusskapis rada neparastus trokšņus. Vai tas ir normāli?

Daži trokšņi ir normāli: dūkšana no dzesētāja, klikšķēšana no termostata un dūkoņa no kompresora. Ja dzirdat skaļus vibrācijas vai sitienus, pārliecinieties, vai ierīce ir līdzena un nepieskaras sienām.

LIETOŠANAS INSTRUKCIJA KGV39VIEA BOSCH

Informācija par remontu - Dzesēšanas un saldēšanas kombinācija

i Par šo dokumentu.... 289

1.1 Būtiska informācija 289

1.1.1 Mérkis 289

1.2 Simbolu skaidrojums.... 289

1.2.1 Bīstamības līmeni 289

1.2.2 Bīstamības simboli 289

1.2.3 Brīdinājumu struktūra 290

1.2.4 Vispārīgie simboli....290

Drošība....291

2.1 Vispārējie drošības norādījumi 291

2.1.1 Visām mājsaimniecības ierīcēm.... 291

Piederumi un palīglīdzekli....292

Remonts 293

4.1 Durvju blīvslēga nomaina....293

4.1.1 Durvju blīvslēga nonemšana....293

4.1.2 Durvju blīvslēga uzstādīšana 293

4.2 Durvju roktura nomaina.... 296

4.2.1 Durvju roktura nonemšana.... 296

4.2.2 Durvju roktura uzstādīšana 296

4.3 Durvju augšējās viras nomaina....297

4.3.1 Durvju augšējās viras nonemšana.... 297

4.3.2 Durvju augšējās viras uzstādīšana 298

4.4 Durvju vidējās viras nomaina....299

4.4.1 Durvju vidējās viras nonemšana.... 299

4.4.2 Durvju vidējās viras uzstādīšana.... 299

4.5 Durvju apakšējās viras nomaiņa 300

4.5.1 Durvju apakšējās viras nonemšana.... 300

4.5.2 Durvju apakšējās viras uzstādīśana 300

4.6 Plaukta nomaina....301

4.6.1 Plaukta iznemšana....301

4.6.2 Plaukta uzstādīšana....301

4.7 Pudeļu plaukta nomaina.... 302

4.7.1 Pudeļu plaukta izņemšana.... 302

4.7.2 Pudeļu plaukta uzstādīšana....302

4.8 Durvju plaukta nomaina.... 303

4.8.1 Durvju plaukta nonemšana....303

4.8.2 Durvju plaukta uzstādīšana 303

4.9 Regulējamā durvju plaukta nomaina.... 304

4.9.1 Regulējamā durvju plaukta nonemšana 304

4.9.2 Regulējamā durvju plaukta uzstādīšana.... 304

4.10 Saldētās pārtikas tvertnes nomaiņa.... 305

4.10.1 Saldētās pārtikas tvertnes izņemšana.... 305

4.10.2 Saldētās pārtikas tvertnes uzstādīšana.... 305

4.11 Tvertnes nomaina 306

4.11.2 Tvertnes uzstādīšana 306

4.12 Izvelkamās tvertnes nomaiņa.... 307

4.12.1 Izvelkamās tvertnes iznemšana.... 307

4.12.2 Izvelkamās tvertnes uzstādīšana....307

4.13 Augšējā LED gaismekla nomaiņa.... 308

4.13.1 LED gaismekla nonemšana.... 308

4.13.2 Augšējā LED gaismekla uzstādīšana.... 309

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma pazinojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīls ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
i	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt]Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Plakanaisskrūvgriezis	Izmērs:2,4 mm x 0,4 mm x 60 mm,komplektā [00341820]
Ipašs darbarīks[00342180]
Piesūceknis[00342224]	∅50 mm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
Plakanaisskrūvgriezis	Izmērs:10 mm x 1,6 mm x 200 mm

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminiņa.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāciju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. ⑨ Ja blīvslēga rieva ir bojāta

- Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju roktura nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Plakanais skrūvgriezis Izmērs: 10 mm x 1,6 mm x 200 mm

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.2.1 Durvju roktura noņemšana

1. Nonemiet abu skrūvju vācinus (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet durvju rokturi (3).

4.2.2 Durvju roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Durvju augšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.

4.3.1 Durvju augšējās viras nonemšana

1. Nolieciet ierīci uz aizmugures.

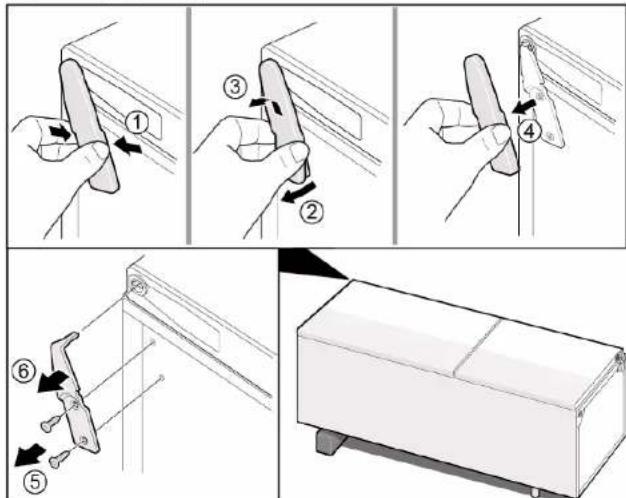

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Pagrieziet viras pârsegu (3).
4. Nonemiet augšējās viras pārsegu (4).
5. Izskrūvējiet abas skrūves (5).
6. Nonemiet augšējo viru (6).

Augšējā vira ir noņemta.

4.3.2 Durvju augšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju vidējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.
√ Durvju augšējā vira ir nonemta.

4.4.1 Durvju vidējās viras nonemšana

▶ 1. Nonemiet ledusskapja nodalijuma durvis (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet vidējo viru (3).

→ Vidējā vira ir noņemta.

4.4.2 Durvju vidējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju apakšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.
√ Augšējā vira ir nonemta.
√ Vidējā vira ir nonemta.

4.5.1 Durvju apakšējās viras noņemšana

1. Nonemiet saldētavas nodalījuma durvis (1).
2. Izskrūvējiet skrūvi (2).
3. Pagrieziet apakšējo viru uz āru (3).
4. Nonemiet apakšējo viru (4)

Durvju apakšējā vira ir nonemta.

4.5.2 Durvju apakšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.6.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Pudeļu plaukta nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.1 Pudeļu plaukta izņemšana

- Izvelciet pudeļu plauktu.

Pudeļu plaukts ir izņemts.

4.7.2 Pudeļu plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.8.2 Durvju plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Regulējamā durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.9.1 Regulējamā durvju plaukta noņemšana

- Bidiet augstumā regulējamo durvju plauktu uz augšu, līdz tas ir atbrīvots no turētāja.

Regulējamais durvju plaukts ir noņemts.

4.9.2 Regulējamā durvju plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.10.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.10.2 Saldētās pārtikas tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.2 Tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Izvelkamās tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.12.1 Izvelkamās tvertnes izņemšana

1. Pilnībā izvelciet izvelkamo tvertni (1).
2. Izņemiet izvelkamo tvertni (2).

4.12.2 Izvelkamās tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.13 Augšējā LED gaismekļa nomaiņa

Speciāli rīki:

Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
√ Augšējām iekšējām dalām ir jābūt izņemtām.

4.13.1 LED gaismekla nonemšana

1. Pärvietojiet LED gaismekli pa kreisi.

LED gaismekla elektriskais savienojums ir atvienots.

1. Atbrīvojiet LED gaismekļa ākus.

4.13.2 Augšējā LED gaismekļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
