KGV39VIEA - Buzdolabı BOSCH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Serbest Duran Buzdolabı-Dondurucu
Model	KGV39VIEA
Marka	Bosch
Toplam Net Kapasite	346 L
Buzdolabı Net Kapasitesi	249 L
Dondurucu Net Kapasitesi	97 L
Boyutlar (Y x G x D)	186 cm x 60 cm x 65 cm
Ağırlık	75 kg
Enerji Verimlilik Sınıfı	E (AB 2019)
Yıllık Enerji Tüketimi	250 kWh
Ses Seviyesi	38 dB(A)
İklim Sınıfı	SN-ST (10 °C ile 38 °C)
Soğutma Teknolojisi	NoFrost (buzsuz dondurucu)
Aydınlatma	LED iç aydınlatma
Raflar	5 ayarlanabilir cam raf
Kapı Bölmesi	3 kapı rafı
Dondurucu Çekmeceleri	3 çekmece
Buz Yapıcı	Buz küpü tepsisi (manuel)
Kontrol Tipi	LED ekranlı elektronik
SüperSoğutma/SüperDondurma	Evet
Kapı Alarmı	Sesli alarm
Çocuk Kilidi	Evet
Temizlik ve Bakım	Kondenser bobinlerini yılda bir kez temizleyin; gerektiğinde dondurucuyu buz çözün (NoFrost manuel buz çözmeyi azaltır)
Güvenlik Özellikleri	Çocuk kilidi, kapı alarmı, sıcaklık uyarısı
Yedek Parçalar ve Onarılabilirlik	Değiştirilebilir kapı contaları, LED aydınlatma, raflar, çekmeceler, filtreler

Sık sorulan sorular - KGV39VIEA BOSCH

Bosch KGV39VIEA buzdolabımda sıcaklığı nasıl ayarlarım?

Sıcaklık butonuna tekrar tekrar basarak ayarlar arasında geçiş yapın. Önerilen buzdolabı sıcaklığı 4 °C ve dondurucu -18 °C'dir. Yeni alışverişleri hızlıca soğutmak için SüperSoğutma'yı kullanın.

Kapı alarmı neyi gösterir ve nasıl kapatılır?

Kapı 60 saniyeden fazla açık kalırsa kapı alarmı çalar. Alarmı durdurmak için kapıyı sıkıca kapatın. Devam ederse, engelleri kontrol edin.

Bu modelde NoFrost teknolojisi var mı?

Evet, Bosch KGV39VIEA dondurucu bölmesinde NoFrost özelliğine sahiptir. Bu, buz birikmesini önler, böylece asla manuel olarak buz çözmeniz gerekmez.

SüperDondurma'yı nasıl etkinleştiririm?

Etkinleştirmek için SüperDondurma butonuna basın (veya çok işlevliyse basılı tutun). Taze yiyecekleri hızlıca dondurmak için dondurucu sıcaklığını hızla düşürür. Yaklaşık 2-3 gün sonra otomatik olarak kapanır.

Bu buzdolabının iklim sınıfı nedir?

İklim sınıfı SN-ST'dir, yani 10 °C ile 38 °C arasındaki ortam sıcaklıklarında doğru çalışır. Bu aralığın dışındaki sıcaklıklara kurmayın.

Kondenser bobinlerini ne sıklıkla temizlemeliyim?

Kondenser bobinlerinin yılda en az bir kez temizlenmesini öneririz. Tozu temizlemek için elektrikli süpürge veya yumuşak bir fırça kullanın. Bu, enerji verimliliğini artırır.

Kapı açılma yönünü değiştirebilir miyim?

Evet, kapı menteşesi ters çevrilebilir. Ayrıntılı adımlar için kılavuza bakın. Tornavidaya ve ağırlık nedeniyle muhtemelen bir yardımcıya ihtiyacınız olacak.

'E' enerji etiketi ne anlama geliyor?

Enerji verimlilik sınıfı E (A'dan G'ye bir ölçekte) orta düzeyde enerji tüketimini gösterir. Yıllık tüketim yaklaşık 250 kWh'dir. Daha düşük faturalar için buzdolabını ısı kaynaklarından uzak tutun.

LED iç ampulü nasıl değiştiririm?

LED aydınlatma kullanıcı tarafından değiştirilemez. Arızalanırsa, yedek parça için Bosch müşteri hizmetleriyle iletişime geçin. Cihazın ömrü boyunca dayanacak şekilde tasarlanmıştır.

Buzdolabım alışılmadık sesler çıkarıyor. Bu normal mi?

Bazı sesler normaldir: soğutucu akışkandan gelen gurultu, termostattan tıklama ve kompresörden uğultu. Yüksek sesli titreşimler veya çarpma duyarsanız, cihazın düz olduğundan ve duvarlara değmediğinden emin olun.

KULLANIM KILAVUZU KGV39VIEA BOSCH

Onarım İpuçları - Soğutucu/Dondurucu kombine cihazı

Bu doküman hakkında 509

1.1 Önemli bilgi 509

1.1.1 Amaci 509

1.2 Sembollerinin açıklaması 509

1.2.1 Tehlike kademeleri....509

1.2.2 Tehlike sembolleri 509

1.2.3 İkaz bilgilerinin yapısı 510

1.2.4 Genel semboller 510

Güvenlik....511

2.1 Genel Güvenlik bilgileri 511

2.1.1 Tüm ev gereçleri 511

Ekipman ve yardım.... 512

Onarim 513

4.1 Kapı contasının değiştirilmesi....513

4.1.1 Kapi contasının çıkartılması 513

4.1.2 Kapi contasının takılması 513

4.2 Kapı tutamağının değiştirilmesi 516

4.2.1 Kapı tutamağının çıkartılması 516

4.2.2 Kapı tutamağının takılması 516

4.3 Kapının üst menteşesinin değiştirilmesi....517

4.3.1 Kapının üst menteşesinin çıkartılması 517

4.3.2 Kapının üst menteşesinin takılması 518

4.4 Kapının orta menteşesinin değiştirilmesi 519

4.4.1 Kapının orta menteşesinin çıkartılması 519

4.4.2 Kapının orta menteşesinin takılması....519

4.5 Kapının alt menteşesinin değiştirilmesi.... 520

4.5.1 Kapının alt menteşesinin çıkartılması 520

4.5.2 Kapının alt menteşesinin takılması 520

4.6 Raf yüzeyinin değiştirilmesi 521

4.6.1 Raf yüzeyinin çıkartılması....521

4.6.2 Raf yüzeyinin takılması....521

4.7 Şişe rafının değiştirilmesi 522

4.7.1 Şişe rafının çıkartılması 522

4.7.2 Şişe rafının takılması....522

4.8 Kapı rafının değiştirilmesi 523

4.8.1 Kapı rafının çıkartılması 523

4.8.2 Kapi rafının takılması 523

4.9 Ayarlanabilir kapı rafının değiştirilmesi....524

4.9.1 Ayarlanabilir kapı rafının çıkartılması 524

4.9.2 Ayarlanabilir kapı rafının takılması 524

4.10 Dondurulacak gıda kabının değiştirilmesi....525

4.10.1 Dondurulacak gıda kabının çıkartılması 525

4.10.2 Dondurulacak gıda kabinın takılması 525

4.11 Kabin değiştirilmesi....526

4.11.1 Kabin çıkartılması 526

4.11.2 Kabin takılması 526

4.12 Uzatılabilir kabin değiştirilmesi.... 527

4.12.1 Uzatılabilir kabın çıkartılması 527

4.12.2 Uzatılabilir kabın takılması 527

4.13 LED Üst aydınlatmanın değiştirilmesi 528

4.13.1 LED Lambanın sökülmesi 528

4.13.2 Üst LED ışığının takılması....529

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışinlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
[Başlat]Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Düz tornavida Bıçak	2,4 mm x 0,4 mm x60 mm, [00341820] numaralı kitiçinde
Special tool[00342180]
Vantuz[00342224]	∅50 mm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Düz tornavida Bıçak	10 mm x 1,6 mm x200 mm

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için olduğu hasar bakımından kontrol edin.

1. ①f Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı tutamağının değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).
2. Vidalari sökün (2).
3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır.

İkinci kapının tutamağı da aynı şekilde çıkartılabilir.

4.2.2 Kapı tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Kapının üst menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

4.3.1 Kapının üst menteşesinin çıkartılması

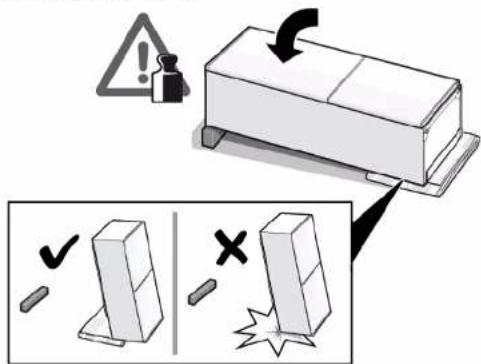

1. Cihazı arka tarafına yatırın.

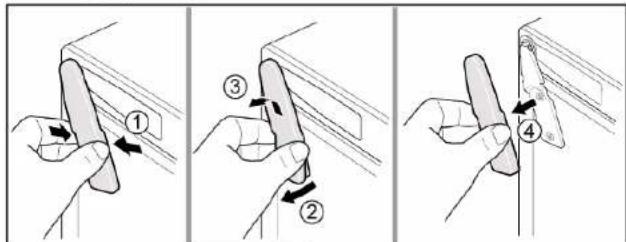

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Menteşe kapağını döndürün (3).
4. Üst menteşe kapağını sökün (4).
5. Vidalari sökün (5).
6. Üst menteşeyi çıkartın (6).

Üst menteşe çıkarılır.

4.3.2 Kapının üst menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapının orta menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
√ Kapının üst menteşesi çıkartılmıştır.

4.4.1 Kapının orta menteşesinin çıkartılması

1. Soğutucu bölüm kapısını sökün (1).
2. Vidalari sökün (2).
3. Orta menteşeyi çıkartın (3).

Orta menteşe çıkartılmıştır.

4.4.2 Kapının orta menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapının alt menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
Üst menteşe çıkarılır.
Orta menteşe çıkartılmıştır.

4.5.1 Kapının alt menteşesinin çıkartılması

1. Derin dondurucu bölmesi kapısını sökün (1).
2. Vidayı sökün (2).
3. Alt menteşeyi (3) çevirin.
4. Alt menteşeyi (4) çıkarın.

Kapının alt menteşesi çıkartılmıştır.

4.5.2 Kapının alt menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.6.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.6.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Şişe rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Şişe rafının çıkartılması

▶ Şişe rafını dışarı çekin.

Şişe rafi çıkartılmıştır.

4.7.2 Şişe rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.8.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Ayarlanabilir kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Ayarlanabilir kapı rafının çıkartılması

- Yüksek ayarlanabilir kapı rafını tutucudan çıkana dek yukarıya doğru hareket ettirin.

Ayarlanabilir kapı rafı çıkartılmıştır.

4.9.2 Ayarlanabilir kapı rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.10 Dondurulacak gıda kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.10.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.10.2 Dondurulacak gıda kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.11 Kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.11.1 Kabin çıkartılması

1. Alt buzdolabı kabını çıkartın (1).
2. Üst buzdolabı kabını çıkartın (2).

Kaplar çıkartılmıştır.

4.11.2 Kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.12 Uzatılabilir kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.12.1 Uzatılabilir kabin çıkartılması

1. Uzatılabilir kabı tamamen dışarı çekin (1).
2. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.12.2 Uzatılabilir kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.13 LED Üst aydınlatmanın değiştirilmesi

Özel yardýmcý ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Üst iç donanımlar çıkartılmıştır.

4.13.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

1. LED ışığını ileri hareket ettirerek sökün.

4.13.2 Üst LED ışığının takılması

▶ Ters sira ile monte edin.
