Tipo de Produto	Frigorífico Combinado Independente
Modelo	KGV39VIEA
Marca	Bosch
Capacidade Líquida Total	346 L
Capacidade Líquida do Frigorífico	249 L
Capacidade Líquida do Congelador	97 L
Dimensões (A x L x P)	186 cm x 60 cm x 65 cm
Peso	75 kg
Classe de Eficiência Energética	E (UE 2019)
Consumo Anual de Energia	250 kWh
Nível de Ruído	38 dB(A)
Classe Climática	SN-ST (10 °C a 38 °C)
Tecnologia de Arrefecimento	NoFrost (congelador sem gelo)
Iluminação	Luz interior LED
Prateleiras	5 prateleiras de vidro ajustáveis
Varanda da Porta	3 cestos na porta
Gavetas do Congelador	3 gavetas
Máquina de Gelo	Bandeja de cubos de gelo (manual)
Tipo de Controlo	Eletrónico com visor LED
SuperCool/SuperFreeze	Sim
Alarme de Porta	Alarme sonoro
Bloqueio de Segurança para Crianças	Sim
Limpeza e Manutenção	Limpe as bobinas do condensador anualmente; descongele o congelador conforme necessário (NoFrost reduz a descongelação manual)
Características de Segurança	Bloqueio de crianças, alarme de porta, aviso de temperatura
Peças Sobresselentes e Reparabilidade	Juntas da porta substituíveis, iluminação LED, prateleiras, gavetas, filtros

Perguntas frequentes - KGV39VIEA BOSCH

Como defino a temperatura no meu frigorífico Bosch KGV39VIEA?

Pressione o botão de temperatura repetidamente para percorrer as definições. A temperatura recomendada do frigorífico é 4 °C e do congelador -18 °C. Utilize SuperCool para arrefecer rapidamente novas compras.

O que indica o alarme de porta e como desligá-lo?

O alarme de porta soa se a porta ficar aberta por mais de 60 segundos. Feche a porta firmemente para parar o alarme. Se persistir, verifique se há obstruções.

Este modelo tem tecnologia NoFrost?

Sim, o Bosch KGV39VIEA possui NoFrost no compartimento do congelador. Isto evita a acumulação de gelo, por isso nunca precisa de descongelar manualmente.

Como ativo o SuperFreeze?

Pressione o botão SuperFreeze (ou mantenha premido se for multifunção) para ativar. Isto reduz rapidamente a temperatura do congelador para congelar alimentos frescos rapidamente. Desliga-se automaticamente após cerca de 2-3 dias.

Qual é a classe climática deste frigorífico?

A classe climática é SN-ST, o que significa que funciona corretamente em temperaturas ambiente entre 10 °C e 38 °C. Não instale onde as temperaturas estejam fora deste intervalo.

Com que frequência devo limpar as bobinas do condensador?

Recomendamos limpar as bobinas do condensador pelo menos uma vez por ano. Utilize um aspirador ou uma escova macia para remover o pó. Isto melhora a eficiência energética.

Posso mudar o sentido de abertura da porta?

Sim, as dobradiças da porta podem ser invertidas. Consulte o manual para obter passos detalhados. Necessitará de uma chave de fendas e possivelmente de ajuda devido ao peso.

O que significa a etiqueta energética 'E'?

A classe de eficiência energética E (numa escala de A a G) indica consumo moderado de energia. O consumo anual é de cerca de 250 kWh. Para contas mais baixas, mantenha o frigorífico afastado de fontes de calor.

Como substituo a lâmpada interior LED?

A iluminação LED não pode ser substituída pelo utilizador. Se falhar, contacte o serviço de apoio ao cliente da Bosch para obter uma peça de substituição. Foi concebida para durar toda a vida útil do aparelho.

O meu frigorífico está a fazer ruídos incomuns. É normal?

Alguns sons são normais: gorgolejar do refrigerante, clique do termóstato e zumbido do compressor. Se ouvir vibrações altas ou batidas, certifique-se de que o aparelho está nivelado e não toca nas paredes.

MANUAL DE UTILIZADOR KGV39VIEA BOSCH

Dicas de resolução - Combinado de refrigeração/congelação

i Sobre este documento.... 377

1.1 Informação importante 377

1.1.1 Finalidade 377

1.2 Explicação dos símbolos.... 377

1.2.1 Níveis de perigo.... 377

1.2.2 Símbolos de perigo 377

1.2.3 Estrutura dos avisos 378

1.2.4 Símbolos gerais 378

Segurança.... 379

2.1 Instruções gerais de segurança.... 379

2.1.1 Todos os eletrodomésticos 379

Ferramentas e auxiliares.... 380

Reparação 381

4.1 Substituir a junta da porta 381

4.1.1 Remover a junta da porta 381

4.1.2 Instalar a junta da porta.... 381

4.2 Substituir o puxador da porta 384

4.2.1 Remover o puxador da porta 384

4.2.2 Instalar o puxador da porta 384

4.3 Substituir a dobradiça superior da porta.... 385

4.3.1 Remover a dobradiça superior da porta.... 385

4.3.2 Instalar a dobradiça superior da porta 386

4.4 Substituir a dobradiça central da porta.... 387

4.4.1 Remover a dobradiça central da porta.... 387

4.4.2 Instalar a dobradiça central da porta 387

4.5 Substituir a dobradiça inferior da porta.... 388

4.5.1 Remover a dobradiça inferior da porta.... 388

4.5.2 Instalar a dobradiça inferior da porta 388

4.6 Substituir a prateleira.... 389

4.6.1 Remover a prateleira.... 389

4.6.2 Instalar a prateleira 389

4.7 Substituir o suporte para garrafas.... 390

4.7.1 Remover o suporte para garrafas.... 390

4.7.2 Instalar o suporte para garrafas 390

4.8 Substituir a prateleira da porta 391

4.8.1 Remover a prateleira da porta 391

4.8.2 Instalar a prateleira da porta....391

4.9 Substituir a prateleira da porta ajustável.... 392

4.9.1 Remover a prateleira da porta ajustável.... 392

4.9.2 Instalar a prateleira da porta ajustável 392

4.10 Substituir o recipiente para alimentos congelados.... 393

4.10.1 Remover o recipiente para alimentos congelados.... 393

4.10.2 Instalar o recipiente para alimentos congelados 393

4.11 Substituir o recipiente.... 394

4.11.1 Remover o recipiente.... 394

4.11.2 Instalar o recipiente 394

4.12 Substituir o recipiente extensível.... 395

4.12.1 Remover o recipiente extensível.... 395

4.12.2 Instalar o recipiente extensível 395

4.13 Substituir a iluminação LED superior.... 396

4.13.1 Remover a iluminação LED 396

4.13.2 Instalar a iluminação LED superior 397

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
	Identificação de uma dica especial (texto e/ou ilustração)
	Identificação de uma dica simples (apenas texto)
	Identificação de uma ligação para um tutorial em vídeo
	Identificação das ferramentas necessárias
	Identificação das condições prévias necessárias
	Identificação de uma condição (se ..., então ...)
	Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de	material
Estado Identificação de um texto exibido / janela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor[00342013]	60 cm x 50 cm
Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]
Ferramenta especial[00342180]
Ventosa[00342224]	∅50 mm
Ponta Torx TX20[00340865]	6,3 mm (1/4")
Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Reparação

4.1 Substituir a junta da porta

Pré-requisito:

A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

	A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem o funcionamento a longo termo.
	Se o seu aparelho disposer de dobradiças ou fixações de dobradiça ajustáveis, poderá otimizar o comportamento de fecho subsequentemente.
	Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção.

Reparação

1. If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

2. Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

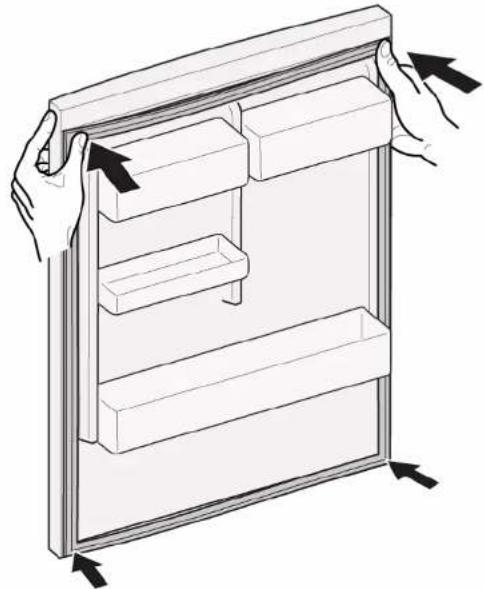

1. Empurre os cantos da junta em cima e em baixo para ranhura.

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação

4.2 Substituir o puxador da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.

4.2.1 Remover o puxador da porta

▶ 1. Remova duas tampas roscadas (1).
2. Desaperte dois parafusos (2).
3. Remova o puxador da porta (3).

O puxador da porta está removido.

O puxador da porta para a segunda porta pode ser removido da mesma forma.

4.2.2 Instalar o puxador da porta

Instale pela ordem inversa.

Reparação

4.3 Substituir a dobradiça superior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
√ As fixações interiores do aparelho estão removidas.

4.3.1 Remover a dobradiça superior da porta

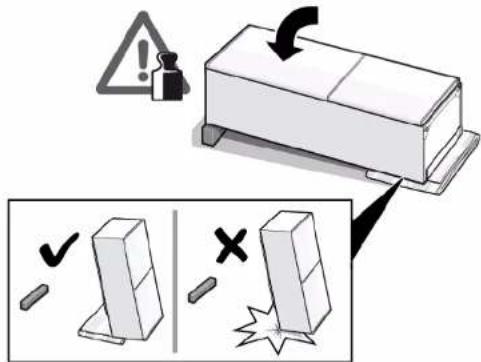

1. Coloque o aparelho sobre o lado traseiro.

A dobradiça superior está removida.

4.3.2 Instalar a dobradiça superior da porta

Instale pela ordem inversa.

Reparação

4.4 Substituir a dobradiça central da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.
A dobradiça superior da porta está removida.

4.4.1 Remover a dobradiça central da porta

1. Remova a porta do compartimento de refrigeração (1).
2. Desaperte dois parafusos (2).
3. Remova a dobradiça central (3).

A dobradiça central está removida.

4.4.2 Instalar a dobradiça central da porta

Instale pela ordem inversa.

Reparação

4.5 Substituir a dobradiça inferior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.
A dobradiça superior está removida.

A dobradiça central está removida.

4.5.1 Remover a dobradiça inferior da porta

1. Remova a porta da zona do congelador (1).
2. Desaperte o parafuso (2).
3. Rode dobradiça inferior para fora (3).
4. Remova a dobradiça inferior (4).

A dobradiça inferior da porta está removida.

4.5.2 Instalar a dobradiça inferior da porta

Instale pela ordem inversa.

Reparação

4.6 Substituir a prateleira

Pré-requisito:

A porta está aberta.

4.6.1 Remover a prateleira

▶ Puxe a prateleira para fora.

A prateleira está removida.

4.6.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.7 Substituir o suporte para garrafas

Pré-requisito:

A porta está aberta.

4.7.1 Remover o suporte para garrafas

- Puxe para fora o suporte para garrafas.

O suporte para garrafas está removido.

4.7.2 Instalar o suporte para garrafas

Instale pela ordem inversa.

Reparação

4.8 Substituir a prateleira da porta

Pré-requisito:

A porta está aberta.

4.8.1 Remover a prateleira da porta

▶ Levante a prateleira da porta.

A prateleira da porta está removida.

4.8.2 Instalar a prateleira da porta

Instale pela ordem inversa.

Reparação

4.9 Substituir a prateleira da porta ajustável

Pré-requisito:

A porta está aberta.

4.9.1 Remover a prateleira da porta ajustável

- Levante a prateleira da porta ajustável em altura até esta se soltar do suporte.

A prateleira da porta ajustável está removida.

4.9.2 Instalar a prateleira da porta ajustável

Instale pela ordem inversa.

Reparação

4.10 Substituir o recipiente para alimentos congelados

Pré-requisito:

A porta está aberta.

4.10.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1).
2. Remova o recipiente para alimentos (2).

O recipiente para alimentos congelados está removido.

4.10.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.11 Substituir o recipiente

Pré-requisito:

A porta está aberta.

4.11.1 Remover o recipiente

1. Retire o recipiente inferior do frigorífico (1).
2. Retire o recipiente superior do frigorífico (2).

Os recipientes estão removidos.

4.11.2 Instalar o recipiente

Instale pela ordem inversa.

Reparação

4.12 Substituir o recipiente extensível

Pré-requisito:

A porta está aberta.

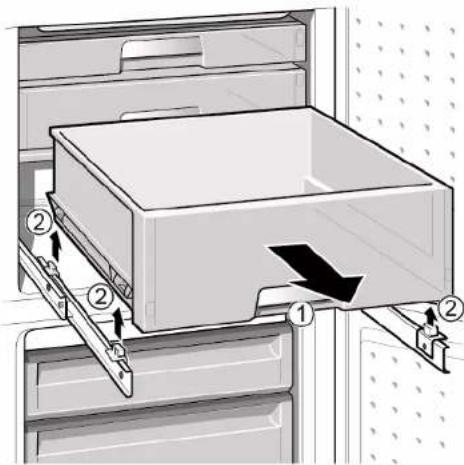

4.12.1 Remover o recipiente extensível

1. Puxe o recipiente extensível inteiramente para fora (1).
2. Remova o recipiente extensível (2).

O recipiente extensível está removido.

4.12.2 Instalar o recipiente extensível

Instale pela ordem inversa.

Reparação

4.13 Substituir a iluminação LED superior

Ferramentas necessárias:

Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
√ As fixações interiores superiores estão removidas.

4.13.1 Remover a iluminação LED

1. Desloque a iluminação LED para o lado esquerdo.

A ligação elétrica da iluminação LED está desligada.

1. Solte os ganchos da iluminação LED.

1. Remova a iluminação LED, avançando-a.

A iluminação LED está removida.

4.13.2 Instalar a iluminação LED superior

Instale pela ordem inversa.
