Tipo de producto	Frigorífico-congelador independiente
Modelo	KGV39VIEA
Marca	Bosch
Capacidad neta total	346 L
Capacidad neta del frigorífico	249 L
Capacidad neta del congelador	97 L
Dimensiones (Al x An x Pr)	186 cm x 60 cm x 65 cm
Peso	75 kg
Clase de eficiencia energética	E (UE 2019)
Consumo anual de energía	250 kWh
Nivel de ruido	38 dB(A)
Clase climática	SN-ST (10 °C a 38 °C)
Tecnología de enfriamiento	NoFrost (congelador libre de escarcha)
Iluminación	Luz interior LED
Estantes	5 estantes de vidrio ajustables
Balcón de puerta	3 estantes de puerta
Cajones del congelador	3 cajones
Máquina de hielo	Bandeja de cubitos de hielo (manual)
Tipo de control	Electrónico con pantalla LED
Superenfriamiento/Supercongelación	Sí
Alarma de puerta	Alarma audible
Bloqueo infantil	Sí
Limpieza y mantenimiento	Limpie los serpentines del condensador anualmente; descongele el congelador según sea necesario (NoFrost reduce la descongelación manual)
Características de seguridad	Bloqueo infantil, alarma de puerta, advertencia de temperatura
Piezas de repuesto y reparabilidad	Juntas de puerta reemplazables, iluminación LED, estantes, cajones, filtros

Preguntas frecuentes - KGV39VIEA BOSCH

¿Cómo configuro la temperatura en mi frigorífico Bosch KGV39VIEA?

Presione el botón de temperatura repetidamente para recorrer las configuraciones. La temperatura recomendada del frigorífico es 4 °C y del congelador -18 °C. Use Superenfriamiento para enfriar rápidamente los alimentos nuevos.

¿Qué indica la alarma de puerta y cómo desactivarla?

La alarma de puerta suena si la puerta se deja abierta por más de 60 segundos. Cierre la puerta firmemente para detener la alarma. Si persiste, verifique si hay obstrucciones.

¿Este modelo tiene tecnología NoFrost?

Sí, el Bosch KGV39VIEA cuenta con NoFrost en el compartimento del congelador. Esto evita la acumulación de hielo, por lo que nunca necesita descongelar manualmente.

¿Cómo activo Supercongelación?

Presione el botón Supercongelación (o manténgalo presionado si es multifunción) para activarlo. Reduce rápidamente la temperatura del congelador para congelar alimentos frescos rápidamente. Se apaga automáticamente después de aproximadamente 2-3 días.

¿Cuál es la clase climática de este frigorífico?

La clase climática es SN-ST, lo que significa que funciona correctamente en temperaturas ambiente de 10 °C a 38 °C. No instale en lugares donde las temperaturas estén fuera de este rango.

¿Con qué frecuencia debo limpiar los serpentines del condensador?

Recomendamos limpiar los serpentines del condensador al menos una vez al año. Use una aspiradora o un cepillo suave para eliminar el polvo. Esto mejora la eficiencia energética.

¿Puedo cambiar la dirección de apertura de la puerta?

Sí, la bisagra de la puerta se puede invertir. Consulte el manual para conocer los pasos detallados. Necesitará un destornillador y posiblemente un ayudante debido al peso.

¿Qué significa la etiqueta energética 'E'?

La clase de eficiencia energética E (en una escala de la A a la G) indica un consumo de energía moderado. El consumo anual es de aproximadamente 250 kWh. Para facturas más bajas, mantenga el frigorífico alejado de fuentes de calor.

¿Cómo reemplazo la bombilla interior LED?

La iluminación LED no es reemplazable por el usuario. Si falla, comuníquese con el servicio de atención al cliente de Bosch para obtener una pieza de repuesto. Está diseñada para durar toda la vida útil del electrodoméstico.

Mi frigorífico hace ruidos inusuales. ¿Es normal?

Algunos sonidos son normales: gorgoteo del refrigerante, clic del termostato y zumbido del compresor. Si escucha vibraciones fuertes o golpes, asegúrese de que el electrodoméstico esté nivelado y no toque las paredes.

MANUAL DE USUARIO KGV39VIEA BOSCH

1. Verifique se a ranhura para a junta apresenta danos.

4.3.1 Demontarea balamalei de sus a uşii

4.3.2 Montarea balamalei de sus a uşii

Consejos de reparación - Frigorífico / congelador

En relación con este documento 465

1.1 Información importante 465
1.1.1 Finalidad 465

1.2 Explicación de símbolos generales.... 465

1.2.1 Niveles de peligrosidad 465

1.2.2 Símbolos de peligro 465

1.2.3 Estructura de las advertencias.... 466

1.2.4 Símbolos generales 466

Seguridad......467

2.1 Instrucciones generales de seguridad....467
2.1.1 Todos los aparatos electrodomésticos....467

Herramientas y auxiliares.... 468

Reparación 469

4.1 Sustituir la junta de la puerta 469

4.1.1 Retirar la junta de la puerta.... 469

4.1.2 Montar la junta de la puerta 469

4.2 Sustituir el tirador de la puerta.... 472

4.2.1 Retirar el tirador de la puerta 472

4.2.2 Montar el tirador de la puerta 472

4.3 Sustituir la bisagra superior de la puerta 473

4.3.1 Desmontar la bisagra superior de la puerta.... 473

4.3.2 Montar la bisagra superior de la puerta 474

4.4 Sustituir la bisagra central de la puerta 475

4.4.1 Desmontar la bisagra central de la puerta.... 475

4.4.2 Montar la bisagra central de la puerta.... 475

4.5 Sustituir la bisagra inferior de la puerta 476

4.5.1 Desmontar la bisagra inferior de la puerta 476

4.5.2 Montar la bisagra inferior de la puerta 476

4.6 Sustituir el estante.... 477

4.6.1 Extraer el estante.... 477

4.6.2 Montar el estante 477

4.7 Sustituir la bandeja botellero 478

4.7.1 Extraer la bandeja botellero 478

4.7.2 Montar la bandeja botellero 478

4.8 Sustituir el estante de la puerta.... 479

4.8.1 Extraer el estante de la puerta.... 479

4.8.2 Montar el estante de la puerta 479

4.9 Sustituir el estante ajustable de la puerta 480

4.9.1 Extraer el estante ajustable de la puerta 480

4.9.2 Montar el estante ajustable de la puerta.... 480

4.10 Sustituir el cajón de productos congelados 481

4.10.1 Extraer el cajón de productos congelados.... 481

4.10.2 Montar el cajón de productos congelados 481

4.11 Sustituir el cajón 482

4.11.1 Extraer el cajón 482

4.11.2 Montar el cajón.... 482

4.12 Sustituir el cajón extraíble.... 483

4.12.1 Retirar el cajón extraíble 483

4.12.2 Montar el cajón extraíble.... 483

4.13 Sustituir la iluminación LED superior 484

4.13.1 Desmontar la iluminación LED 484

4.13.2 Montar la iluminación LED superior 485

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

Símbolo general Significado
	Identificación de un consejo simple (solo texto)
	Identificación de un enlace a un video tutorial
	Identificación de una herramienta requerida
	Identificación de una condición previa (prerrequisito)
	Identificación de una condición (si ..., entonces ...)
	Identificación de un resultado
[Iniciar] Identificación de una tecla o botón
[00123456] Identificación de un número de	material
Estado Identificación del texto / ventana mostra-do (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

■ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Paño de protección[00342013]	60 cm x 50 cm
Destornillador plano	Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]
Herramienta especial[00342180]
Ventosa[00342224]	∅50 mm
Punta Torx TX20[00340865]	6,3 mm (1/4")
Destornillador plano	Punta 10 mm x 1,6 mm x 200 mm

Reparación

4.1 Sustituir la junta de la puerta

Requisito:

La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

1. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

	El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo.
	Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre.
	Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción.

Reparación

1. Comprobar si la ranura de la junta presenta daños.

1. ⑨ Si la ranura de la junta está dañada.

Contactar con el servicio de atención al cliente.

3.

Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.

Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

1. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

1. Presionar metiendo toda la junta paso a paso en la ranura.

La junta de la puerta está montada.

Reparación

4.2 Sustituir el tirador de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Destornillador plano Punta 10 mm x 1,6 mm x 200 mm

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.

4.2.1 Retirar el tirador de la puerta

1. Retirar las tapas de los dos tornillos (1).
2. Desatornillar los dos tornillos (2).
3. Retirar el tirador de la puerta (3).

Se ha retirado el tirador de la puerta.

El tirador de la segunda puerta puede retirarse del mismo modo.

4.2.2 Montar el tirador de la puerta

▶ Montar en orden inverso.

Reparación

4.3 Sustituir la bisagra superior de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.

4.3.1 Desmontar la bisagra superior de la puerta

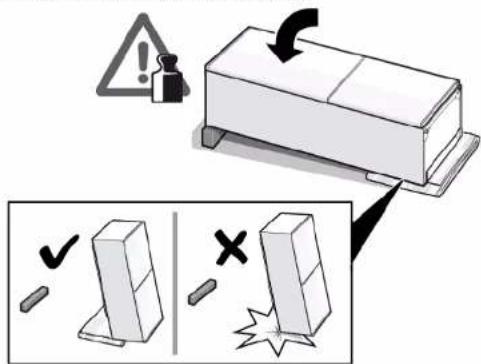

1. Colocar el aparato sobre su lado posterior.

1. 1. Presionar la tapa de la bisagra superior en ambos lados (1).

2. Sacar la tapa de la bisagra superior (2).

3. Girar la tapa de la bisagra (3).
4. Retirar la tapa de la bisagra superior (4).
5. Desatornillar los dos tornillos (5).
6. Retirar la bisagra superior (6).

Se ha retirado la bisagra superior.

4.3.2 Montar la bisagra superior de la puerta

▶ Montar en orden inverso.

Reparación

4.4 Sustituir la bisagra central de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.
Se ha retirado la bisagra superior de la puerta.

4.4.1 Desmontar la bisagra central de la puerta

▶ 1. Extraer la puerta del refrigerador (1).
2. Desatornillar los dos tornillos (2).
3. Retirar la bisagra central (3).

Se ha retirado la bisagra central.

4.4.2 Montar la bisagra central de la puerta

▶ Montar en orden inverso.

Reparación

4.5 Sustituir la bisagra inferior de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.
Se ha retirado la bisagra superior.

Se ha retirado la bisagra central.

4.5.1 Desmontar la bisagra inferior de la puerta

▶ 1. Extraer la puerta del congelador (1).
2. Desatornillar el tornillo (2).
3. Girar la bisagra inferior hacia fuera (3).
4. Retirar la bisagra inferior (4).

Se ha retirado la bisagra inferior de la puerta.

4.5.2 Montar la bisagra inferior de la puerta

▶ Montar en orden inverso.

Reparación

4.6 Sustituir el estante

Requisito:

La puerta está abierta.

4.6.1 Extraer el estante

▶ Sacar el estante.

Se ha retirado el estante.

4.6.2 Montar el estante

▶ Montar en orden inverso.

Reparación

4.7 Sustituir la bandeja botellero

Requisito:

La puerta está abierta.

4.7.1 Extraer la bandeja botellero

▶ Sacar la bandeja botellero.

Se ha retirado la bandeja botellero.

4.7.2 Montar la bandeja botellero

▶ Montar en orden inverso.

Reparación

4.8 Sustituir el estante de la puerta

Requisito:

√ La puerta está abierta.

4.8.1 Extraer el estante de la puerta

- Sacar hacia arriba el estante de la puerta.

Se ha retirado el estante de la puerta.

4.8.2 Montar el estante de la puerta

▶ Montar en orden inverso.

Reparación

4.9 Sustituir el estante ajustable de la puerta

Requisito:

√ La puerta está abierta.

4.9.1 Extraer el estante ajustable de la puerta

- Desplazar el estante ajustable superior de la puerta hacia arriba hasta que se suelte del soporte.

Se ha retirado el estante ajustable de la puerta.

4.9.2 Montar el estante ajustable de la puerta

▶ Montar en orden inverso.

Reparación

4.10 Sustituir el cajón de productos congelados

Requisito:

La puerta está abierta.

4.10.1 Extraer el cajón de productos congelados

1. Sacar por completo el cajón de productos congelados (1).
2. Extraer el cajón para alimentos (2).

Se ha retirado el cajón de productos congelados.

4.10.2 Montar el cajón de productos congelados

▶ Montar en orden inverso.

Reparación

4.11 Sustituir el cajón

Requisito:

√ La puerta está abierta.

4.11.1 Extraer el cajón

1. Sacar el cajón inferior del frigorífico (1).
2. Sacar el cajón superior del frigorífico (2).

4.11.2 Montar el cajón

▶ Montar en orden inverso.

Reparación

4.12 Sustituir el cajón extraíble

Requisito:

La puerta está abierta.

4.12.1 Retirar el cajón extraíble

1. Sacar por completo el cajón extraíble (1).
2. Retirar el cajón extraíble (2).

Se ha retirado el cajón extraíble.

4.12.2 Montar el cajón extraíble

▶ Montar en orden inverso.

Reparación

4.13 Sustituir la iluminación LED superior

Herramientas necesarias:

Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]

Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los accesorios superiores del interior.

4.13.1 Desmontar la iluminación LED

1. Mover la iluminación LED hacia el lado izquierdo.

Se ha desconectado la conexión eléctrica de la iluminación LED.

1. Soltar los ganchos de la iluminación LED.

1. Retirar la iluminación LED moviéndola hacia delante.

Se ha retirado la iluminación LED.

4.13.2 Montar la iluminación LED superior

▶ Montar en orden inverso.

Reparationsinformation - Kyl-/fryskombination

i Om detta dokument.... 487

1.1 Viktig information....487

1.1.1 Syfte 487
