Vrsta izdelka	Samostoječi hladilnik-zamrzovalnik
Model	KGV39VIEA
Znamka	Bosch
Skupna neto prostornina	346 L
Neto prostornina hladilnika	249 L
Neto prostornina zamrzovalnika	97 L
Mere (V x Š x G)	186 cm x 60 cm x 65 cm
Teža	75 kg
Energetski razred	E (EU 2019)
Letna poraba energije	250 kWh
Raven hrupa	38 dB(A)
Klimatski razred	SN-ST (10 °C do 38 °C)
Tehnologija hlajenja	NoFrost (zamrzovalnik brez ledu)
Osvetlitev	Notranja LED osvetlitev
Police	5 nastavljivih steklenih polic
Vratne police	3 vratne police
Predali zamrzovalnika	3 predali
Izdelovalec ledu	Posoda za ledene kocke (ročna)
Tip upravljanja	Elektronski z LED zaslonom
SuperCool/SuperFreeze	Da
Vratni alarm	Zvočni alarm
Otroška ključavnica	Da
Čiščenje in vzdrževanje	Očistite kondenzatorske tuljave letno; odtaljujte zamrzovalnik po potrebi (NoFrost zmanjša ročno odtajevanje)
Varnostne funkcije	Otroška ključavnica, vratni alarm, opozorilo o temperaturi
Nadomestni deli in možnost popravila	Zamenljiva vratna tesnila, LED osvetlitev, police, predali, filtri

Pogosto zastavljena vprašanja - KGV39VIEA BOSCH

Kako nastavim temperaturo na mojem hladilniku Bosch KGV39VIEA?

Večkrat pritisnite gumb za temperaturo, da se pomikate po nastavitvah. Priporočena temperatura hladilnika je 4 °C, zamrzovalnika pa -18 °C. Uporabite SuperCool za hitro ohlajanje novih živil.

Kaj pomeni vratni alarm in kako ga izklopiti?

Vratni alarm se oglasi, če so vrata odprta več kot 60 sekund. Trdno zaprite vrata, da alarm preneha. Če se nadaljuje, preverite, ali kaj ovira zapiranje.

Ali ima ta model tehnologijo NoFrost?

Da, Bosch KGV39VIEA ima NoFrost v zamrzovalnem delu. To preprečuje nabiranje ledu, zato vam ni treba ročno odtajevati.

Kako aktiviram SuperFreeze?

Pritisnite gumb SuperFreeze (ali ga držite, če je večnamenski) za aktivacijo. Hitro zniža temperaturo zamrzovalnika, da hitro zamrznete svežo hrano. Samodejno se izklopi po približno 2-3 dneh.

Kakšen je klimatski razred tega hladilnika?

Klimatski razred je SN-ST, kar pomeni, da deluje pravilno pri temperaturah okolice od 10 °C do 38 °C. Ne nameščajte ga, kjer temperature padejo izven tega območja.

Kako pogosto naj očistim kondenzatorske tuljave?

Priporočamo čiščenje kondenzatorskih tuljav vsaj enkrat letno. Uporabite sesalnik ali mehko krtačo za odstranitev prahu. To izboljša energetsko učinkovitost.

Ali lahko spremenim smer odpiranja vrat?

Da, tečaj vrat je mogoče obrniti. Oglejte si priročnik za podrobne korake. Potrebovali boste izvijač in morda pomočnika zaradi teže.

Kaj pomeni energijska nalepka 'E'?

Energetski razred E (na lestvici od A do G) pomeni zmerno porabo energije. Letna poraba je približno 250 kWh. Za nižje račune hranite hladilnik stran od virov toplote.

Kako zamenjam notranjo LED žarnico?

LED osvetlitev uporabnik ne more zamenjati. Če odpove, se obrnite na Bosch servis za nadomestni del. Zasnovana je tako, da zdrži celotno življenjsko dobo naprave.

Moj hladilnik oddaja nenavadne zvoke. Je to normalno?

Nekateri zvoki so normalni: grgranje hladilnega sredstva, klikanje termostata in brnenje kompresorja. Če slišite glasne vibracije ali trkanje, se prepričajte, da je naprava poravnana in da se ne dotika sten.

NAVODILA ZA UPORABO KGV39VIEA BOSCH

4.11.1 Tvertnes iznemšana 306

4.6.1 Plaukta iznemšana

- Izvelciet plauktu.

4.11.1 Tvertnes iznemšana

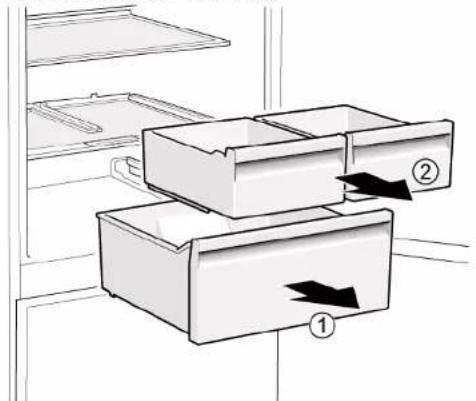

1. Iznemiet ledusskapja apakšējo tvertni (1).
2. Iznemiet ledusskapja augšējo tvertni (2).

Nasveti za popravilo - Hladilno-zamrzovalna kombinacija

i V zvezi s tem dokumentom 443

1.1 Pomembne informacije 443

1.1.1 Namen 443

1.2 Razlaga simbolov 443

1.2.1 Stopnje nevarnosti 443

1.2.2 Simboli za nevamost 443

1.2.3 Struktura opozoril 444

1.2.4 Splošni simboli 444

Varnost....

2.1 Splošna varnostna navodila 445

2.1.1 Vsi gospodinjski aparati.... 445

Orodja in pripomočki.... 446

Popravilo 447

4.1 Zamenjava tesnila vrat.... 447

4.1.1 Odstranjevanje tesnila vrat 447

4.1.2 Namestitev tesnila vrat 447

4.2 Zamenjava ročaja vrat 450

4.2.1 Odstranjevanje ročaja vrat.... 450

4.2.2 Namestitev ročaja vrat.... 450

4.3 Zamenjava zgornjega tečaja vrat.... 451

4.3.1 Odstranjevanje zgornjega tečaja vrat 451

4.3.2 Namestitev zgornjega tečaja vrat 452

4.4.2 Namestitev srednjega tečaja vrat 453

4.5.1 Odstranjevanje spodnjega tečaja vrat.... 454

4.5.2 Namestitev spodnjega tečaja vrat 454

4.6 Zamenjava police 455

4.6.1 Odstranjevanje police 455

4.6.2 Namestitev police 455

4.7 Zamenjava nosilca za steklenice 456

4.7.1 Odstranjevanje nosilca za steklenice.... 456

4.7.2 Namestitev nosilca za steklenice.... 456

4.8 Zamenjava vratnega predala 457

4.8.1 Odstranjevanje vratnega predala.... 457

4.8.2 Namestitev vratnega predala.... 457

4.9 Zamenjava nastavljivega vratnega predala 458

4.9.1 Odstranjevanje nastavljivega vratnega predala 458

4.9.2 Namestitev nastavljivega vratnega predala 458

4.10.1 Odstranjevanje predala za zamrznjena živila.... 459

4.10.2 Namestitev predala za zamrznjena živila.... 459

4.11 Zamenjava predala 460

4.11.1 Odstranjevanje predala.... 460

4.11.2 Namestitev predala.... 460

4.12 Zamenjava razširljivega predala.... 461

4.12.1 Odstranjevanje razširljivega predala 461

4.12.2 Namestitev razširljivega predala 461

4.13 Zamenjava zgornje lučke LED 462

4.13.1 Odstranjevanje lučke LED 462

4.13.2 Namestitev zgornje lučke LED 463

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

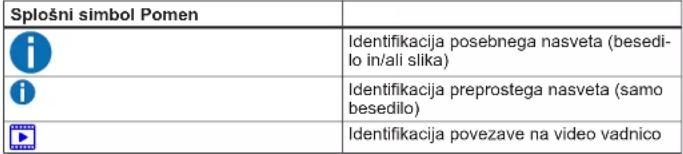

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Ploščati izvijač Stebl	2,4 mm × 0,4 mm × 60 mm, v kompletu [00341820]
Posebno orodje[00342180]
Vakuumski prisesek[00342224]	50 mm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Ploščati izvijač Stebl	10 mm × 1,6 mm × 200 mm

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ① Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dva pokrovčka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

Ročaj vrat za druga vrata lahko odstranite na enak način.

4.2.2 Namestitev ročaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

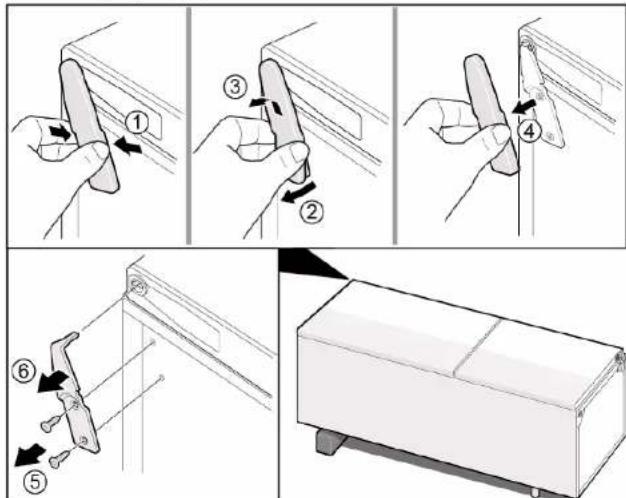

4.3.1 Odstranjevanje zgornjega tečaja vrat

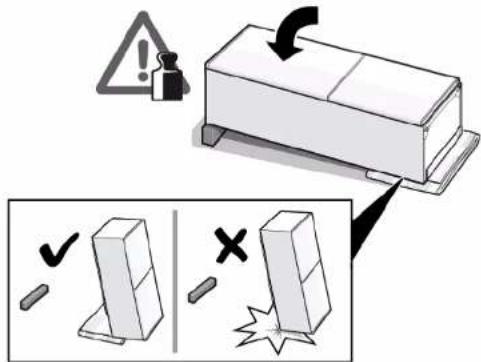

1. Aparat postavite na zadnjo stran.

1. 1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).

2. Pokrovček zgomjega tečaja povlecite stran (2).

3. Zavrtite pokrovček tečaja (3).
4. Odstranite pokrovček zgornjega tečaja (4).
5. Odvijte vijaka (5).
6. Odstranite zgornji tečaj (6).

Zgomji tečaj je odstranjen.

4.3.2 Namestitev zgornjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj vrat je odstranjen.

4.4.1 Odstranjevanje srednjega tečaja vrat

1. Odstranite vrata hladilnega dela (1).
2. Odvijte vijaka (2).
3. Odstranite srednji tečaj (3).

4.4.2 Namestitev srednjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj je odstranjen.
√ Srednji tečaj je odstranjen.

2021-03-10_9001631453 Avtorske pravice BSH Hausgeräte GmbH Stran 454 od 529

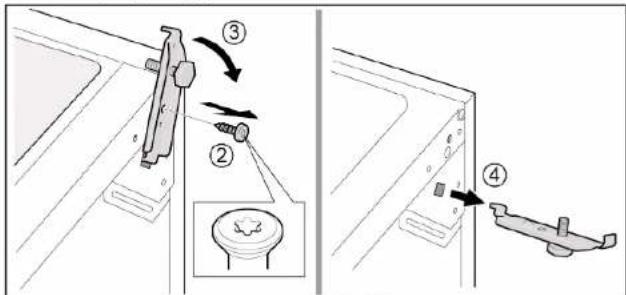

4.5.1 Odstranjevanje spodnjega tečaja vrat

▶ 1. Odstranite vrata zamrzovalnega dela (1).
2. Odvijte vijak (2).
3. Spodnji tečaj zavrtite navzven (3).
4. Odstranite spodnji tečaj (4).

Spodnji tečaj vrat je odstranjen.

4.5.2 Namestitev spodnjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.6 Zamenjava police

Zahteva:

Vrata so odprta.

4.6.1 Odstranjevanje police

- Izvlecite polico.

Nosilec za steklenice je odstranjen.

4.7.2 Namestitev nosilca za steklenice

- Namestite v obratnem vrstnem redu.

Popravilo

4.8 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.8.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.8.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava nastavljivega vratnega predala

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje nastavljivega vratnega predala

Vratni predal, nastavljiv po višini, pomikajte navzgor, dokler se ne sprosti iz držala.

4.9.2 Namestitev nastavljivega vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.10.1 Odstranjevanje predala za zamrznjena živila

1. Predal za zamrznjena živila izvlecite do konca (1).
2. Odstranite predal za živila (2).

4.10.2 Namestitev predala za zamrznjena živila

- Namestite v obratnem vrstnem redu.

Popravilo

4.11 Zamenjava predala

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje predala

1. Izvlecite spodnji predal hladilnika (1).
2. Izvlecite zgornji predal hladilnika (2).

Predala sta odstranjena.

4.11.2 Namestitev predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava razširljivega predala

Zahteva:

Vrata so odprta.

4.12.1 Odstranjevanje razširljivega predala

1. Razširljivi predal izvlecite do konca (1).
2. Odstranite razširljivi predal (2).

4.12.2 Namestitev razširljivega predala

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.13 Zamenjava zgornje lučke LED

Posebna orodja:

Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Odstranjeni so zgornji notranji elementi aparata.

4.13.1 Odstranjevanje lučke LED

4.13.2 Namestitev zgornje lučke LED

▶ Namestite v obratnem vrstnem redu.
