Produkttype	Frittstående kjøleskap-fryser
Modell	KGV39VIEA
Merke	Bosch
Total nettokapasitet	346 L
Kjøleskap nettokapasitet	249 L
Fryser nettokapasitet	97 L
Mål (H x B x D)	186 cm x 60 cm x 65 cm
Vekt	75 kg
Energiklasse	E (EU 2019)
Årlig energiforbruk	250 kWh
Støynivå	38 dB(A)
Klimaklasse	SN-ST (10 °C til 38 °C)
Kjøleteknologi	NoFrost (frostfri fryser)
Belysning	LED-innvendig lys
Hyller	5 justerbare glasshyller
Dørhyller	3 dørhyller
Fryseskuffer	3 skuffer
Ismaskin	Isbitbrett (manuell)
Kontrolltype	Elektronisk med LED-display
SuperCool/SuperFreeze	Ja
Døralarm	Hørbar alarm
Barnesikring	Ja
Rengjøring og vedlikehold	Rengjør kondensatorspoler årlig; tin fryseren etter behov (NoFrost reduserer manuell avising)
Sikkerhetsfunksjoner	Barnesikring, døralarm, temperaturvarsling
Reservedeler og reparerbarhet	Utskiftbare dørpakninger, LED-belysning, hyller, skuffer, filtre

Ofte stilte spørsmål - KGV39VIEA BOSCH

Hvordan stiller jeg inn temperaturen på Bosch KGV39VIEA kjøleskapet mitt?

Trykk på temperaturknappen gjentatte ganger for å bla gjennom innstillinger. Anbefalt kjøleskapstemperatur er 4 °C og fryser -18 °C. Bruk SuperCool for raskt å kjøle ned nye matvarer.

Hva indikerer døralarmen og hvordan slår jeg den av?

Døralarmen høres hvis døren står åpen i mer enn 60 sekunder. Lukk døren godt for å stoppe alarmen. Hvis den fortsetter, sjekk for hindringer.

Har denne modellen NoFrost-teknologi?

Ja, Bosch KGV39VIEA har NoFrost i fryserrommet. Dette forhindrer isdannelse, så du trenger aldri å tine manuelt.

Hvordan aktiverer jeg SuperFreeze?

Trykk på SuperFreeze-knappen (eller hold inne hvis multifunksjon) for å aktivere. Den senker frysetemperaturen raskt for å fryse fersk mat raskt. Den slår seg automatisk av etter omtrent 2-3 dager.

Hva er klimaklassen til dette kjøleskapet?

Klimaklassen er SN-ST, noe som betyr at den fungerer korrekt i omgivelsestemperaturer fra 10 °C til 38 °C. Ikke installer der temperaturene faller utenfor dette området.

Hvor ofte bør jeg rengjøre kondensatorspolene?

Vi anbefaler å rengjøre kondensatorspolene minst en gang i året. Bruk en støvsuger eller myk børste for å fjerne støv. Dette forbedrer energieffektiviteten.

Kan jeg endre døråpningsretningen?

Ja, dørhengslet kan reverseres. Se i manualen for detaljerte trinn. Du trenger en skrutrekker og muligens en hjelper på grunn av vekten.

Hva betyr energimerket 'E'?

Energieffektivitetsklassen E (på en skala fra A til G) indikerer moderat energiforbruk. Årlig forbruk er omtrent 250 kWh. For lavere regninger, hold kjøleskapet unna varmekilder.

Hvordan bytter jeg den innvendige LED-pæren?

LED-belysningen er ikke utskiftbar av brukeren. Hvis den svikter, kontakt Bosch kundeservice for en reservedel. Den er designet for å vare i apparatets levetid.

Kjøleskapet mitt lager uvanlige lyder. Er det normalt?

Noen lyder er normale: gurgling fra kjølemiddel, klikking fra termostaten og summing fra kompressoren. Hvis du hører høye vibrasjoner eller banking, sørg for at apparatet står i vater og ikke berører vegger.

BRUKSANVISNING KGV39VIEA BOSCH

4.10.1 Fjemelse af frostvarebeholder 85

4.10.2 Montering af frostvarebeholder....85

Ryg- og muskelskader

▶ Brug beskyttelseshandsker.

ADVARSEL

Apparater på skrå kan glide!

Knoglebrud/klemskader

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele.

Sørg for at sikre komponenten mod at falde ned.

BEMÆRK!

Fare for nedfaldende dele pga. løsnede skruer!

▶ Løft dørhylden opad.

4.10.1 Fjernelse af frostvarebeholder

Frostvarebeholderen er fjernet.

4.10.2 Montering af frostvarebeholder

Reparasjonstips - Kjøle-/frysekombinasjon

i Om dette dokumentet.... 333

1.1 Viktig informasjon 333
1.1.1 Formäl 333

1.2 Forklaring av symboler.... 333

1.2.1 Farenivåer 333

1.2.2 Faresymboler 333

1.2.3 Advarslenes struktur 334

1.2.4 Generelle symboler.... 334

Sikkerhet 335

2.1 Generelle sikkerhetsinstruksjoner 335

2.1.1 Alle husholdningsapparater 335

Verktøy og hjelpemidler.... 336

Reparasjon 337

4.1 Utskiftning av dørpakning.... 337

4.1.1 Demontering av dørpakning.... 337

4.1.2 Montering av dørpakning.... 337

4.2 Utskiftning av dørhåndtak....340

4.2.1 Demontering av dørhåndtak 340

4.3 Utskiftning av øvre dørhengsel 341

4.3.1 Demontering av øvre dørhengsel 341

4.3.2 Montering av øvre dørhengsel 342

4.4 Utskiftning av midtre dørhengsel 343

4.4.1 Demontering av midtre dørhengsel 343

4.5 Utskiftning av nedre dørhengsel 344

4.5.1 Demontering av nedre dørhengsel 344

4.5.2 Montering av nedre dørhengsel 344

4.6 Utskiftning av hylle....345

4.6.1 Demontering av hylle 345

4.7 Utskiftning av flaskehylle.... 346

4.7.1 Demontering av flaskehylle.... 346

4.7.2 Montering av flaskehylle 346

4.8 Utskiftning av dørrack....347

4.10 Utskiftning av beholder for frysevarer 349

4.10.1 Demontering av beholder for frysevarer 349

4.10.2 Montering av beholder for frysevarer 349

4.11 Utskiftning av beholder.... 350

4.11.1 Demontering av beholder 350

4.11.2 Montering av beholder 350

4.12 Utskiftning av uttrekkbar beholder 351

4.12.1 Demontering av uttrekkbar beholder 35

4.12.2 Montering av uttrekkbar beholder 351

4.13 Utskiftning av øverste LED-lampe 352

4.13.1 Demontering av LED-lampe 352

4.13.2 Montering av øverste LED-lampe 353

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
⚠️ FARE	Dersom adverselen ignoreres, vil det føre til død eller alvorlige personskader.
⚠️ ADVARSEL	Dersom adverselen ignoreres, kan det føre til død eller alvorlige personskader.
⚠️ FORSIKTIG	Dersom adverselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom adverselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
Start Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut [00342013]	60 cm x 50 cm
Flat skrutrekker Blad	2,4 mm x 0,4 mm x 60 mm, i sett [00341820]
Spesialverktøy [00342180]
Sugekopp [00342224]	∅50 mm
Torx-bits TX20 [00340865]	6,3 mm (1/4")
Flat skrutrekker Blad	10 mm x 1,6 mm x 200 mm

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning:

√ Apparatet kobles fra strømforsyningen.
Døren er åpen.

Dørhåndtaket for den andre døren kan demonteres på samme måte.

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

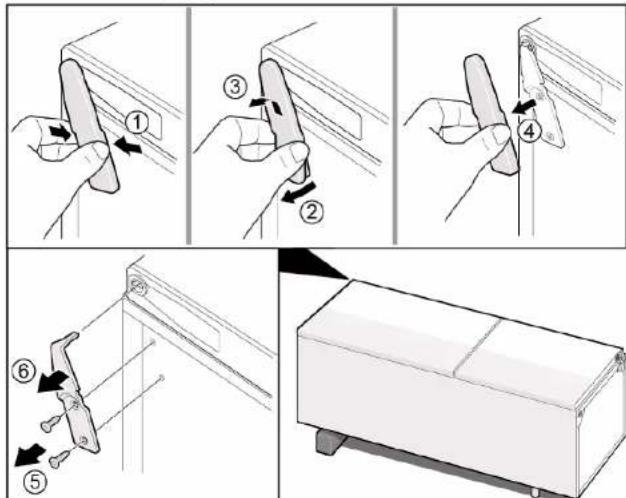

4.3.1 Demontering av øvre dørhengsel

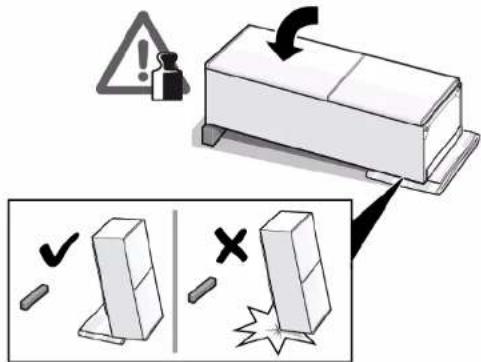

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Drei hengsledekslet (3).
4. Ta av det øvre hengseldekslet (4).
5. Skru ut to skruer (5).
6. Demonter øvre hengsel (6).

4.3.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av midtre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

4.4.1 Demontering av midtre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut to skruer (2).
3. Demonter midtre hengsel (3).

Midtre hengsel er demontert.

4.4.2 Montering av midtre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre hengsel er demontert.
√ Midtre hengsel er demontert.

2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH Side 344 av 529

4.5.1 Demontering av nedre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demonter nedre hengsel (4).

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.6.1 Demontering av hylle

▶ Trekk ut hyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av flaskehylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

4.7.2 Montering av flaskehylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av justerbar dørrack

Forutsetning:

Døren er äpen.

- Beveg den høydejusterbare dørracken opp til dørracken løsner fra holderen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.10.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut matbeholderen (2).

4.10.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

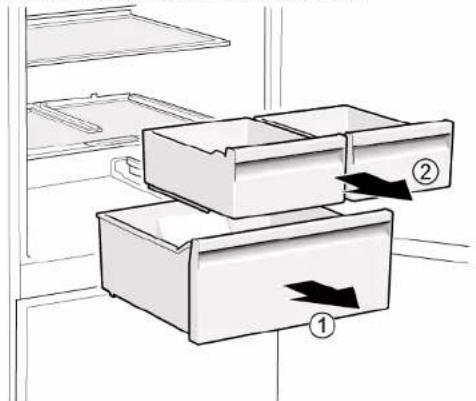

4.11 Utskiftning av beholder

Forutsetning:

Døren er äpen.

4.11.1 Demontering av beholder

1. Beveg den nedre beholderen i kjøleskapet ut (1).
2. Beveg den øvre beholderen i kjøleskapet ut (2).

4.11.2 Montering av beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.12.1 Demontering av uttrekkbar beholder

1. Trekk den uttrekkbare beholderen helt ut (1).
2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.12.2 Montering av uttrekkbar beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.13 Utskiftning av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

► Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.13.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

1. Demonter LED-lampen ved å bevege den forover.

4.13.2 Montering av øverste LED-lampe

Monteres i motsatt rekkefølge.
