Тип продукт	Самостоятелен хладилник-фризер
Модел	KGV39VIEA
Марка	Bosch
Общ нетен капацитет	346 л
Нетен капацитет на хладилника	249 л
Нетен капацитет на фризера	97 л
Размери (В x Ш x Д)	186 см x 60 см x 65 см
Тегло	75 кг
Клас на енергийна ефективност	E (EU 2019)
Годишна консумация на енергия	250 kWh
Ниво на шум	38 dB(A)
Климатичен клас	SN-ST (10 °C до 38 °C)
Технология на охлаждане	NoFrost (без скреж фризер)
Осветление	LED вътрешно осветление
Рафтове	5 регулируеми стъклени рафта
Рафтове на вратата	3 рафта на вратата
Чекмеджета на фризера	3 чекмеджета
Ледогенератор	Тава за лед (ръчна)
Тип управление	Електронно с LED дисплей
SuperCool/SuperFreeze	Да
Аларма за врата	Звукова аларма
Детско заключване	Да
Почистване и поддръжка	Почиствайте кондензаторните намотки ежегодно; размразявайте фризера при нужда (NoFrost намалява ръчното размразяване)
Предпазни функции	Детско заключване, аларма за врата, предупреждение за температура
Резервни части и ремонтопригодност	Сменяеми уплътнения на вратата, LED осветление, рафтове, чекмеджета, филтри

Често задавани въпроси - KGV39VIEA BOSCH

Как да настроя температурата на моя хладилник Bosch KGV39VIEA?

Натискайте многократно бутона за температура, за да преминете през настройките. Препоръчителната температура за хладилника е 4 °C, а за фризера -18 °C. Използвайте SuperCool за бързо охлаждане на нови продукти.

Какво показва алармата за врата и как да я изключа?

Алармата за врата звучи, ако вратата е оставена отворена за повече от 60 секунди. Затворете плътно вратата, за да спрете алармата. Ако продължава, проверете за препятствия.

Този модел има ли технология NoFrost?

Да, Bosch KGV39VIEA разполага с NoFrost във фризерното отделение. Това предотвратява образуването на лед, така че никога не е необходимо да размразявате ръчно.

Как да активирам SuperFreeze?

Натиснете бутона SuperFreeze (или задръжте, ако е мултифункционален), за да активирате. Той бързо понижава температурата на фризера, за да замрази бързо прясната храна. Изключва се автоматично след около 2-3 дни.

Какъв е климатичният клас на този хладилник?

Климатичният клас е SN-ST, което означава, че работи правилно при околни температури от 10 °C до 38 °C. Не инсталирайте там, където температурите са извън този диапазон.

Колко често трябва да почиствам кондензаторните намотки?

Препоръчваме почистване на кондензаторните намотки поне веднъж годишно. Използвайте прахосмукачка или мека четка за отстраняване на праха. Това подобрява енергийната ефективност.

Мога ли да сменя посоката на отваряне на вратата?

Да, пантата на вратата може да се обърне. Вижте ръководството за подробни стъпки. Ще ви трябва отвертка и евентуално помощник поради теглото.

Какво означава енергийният етикет 'E'?

Класът на енергийна ефективност E (по скала от A до G) показва умерена консумация на енергия. Годишната консумация е около 250 kWh. За по-ниски сметки дръжте хладилника далеч от източници на топлина.

Как да сменя вътрешната LED крушка?

LED осветлението не може да бъде сменяно от потребителя. Ако се повреди, свържете се с отдела за обслужване на клиенти на Bosch за резервна част. Проектирано е да издържи целия живот на уреда.

Хладилникът ми издава необичайни шумове. Нормално ли е?

Някои звуци са нормални: бълбукане от хладилния агент, щракане от термостата и бръмчене от компресора. Ако чувате силни вибрации или удари, уверете се, че уредът е изравнен и не докосва стени.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KGV39VIEA BOSCH

Съвети за ремонт - Fridge-freezer

i Относно този документ.... 3

1.1 Важна информация....3

1.1.1 Цел.... 3

1.2 Обяснение на символите....3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията....4

1.2.4 Общи символи 4

Безопасност......5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди....5

Инструменти и помощни средства.... 6

Ремонт......

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на дръжката на вратата.... 10

4.2.1 Изваждане на дръжката на вратата 10

4.2.2 Монтиране на дръжката на вратата 10

4.3 Смяна на горната панта на вратата.... 11

4.3.1 Сваляне на горната панта на вратата 11

4.3.2 Монтиране на горната панта на вратата 12

4.4 Смяна на средната панта на вратата 13

4.4.1 Сваляне на средната панта на вратата.... 13

4.4.2 Монтиране на средната панта на вратата.... 13

4.5 Смяна на долната панта на вратата 14

4.5.1 Сваляне на долната панта на вратата 14

4.5.2 Монтиране на долната панта на вратата 14

4.6 Смяна на рафта.... 15

4.6.1 Изваждане на рафта 15

4.6.2 Монтиране на рафта 15

4.7 Смяна на табличката за бутилки.... 16

4.7.1 Сваляне на табличката за бутилки.... 16

4.7.2 Монтиране на табличката за бутилки.... 16

4.8 Смяна на стелажа на вратата 17

4.8.1 Изваждане на стелажа на вратата.... 17

4.8.2 Монтиране на стелажа на вратата.... 17

4.9 Смяна на регулируемия стелаж на вратата 18

4.9.1 Сваляне на регулируемия стелаж на вратата.... 18

4.9.2 Монтиране на регулируемия стелаж на вратата.... 18

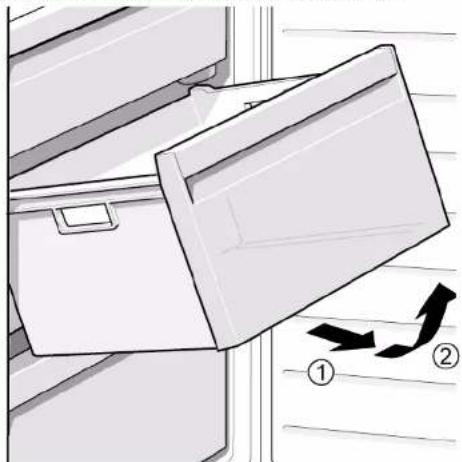

4.10 Смяна на контейнера за замразени хранителни продукти .... 19

4.10.1 Изваждане на контейнера за замразени хранителни продукти..... 19

4.10.2 Монтиране на контейнера за замразени хранителни продукти..... 19

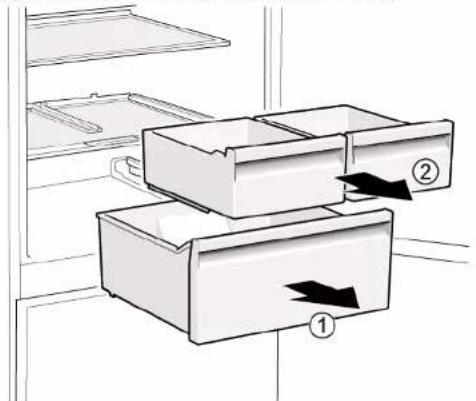

4.11 Смяна на контейнера 20

4.12 Смяна на разтегателния контейнер.... 21

4.12.1 Изваждане на разтегателния контейнер 21

4.12.2 Монтиране на разтегателния контейнер 21

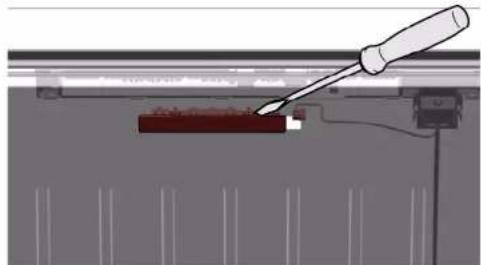

4.13 Смяна на LED осветлението отгоре 22

4.13.1 Сваляне на LED осветлението 22

4.13.2 Монтиране на LED осветлението отгоре 23

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[00123456]		Идентифициране на прост съвет (само текст)
[00123456]		Идентифициране на връзка към видео урок
[00123456]		Идентифициране на необходимите ин-струменти
[00123456]		Идентифициране на необходимите предварителни условия
[00123456]		Идентифициране на условие (ако ..., тогава ...)
[00123456]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа [00342013]	60 см x 50 см
Плоска отвертка Връх 2,4 мм x 0,4 мм x 60 мм,в комплекта [00341820]
Специален инструмент [00342180]
Смукателна чаша [00342224]	∅50 мм
Накрайник Тогх TX20 [00340865]	6,3 мм (1/4")
Плоска отвертка Връх 10 мм x 1,6 мм x 200 мм

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентилация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

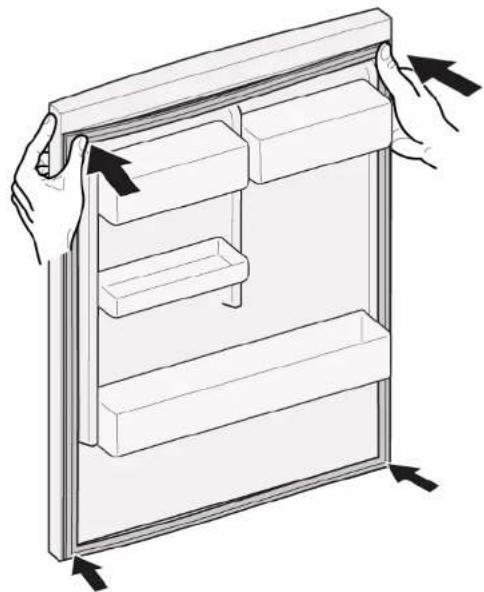

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на дръжката на вратата

Специални инструменти:

Уредът е изключен от захранването.
Вратата е отворена.

4.2.1 Изваждане на дръжката на вратата

1. Свалете двете капачки на винтовете (1).
2. Развийте двата винта (2).
3. Свалете дръжката на вратата (3).

Дръжката на вратата е свалена.

Дръжката на втората врата може да бъде свалена по същия начин.

4.2.2 Монтиране на дръжката на вратата

4.3 Смяна на горната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

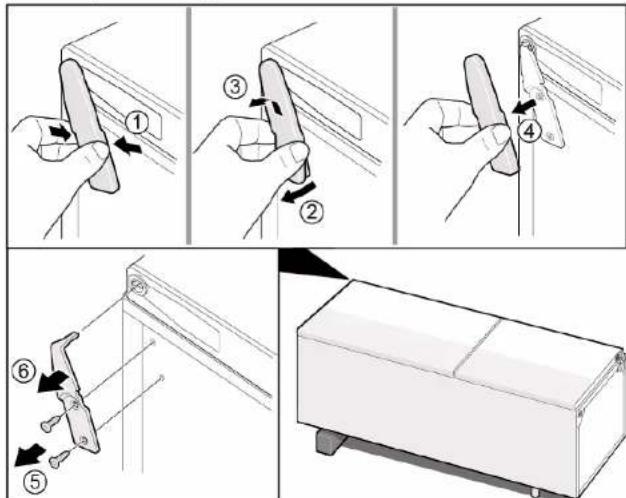

4.3.1 Сваляне на горната панта на вратата

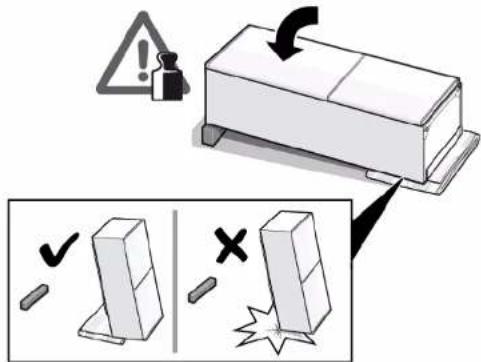

1. Поставете уреда легнал на задната си страна.

1. 1. Натиснете капачето на горната панта от двете страни (1).

2.Извадете капачето на горната панта (2).
3. Завъртете капачето на пантата (3).
4. Свалете капачето на горната панта (4).
5. Развийте двата винта (5).
6. Свалете горната панта (6).

Горната панта е свалена.

4.3.2 Монтиране на горната панта на вратата

4.4 Смяна на средната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
√ Горната панта на вратата е свалена.

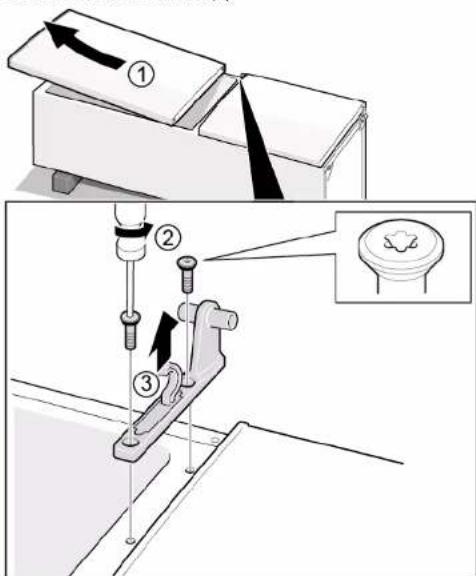

4.4.1 Сваляне на средната панта на вратата

1. Свалете вратата на хладилното отделение (1).
2. Развийте двата винта (2).
3. Свалете средната панта (3).

Средната панта е свалена.

4.4.2 Монтиране на средната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.5 Смяна на долната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
√ Горната панта е свалена.

Средната панта е свалена.

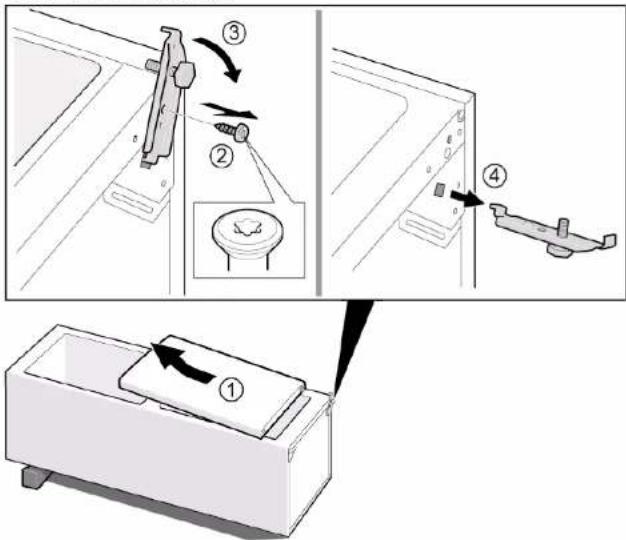

4.5.1 Сваляне на долната панта на вратата

1. Свалете вратата на фризерното отделение (1).
2. Развийте винта (2).
3. Извъртете долната панта навън (3).
4. Свалете долната панта (4).

Долната панта на вратата е свалена.

4.5.2 Монтиране на долната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на рафта

Изискване:

Вратата е отворена.

4.6.1 Изваждане на рафта

Издърпайте рафта.

4.6.2 Монтиране на рафта

4.7 Смяна на табличката за бутилки

Изискване:

Вратата е отворена.

4.7.1 Сваляне на табличката за бутилки

Издърпайте табличката за бутилки.

Табличката за бутилки е свалена.

4.7.2 Монтиране на табличката за бутилки

4.8 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.8.1 Изваждане на стелажа на вратата

▶ Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.8.2 Монтиране на стелажа на вратата

4.9 Смяна на регулируемия стелаж на вратата

Изискване:

Вратата е отворена.

4.9.1 Сваляне на регулируемия стелаж на вратата

- Преместете регулируемият по височина стелаж на вратата нагоре, докато се освободи от държача.

Регулируемият стелаж на вратата е свален.

4.9.2 Монтиране на регулируемия стелаж на вратата

4.10 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

4.10.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.10.2 Монтиране на контейнера за замразени хранителни продукти

▶ Монтирайте в обратен ред.

Ремонт

4.11 Смяна на контейнера

Изискване:

Вратата е отворена.

1. Преместете долния контейнер на хладилника (1).
2. Преместете горния контейнер на хладилника (2).

Контейнерите са извадени.

4.11.2 Монтиране на контейнера

4.12 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

4.12.1 Изваждане на разтегателния контейнер

1. Издърпайте напълно разтегателния контейнер (1).
2. Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.12.2 Монтиране на разтегателния контейнер

▶ Монтирайте в обратен ред.

Ремонт

4.13 Смяна на LED осветлението отгоре

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

- Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

- След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
√ Горните вътрешни фитинги се отстраняват.

4.13.1 Сваляне на LED осветлението

1. Преместете LED осветлението наляво.

Свързването към електрическата мрежа на LED осветлението е прекъснато.

1. Освободете куките на LED осветлението.

1. Свалете LED осветлението, придвижвайки го напред.

LED осветлението е свалено.

4.13.2 Монтиране на LED осветлението отгоре

▶ Монтирайте в обратен ред.
