ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RE 17 AMS 10/10 ROTHENBERGER

1 Υποδείξεις ασφαλείας ....57

1.1 Προβλεπόμενη χρήση ....57
1.2 Γενικές υποδείξεις ασφαλείας ....57
1.3 Ειδικές υποδείξεις ασφαλείας......58

2 Τεχνικά στοιχεία 59

3 Λειτουργίες....60

3.1 Επισκόπηση (A)......60
3.2 Περιγραφή τρόπου λειτουργίας (Β)......60

4 Ρύθμιση / Σβήσιμο της φλόγας....61

4.1 Ρύθμιση της φλόγας 61
4.2 Σβήσιμο φλόγας 62

5 Αντικατάσταση των φιαλών και του φιαλιδίου αερίου....62

5.1 Αντικατάσταση της φιάλης οξυγόνου ......62
5.2 Αντικατάσταση της φιάλης ασετυλίνης....62
5.3 Αντικατάσταση του φιαλιδίου Maxigas 400 ......62

6 Αντιμετώπιση προβλημάτων και Εργασίες συντήρησης......63

7 Μεταφορά και φύλαξη......63

8 Αξεσουάρ....64

9 Εξυπηρέτηση πελατών....64

10 Απορριμματική διαχείριση....64

Επισημάνσεις σ' αυτό το έγγραφο:

Κίνδυνος!

Αυτό το σήμα προειδοποιεί για ζημίες προσώπων.

Προσοχή!

Αυτό το σήμα προειδοποιεί για υλικές ή περιβαλλοντικές ζημίες.

Παρακίνηση σε πράξεις

1.1 Προβλεπόμενη χρήση

Αυτή η γενικής χρήσης συσκευή επιτρέπει μεγάλο χρόνο συγκόλλησης με τη χρήση επαναπληρώσιμων χαλύβδινων φιαλών ασετυλίνη και οξυγόνου των 5 λίτρων ή 10 λίτρων, και ωστόσο είναι ελαφριά και εύχρηστη. Μια συσκευή που σε συνδυασμό με Maxigas 400 είναι επίσης εξαιρετικά κατάλληλη για σκληρή συγκόλληση.

1.2 Γενικές υποδείξεις ασφαλείας

ΠΡΟΣΟΧΗ! Πρέπει να διαβάσετε όλες τις οδηγίες. Τυχόν σφάλμα μη τήρησης των υποδείξεων που ακολουθούν μπορεί να προκαλέσει πυρκαγιά και/ή βαρείς τραυματισμούς. Πρέπει να τηρούνται απαραίτητα οι προβλεπόμενοι από τη νομοθεσία κανονισμοί ασφαλείας και οι τεχνικές διατάξεις. Η εγγύηση δεν ισχύει για ζημιές από λανθασμένο χειρισμό.

ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

1) Χώρος εργασίας

α) Διατηρείτε το χώρο εργασίας σας καθαρό και τακτοποιημένο. Η ακαταστασία και ο κακός φωτισμός στο χώρο εργασίας μπορούν να οδηγήσουν σε ατυχήματα.
β) Μην εργάζεστε με τη συσκευή σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης και υγρά, αέρια ή σκόνες που μπορούν να αναφλεγούν. Τα εργαλεία προκαλούν σπινθήρες οι οποίοι μπορούν να δημιουργήσουν ανάφλεξη στην σκόνη, στους ατμούς ή στα αέρια. Φροντίζετε να υπάρχει επαρκής αερισμός. Εφόσον είναι εφικτό, μην εργάζεστε σε κλειστούς χώρους.
γ) Κρατάτε τα παιδιά και άλλα άτομα μακριά κατά τη χρήση του εργαλείου. Όταν διασπάται η προσοχή μπορεί να χάσετε τον έλεγχο της συσκευής.
δ) Μη χρησιμοποιείτε τους εύκαμπτους σωλήνες για να μεταφέρετε τη συσκευή. Κρατάτε τους εύκαμπτους σωλήνες μακριά από θερμότητα, λάδια, αιχμηρές ακμές και κινούμενα μέρη της συσκευής. Εύκαμπτοι σωλήνες που έχουν υποστεί ζημιά ή είναι μπλεγμένοι αυξάνουν τον κίνδυνο έκρηξης.
ε) Διατηρείτε τη συσκευή καθαρή από λάδια και γράσα. Σε καθαρό οξυγόνο, λάδια και γράσα κάθε είδους μπορούν να αυτοαναφλεγούν με εκρηκτικό τρόπο. Μην εγκαθιστάτε τη συσκευή κοντά σε πηγές θερμότητας (σώματα θέρμανσης, φούρνο, γυμνές φλόγες κλπ.).

2) Ασφάλεια των ατόμων

α) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση όταν εργάζεστε με ένα εργαλείο. Μη χρησιμοποιείτε τη συσκευή όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση της συσκευής μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
β) Φοράτε εξοπλισμό ατομικής προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ατομικής προστασίας, όπως αντιολισθητικών υποδημάτων ασφαλείας, δύσκολα αναφλέξιμου ρουχισμού και προστατευτικών γυαλιών, ανάλογα με το είδος και τη χρήση του εργαλείου, μειώνει τον κίνδυνο τραυματισμών.
γ) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για ασφαλή στάση σώματος και κρατάτε πάντα καλή ισορροπία. Έτσι μπορείτε να ελέγχετε καλύτερα τη συσκευή σε μη αναμενόμενες καταστάσεις.
δ) Φοράτε κατάλληλο ρουχισμό. Μην φοράτε μακριά ενδύματα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια μακριά από κινούμενα μέρη. Ο χαλαρός ρουχισμός, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από τα κινούμενα μέρη.

3) Προσεκτική μεταχείριση και χρήση των εργαλείων

α) Φυλάσσετε μακριά από παιδιά τα εργαλεία που δεν χρησιμοποιούνται. Μην αφήνετε να χρησιμοποιούν τη συσκευή άτομα τα οποία δεν είναι εξοικειωμένα με αυτήν ή που δεν έχουν διαβάσει αυτές τις οδηγίες. Τα εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα.

β) Φροντίζετε τη συσκευή με προσοχή. Ελέγχετε αν τα κινούμενα μέρη της συσκευής λειτουργούν άψογα και δεν μπλοκάρουν, αν υπάρχουν σπασμένα ή φθαρμένα εξαρτήματα, πράγμα που επηρεάζει την καλή λειτουργία της συσκευής. Φροντίζετε απαραίτητα πριν τη χρήση της συσκευής να επιδιορθώνονται τα μέρη που έχουν υποστεί ζημιά. Πολλά ατυχήματα οφείλονται σε εργαλεία τα οποία δεν έχουν συντηρηθεί σωστά.
γ) Ποτέ μην αφήνετε χωρίς επίβλεψη τη συσκευή σκληρής συγκόλλησης κατά τη χρήση της. Υπάρχει μεγάλος κίνδυνος πυρκαγιάς.
δ) Προσέχετε να εδράζονται σωστά τα μανόμετρα στο μειωτήρα πίεσης οξυγόνου. Αντικαθιστάτε τα μανόμετρα που έχουν υποστεί ζημιά, χρησιμοποιώντας μόνο αυθεντικά ανταλλακτικά Rothenberger.
ε) Οι ανεπίστροφες βαλβίδες ασφαλείας για το οξυγόνο και την ασετιλίνη πρέπει να χρησιμοποιηθούν για επαγγελματική χρήση.

4) Σέρβις

Αναθέτετε την επισκευή της συσκευής σας μόνο σε εξειδικευμένο τεχνικό προσωπικό και μόνο με χρήση γνήσιων ανταλλακτικών ROTHENBERGER. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας της συσκευής.

1.3 Ειδικές υποδείξεις ασφαλείας

Ακετυλένιο και Maxigas 400 είναι εξαιρετικά εύφλεκτο, άχρωμο, βαρύτερο από τον αέρα και με χαρακτηριστική σσμή.

Φυσίγγια, και το ασετυλίνη και οι φιάλες οξυγόνου δεν επιτρέπεται να φθάνουν στα χέρια παιδιών.

Κρατήστε Φυσίγγια, φιαλίδια και τις φιάλες οξυγόνου σε καλά αεριζόμενο χώρο.

Μην καπνίζετε κατά το χειρισμό των φιαλών.

Κρατάτε τα φιαλίδια και τις φιάλες αερίων μακριά από πηγές ανάφλεξης.

Συσφίγγετε όλες τις βιδωτές συνδέσεις με το παρεχόμενο κλειδί και ελέγχετε τη στεγανότητά τους με χρήση υλικών που παράγουν αφρό (όπως σαπωνοδιάλυμα, σπρέι εντοπισμού διαρροών).

Κλείνετε τις βαλβίδες των φιαλών σε περίπτωση προβλημάτων, καθώς και μετά την εργασία.

Μη χρησιμοποιείτε, μεταφέρετε και αποθηκεύετε τα φιαλίδια ή τις φιάλες σε οριζόντια θέση. Όταν το φιαλίδιο είναι οριζόντιο, φθάνει υγροποιημένο αέριο Maxigas 400 στη βαλβίδα του φιαλιδίου και στο ακροστόμιο καύσης και αυτό προκαλεί βλάβες.

Κατά τη λήψη του αερίου, οι φιάλες ασετυλίνης πρέπει να είναι σε όρθια θέση ή πρέπει να βρίσκονται με τη βαλβίδα τους 40 cm υψηλότερα από τη βάση της φιάλης, για να αποφευχθεί η παράσυρση υγρής ακετόνης εκτός της φιάλης.

Μη μεταφέρετε και μη χειρίζεστε τη φιάλη ασετιλίνης σε άλλη θέση εκτός από την όρθια. (έξοδος ακετόνης από τη φιάλη)

Εάν ζητήσετε ιατρική συμβουλή, να έχετε μαζί σας τον περιέκτη του προϊόντος ή την ετικέτα.

Διαβάστε την ετικέτα πριν από τη χρήση.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΠΑΦΗΣ ΜΕ ΤΑ ΜΑΤΙΑ: Ξεπλύνετε προσεκτικά με νερό για αρκετά λεπτά.

Εάν υπάρχουν φακοί επαφής, αφαιρέστε τους, εφόσον είναι εύκολο. Συνεχίστε να ξεπλένετε.

Αποφεύγετε την εισπνοή σκόνης/καπνού/αερίου/εκνεφώματος/ατμών/αερολύματος.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΙΣΠΝΟΗΣ: Μεταφέρετε τον παθόντα στον καθαρό αέρα και αφήστε τον να ηρεμήσει σε στάση που διευκολύνει την αναπνοή.

Απομακρύνετε τις πηγές ανάφλεξης, εάν αυτό μπορεί να γίνει χωρίς κίνδυνο.

Διαρροή φλεγόμενου αερίου: Μην την σβήσετε, εκτός εάν μπορείτε να σταματήσετε τη διαρροή χωρίς κίνδυνο.

Σε περίπτωση πυρκαγιάς: Σταματήστε τη διαρροή, εφόσον δεν υπάρχει κίνδυνος.

Διατηρείτε το μειωτήρα πίεσης απαλλαγμένο από γράσο και λάδι.

2 Τεχνικά στοιχεία

	RE 17 UNIVERSALΣυσκευή τριώναερίων AMS 5/5	RE 17 UNIVERSALΣυσκευή τριώναερίων AMS 10/10	RE 17 STANDARDΣυσκευή τριώναερίων AMS 10/10
Αριθμός προϊόντος:	35400	35401	35798
Περιεχόμενο φιάλης	5l ακετυλένιο /5l οξυγόνο /600ml Maxigas 400	10l ακετυλένιο /10l οξυγόνο /600ml Maxigas 400	10l ακετυλένιο /10l οξυγόνο /600ml Maxigas 400
Πεδίο συγκόλλησης:	0,5 έως 14 χιλ.		0,5 έως 9 χιλ.
Πεδίο κοπής:	12,0 έως 50 χιλ.		12,0 έως 25 χιλ.
Συγκόλληση και κοπή:	Ακετυλένιο με οξυγόνο
Χαλκοκόλληση:	Ακετυλένιο με οξυγόνο ήMaxigas 400 με προσαρμογέα και καυστήρα (ανταλλακτικό)
Θερμοκρασία εργασίας:	1250°C
Θερμοκρασία φλόγας:	3100°C

Συγκόλλησης Επιχειρήσεων

Συγκόλ λησης λειτουρ γία	Συγκόλλη σης πάχος	Άρθρο ηρ.	Αερίου τύπου	Οξυγόνου υπό πίεση	Ακετυλέ νι ο πίεση	Οξυγόνου κατανάλω ση	Ακετυλένιο κατανάλωση
Μέγεθος	[mm]			[bar]	[bar]	[l/h]	[l/h]
1	0,5 - 1,0	35325	Ακετυλένι ο	2,5	0,2	80	80
2	1,0 - 2,0	35326				160	160
3	2,0 - 4,0	35327				315	315
4	4,0 - 6,0	35328				500	500
5	6,0 - 9,0	35329				800	800
6	9,0 - 14,0	35334				1250	1250

Κοπή ακροφύσια

Στόμιο	Πάχος κοπής	Άρθρο nr.	Οξυγόνου υπό πίεση	Ακετυλένιο πίεση
Μέγεθος	[mm]		[bar]	[bar]
1/32	12- 25	35341	2,0	≤ 0,5
3/64	25- 50	35344	2,5
1/16	50- 100	35345	3,5

3 Λειτουργίες

3.1 Επισκόπηση (A)

1	Φιάλη ακετυλενίου	8	Πακέτο με διπλούς σωλήνες	15	Ακροφύσιο κοπής
2	Φιάλη οξυγόνου	9	Maxigas 400	16	Κλειδί καυστήρα
3	Μειωτήρας πίεσης φιάλης ακετυλενίου	10	RE17 Χειρολαβή	17	Βαλβίδα ρύθμισης αερίου Maxigas
4	Μειωτήρας πίεσης φιάλης οξυγόνου	11	RE17 Πτερυγωτός μοχλός	18	Προσαρμογέας σωλήνα Maxigas
5	Όχημα μεταφοράς	12	RE17 συγκολλημένων ένθετα	19	Αναπτήρας ασφαλείας
6	Λαστιχένιες καλύπτρες σε κόκκινο	13	Καθαριστήρας ακροφυσίου	20	Τσακμακόπετρες - Ανταλλακτικά
7	Λαστιχένιες καλύπτρες σε μπλε	14	Ακροφύσιο θέρμανσης

3.2 Περιγραφή τρόπου λειτουργίας (Β)

Συγκόλληση με ακροστόμια συγκόλλησης υψηλής απόδοσης:

Σαν βασικός κανόνας, η φλόγα συγκόλλησης πρέπει να καίει ουδέτερα (υπάρχει εξισορροπημένη αναλογία αερίων) και το μέγεθός της πρέπει να είναι αντίστοιχο του πάχους του υλικού, της μορφής της ραφής, της θέσης συγκόλλησης και της αγωγιμότητας του υλικού.

Για τη συγκόλληση χάλυβα σε περιπτώσεις μεγάλου πάχους υλικού, ανοίξτε πολύ και τις δύο βαλβίδες και κατά τη συγκόλληση ελασμάτων χάλυβα με μικρό πάχος υλικού κλείστε λίγο τις βαλβίδες.

Προθερμαίνετε το υλικό εργασίας και τη ράβδο κράματος συγκόλλησης. Μόλις αρχίσει να λειώνει το μέταλλο και στις δύο πλευρές της ραφής, προσθέστε τη ράβδο συγκόλλησης.

Προσέξτε να θερμαίνεται ομοιόμορφα η θέση συγκόλλησης. Κινείτε τον καυστήρα με ημικυκλικές κινήσεις γύρω από τη ράβδο συγκόλλησης.

Σκληρή συγκόλληση:

Καθαρίστε τις επιφάνειες σύνδεσης, λειάνετε και στρογγυλέψτε τις ακμές. Προθερμάνετε τη θέση συγκόλλησης. Ακουμπήστε την άκρη της ράβδου κράματος συγκόλλησης στη θέση συγκόλλησης, λιώστε μια σταγόνα κράματος συγκόλλησης και απλώστε τη με συνεχή κίνηση της φλόγας.

Κοπή με φλόγα:

→ Επιλέξτε ακροστόμια κοπής με φλόγα (23) αντίστοιχο με το πάχος του τεμαχίου εργασίας (βλέπε Τεχνικά δεδομένα) και βιδώστε τα στο ένθετο κοπής με μοχλό πτερυγίου (20). Τώρα, βιδώστε επιπλέον το ακροστόμιο θέρμανσης (24) στο ένθετο κοπής με μοχλό πτερυγίου (20). Τώρα συνδέστε αυτή τη μονάδα με τη λαβή (15).
→ Για το σκοπό αυτόν χρησιμοποιήστε κατάλληλο κλειδί συναρμολόγησης. Χρησιμοποιείτε μόνο καθαρά, γνήσια ακροστόμια κοπής με φλόγα ROTHENBERGER τα οποία βρίσκονται σε άψογη κατάσταση. Προσέχεται να είναι μην υπάρχουν προβλήματα στις επιφάνειες στεγανοποίησης στα ακροστόμια και στην κεφαλή καυστήρα.

Ρύθμιση των πιέσεων λειτουργίας

→ Αρχικά διατηρήστε κλειστές τις βαλβίδες ρύθμισης οξυγόνου και αερίου καυσίμου (16 και 17) στη λαβή (15).
→ Ανοίξτε αργά τις βαλβίδες των φιαλών (1 και 2) ή τις βαλβίδες λήψης (9 και 10) στη σωλήνωση διανομέα, περιστρέφοντας τις βαλβίδες αριστερόστροφα.
→ Ανοίξτε τη βαλβίδα διακοπής ροής (7) στο μειωτήρα πίεσης οξυγόνου και τη βαλβίδα ρύθμισης για το οξυγόνο (16) στη λαβή (15) περιστρέφοντας προς τα αριστερά και επίσης ανοίξτε το μοχλό πτερυγίου του οξυγόνου κοπής (22) δίνοντας κλίση προς τα αριστερά.

→ Περιστρέφοντας τη βίδα ρύθμισης (5) στο μειωτήρα πίεσης της φιάλης του οξυγόνου (3) ρυθμίστε την πίεση λειτουργίας (βλέπε Τεχνικά δεδομένα).
→ Κλείστε πάλι το μοχλό πτερυγίου του οξυγόνου κοπής (22) δίνοντας κλίση προς τα δεξιά και τη βαλβίδα ρύθμισης οξυγόνου (16) περιστρέφοντας προς τα αριστερά.
→ Ανοίξτε τη βαλβίδα διακοπής ροής (8) στο μειωτήρα πίεσης του αερίου καυσίμου περιστρέφοντας αριστερά και περιστρέφοντας τη βίδα ρύθμισης (6) ρυθμίστε την πίεση αερίου καυσίμου (βλέπε Τεχνικά δεδομένα).

Άναμμα και ρύθμιση της φλόγας

→ Πριν την ανάφλεξη βεβαιωθείτε ότι είναι αεροστεγείς οι συνδέσεις ανάμεσα στους περιέκτες και τις βαλβίδες ρύθμισης (χρησιμοποιήστε σπρέι ελέγχου για διαρροές ή σαπωνοδιάλυμα).
→ Πρώτα ανοίξτε τη βαλβίδα ρύθμισης οξυγόνου (16) στη λαβή (15) περιστρέφοντας αριστερά, κατόπιν ανοίξτε τη βαλβίδα οξυγόνου θέρμανσης (21) και τη βαλβίδα ρύθμισης του αερίου καυσίμου (17) περιστρέφοντας αριστερά.
→ Αναφλέξτε άμεσα το εξερχόμενο μείγμα αερίων χρησιμοποιώντας κατάλληλο αναπτήρα. Ρυθμίστε τη φλόγα με ρύθμιση της βαλβίδας οξυγόνου θέρμανσης (21) ή της βαλβίδας ρύθμισης οξυγόνου (16) και της βαλβίδας ρύθμισης αερίου καυσίμου (17) ώστε να είναι ουδέτερη (όπως η φλόγα συγκόλλησης, βλέπε 4.1).
→ Ανοίξτε τελείως το μοχλό πτερυγίου του οξυγόνου κοπής (22) δίνοντας κλίση αριστερά και αν χρειάζεται ρυθμίστε συμπληρωματικά την πίεση του οξυγόνου (βλ. Τεχνικά δεδομένα). Ρυθμίστε πάλι τη φλόγα ώστε να είναι ουδέτερη και κατόπιν. Κλείστε το μοχλό πτερυγίου του οξυγόνου κοπής (22) δίνοντας κλίση δεξιά.

Κοπή

→ Φέρτε τον καυστήρα σε θέση κοπής και με τη φλόγα θέρμανσης θερμάνετε το τεμάχιο εργασίας τοπικά σε θερμοκρασία ανάφλεξης, ώστε περίπου να είναι λαμπρό κόκκινο.

Προσοχή! Μη λειώσετε το υλικό! Κατόπιν ανοίξτε το μοχλό πτερυγίου του οξυγόνου κοπής (22) δίνοντας κλίση αριστερά και κινήστε τον καυστήρα αργά στην κατεύθυνση κοπής.

Ταχύτητα κοπής

Μπορείτε να αναγνωρίσετε τη σωστή ταχύτητα κοπής από την έξοδο της σκωρίας, από την κάθετη κίνηση των σπινθήρων και από το θόρυβο κοπής

4 Ρύθμιση / Σβήσιμο της φλόγας

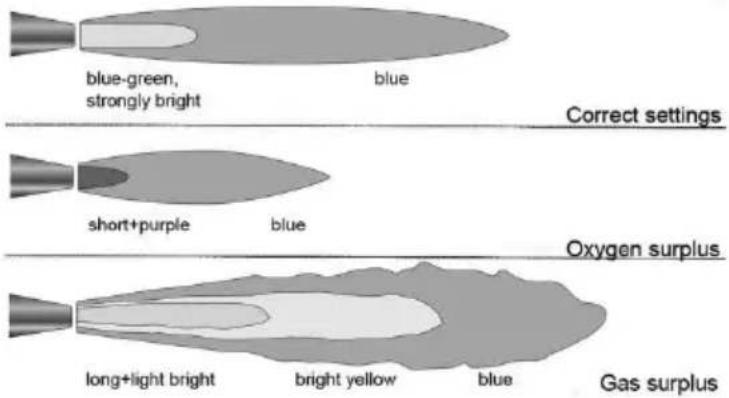

4.1 Ρύθμιση της φλόγας

Με τον επισημασμένο με κόκκινοςχρώμα χειροτροχό στη λαβή ρυθμίστε το μέγεθος και την εμφάνιση της φλόγας. Αν η φλόγα δεν μπορεί να ανάψει ή αν αποσπάται, τότε η πίεση του αερίου είναι πολύ υψηλή. Στην περίπτωση αυτή μειώστε τη ροή αερίου στη λαβή του καυστήρα (κόκκινος επισημασμένος χειροτροχός) περιστρέφοντας δεξιά.

Η βαλβίδα οξυγόνου (μπλε επισημασμένος χειροτροχός) στη λαβή καυστήρα πρέπει να είναι τελείως ανοικτή. Αν η φλόγα φαίνεται κίτρινη, τότε υπάρχει περίσσεια αερίου. Κλείστε προσεκτικά τη βαλβίδα αερίου (κόκκινος επισημασμένος χειροτροχός) στη λαβή του καυστήρα περιστρέφοντας προσεκτικά περισσότερο δεξιά.

Κατόπιν ρυθμίστε ώστε να επιτύχετε ουδέτερη φλόγα. Αυτό σημαίνει, η ισχυρά φωτεινή μπλεπράσινη φλόγα στο κέντρο να περιορίζεται με σαφήνεια από πιο σκούρα, μπλε εξωτερική φλόγα (δευτερεύουσα φλόγα).

4.2 Σβήσιμο φλόγας

Για το σβήσιμο της φλόγας κλείστε πρώτα τη βαλβίδα αερίου (κόκκινα επισημασμένος χειροτροχός) και κατόπιν τη βαλβίδα οξυγόνου (μπλε επισημασμένος χειροτροχός) στη λαβή περιστρέφοντας δεξιά.

Κλείστε τη βαλβίδα ασετυλίνη και τη βαλβίδα της φιάλης οξυγόνου περιστρέφοντας δεξιά.

Επίσης κλείνετε αυτές τις βαλβίδες σε περίπτωση παρατεταμένης παύσης της εργασίας.

5 Αντικατάσταση των φιαλών και του φιαλιδίου αερίου

5.1 Αντικατάσταση της φιάλης οξυγόνου

→ Κλείστε τη βαλβίδα της φιάλης οξυγόνου (2) περιστρέφοντας δεξιόστροφα.
→ Ξεβιδώστε το μειωτήρα πίεσης οξυγόνου (3) αντίθετα με τη φορά των δεικτών του ρολογιού χρησιμοποιώντας κατάλληλο κλειδί (μέγεθος κλειδιού: 32).
→ Αφαιρέστε τη φιάλη οξυγόνου από την υποδοχή και βιδώστε το κάλυμμα προστασίας. Τώρα αντικαταστήστε την κενή φιάλη οξυγόνου με μια γεμάτη και στερεώστε τη στο πλαίσιο.
→ Προσέξτε να υπάρχει η στεγανοποίηση στη βαλβίδα μειωτήρα πίεσης οξυγόνου και να είναι άθικτη.
→ Προσέξτε οι σύνδεσμοι να είναι απαλλαγμένοι από γράσο και λάδι.
→ Αφαιρέστε το κάλυμμα προστασίας της γεμάτης φιάλης και βιδώστε το μειωτήρα πίεσης του οξυγόνου πάνω στη φιάλη οξυγόνου περιστρέφοντας στην κατεύθυνση των δεικτών του ρολογιού. Για τη σύσφιξη χρησιμοποιήστε κατάλληλο κλειδί.

5.2 Αντικατάσταση της φιάλης ασετυλίνης

→ Κλείστε τη βαλβίδα της φιάλης ασετυλίνης (1) περιστρέφοντας δεξιόστροφα.
→ Ξεβιδώστε το μειωτήρα πίεσης ασετυλίνης (4) περιστρέφοντας αντίθετα με τη φορά των δεικτών του ρολογιού.
→ Αφαιρέστε τη φιάλη ασετυλίνης από την υποδοχή και βιδώστε το κάλυμμα προστασίας. Τώρα αντικαταστήστε την κενή φιάλη ασετυλίνης με μια γεμάτη και στερεώστε την στο πλαίσιο.
→ Προσέξτε οι σύνδεσμοι να είναι απαλλαγμένοι από γράσο και λάδι.
→ Αφαιρέστε το κάλυμμα προστασίας της γεμάτης φιάλης και βιδώστε το μειωτήρα πίεσης της ασετυλίνης πάνω στη φιάλη ασετυλίνης περιστρέφοντας στην κατεύθυνση των δεικτών του ρολογιού.

5.3 Αντικατάσταση του φιαλιδίου Maxigas 400

→ Κλείστε τη βαλβίδα ρύθμισης αερίου περιστρέφοντάς τη δεξιόστροφα.
→ Αφαιρέστε προς τα πάνω από την υποδοχή το κενό φιαλίδιο Maxigas 400 μαζί με τη βαλβίδα ρύθμισης αερίου και με τη γραμμή εύκαμπτου σωλήνα.
→ Ξεβιδώστε το φιαλίδιο Maxigas 400 από τη βαλβίδα ρύθμισης αερίου περιστρέφοντας αριστερόστροφα.

→ Προσέξτε να υπάρχει η στεγανοποίηση στη βαλβίδα ρύθμισης αερίου και να είναι άθικτη.
→ Επιτρέπεται να χρησιμοποιούνται μόνο γνήσια φιαλίδια ROTHENBERGER Maxigas 400. Τοποθετήστε ένα γεμάτο φιαλίδιο αερίου Maxi στη βαλβίδα ρύθμισης αερίου περιστρέφοντας δεξιόστροφα.
→ Εισάγετε στην υποδοχή το πλήρες φιαλίδιο Maxigas 400 με την τοποθετημένη βαλβίδα ρύθμισης αερίου και γραμμή εύκαμπτου σωλήνα.

6 Αντιμετώπιση προβλημάτων και Εργασίες συντήρησης

Πρόβλημα	Αιτία / Μέτρα αντιμετώπισης
Η φλόγα γίνεται κίτρινη.	Είτε η βαλβίδα της φιάλης οξυγόνου είναι κλεισμένη, είτε δεν είναι αρκετά ανοιγμένη, είτε είναι κενή η φιάλη οξυγόνου.Ανοίξτε τη βαλβίδα της φιάλης οξυγόνου.Αντικαταστήστε την κενή φιάλη οξυγόνου με μία πλήρη.
Η φλόγα μικραίνει ή αποσπάται από τον καυστήρα.	Είτε η βαλβίδα της φιάλης ασετυλίνης είναι κλεισμένη, είτε δεν είναι αρκετά ανοιγμένη, είτε είναι κενή η φιάλη ασετυλίνης.Ανοίξτε (περισσότερο) τη βαλβίδα του ασετυλίνη περιστρέφοντας αριστερά ή αντικαταστήστε το φιαλίδιο αερίου.

Ελέγχετε τακτικά τους εύκαμπτους σωλήνες για σχισίματα και έλλειψη στεγανότητας (οπτικός έλεγχος). Αντικαθιστάτε το σετ εύκαμπτων σωλήνων μαζί με τη φλογοπαγίδα, όταν η φλογοπαγίδα έχει ενεργοποιηθεί μετά από επιστροφή φλόγας.

Οι εύκαμπτοι σωλήνες γίνονται πορώδεις με την πάροδο του χρόνου. Για το λόγο αυτό αντικαθιστάτε το σετ εύκαμπτων σωλήνων, μόλις εμφανιστούν μικρές ρωγμές στους εύκαμπτους σωλήνες.

7 Μεταφορά και φύλαξη

Για τη μεταφορά πρέπει να είναι κλεισμένες οι βαλβίδες φιάλης (1 + 2) των φιαλών.

Μετά το τέλος της εργασίας συγκόλλησης: Με κλεισμένες βαλβίδες των φιαλών οξυγόνου και ασετυλίνης (1 + 2), ανοίξτε λίγο τις βαλβίδες (16 + 17) στο τμήμα λαβής και αφήστε να εκτονωθεί η υπολειπόμενη ποσότητα αερίου (παρατηρείτε την ένδειξη του μανομέτρου). Έτσι ελευθερώνετε την πίεση από τους εύκαμπτους σωλήνες και ασετυλίνη το μειωτήρα πίεσης οξυγόνου.

Αφαιρέστε το μειωτήρα πίεσης οξυγόνου. Ξεβιδώστε τη βαλβίδα του φιαλιδίου αερίου Maxigas 400. Οι εύκαμπτοι σωλήνες επιτρέπεται να είναι συνδεδεμένοι στο μειωτήρα πίεσης οξυγόνου και στη βαλβίδα του φιαλιδίου αερίου.

Κατά τη διάρκεια της μεταφοράς πρέπει να είναι πάντα βιδωμένο το κάλυμμα προστασίας!

Προστατεύετε τη συσκευή από ανατροπή και ολίσθηση στην επιφάνεια φόρτωσης. Αποθήκευση και μεταφορά μόνο με όρθια δοχεία.

Οι επαναπληρώσιμες φιάλες πρέπει να γεμίζονται μόνο από εξουσιοδοτημένα ειδικά συνεργεία.

Η επαναπλήρωση με ακατάλληλο τρόπο μπορεί να προκαλέσει πολύ σοβαρά ατυχήματα.

8 Αξεσουάρ

Όνομα αξεσουάρ	Αρ. ανταλλακτικού ROTHENBERGER
Φρουρά για μειωτήρα πίεσης οξυγόνου	35146
Φρουρά της ασετιλίνης μειωτήρα πίεσης	35140
Καθαριστικό Σετ ακροφύσιο, 10 τεμαχίων	510105
Καυστήρας κλειδί	510106
Σαπουνόχωμα κιμωλία, 100x10x10mm	561550
Βούρτσα σύρμα από χάλυβα, 3 σειρές	561351
Βούρτσα σύρμα από χάλυβα, 4 σειρές	561352
Πυράντοχα ματ, 33x50cm, σε σύντομο χρονικό διάστημα 1100°C	31050
Καθίζηση οξυγόνο για όλους τους κυλίνδρους χάλυβα	35199
Δίδυμα γραμμή σωλήνα A / S, 2.5m	35221
Μειωτήρα πίεσης οξυγόνου ISO 5171	35634
Ακετυλένιο μειωτήρα πίεσης ISO 5171	35794
Συγκόλλησης Προστασία γυαλιά σύμφωνα με το πρότυπο DIN EN 166	540620 (A4), 540621 (A5)
Ανασχετικά αναδρομή ακετυλένιο	540365
Ανασχετικά αναδρομή οξυγόνου	540360
Χέρι συγκόλληση καθρέφτη / Μαγνητική καθρέφτη συγκόλλησης	540850 / 540855
RE 17 εργαλεία συγκόλλησης, ευέλικτη	www.rothenberger.com

9 Εξυπηρέτηση πελατών

Εξυπηρέτηση πελατών Τα σημεία σέρβις ROTHENBERGER είναι στη διάθεσή σας για να σας εξυπηρετήσουν (δείτε τον κατάλογο ή στο Ίντερνετ) και ανταλλακτικά και σέρβις είναι διαθέσιμα από τα ίδια σημεία σέρβις.

Παραγγείλετε τα αξεσουάρ και τα ανταλλακτικά σας από το συνεργαζόμενο εξειδικευμένο κατάστημα ή μέσω της ανοικτής γραμμή επικοινωνίας για εξυπηρέτηση πελατών:

Τηλέφωνο: + 49 (0) 61 95 / 800 – 8200

Φαξ: +49 (0) 61 95 / 800 - 7491

10 Απορριμματική διαχείριση

Κάποια τεμάχια της συσκευής είναι αξιοποιήσιμα υλικά και μπορούν να περάσουν σε ανακύκλωση. Γι αυτόν το σκοπό υπάρχουν πιστοποιημένες εταιρείες ανακύκλωσης με ειδική άδεια. Για μια σωστή και φιλική προς το περιβάλλον διάθεση αποβλήτων των μη αξιοποιήσιμων υλικών (π.χ. ηλεκτρονικών απορριμμάτων) απευθυνθείτε στην αρμόδια υπηρεσία αποβλήτων.

Μόνο για χώρες Ε.Ε.:

Μην αποσύρετε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να συλλέγονται ξεχωριστά και να καταλήγουν σε ανακύκλωση φιλική προς το περιβάλλον.
