FCH 755 4G TC - κουζίνα FRANKE - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εντοιχιζόμενη εστία αερίου
Μάρκα	Franke
Μοντέλο	FCH 755 4G TC
Αριθμός καυστήρων	5 (1 βοηθητικός, 2 ημί-γρήγοροι, 1 γρήγορος, 1 τριπλής κορώνας)
Διαστάσεις επιφάνειας (L x P)	750 x 510 mm
Διαστάσεις εντοιχισμού (L x P)	550 x 480 mm
Συνιστώμενο πάχος πάγκου εργασίας	40 mm
Καθαρό / μικτό βάρος	7,8 / 14,7 kg
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz, 0,6 W
Τύπος αερίου	G20 (φυσικό αέριο) ή G30/G31 (υγραέριο), μετατρέψιμο
Πίεση τροφοδοσίας	G20: 20 mbar; G30/G31: 28-30/37 mbar
Ονομαστική συνολική κατανάλωση (G20)	1,077 m³/h
Ονομαστική συνολική κατανάλωση (G30)	822 g/h
Συνολική εγκατεστημένη ισχύς	11,3 kW
Ισχύς καυστήρα τριπλής κορώνας	3,8 kW (max), 2,10 kW (min)
Ισχύς γρήγορου καυστήρα	3,0 kW (max), 1,10 kW (min)
Ισχύς ημί-γρήγορου καυστήρα	1,75 kW (max), 0,70 kW (min)
Ισχύς βοηθητικού καυστήρα	1,0 kW (max), 0,55 kW (min)
Ανάφλεξη	Ενσωματωμένη ηλεκτρονική (περιστροφικό κουμπί)
Ασφάλεια	Θερμοστοιχείο ασφαλείας (αυτόματη διακοπή αερίου αν σβήσει η φλόγα), κλείδωμα ασφαλείας για παιδιά (απαιτείται επιτήρηση)
Υλικό επιφάνειας	Ανοξείδωτο ατσάλι ή εμαγιέ (δεν διευκρινίζεται στο εγχειρίδιο)
Συντήρηση	Καθαρισμός μετά από κάθε χρήση με ένα μαλακό πανί και σαπουνόνερο· μην χρησιμοποιείτε καθαριστικό ατμού ή λειαντικά
Εγγύηση	Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών Franke (δείτε τον ιστότοπο)

Συχνές ερωτήσεις - FCH 755 4G TC FRANKE

Πώς ανάβω έναν καυστήρα της εστίας Franke FCH 755 4G TC;

Πατήστε και γυρίστε το αντίστοιχο κουμπί στη θέση ανάφλεξης και μέγιστης ισχύος. Κρατήστε το πατημένο για 3-4 δευτερόλεπτα για να αναφλεγεί το αέριο και να θερμανθεί το θερμοστοιχείο, στη συνέχεια αφήστε το. Ρυθμίστε τη φλόγα γυρίζοντας το κουμπί αριστερόστροφα.

Τι να κάνω αν ένας καυστήρας δεν ανάβει ή δεν παραμένει αναμμένος;

Ελέγξτε ότι η παροχή αερίου και ηλεκτρικού είναι ενεργή, ότι η βάνα αερίου είναι ανοιχτή, ότι η φιάλη υγραερίου δεν είναι άδεια, ότι οι οπές του καυστήρα δεν είναι φραγμένες και ότι όλα τα εξαρτήματα είναι σωστά τοποθετημένα. Βεβαιωθείτε ότι κρατήσατε το κουμπί αρκετά (3-4 δευτερόλεπτα) για να ενεργοποιηθεί το θερμοστοιχείο.

Μπορώ να χρησιμοποιήσω την εστία με αέριο βουτάνιο ή προπάνιο;

Ναι, το μοντέλο είναι μετατρέψιμο. Πρέπει να αντικαταστήσετε τα ακροφύσια με αυτά που είναι κατάλληλα για υγραέριο (παρέχονται ως προαιρετικά) και να ρυθμίσετε την ελάχιστη φλόγα. Αυτή η διαδικασία πρέπει να γίνει από εξειδικευμένο τεχνικό.

Ποιες διάμετροι κατσαρολών συνιστώνται για κάθε καυστήρα;

Για τον καυστήρα τριπλής κορώνας: 160-260 mm, γρήγορο: 140-220 mm, ημί-γρήγορο: 140-200 mm, βοηθητικό: 60-140 mm. Χρησιμοποιείτε κατάλληλες κατσαρόλες για να αποφύγετε την υπερθέρμανση των κουμπιών και της επιφάνειας.

Πώς να καθαρίσω την επιφάνεια μαγειρέματος;

Καθαρίστε μετά από κάθε χρήση με ένα μαλακό πανί ή σφουγγάρι και σαπουνόνερο. Στεγνώστε καλά. Μην χρησιμοποιείτε καθαριστικό ατμού, σύρμα ή λειαντικά προϊόντα. Οι σχάρες, τα καπάκια και οι διαχυτές καθαρίζονται με ζεστό σαπουνόνερο (όχι στο πλυντήριο πιάτων).

Υπάρχει διάταξη ασφαλείας σε περίπτωση τυχαίας σβέσης της φλόγας;

Ναι, η εστία είναι εξοπλισμένη με θερμοστοιχείο ασφαλείας που διακόπτει αυτόματα την παροχή αερίου αν σβήσει η φλόγα (περίπου 30 δευτερόλεπτα μετά το σβήσιμο). Αυτό αποτρέπει τις διαρροές αερίου.

Ποιες είναι οι απαιτούμενες διαστάσεις εντοιχισμού για αυτό το μοντέλο;

Ο εντοιχισμός πρέπει να έχει πλάτος 550 mm και βάθος 480 mm, με συνιστώμενο πάχος πάγκου εργασίας 40 mm. Οι ελάχιστες αποστάσεις από τους τοίχους: πλάγια 150 mm, πίσω 50 mm και 700 mm από πάνω για τα ντουλάπια.

Πώς να συντηρήσω τους καυστήρες;

Μετά την ψύξη, αφαιρέστε τις σχάρες, τα καπάκια και τους διαχυτές. Καθαρίστε τα με ζεστό σαπουνόνερο και στεγνώστε τα καλά. Βεβαιωθείτε ότι οι οπές εξόδου αερίου είναι απόλυτα καθαρές. Μην τα πλένετε στο πλυντήριο πιάτων.

Τι να κάνω αν η φλόγα είναι ακανόνιστη ή κίτρινη;

Ελέγξτε ότι οι οπές του καυστήρα δεν είναι φραγμένες, ότι η ρύθμιση ελάχιστης φλόγας είναι σωστή και ότι ο τύπος αερίου αντιστοιχεί στα εγκατεστημένα ακροφύσια. Ένας εξειδικευμένος τεχνικός μπορεί να ρυθμίσει τη βίδα ελάχιστης ρύθμισης ή να αντικαταστήσει τα ακροφύσια αν χρειαστεί.

Πού να βρω τον αριθμό σειράς και τον κωδικό προϊόντος για το τμήμα εξυπηρέτησης;

Ο αριθμός σειράς (N.S.) και ο κωδικός είδους (Art./Cod.) βρίσκονται στην πινακίδα που βρίσκεται κάτω από την επιφάνεια μαγειρέματος ή στο παρεχόμενο φυλλάδιο. Κρατήστε αυτές τις πληροφορίες για να επικοινωνήσετε με το τμήμα εξυπηρέτησης πελατών Franke.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FCH 755 4G TC FRANKE

Καθαρισμός και φροντίδα 91

86

Καθαρισμός της συσκευής 91

Συντήρηση και έλεγχος 92

Απόρριψη 93

Συσκευασία 93

Αποσύνδεση 93

Ευπρεπισμός πλωτού 93

ΠΛΗΡΟΦΟΡΙΕΣ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ

Το παρόν Εγχειρίδιο χρήστη ισχύει για διαφορετικές συσκευές. Επομένως, κάποια χαρακτηριστικά και οι λειτουργίες που περιγράφονται πιο πάνω μπορεί να μην είναι ίδια με το δικό σας μοντέλο. Οι ενδεικτικές εικόνες και αριθμοί που παρουσιάζονται στις διάφορες ενότητες βρίσκονται στο τέλος του Εγχειριδίου χρήστη.

▷ Διαβάστε προσεκτικά το Εγχειρίδιο Χρήσης, πριν χρησιμοποιήσετε τη συσκευή. Φυλάξτε το Εγχειρίδιο Χρήσης. Χρησιμοποιείτε τη συσκευή που περιγράφεται στο παρόν εγχειρίδιο χρήσης μόνο για την προβλεπόμενη χρήση.

Η Franke διατηρεί το δικαίωμα να πραγματοποιεί τροποποιήσεις στο προϊόν χωρίς προηγούμενη ειδοποίηση. Όλες οι προδιαγραφές είναι σύμφωνες με την έκδοση.

Σύμβολο Σημασία

Σύμβολο προειδοποίησης. Προειδοποίηση για κινδύνους τραυματισμού.

Μετά από αξιολόγηση και επιλογές προσδιορίστηκε προς αφογή τραυματισμού η μία.

Βεβαιωθείτε ότι το προϊόν πρέπει να υγραίνεται.

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Σε αυτό το εγχειρίδιο και στη συσκευή σας παρέχουμε πολύ σημαντικά μηνύματα ασφαλείας. Να διαβάζετε πάντα και να τηρείτε τα μηνύματα ασφαλείας. Η Franke διατηρεί το δικαίωμα να πραγματοποιεί τροποποιήσεις στο προϊόν χωρίς προηγούμενη ειδοποίηση. Όλες οι πληροφορίες είναι ακριβείς τη στιγμή της έκδοσης.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης, εφόσον βρίσκονται υπό επίβλεψη, έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους σχετικούς κινδύνους. Τα παιδιά απαγορεύεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να γίνονται από ανήλικα παιδιά.

Κίνδυνος τραυματισμού!

Αυτή η συσκευή δεν είναι παιχνίδι.

Κρατήστε τα παιδιά και τα κατοικίδια ζώα μακριά από τη συσκευή και τα υλικά συσκευασίας. Τα υλικά συσκευασίας, όπως πλαστικό ή φελιζόλ, μπορεί να είναι επικίνδυνα. Απορρίψτε τα με κατάλληλο τρόπο. Μην αφήνετε παιδιά κοντά στη συσκευή χωρίς επίβλεψη. Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Κίνδυνος εγκαύματος!

Η συσκευή θερμαίνεται κατά τη χρήση της. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε την εστία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Τα προσβάσιμα σημεία μπορεί να ζεσταθούν πολύ κατά τη χρήση. Κρατήστε σε απόσταση τα μικρά παιδιά. Τα παιδιά κάτω των 8 ετών δεν πρέπει να πλησιάζουν τη συσκευή, εκτός εάν επιτηρούνται διαρκώς.

Βεβαιωθείτε ότι υπάρχει συμβατότητα μεταξύ του τύπου και της παροχής του αερίου με τις προδιαγραφές της συσκευής. Η εστία αναπτύχθηκε αποκλειστικά και μόνο για μη

επαγγελματική και μόνο για οικιακή χρήση.

Ο τύπος αερίου για τον οποίο έχει σχεδιαστεί η συσκευή καθορίζεται στην πινακίδα στοιχείων στην κάτω πλευρά του προϊόντος. Πριν από την εγκατάσταση, βεβαιωθείτε ότι οι τοπικές συνθήκες διανομής (είδος του αερίου και πίεση του αερίου) και η προσαρμογή της συσκευής είναι συμβατές. Αυτή η συσκευή δεν συνδέεται με συσκευή εκκένωσης προϊόντων καύσης. Θα εγκατασταθεί και θα συνδεθεί σύμφωνα με τους τρέχοντες κανονισμούς εγκατάστασης. Θα δοθεί ιδιαίτερη προσοχή στις σχετικές απαιτήσεις που αφορούν τον εξαερισμό. Οι συνθήκες προσαρμογής για αυτήν τη συσκευή αναγράφονται στην ετικέτα (ή στην πινακίδα στοιχείων). Δώστε ιδιαίτερη προσοχή στους κανονισμούς που εφαρμόζονται σχετικά με τον εξαερισμό. Μετά τη χρήση, απενεργοποιήστε την εστία χρησιμοποιώντας τα χειριστήρια ελέγχου. Αν η συσκευή διαθέτει καπάκι, βεβαιωθείτε ότι οι εστίες έχουν κρυώσει αρκετά προτού το κλείσετε.

Κίνδυνος ηλεκτροπληξίας από την είσοδο υγρού!

Η συσκευή περιλαμβάνει ηλεκτρικά εξαρτήματα.

Βεβαιωθείτε ότι δεν εισέρχεται υγρό στο εσωτερικό της συσκευής. Μην χρησιμοποιείτε τη συσκευή για να καθαρίσετε τη συσκευή. Αν οι φλόγες του καυστήρα σβήσουν κατά λάθος, απενεργοποιήστε το χειριστήριο του καυστήρα και προσπαθήστε να επαναφέρετε τον καυστήρα για τουλάχιστον 1 λεπτό. Η συσκευή δεν πρέπει να λειτουργεί για περισσότερα από 15 δευτερόλεπτα. Αν μετά από 15 δευτερόλεπτα ο καυστήρας δεν έχει ανάψει, διακόψτε τη λειτουργία της συσκευής και ανοίξτε την πόρτα του θαλάμου και/ή περιμένετε τουλάχιστον 1 λεπτό πριν προσπαθήσετε ξανά να ανάψετε τον καυστήρα. Βεβαιωθείτε ότι η συσκευή έχει εγκατασταθεί με τρόπο ώστε να επιτρέπει την αποσύνδεσή της από την παροχή ρεύματος, με απόσταση ανοίγματος επαφής (3 mm) που εξασφαλίζει πλήρη αποσύνδεση σε συνθήκες υπέρτασης κατηγορίας III.

Βεβαιωθείτε ότι η συσκευή είναι συνδεδεμένη σε σύστημα γείωσης που συμμορφώνεται με τους ισχύοντες κανονισμούς.

ΠΡΟΣΟΧΗ: Η χρήση μιας

συσκευής αερίου για μαγείρεμα παράγει θερμότητα, υγρασία και προϊόντα καύσης στο χώρο όπου εγκαθίσταται.

Βεβαιωθείτε ότι η κουζίνα εξαερίζεται καλά, ειδικά κατά τη χρήση της συσκευής: Διατηρείτε τα ανοίγματα φυσικού εξαερισμού ανοικτά ή εγκαταστήστε μια συσκευή μηχανικού εξαερισμού (μηχανικός απορροφητήρας). Μην χρησιμοποιείτε τη συσκευή με εξωτερικό χρονοδιακόπτη ή εξωτερικό σύστημα τηλεχειρισμού.

ΠΡΟΣΟΧΗ:

Η διαδικασία μαγειρέματος πρέπει να επιτηρείται. Μια βραχυπρόθεσμη διαδικασία μαγειρέματος πρέπει να επιτηρείται διαλείποντα.

Μην χρησιμοποιείτε συστήματα ή ηλεκτρικές συσκευές υψηλής πίεσης.

Μην χρησιμοποιείτε σφουγγαράκια για τρίψιμο, ατσαλόσυρμα, υδροχλωρικό

οξύ ή άλλα προϊόντα που θα μπορούσαν να γρατζουνίσουν ή να βλάψουν την επιφάνεια.

Μην χρησιμοποιείτε αιχμηρά αντικείμενα, καθώς θα μπορούσαν να προκαλέσουν ζημία στη σφράγιση ανάμεσα στο γείσο και τον πάγκο της κουζίνας. Βεβαιωθείτε ότι οι ζώνες εξόδου αερίου είναι εντελώς καθαρές. Οι οδηγίες που περιέχονται στο παρόν εγχειρίδιο ισχύουν μόνο, αν είναι στη συσκευή υπάρχουν τα αρχικά της χώρας. Αν τα αρχικά δεν υπάρχουν επάνω στη συσκευή, πρέπει να ανατρέξετε στις τεχνικές οδηγίες που θα περιέχουν τις απαραίτητες συμβουλές σχετικά με την τροποποίηση της συσκευής για τις συνθήκες χρήσης της χώρας.

Κίνδυνος πυρκαγιάς!

Μην αποθηκεύετε αντικείμενα στις επιφάνειες μαγειρέματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Ανεπίβλεπτο αυτόματο μαγείρεμα σε εστία με λίπος ή λάδι μπορεί να γίνει επικίνδυνο και να προκαλέσει πυρκαγιά. Το καυτό λάδι αναφλέγεται εύκολα.

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

Θεη	Eotia	Ovopασική G20	Ioχύς	Aκροφύσια	Ovopασική G30	Ovopασική G31	Aκροφύσια	Ovopασική G30 / G31 28-30/37 mbar	Kατ. II 2H3+
			εγχύς

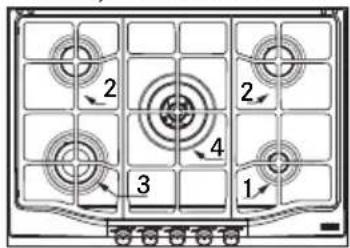

4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
Πεοη (mbar)	ελάχ.	17		20	25
	ovou.	20		28-30	37
	μέγ.	25		35	45
Túroς αερίου		G20 φιαίκό σερίο			LPG G30 Boutávio G31 Προύνιo

Movélo	αρ. AUX	αρ. SR	αρ. R	αρ. TC	Aρ. kauotηρωv	Πηγιη θερμότητας	Συνολικήσουμαστικήσιχύς G20 (m3/h)	Συνολικήσαταραίπητος για καύση (g/h)	Aέρας απαραίπητος συμαστικήσιχύς εγκατεστη-μένου αερίου (kW)	Συνολικήσαταραίπητος βάρος (kg)	Kαθαρο-μεικό τβάρος (kg)	Tααη/ auνοντητα παροχής iαχύος	Iαχύς/ Peúμα
FCH 604 3G TC	1	2	1	4	AΕPIO	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	5	AΕPIO	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2	1	4	AΕPIO	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1	4	AΕPIO	0,715	545	15	7,5	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	5	AΕPIO	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W

TC = Τριπλή κρόνα SR-Ημι-γρήγορο R = Γρήγορο AUX=Βοηθητικό

ΕΓΚΑΤΑΣΤΑΣΗ

Η εγκατάσταση και η ηλεκτρική σύνδεση/σύνδεση αερίου πρέπει να πραγματοποιούνται μόνο από

εξειδικευμένο και αδειοδοτημένο προσωπικό. Ο κατασκευαστής δεν φέρει ευθύνη για τραυματισμούς προσώπων ή ζημιές που προκλήθηκαν λόγω μη συμμόρφωσης με αυτές τις διατάξεις. Η σύνδεση με την παροχή αερίου πρέπει να συμμορφώνεται με τους κανονισμούς του ισχύοντος δικαίου κατά την εγκατάσταση.

Βεβαιωθείτε ότι η συσκευή συνδέεται άμεσα στην κεντρική παροχή. Βεβαιωθείτε ότι δεν χρησιμοποιούνται προσαρμογείς, πολύπριζα και καλώδια προέκτασης για τη σύνδεση της συσκευής.

Ρυθμίσεις επίπλων τοίχου

Το παρόν εγχειρίδιο αφορά εντοιχισμένη εστία αερίου κατηγορίας 3 και τύπου Υ για τα ηλεκτρικά μέρη.

Ο σωλήνας αερίου δεν πρέπει να έρχεται σε επαφή με τα πλαϊνά τοιχώματα του φούρνου κάτω από την εστία.

Για εντοιχισμένες συσκευές, τα εξαρτήματα (πλαστικά και ξύλινα προϊόντα) πρέπει να συναρμολογούνται με θερμοανθεκτικές κόλλες (ελάχ. 100°C): ακατάλληλα υλικά και ακατάλληλες κόλλες μπορεί να οδηγήσουν σε παραμόρφωση και αποκόλληση.

Ο έλεγχος των συνδέσεων πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς κανονισμούς.

Το βουταλικό κουζίνας πρέπει να εγκαθίσταται από τον κατάλληο χώρο για την ηλεκτρική σύνδεση της συσκευής.

ΣΗΜΑΝΤΙΚΟ: Οι συγκεκριμένες συσκευές είναι τύπου Υ για ανάλογη προστασία σε κίνδυνο πυρκαγιάς. Η ελάχιστη απόσταση του άκρου της συσκευής είναι 150 mm από τον πλευρικό τοίχο, 50 mm από τον πίσω τοίχο και 700 mm από το βουταλικό πάνω από αυτό. Η συσκευή σχεδιάστηκε να εντοιχίζεται σε πάγκους κουζίνας πάχους 40 mm. Σε περίπτωση διαφορετικών διαστάσεων, οι απαραίτητες προφυλάξεις θα πρέπει να πραγματοποιηθούν από τον τεχνικό.

Σημείωση: Εάν τοποθετηθεί απορροφητήρας πάνω από την εστία, για την απόσταση που πρέπει να τηρηθεί, ανατρέξτε στις οδηγίες συναρμολόγησης του απορροφητήρα.

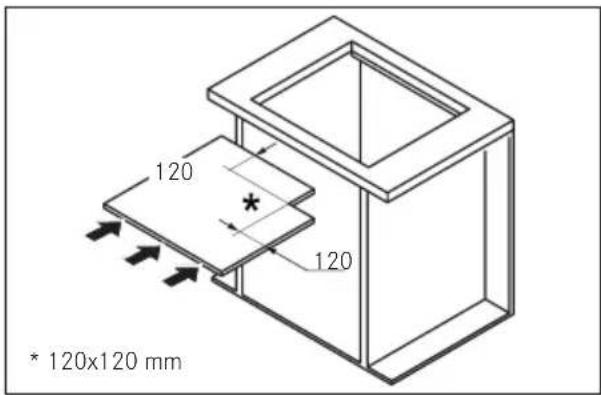

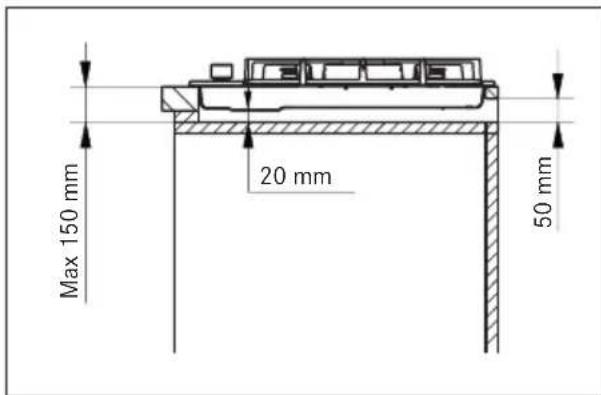

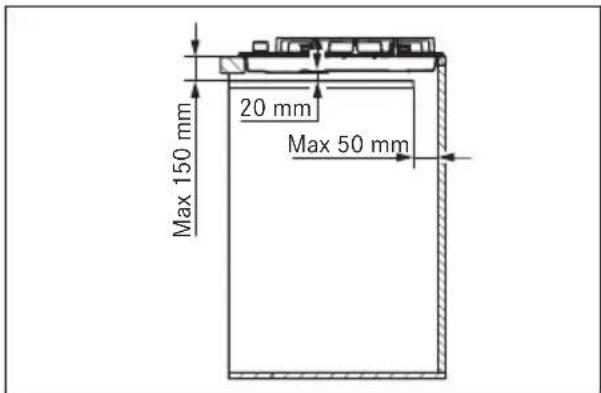

ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ (ΜΜ)

A=590/750 B=50

C=400 D=700

Αν η συσκευή δεν είναι κατάλληλη για το ένα σύρμα: ρωτήστε τον εγκαταστάτη.

Δικαίωμα εγκατάστασης

Η συσκευή σταθεροποιείται στο βουταλικό εντοιχισμού με τα προβλεπόμενα αγκίστρια και ασφάλειες.

Μετά την εγκατάσταση της συσκευής, βεβαιωθείτε ότι υπάρχει ελεύθερος χώρος στα στοιχεία στήριξης μπροστά και πίσω. Προετοιμάστε το άνοιγμα στον πάγκο της κουζίνας σύμφωνα με τις διαστάσεις που υποδεικνύονται. Βεβαιωθείτε ότι μπορείτε με τις διαστάσεις που υποδεικνύονται.

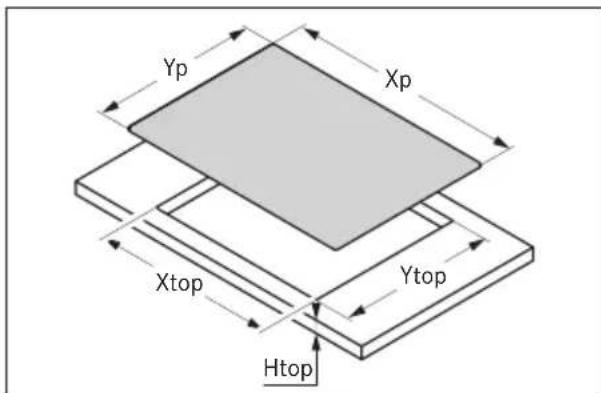

Movτελo xp mm	yp mm	xtop mm	ytop mm	htop mm
FCH 604 3G TC	590	510	550	480
FCH 755 4G TC	750	510	550	480
FHTL 604 3G TC	590	510	550	480
FHTL/FCH 604 4G	590	510	550	480
FHTL 755 4G TC	750	510	550	480

Σφραγίστε τη στεγανωτική ταινία γύρω από το άνοιγμα και τοποθετήστε την εστία. Σταθεροποιήστε τη συσκευή με τις βίδες και τα άγκιστρα. Αφαιρέστε την περίσσεια στεγανωτικής ταινίας.

Σύνδεση με την παροχή αερίου

Συνδέστε τη συσκευή με την παροχή αερίου σύμφωνα με τους ισχύοντες κανονισμούς, μόνο αφού έχετε βεβαιωθεί ότι είναι κατάλληλη για το συγκεκριμένο τύπο αερίου. Διαφορετικά, κάντε τις εργασίες που περιγράφονται στην παράγραφο Αντικατάσταση τύπου αερίου, χρησιμοποιώντας ρυθμιστές πίεσης σύμφωνα με τους ισχύοντες κανονισμούς.

Η σύνδεση με την παροχή αερίου μπορεί να γίνει με δύο τρόπους:

Α. Συνδέστε την εστία αερίου χρησιμοποιώντας άκαμπτο χαλκίνο σωλήνα διαμέτρου 12 mm (3). Για να διασφαλίσετε καλή σφράγιση, χρησιμοποιήστε το ελαστομερές μονωτικό που έρχεται ως αξεσουάρ (1). Β. Συνδέστε την εστία χρησιμοποιώντας εύκαμπτο χαλκίνο σωλήνα σύνδεσης επίπεδης (2). Επίσης σε αυτή την περίπτωση, για να διασφαλίσετε καλή σφράγιση, χρησιμοποιήστε το μονωτικό που παρέχεται ως αξεσουάρ (1). Το μήκος του εύκαμπτου σωλήνα είναι 2 μέτρα.

ΣΗΜΑΝΤΙΚΟ: Εάν χρησιμοποιείται ένας εύκαμπτος οδηγός από ανοξείδωτο χάλυβα, πρέπει να τοποθετηθεί έτσι ώστε η αντικατάσταση των εξαρτημάτων να είναι εύκολη. Πρέπει να διέρχεται από τα ανοίγματα όπου δεν υπάρχουν εμπόδια και όπου είναι δυνατόν να λειτουργεί σε όλο του το μήκος.

Μετά τη σύνδεση της παροχής αερίου, ανοίξτε τη στρόφιγγα και ελέγξτε τους συνδέσμους για διαρροές. Για να πραγματοποιήσετε τη σύνδεση, χρησιμοποιήστε σαπουνόνερο για να ελέγξετε για διαρροές.

Για το Ηνωμένο Βασίλειο, τη Βόρεια Ιρλανδία και τη Δημοκρατία της Ιρλανδίας.

Ηλεκτρική σύνδεση

Η εστία μαγειρέματος της FRANKE παρέχεται με καλώδιο τροφοδοσίας ρεύματος 3 πόλων και με ειδικούς ακροδέκτες.

Επιβεβαιώστε τα ακόλουθα:

Ότι τα χαρακτηριστικά της ηλεκτρικής εγκατάστασης του χώρου (τάση, μέγεθος και ρεύμα) είναι συμβατά με τα δεδομένα της εστίας FRANKE που διαθέτετε. Το βύσμα και η πρίζα είναι εύκολα προσβάσιμα και τοποθετημένα έτσι ώστε κανένα επικίνδυνο τμήμα τους να μην είναι προσβάσιμο όταν εισάγετε ή αφαιρείτε την πρίζα.

Χρησιμοποιείται καλώδιο τύπου 3x0,75 mm² H05RR-F για εστίες που συμμορφώνονται με την αντικατάσταση του καλωδίου τροφοδοσίας ρεύματος. - Δεν έχουν συνδεθεί στην πρίζα οι ακροδέκτες δύο συσκευών. - Τηρούνται οι πολικότητες των ελεύθερων ακροδεκτών (Μπλε = Ουδέτερος = (1) / Κίτρινο και Πράσινο = Γείωση = (2) / Καφέ = Φάση = (3)).

Προσαρμογή σε διαφορετικούς τύπους αερίου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτή η εργασία πρέπει να εκτελείται από εξειδικευμένο τεχνικό

Προσαρμογή ελάχιστης λόγου

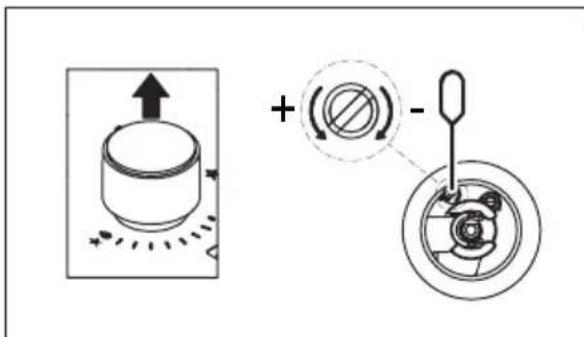

Αφαιρέστε τον ρυθμιστή και προσαρμόστε την ελάχιστη λόγου περιστρέφοντας τη βίδα προσαρμογής εξωτερικά για μία από τις λόγους και αριστερόστροφα για αυτήν. Το κάτω μέρος προσαρμογής παρέχεται με τα αξεσουάρ.

Αντικατάσταση ακροφυσίων έγχυσης

Τα μπεκ δεν παρέχονται, πρέπει να ζητηθούν από την υπηρεσία εξυπηρέτησης πελατών.

ΣΗΜΑΝΤΙΚΟ: Όλες οι συσκευές είναι εργοστασιακά κατασκευασμένες για φυσικό αέριο (G20). Αν πρόκειται να χρησιμοποιηθεί διαφορετικός τύπος αερίου, αντικαταστήστε τα ακροφύσια έγχυσης με τον εξής τρόπο:

• Αφαιρέστε τις σχάρες, τα καπάκια και τους διακορπιστές φλόγας.

- Στρέψτε τα ακροφύσια εύκαμπτα και αντικαταστήστε τα για να παρέχονται και κατάλληλη την προμήθεια αερίου, διαφοροποιώντας τα σημάδια αντίστοιχα με εκείνα του πίνακα. - Επανατοποθετήστε τους διακορπιστές φλόγας, τα καπάκια και τις σχάρες. Οι εστίες αυτές δεν απαιτούν προσαρμογή αέρα.

Πρόσβαση στο εσωτερικό

Για να έχετε πρόσβαση στο τμήμα που περιέχει τα λειτουργικά μέρη, ακολουθήστε την εξής διαδικασία:

-Αφαιρέστε τις σχάρες, τα καπάκια και τους διακορπιστές φλόγας. -Αφαιρέστε τους εγκαυστήρες, τραβώντας τους από τους πείρους τους. -Αφαιρέστε τις βίδες που στερεώνουν τις εστίες στο σώμα. -Ανασηκώστε την εστία.

ΣΗΜΑΝΤΙΚΟ: Κατά την επαναφορά της συσκευής σε λειτουργία με διαφορετικό τύπο αερίου, τοποθετήστε το αντίδολο αυτοκόλλητο (παρέχεται ως εξάρτημα) στον ειδικό χώρο στην πινακίδα τύπου. Για λειτουργία σε γραφείο (G30 ή G31), η βίδα προσαρμογής για ελάχιστη φλόγα πρέπει να βιδωθεί τελείως μέχρι κάτω. Οι παρούσες συσκευές παρέχονται στην καύση. ΠΙ 2Η3+.

ΠΡΟΟΡΙΖΟΜΕΝΗ ΧΡΗΣΗ

ΠΡΟΣΟΧΗ: Αυτή η συσκευή προορίζεται αποκλειστικά για μαγείρεμα. Δεν πρέπει να χρησιμοποιείται για άλλους σκοπούς, όπως για θέρμανση χώρου.

Μην τραβάτε τη συσκευή ή το καλώδιο τροφοδοσίας ρεύματος για να τη βγάλετε από την πρίζα. Κλείστε τη στρόφιγγα προμήθειας αερίου όταν η εστία δεν χρησιμοποιείται.

Κίνδυνος γκαζιού!

Μην αγγίζετε τις σχάρες των εστιών κατά τη χρήση. Μην αγγίζετε τη συσκευή με υγρά μέρη του σώματος.

Ανάφλεξη ΕΣΤΙΩΝ

Η εστία ανάβει με τη βοήθεια των επαγωγικών ελέγχων. Για να ανάψετε τις εστίες, ακολουθήστε τις παρακάτω οδηγίες:

Πιέστε και γυρίστε τον απαιτούμενο έλεγχο στην ένδειξη ανάματος και ελευθερώστε τον.

• 3-4 δευτερόλεπτα ώστε να επιτρέψετε στο αέριο να προφτάσει να φτάσει στην εστία και στο θερμοστοιχείο να ανάψει.
• Έπειτα, απελευθερώστε τον επιλογέα και, στρίβοντάς τον αριστερόστροφα, προσαρμόστε τη φλόγα σύμφωνα με τις απαιτήσεις. Αν η φλόγα δεν παραμένει αναμμένη, επαναλάβετε τη διαδικασία από το βήμα 1.

Εικόνα 2: Επιλογέας

Λειτουργία

0

Αποσύνδεση

Ελάχιστη φλόγα

Ανάφλεξη και ρύθμιση

Συμβουλές χρήσης

Η εστία είναι κατασκευασμένη από ανοξείδωτο χάλυβα: σημάδια χρήσης όπως γρατσουνιές ή επιφανειακές τρύπες από καθαριστικά και άλλα σκεύη είναι φυσιολογικά. Η εντεινόμενη χρήση προκαλεί ακόμα πιο χαρακτηριστικά σημάδια χρήσης. Σε αυτές τις περιπτώσεις, η συσκευή συνεχίζει να λειτουργεί άψογα και δεν δικαιολογούνται παράπονα. Η ασφάλεια είναι πάντα εγγυημένη.

Μην χρησιμοποιείτε τη συσκευή σε επιφάνεια στήριξης. Για να αποφύγετε την καταστροφή της συσκευής: Σε περίπτωση υπερθέρμανσης, απενεργοποιήστε τη συσκευή και αφήστε τη να κρυώσει πλήρως. Μην τοποθετείτε ζεστά πιάτα πάνω στη συσκευή. Σε καμία περίπτωση μην ψύχετε τη θερμοκρασία χρησιμοποιώντας κρύο νερό. Μην ανεβαίνετε επάνω στη συσκευή.

Η συσκευή κατασκευάζεται σύμφωνα με το σχετικό ισχύον πρότυπο ασφαλείας και τις απαιτήσεις ασφαλείας της οδηγίας για το φυσικό αέριο.

Αυτόματη βαλβίδα ασφαλείας

Οι προστατευτικές εστίες διαθέτουν διάταξη ασφαλείας που διακόπτει αυτόματα τη ροή αερίου, αν η φλόγα σβήσει κατά λάθος από ρεύμα αέρα, διαρροή σκεύους ή προσωρινή διακοπή της παροχής αερίου. Η συσκευή αυτή ενεργοποιείται περίπου 30 δευτερόλεπτα αφού σβήσει η φλόγα.

Χρήση εστίας

Για χαμηλότερη κατανάλωση αερίου και καλύτερη αποδοτικότητα, χρησιμοποιείτε σκεύη με κατάλληλο διάμετρο για κάθε εστία, βεβαιώνοντας ότι η φλόγα δεν ενεργεί στην επιφάνεια του σκεύους (συμμορφώνεστε με τον παρακάτω πίνακα).

ελάχ.-μεγ.

(προτεινόμενη)

Τριπλή Κορώνα 160-260mm

Ταχύτητα 140 - 220 mm

Ηλεκτρική 140-200 mm

Βοηθητική 60-140mm

Η χρήση μεγαλύτερης διαμέτρου από την ενδεδειγμένη μπορεί να προκαλέσει υπερθέρμανση στους επιλογείς και την επιφάνεια εργασίας, ενώ σε περιπτώσεις παρατεταμένης χρήσης κίνδυνο για το κάλυμμα (αν είναι από ανοξείδωτο ατσάλι). Η Franke δεν αποδέχεται καμία ευθύνη για ζημία που οφείλεται σε τέτοια χρήση (Εικ. 1).

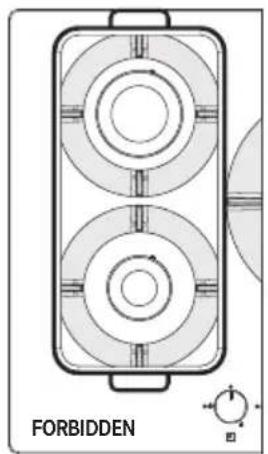

Μην τοποθετείτε το ίδιο σκεύος επάνω σε δύο εστίες (Εικ.1). Μην τοποθετείτε ένα μόνο σκεύος, όπως κατσαρόλα ή τηγάνι για ψάρι, επάνω σε δύο εστίες που λειτουργούν ταυτόχρονα (Εικ.1). Η εσφαλμένη χρήση των σκευών μπορεί να προκαλέσει ζημιά στην εστία: Μην τοποθετείτε τα σκεύη ανάποδα και μην τα σερβίρετε πάνω στην εστία. Αν χρησιμοποιείτε μεγάλα σκεύη από χυτοσίδηρο, πριν από εσπρέσο και πλυντήρια κατσαρόλες και τηγάνια, μην τα χρησιμοποιείτε για περισσότερο από 20 λεπτά, ο εσπρέσο να γίνεται για μεγάλο χρονικό διάστημα, ρυθμίστε την εστία στη χαμηλότερη θερμοκρασία. Συνιστάται η χρήση διαχυτήρων θερμότητας, όπως εστιακών πλακών ή σχαρών.

ΠΡΟΣΟΧΗ: Η χρήση συγκεντρωμένων Τηγανίων οικείων προϊόντων μπορεί να προκαλέσει εαυτό βλάβη στην προσωπική ασφάλεια και υγιεινή. Αυτό είναι φυσιολογικό και δεν επηρεάζει τη λειτουργία της συσκευής.

Εικ.1

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ

Κίνδυνος γκρεμού!

Μην καταθέτεις τα εγχειρίδια Κριών. Μην προσποιείς ότι είσαι υπεύθυνος για τα αποτελέσματα.

Πριν πραγματοποιήσετε καθαριοκαιριντιά: Δενεγονιόστε τη συσκευή.

Η συσκευή πρέπει να καθαρίζεται και να συντηρείται σύμφωνα με τις οδηγίες του κατασκευαστή.

Καθάρισμα της συσκευής

Καθαρίζετε τη συσκευή με στεγνό πανί ή με ελαφρώς υγρό πανί. Για να καθαρίσετε τα υπολείμματα φαγητού, χρησιμοποιήστε ένα μαλακό πανί ή σφουγγάρι με νερό. Συστήνουμε να χρησιμοποιείτε προστατευτικά γάντια καθαρισμού. Αφαιρέστε όλα τα υπολείμματα τροφών από την εστία. Πριν από τον καθαρισμό, βεβαιωθείτε ότι η συσκευή είναι κρύα. Χρησιμοποιήστε ένα υγρό πανί για να πιάσετε τις στάχτες, τα κανάλια και τους διακόπτες της εστίας, βεβαιώνοντας ότι τα σκουπίζετε προσεκτικά. Μην τα βάζετε σε πλυντήριο πιάτων. Βεβαιωθείτε ότι οι οπές εξαερισμού είναι εντελώς καθαρές. Το λευκό χρώμα της στάχτης της εστίας στον τομέα του καυστήρα μπορεί να αλλάξει με την πάροδο του χρόνου λόγω της θερμότητας.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΝΙΣΧΥΣΗ

Πριν από τις εργασίες συντήρησης, αποσυνδέστε τη συσκευή από την παροχή ρεύματος. Σε περίπτωση προβλήματος λειτουργίας, επικοινωνήστε με εξουσιοδοτημένα κέντρα συντήρησης της Franke.

Βεβαιωθείτε ότι η συντήρηση των ηλεκτρικών εξαρτημάτων πραγματοποιείται μόνο από τον κατασκευαστή ή το τμήμα τεχνικής εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά. Βεβαιωθείτε ότι τα φθαρμένα καλώδια αντικαθίστανται μόνο από τον κατασκευαστή ή το τμήμα τεχνικής εξυπηρέτησης πελατών.

Όταν επικοινωνείτε με το τμήμα τεχνικής εξυπηρέτησης πελατών, παρακαλούμε να έχετε τις ακόλουθες πληροφορίες: -μοντέλο συσκευής -αριθμός σειράς (Art./Cod.) -εμπορικός αριθμός (S.N.)

Αυτές οι πληροφορίες αναγράφονται στην πινακίδα στοιχείων, στο βιβλιάριο ή κάτω από την εστία. Αν η εστία δεν λειτουργεί σωστά, πριν καλέσετε το Κέντρο Τεχνικής Εξυπηρέτησης της Franke, ανατρέξτε στον Οδηγό Επίλυσης Προβλημάτων για να προσδιορίσετε το πρόβλημα:

ΟΔΗΓΟΣ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

Τύποι προβλημάτων ελέγχου:

A	1	H napoxh aεpiou n ηεκτριοι ρεματος ειναι αοική
H εοία δεν αναβει, δεν	2	H στρόφιγα παρoxhς aεplou δεν ειναι αοιχή
παραμένει αναμενη n η	3	H επαναληρωαιμη φιαλη του αεplou (υραεριο) περεχει αεριο
Φλάγα δεν αναβει σταθερὰ	4	Tα αοιγματa ης εοιλας δεν εχουν φραξει
	5	To ακρο του βύματος δεν ειναι βρόμικο
	6	Ολα τα μέρη του καυσηρα δεν εχουν τοῦθετηθει ωοτά
	7	Δεν unαρχουν ρεματa aερα κοντα στην εοτία
	8	Kατα to αναμα του καυσηρα, to καυμιδεν παθθηκε αρκετα ωοτενα ενεργοποιηδει η διαταξη προσταλίας (βλ. σελ. 89 „προριζόμενη xρήσα")
	9	Tα αοιγματa ης εοιλας δεν εχουν φραξει κοντα στο θερμοστοίχειο
	10	H ριθμιη έλαχιοια μεριου δεν ειναι ωοτή
B	11	H κατω επιφάνεια του δοχειου δεν ειναι εντελώς επιπεδη
Ta ακεύη (καταρόλες, τηγάνια, βρασηρες) δεν	12	To δοχειδεν ειναι κεντραρίαμένο στον καυσηρα
ειναι σταθερὰ	13	Oι σχάρες δεν εχουν αντμετατεθει ἡχουν τοῦθετηθει εοφαλμένα

Αν έπειτα από τους παραπάνω λόγους, το πρόβλημα παραμένει, επικοινωνήστε με το πλησιέστερο Κέντρο Τεχνικής Εξυπηρέτησης της Franke.

ΑΝΑΚΥΚΛΩΣΗ

Συσκευασία

Όλα τα υλικά συσκευασίας [χαρτόνι, πλαστική μεμβράνη (PE) και πολυστυρένιο (EPS)] έχουν σήμανση και πρέπει, αν είναι δυνατόν, να συλλέγονται για ανακύκλωση και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Αποσύνδεση

Ανοίξτε τη συσκευή ή το δίκτυο. Σε περίπτωση σταθερής σύνδεσης, αυτή πρέπει να πραγματοποιηθεί από εξειδικευμένο ηλεκτρολόγο.

Απόρριψη

Το σύμβολο στο προϊόν ή στη συσκευασία υποδεικνύει ότι αυτή δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα.

Απορρίψτε τη συσκευή, η οποία πρέπει να απορριφθεί, ειδικά για σημείο συλλογής απορριμμάτων ηλεκτρικών και ηλεκτρονικών συσκευών.

Συμμόρφωση με την Οδηγία 2012/19/ΕΕ σχετικά με τη μείωση των επικίνδυνων ουσιών που χρησιμοποιούνται σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό, και την απόρριψη αποβλήτων.

Η ενδεδειγμένη χωριστή συλλογή άχρηστων συσκευών για επακόλουθη ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη συμβάλλει στην αποφυγή ενός δυνητικά αρνητικού αντίκτυπου στο περιβάλλον και την υγεία, ενώ διευκολύνει την ανακύκλωση υλικών που χρησιμοποιούνται στην κατασκευή συσκευών.

ΕΞΥΠΗΡΕΤΗΣΗ ΠΕΛΑΤΩΝ

Ανατρέξτε στη διεύθυνση επικοινωνίας για τη χώρα σας στην ιστοσελίδα www.franke.com
