Ürün Tipi	Ankastre Gazlı Ocak
Marka	Franke
Model	FCH 755 4G TC
Bek Sayısı	5 (1 yardımcı, 2 yarı hızlı, 1 hızlı, 1 üçlü taç)
Tabla Ölçüleri (G x D)	750 x 510 mm
Ankastre Ölçüleri (G x D)	550 x 480 mm
Önerilen Tezgah Kalınlığı	40 mm
Net / Brüt Ağırlık	7,8 / 14,7 kg
Elektrik Beslemesi	220-240 V ~ 50/60 Hz, 0,6 W
Gaz Tipi	G20 (doğal gaz) veya G30/G31 (LPG), dönüştürülebilir
Besleme Basıncı	G20: 20 mbar; G30/G31: 28-30/37 mbar
Toplam Nominal Tüketim (G20)	1,077 m³/sa
Toplam Nominal Tüketim (G30)	822 g/sa
Toplam Kurulu Güç	11,3 kW
Üçlü Taç Bek Gücü	3,8 kW (maks), 2,10 kW (min)
Hızlı Bek Gücü	3,0 kW (maks), 1,10 kW (min)
Yarı Hızlı Bek Gücü	1,75 kW (maks), 0,70 kW (min)
Yardımcı Bek Gücü	1,0 kW (maks), 0,55 kW (min)
Ateşleme	Entegre Elektronik (döner düğme)
Güvenlik	Güvenlik Termokuplu (alev söndüğünde gazı otomatik keser), çocuk kilidi (gözetim gerekli)
Tabla Malzemesi	Paslanmaz çelik veya emaye (kılavuzda belirtilmemiş)
Bakım	Her kullanımdan sonra yumuşak bir bez ve sabunlu su ile temizleyin; buharlı temizleyici veya aşındırıcı madde kullanmayın
Garanti	Franke Müşteri Hizmetleri ile iletişime geçin (web sitesine bakın)

Sık sorulan sorular - FCH 755 4G TC FRANKE

Franke FCH 755 4G TC ocağının bir brülörü nasıl yakılır?

İlgili düğmeyi ateşleme ve maksimum güç konumuna kadar bastırın ve çevirin. Gazın ateşlenmesi ve termokuplun ısınması için 3-4 saniye basılı tutun, ardından bırakın. Düğmeyi saat yönünün tersine çevirerek alevi ayarlayın.

Bir brülör yanmazsa veya yanık kalmazsa ne yapmalıyım?

Gaz ve elektrik beslemesinin aktif olduğunu, gaz vanasının açık olduğunu, LPG tüpünün boş olmadığını, brülör deliklerinin tıkalı olmadığını ve tüm parçaların doğru yerleştirildiğini kontrol edin. Termokuplu etkinleştirmek için düğmeyi yeterince uzun süre (3-4 saniye) basılı tuttuğunuzdan emin olun.

Ocağı bütan veya propan gazı ile kullanabilir miyim?

Evet, model dönüştürülebilir. Enjektörleri LPG'ye uygun olanlarla (isteğe bağlı olarak verilir) değiştirmeli ve minimum alev ayarını yapmalısınız. Bu işlem kalifiye bir teknisyen tarafından yapılmalıdır.

Her brülör için hangi tencere çapları önerilir?

Üçlü taç brülörü için: 160-260 mm; hızlı: 140-220 mm; yarı hızlı: 140-200 mm; yardımcı: 60-140 mm. Düğmelerin ve tablanın aşırı ısınmasını önlemek için uygun tencere kullanın.

Ocak tablası nasıl temizlenir?

Her kullanımdan sonra yumuşak bir bez veya sünger ve sabunlu su ile temizleyin. İyice kurulayın. Buharlı temizleyici, çelik yünü veya aşındırıcı ürünler kullanmayın. Izgaralar, kapaklar ve difüzörler sıcak sabunlu suyla temizlenir (bulaşık makinesinde yıkanmaz).

Alevin kazara sönmesi durumunda bir güvenlik cihazı var mı?

Evet, ocak, alev söndüğünde gaz beslemesini otomatik olarak kesen bir güvenlik termokuplu ile donatılmıştır (sönmeden yaklaşık 30 saniye sonra). Bu gaz kaçaklarını önler.

Bu model için hangi ankastre ölçüleri gereklidir?

Ankastre 550 mm genişlik ve 480 mm derinlikte olmalı, önerilen tezgah kalınlığı 40 mm'dir. Duvarlara minimum mesafeler: yan 150 mm, arka 50 mm ve dolaplar için üstten 700 mm.

Brülörler nasıl bakım yapılır?

Soğuduktan sonra ızgaraları, kapakları ve difüzörleri çıkarın. Sıcak sabunlu suyla temizleyin ve iyice kurulayın. Gaz çıkış deliklerinin tamamen temiz olduğundan emin olun. Bulaşık makinesinde yıkamayın.

Alev düzensiz veya sarı olursa ne yapmalıyım?

Brülör deliklerinin tıkalı olmadığını, minimum alev ayarının doğru olduğunu ve gaz tipinin takılı enjektörlere uygun olduğunu kontrol edin. Kalifiye bir teknisyen minimum ayar vidasını ayarlayabilir veya gerekiyorsa enjektörleri değiştirebilir.

Servis için seri numarası ve ürün kodu nerede bulunur?

Seri numarası (N.S.) ve ürün kodu (Art./Cod.), ocak tablasının altındaki veya verilen broşürdeki etikette bulunur. Franke müşteri hizmetleriyle iletişime geçmek için bu bilgileri saklayın.

KULLANIM KILAVUZU FCH 755 4G TC FRANKE

TR Kurulum ve kullanım kılavuzu

AR

Plyta gazowa z palnikami

Płyta gazowa z palnikami, Plynová varná deska, Газова варильна поверхня, Газовая варочная поверхность, Gazlı ocak

İÇİNDEKİLER

Bu kılavuz hakkında 173

Güvenlik Bilgileri 174

Teknik veriler 177

Kurulum 178

Kurulum işlemi 179

Kullanım amacı 181

Temizlik ve bakım 183

Ürünü temizleme 183

Bakım ve tamir 184

Elden çıkarma 185

Ambalaj 185

Bağlantıyı kesme 185

Müşteri hizmetleri 185

BU KILAVUZ HAKKINDA

Bu kullanım kılavuzu ürünün çeşitli modelleri için geçerlidir. Dolayısıyla açıklanan özellik ve işlevlerin bazıları sahip olduğunuz üründe bulunmayabilir.

Çeşitli bölümlerde tanımlanan açıklayıcı resimler ve şekiller kılavuzun sonunda bulunabilir.

Ürünü kullanmadan önce kullanım kılavuzunu dikkatlice okuyun. Kullanım kılavuzunu saklayın. Bu kullanım kılavuzunda açıklanan ürünü sadece kullanım amacına uygun şekilde kullanın.

Franke, önceden bildirimde bulunmadan değişiklik yapma hakkını saklı tutar. Tüm bilgiler, yayınlanma tarihinde doğrudur.

Sembol Anlamı

Uyarı sembolü. Yaralanma risklerine karşı uyarı.

Yaralanma veya hasardan kaçınmak için güvenlik ve uyarı notlarında belirtilen eylemler. Eylem basamağı. Yapılması gereken bir eylemi belirtir.

GÜVENLİK BİLGİLERİ

Bu kılavuzda ve cihazınızın üzerinde birçok önemli güvenlik mesajı yer almaktadır. Tüm güvenlik mesajlarını daima okuyun ve bunlara uyun. Franke, önceden bildirimde bulunmadan değişiklik yapma hakkını saklı tutar. Tüm bilgiler yayınlanma tarihinde doğrudur.

! Bu cihaz, 8 yaş üzeri çocuklar ve fiziksel, duyusal veya zihinsel kapasitesi kısıtlı olan ya da bilgi ve deneyimi olmayan kişiler tarafından, yalnızca cihazın güvenli bir şekilde kullanımı konusunda söz konusu kişilere yönlendirme ve gözetim sağlandıktan ve olası tehlikeler söz konusu kişiler tarafından anlaşıldıktan sonra kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve bakım işlemleri bir yetişkinin gözetimi olmadan çocuklar tarafından yapılmamalıdır.

Yaralanma riski!

Ürün oyuncak değildir. Çocukları ve evcil hayvanlarınızı cihazdan ve ambalaj malzemesinden uzak tutun; örn. plastik film ve polistiren; bunlar tehlikeli

olabilir - uygun bir şekilde bertaraf edin.

Çocukların yanlarında bir yetişkin olmadan ürünün yanına yaklaşmalarına izin vermeyin. Çocukların ürünle oynamalarına izin vermeyin.

Yanık riski!

Kullanım sırasında cihaz ısınır. Ocağa dokunmaktan kaçının.

UYARI: Ürünün erişilebilir parçaları kullanım sırasında ısınabilir. Çocuklar üründen uzak tutulmalıdır. Sürekli gözetim altında olmadıkları sürece, 8 yaşından küçük çocuklar uzak tutulmalıdır.

Gaz tipinin ve kaynağının cihazın teknik özellikleri ile uyumlu olduğundan emin olun. Ocak, profesyonel olmayan ve yalnızca evde ev tipi kullanıma yönelik olarak geliştirilmiştir. Cihazın düzenlenmiş olduğu gaz tipi, tepsinin altındaki veri plakası üzerinde belirtilmiştir. Kurulum öncesinde yerel tedarik koşulları (gazın ve gaz basıncının niteliği) ile cihazın ayarlarının uyumlu olduğundan emin olun.

Bu cihaz, yanma ürünü tahliye cihazına bağlı değildir. Tahliye cihazı mevcut kurulum mevzuatlarına uygun olarak kurulmalı ve bağlanmalıdır. Havalandırma ile ilgili gerekliliklere özen gösterilmelidir. Bu cihazın ayarlama koşulları etikette (veya veri plakasında) bulunmaktadır. Havalandırma ile ilgili uygulanabilir düzenlemelere özellikle dikkat edin. Kullandıktan sonra ocağı kontrollerden kapatın. Varsa kapağı kapatmadan önce ocak gözlerinin soğumuş olduğundan emin olun.

Sıvı nedeniyle elektrik çarpması riski!

Ürün elektrikli bileşenler içermektedir.

Ürünün içine sıvı girmediğinden emin olun. Ürünü temizlemek için basınçlı buhar kullanmayın. Brülör alevlerinin yanlışlıkla sönmesi durumunda, brülör kontrolünü kapatın ve en az 1 dakika boyunca brülörü tekrar yakmaya çalışmayın. Cihaz, 15 saniyeden uzun bir süre çalıştırılmayacaktır; 15 saniyeden sonra brülör yanmazsa, cihazı çalıştırmayı durdurun ve

bölmenin kapağını açın ve/veya brülörü tekrar yakmayı denemeden önce en az 1 dakika bekleyin.

Ürünün Kategori III aşırı gerilim koşullarında tamamen kesilmeyi temin eden bir kontak açıklığı mesafesiyle (3mm), güç kaynağı bağlantısının kesilmesini sağlayacak şekilde kurulduğundan emin olun. Ürünün geçerli düzenlemelere uygun bir topraklama sistemine bağlandığından emin olun.

! DİKKAT: Gazlı mutfak aletleri kurulduğu odada ısı, buhar ve yanıcı maddelerin oluşmasına neden olur.

Özellikle cihaz kullanılırken mutfağın iyi havalandırıldığından emin olun: DOĞAL havalandırma deliklerini açık tutun veya mekanik havalandırma cihazı (mekanik aspiratör) yerleştirin. Cihazı harici bir zaman anahtarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırmayın.

DİKKAT: Pişirme

işlemi gözetim altında gerçekleştirilmelidir. Kısa süreli pişirme işlemleri aralıksız gözetim altında gerçekleştirilmelidir.

Buharlı temizleyiciler veya doğrudan tazyikli su kullanmayın. Ovma süngeri, bulaşık teli, tuz ruhu veya yüzeyi çizebilecek ya da iz bırakacak başka ürünler kullanmayın.

Trim ve tezgah arasındaki contalara zarar verebilecek olmaları nedeniyle asla keskin nesneler kullanmayın. Gaz çıkış yerlerinin tamamen temiz olduklarından emin olun. Bu talimatlar sadece cihazın üzerinde ülke sembolü olduğunda geçerlidir. Eğer sembol cihazda görünmüyorsa, cihazın ülkenin kullanım koşullarına göre değiştirilmesi ile ilgili gerekli talimatları veren teknik talimatlara başvurulması gerekir.

Yangın riski!

Pişirme yüzeylerinin üstünde herhangi bir obje saklamayın.

UYARI: Sıvı veya katı yemek pişirirken ocağı gözetimsiz veya otomatikte bırakmak tehlikelidir ve yangına yol açabilir. Sıcak yağ çabuk tutuşur.

TEKNİK VERİLER

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

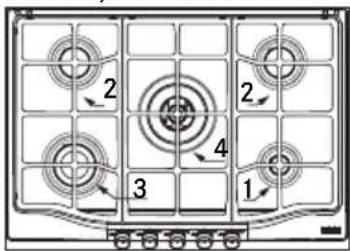

Konum	Ocak gozü	Nominal kapasite G20	Enjektörler G20 20 mbar (100/mm)	Nominal kapasite G30	Nominal kapasite G31	Enjektörler G30 / G31 28-30/37 mbar	Nominal Güç (kW)	Düsseldorf(g) (kW)
4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
	min.		17	20	25
Basinç (mbar)	nom		20	28-30	37
	maks		25	35	45
Gaz Tipi		G20DOGAL gaz			LPG G30 BÜTAN G31 Propan		Cat. II 2H3+

MOD.	nrAUX	nrSR	nrR	NTC	Nbrüllörler	Isi kaynagi	Toplam nominal Güç G20 (m3/sa)	Toplam nominal kapasite G20 (g/sa)	Yanma yüz gerekli hava (m3/sa)	Toplam yüklü gaz nominal Güçü (kW)	Ağırlik net - brüt (kg)	Güç kaynagi gerilimi / frekansi	Güç / Akım
FCH 604 3G TC	1	2	1	4	GAZ	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	5	GAZ	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2	1	4	GAZ	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1	4	GAZ	0,715	545	15	7,5	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	5	GAZ	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W

TC = Üçlü bilezikli SR = Yarı Hızlı R = Hızlı AUX = Yardımcı

KURULUM

Montaj ve elektrik/gaz bağlantısı, yalnızca uzman ve lisanslı personel tarafından yapılmalıdır. Üretici, bu

hükümlere uyulmamasından kaynaklanacak yaralanmalar veya hasarlarla ilgili her türlü sorumluluğu reddeder. Gaz bağlantısı, kurulum sırasında ilgili ülkede yürürlükte olan yönetmeliklere uygun olmak zorundadır.

Ürünün doğrudan şebekeye bağlı bir prize bağlandığından emin olun. Ürün bağlanırken adaptör, çoklu priz veya uzatma kablosu kullanılmadığından emin olun.

Bölme gereksinimleri

Bu el kitapçığı, 3. sınıf bir ankastre gazlı ocak ve Y tipi elektrikli parçaları içindir.

Gaz borusu, ocağın altındaki herhangi bir fırının kenarlarına temas etmemelidir.

Sabit üniteler, bileşenler (plastik malzemeler ve kaplamalı ahşap) ısıya dayanıklı yapıştırıcılarla (min. 100°C) monte edilmelidir: Uygun olmayan malzeme ve yapıştırıcılar, çarpıklık ve ayrılmalara yol açabilir.

Odaların havalandırması, yerel düzenlemeye uygun olmalıdır.

Mutfak elemanında ürünün elektrik bağlantıları için yeterli yer olmalıdır.

ÖNEMLİ: Bu ürünler, yangın riskine karşı koruma derecesine göre "Y" tipidir. Cihaz kenarından minimum mesafe; yan duvar için 150 mm, arka kısım için 50 mm ve üstündeki dolaplar için 700 mm'dir. Ürünün 40 mm kalınlıktaki tezgahlara monte edilmesi tavsiye edilir. Boyutların farklı olması durumunda, nihai değerlendirmeler bir teknisyen tarafından ele alınmalıdır.

Not: Ocağın üstüne bir davlumbaz takılırsa, uyulacak mesafe için davlumbazın montaj talimatlarına bakınız.

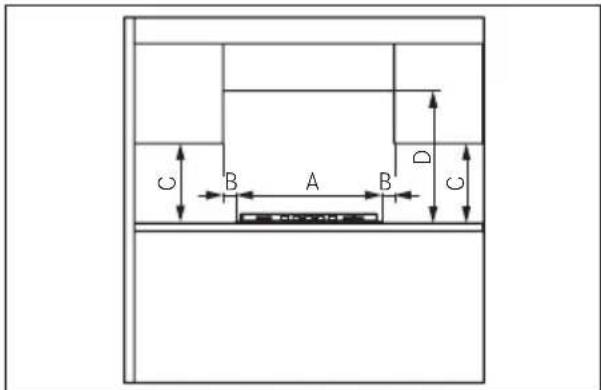

MİNİMUM BOYUTLAR (MM)

A-590/750 B-50 C=400 D=700

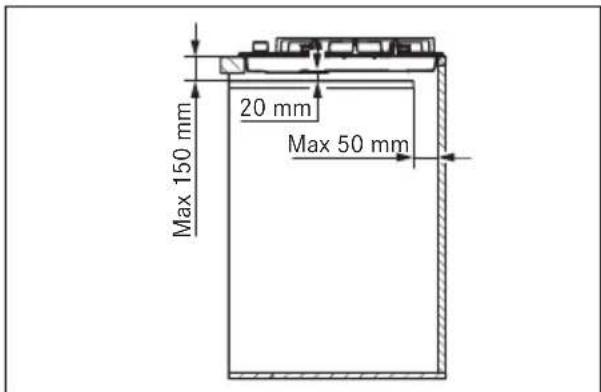

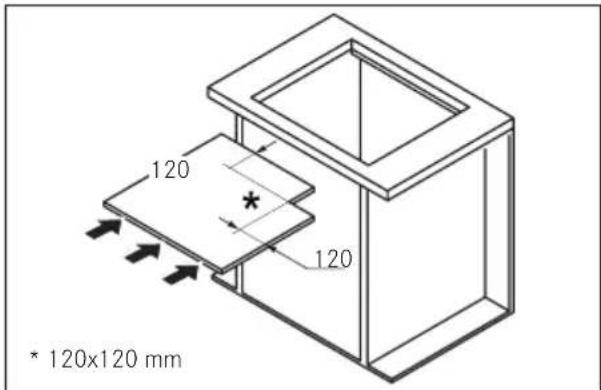

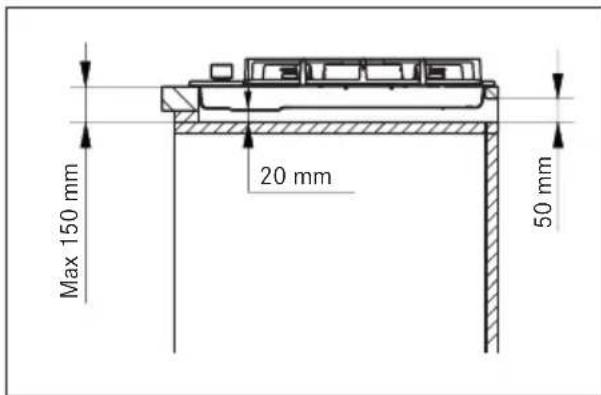

Cihaz, bir fırının üstüne monte edilmezse: bir ayırıcı yönlendirme plakası ayarlayın.

Kurulum işlemi

Ürün, temin edilen braketler ve aksesuarlar yoluyla üniteye sabitlenir.

Cihazı monte ettikten sonra, önde ve arkadaki tespit elemanlarına serbestçe erişilebildiğinden emin olun. Tezgahtaki deliği verilen boyutlara göre hazırlayın. Verilen boyutlara uyulduğundan emin olun.

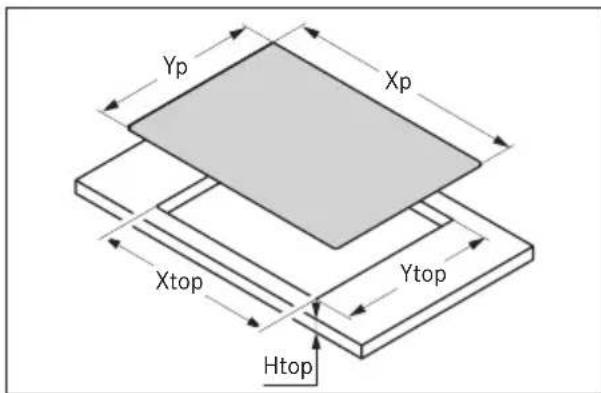

Model xp	mm	yp mm	x üst mm	y üst mm	h üst mm
FCH 604 3G TC	590	510	550	480	40
FCH 755 4G TC	750	510	550	480	40
FHTL 604 3G TC	590	510	550	480	40
FHTL/FCH 604 4G	590	510	550	480	40
FHTL 755 4G TC	750	510	550	480	40

Sızdırmazlık şeridini deliğin etrafına uygulayın ve ocağı yerleştirin. Ürünü vida ve braketlerle sabitleyin. Sızdırmazlık şeridinin fazlasını temizleyin.

Gaz kaynağı ile bağlantı

Kullanılacak gaz tipine göre düzenlenmiş olduğundan emin olduktan sonra, ürünü gaz kaynağına yürürlükteki mevzuata uygun olarak bağlayın. Aksi halde, "Enjektörlerin değiştirilmesi" paragrafında açıklanan işlemleri yerine getirin. Sıvı gazın mevcut düzenlemelere uygun basınç regülatörlerini kullanın.

Gaz kaynağına bağlantı iki şekilde yapılabilir:

A. Gazlı ocağı 12 mm çapı sert bakır boru (3) ile bağlayın. İyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen elastomer contayı kullanın. B. Ocağı kesintisiz yüzeyi olan, esnek çelik bir boru (2) ile bağlayın. Bu durumda da iyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen contayı kullanın. Hortumun maksimum uzunluğu 2 linear metredir.

ÖNEMLİ: Bir paslanmaz çelik hortum kullanılırsa, mobilyanın hareket eden kısımlarına temas etmeyecek şekilde takılmalıdır. Engellerin olmadığı ve boylu boyunca kontrol etme imkânının bulunduğu bir alandan geçirilmelidir.

Gaz beslemesine bağladıktan sonra brülörleri yakın ve alev dengesini kontrol etmek için düğmeleri maksimum konumdan minimum konuma çevirin. Bağlantıyı kurduktan sonra herhangi bir sızıntı olup olmadığını kontrol etmek için sabunlu su kullanın.

Birleşik Krallık, Kuzey İrlanda ve İrlanda Cumhuriyeti için.

Elektrik bağlantısı

FRANKE marka ocak, boş terminalleri olan 3 çekirdekli güç kablosu ile birlikte gelir.

Aşağıdaki koşulların yerine getirildiğinden emin olun: -Evinizdeki elektrik sisteminin özelliklerinin (gerilim, maksimum güç ve akım) FRANKE marka ocağın özelliklerine uygun olduğundan emin olun. - Fiş ve prize kolaylıkla erişilebiliyor ve fiş takılıp çıkarılırken akım taşıyan herhangi bir parçaya erişilemeyecek bir konumdalar. Güç kablosu değiştirilirken tamamen gazlı ocaklar için olan 3 × 0,75 mm² H05RR-F tipi kablo kullanılmalıdır. - İki ürünün terminalleri aynı fişe bağlı olmamalıdır.

• Boş terminallerin polariteleri (Mavi = Nötr = (1) / Sarı ve Yeşil = Topraklı = (2) / Kahverengi = Canlı = (3)) dikkate alınmalıdır.

Farklı gaz tiplerine uyarlama

UYARI: Bu işlem nitelikli bir teknisyen tarafından yapılmalıdır

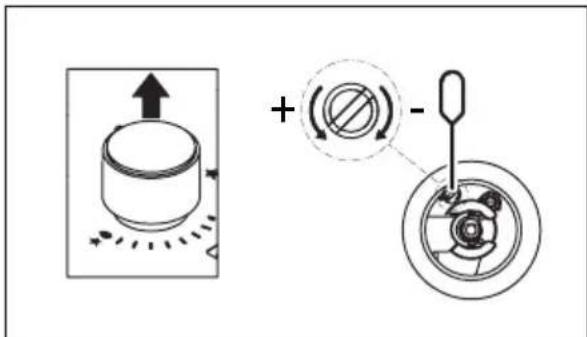

En kısık ateş ayarı

Düğmeyi okuyun. En kısık ateşi ayarlamak için, ayar vidasını saat yönünde çevirerek ateşi kısabilir ve saat yönünün tersine çevirerek ateşi artırabilirsiniz. Ayar yapmak için kullanılacak tornavida aksesuarlar ile birlikte verilir.

Enjektörlerin değiştirilmesi

Temin edilmemiş enjektörler, müşteri hizmetlerinden istenmelidir.

Önemli: Tüm ürünlerin fabrika ayarı doğalgaz (G20) için yapılmıştır. Başka bir gaz tipi kullanılacak ise enjektörleri aşağıdaki şekilde değiştirin:

• Izgaraları, ocak gözü kapakları ve bek kapakları çıkarın; Enjektörleri sökün ve bunların yerine size verilen ve gaz kaynağı için uygun olanlar ile değiştirin ve işaretleme yerlerinin tabloda verilenlerle eşleştiğinden emin olun;
• Izgaraları, ocak gözü kapakları ve bek kapakları yeniden takın;

Bu ocak gözleri için hava ayarı yapılması gerekmez.

Ocağa erişim

Fonksiyonel parçaları içeren tepsiye erişmek için aşağıdaki adımları izleyin:

• Izgaraları, ocak gözü kapakları ve bek kapakları çıkarın; Düğmeleri yerlerinden kaydırarak çıkarın; Ocak gözlerini sabitleyen vidaları çıkarın; Ocağı kaldırın.

ÖNEMLİ: Cihazı farklı bir gaz tipine dönüştürürken, veri levhasındaki özel alana ilgili yapışkan etiketi (aksesuar olarak temin edilir) yerleştirin. LPG (G30 veya G31) ile çalıştırmak için, en kısık ateş ayar vidası tamamen sıkılmalıdır. Bu ürünler şu kategoride temin edilir: II 2H3+.

KULLANIM AMACI

DİKKAT: Bu cihaz sadece yemek pişirmek için kullanılmalıdır. Odayı ısıtmak gibi diğer amaçlar için kullanılmamalıdır.

Fişi prizden çıkarırken ürünü veya güç kablosunu çekiştirmeyin. Ocak kullanımda değilken temel gaz besleme musluğunu kapatın.

Yanık riski!

Kullanım esnasında fırın ızgarasına dokunmayın. Vücudun ıslak kısımlarıyla cihaza temas etmeyin.

Ocak gözlerini yakma

Ocak kontrol düğmeleriyle yakılır. Ocak gözlerini yakmak için şu adımları takip edin:

• Gerekli düğmeye basın ve çevirerek yakma ve en yüksek ateş konumuna getirin.
• Düğmeye, kıvılcımların ocak gözünden gelen gazı tutuşturması ve termokuplun ısınması için 3-4 saniye süreyle basılı tutun.
• Ardından, düğmeye basmayı bırakın ve ateşi ayarlamak için saat yönünün tersine doğru çevirin. Ateş sönerse, işlemleri 1. adımdan itibaren tekrarlayın.

Düğme simgesi

Fonksiyon

Kapalı

Minimum alev

Yakma ve maksimum alev

Pişirme bölgesi

Ocak her gün kullanılan bir alettir: tencere veya pişirme kaplarından kaynaklanan çizikler, görünür malzeme aşınmaları gibi kullanım emareleri normaldir. Yoğun kullanım daha belirgin kullanım emarelerine yol açar. Bu tip durumlarda, ürün kusursuz şekilde çalışmaya devam ettiğinden şikayet gerekçesi bulunmamaktadır. Güvenlik daima garanti edilmektedir.

Ürünü destek olarak kullanmayın. Cihaza hasar vermekten kaçınmak için: Termal bir arıza halinde, ısıtma plakasını kapatın ve tamamen soğumasını bekleyin. Plakanın üstüne herhangi bir kap koymayın. Hiçbir koşulda soğuk suyla soğutmaya çalışmayın. Cihaza tırmanmayın.

Cihaz, yürürlükteki ilgili güvenlik standardına ve Gaz Direktifinin güvenlik gerekliliklerine uygun olarak üretilmiştir.

Otomatik Emniyet Ventili

Bu ocaklarda; cereyan oluşması, tencerenin taşması veya gaz kaynağında geçici bir kesinti olması nedeniyle alevin kazara sönmesi durumunda gaz akışını otomatik olarak kapatan bir emniyet cihazı bulunur. Bu cihaz, alev söndükten yaklaşık 30 saniye sonra aktive edilir.

Ocak Gözlerinin Kullanımı

Daha az gaz tüketimi ve daha fazla verimlilik için alevin kenarlardan dışarıya taşmayacak şekilde ocak gözlerine uygun genişliklerde (aşağıdaki tabloya uygun) tencereler kullanın.

Ocak gözü Tencere tabanı min-maks. Ø (tavsiye edilen)

Üçlü bilezikli 160-260 mm

Hızlı 140-220 mm

Yarı Hızlı 140-200 mm

Yardımcı 160-140 mm

Belirtilenlerden daha büyük tencerelerin kullanımı, düğmelerin ve üst tarafın aşırı ısınmasına ve uzun süreli kullanım sonucu kapağın (paslanmaz çelik ise) sararmasına neden olabilir.

Franke, böyle bir kullanım nedeniyle oluşacak herhangi bir hasar için sorumluluk kabul etmez (Şek. 1).

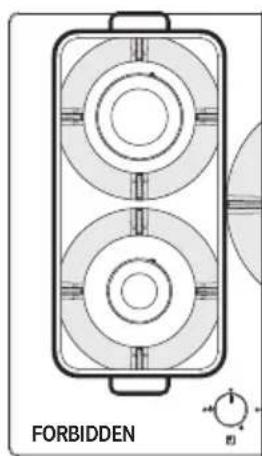

Bir tencereyi iki ocak gözüne aynı anda yerleştirmeyin (Şek. 1). Sos tenceresi ve fritöz tavası gibi kapları aynı anda iki ocak gözü üzerinde kullanmayın (Şek. 1). Izgaranın yanlış kullanılması ocağa zarar verebilir: Izgarayı ters bir şekilde yerleştirmeyin veya ocak boyunca kaydırmayın. Emaye tabanlı dökme tava, oval tava veya pişmiş toprak tencere ve tavalari 20 dakikadan fazla kullanmayın ve uzun pişirme süreleri için ocak gözünü minimuma ayarlayın. Metal örgü veya diğer tipte ısı dağıtıcıların kullanımı tavsiye edilmez.

DİKKAT: Bazı tencere veya tavaların kullanılması, çelik pişirme yüzeyinin hafif bir deformasyona uğramasına yol açabilir. Bu normaldir ve cihazın işletimini etkilemez.

Şek. 1

TEMİZLİK VE BAKIM

Yanık riski!

Cihazı ve aksesuarlarını soğumadan temizlemeyin. Ürünün yakınında yanıcı sıvılar kullanmayın.

Herhangi bir temizlik veya bakım işlemi gerçekleştirmeden önce: Ürünü kapatın.

Kazara ocağın yüzeyine, fonksiyonel veya estetik unsurlarına düşen yiyecekler yenmemelidir.

Ürünü temizleme

Yemek kalıntılarının yanmasını önlemek için her kullanımdan sonra ocağı temizleyin. Yemek artıklarını temizlemek için yumuşak bir bez veya süngerle su kullanın. Koruyucu temizlik maddeleri kullanmanızı tavsiye ederiz. Ocağa dökülen şeker içerikli şeyleri hemen temizleyin. Kireç lekelerinin oluşmasını önlemek için, ürünü her zaman nemli bir bezle iyice kurulayın. Izgaraları, ocak gözü kapaklarını ve alev püskürtücü buk kafaları sıcak sabunlu su ile temizleyin ve iyice kurulayın. Bunları bulaşık makinesine atmayın. Gaz çıkış yerlerinin tamamen temiz olduklarından emin olun. Tencere yerleştirdiğiniz kısımdaki izgaraların doğal rengi, ısı nedeniyle zamanla değişebilir.

BAKIM VE TAMİR

Herhangi bir bakım işlemi yapmadan önce, cihazın şebeke bağlantısını kesin. Çalıştırma ile ilgili herhangi bir sorunla karşılaşmanız durumunda, Franke Teknik Servis Merkezi'ne başvurun.

Elektrik bileşenlerin bakımının sadece üretici veya müşteri hizmetleri tarafından gerçekleştirildiğinden emin olun. Sadece orijinal yedek parçaları kullanın. Hasarlı kabloların sadece üretici veya müşteri hizmetleri tarafından değiştirildiğinden emin olun.

Müşteri hizmetleriyle irtibata geçerken lütfen aşağıdaki bilgileri temin edin:

• Arıza türü
• Ürün modeli (Art. / Cod.)
• Seri numarası (S.N.)

Bu bilgi broşürde veya ocağın alt kısmında yer almaktadır.

Ocak düzgün bir şekilde çalışmazsa, Franke Teknik Servis Merkezini aramadan önce problemi belirlemek için Sorun Giderme Kılavuzuna bakın:

SORUN GİDERME KILAVUZU

Arıza tipi Aşağıdakileri kontrol edin

A

Ocak gözü yanmıyor, yanık kalmıyor veya alev sabit değil

1 Gaz veya elektrik kaynağının kapalı olmadığı 2 Gaz besleme musluğu açık değil 3 Yeniden doldurulabilir gaz silindirinin (sıvı gaz) boş olmadığı 4 Ocak gözü açıklıklarının tıkalı olmadığı 5 Tapa ucunun kirli olmadığı 6 Brülörün tüm parçaları doğru konumlandırılmamış 7 Ocağın yakınlarında hava akımı olmadığı 8 Brülörü yakarken, düğmeye, koruma cihazını etkinleştirmek için yeterli süre boyunca basılmamış (sayfa 181 "Kullanım amacı"na bakın) 9 Termokuplun yanındaki ocak gözü açıklıklarının tıkalı olmadığı 10 Minimum gaz ayarı doğru değil 11 Kabin tabanı tamamen düz değil 12 Kap, brülörün üstünde ortalanmamış 13 Izgaraların değiştirilmediğini veya yanlış yerleştirilmediğini 11 Kabin tabanı tamamen düz değil 12 Kap, brülörün üstünde ortalanmamış 13 Izgaraların değiştirilmediğini veya yanlış yerleştirilmediğini

B

Kaplar (tencereler, tavalar, çaydanlıklar) sabit değil

Yukarıdakileri kontrol ettikten sonra arıza devam ederse en yakın Franke Teknik Servisi ile irtibata geçin.

ELDEN ÇIKARMA

Ambalaj

Tüm ambalaj malzemeleri (karton, plastik film (PE) ve polistiren (EPS)) işaretlenmeli ve mümkünse geri dönüşüm için toplanmalı ve çevre dostu bir yöntemle bertaraf edilmelidir.

Bağlantıyı kesme

Ürünün şebekeyle bağlantısını kesin. Sabit ürünlerde bu işlem kalifiye bir elektrikçi tarafından gerçekleştirilmelidir.

Elden çıkarma

Ürün veya ambalaj üzerindeki sembol, ürünün evsel atıklarla beraber atılmaması gerektiğini gösterir.

Atılacak ürünü, elektrik ve elektronik ürünlere özel atık toplama noktası yoluyla elden çıkarın.

Elektrikli ve elektronik cihazlarda kullanılan tehlikeli maddelerin azaltılmasına ve atıkların atılmasına ilişkin 2012/19/EU sayılı Direktifle uyumlu olarak.

Hurdaya çıkan ürünün daha sonra geri dönüşüm, geri kazanım ve çevre dostu bir şekilde bertarafı için bağımsız olarak uygun bir şekilde toplanması, çevre ve sağlık üzerindeki potansiyel olumsuz etkinin önlenmesini sağlar ve ev aleti üretiminde kullanılan malzemelerin geri dönüştürülmesini kolaylaştırır.

MÜŞTERİ HİZMETLERİ

Arka sayfada veya www.franke.com adresindeki web sayfamızda ülkeniz için verilen irtibat adresine başvurun.
