Tipo de produto	Fogão a gás embutir
Marca	Franke
Modelo	FCH 755 4G TC
Número de queimadores	5 (1 auxiliar, 2 semi-rápidos, 1 rápido, 1 tripla coroa)
Dimensões da mesa (L x P)	750 x 510 mm
Dimensões do recorte (L x P)	550 x 480 mm
Espessura recomendada do tampo	40 mm
Peso líquido / bruto	7,8 / 14,7 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz, 0,6 W
Tipo de gás	G20 (gás natural) ou G30/G31 (GLP), conversível
Pressão de alimentação	G20: 20 mbar; G30/G31: 28-30/37 mbar
Consumo total nominal (G20)	1,077 m³/h
Consumo total nominal (G30)	822 g/h
Potência total instalada	11,3 kW
Potência do queimador tripla coroa	3,8 kW (máx), 2,10 kW (mín)
Potência do queimador rápido	3,0 kW (máx), 1,10 kW (mín)
Potência do queimador semi-rápido	1,75 kW (máx), 0,70 kW (mín)
Potência do queimador auxiliar	1,0 kW (máx), 0,55 kW (mín)
Acendimento	Eletrônico integrado (botão rotativo)
Segurança	Termopar de segurança (corte automático de gás se chama apagar), trava infantil (supervisão necessária)
Material da mesa	Aço inoxidável ou esmaltado (não especificado no manual)
Manutenção	Limpeza após cada uso com pano macio e água com sabão; não usar limpador a vapor nem abrasivos
Garantia	Contate o SAC Franke (ver site)

Perguntas frequentes - FCH 755 4G TC FRANKE

Como acender um queimador do fogão Franke FCH 755 4G TC?

Pressione e gire o botão correspondente até a posição de acendimento e potência máxima. Mantenha pressionado por 3 a 4 segundos para deixar o gás inflamar e aquecer o termopar, depois solte. Ajuste a chama girando o botão no sentido anti-horário.

O que fazer se um queimador não acender ou não permanecer aceso?

Verifique se a alimentação de gás e elétrica está ativa, se o registro de gás está aberto, se o botijão de GLP não está vazio, se os orifícios do queimador não estão obstruídos e se todas as peças estão posicionadas corretamente. Certifique-se de ter mantido o botão pressionado tempo suficiente (3-4 segundos) para ativar o termopar.

Posso usar o fogão com gás butano ou propano?

Sim, o modelo é conversível. Você deve substituir os injetores pelos adequados ao GLP (fornecidos opcionalmente) e ajustar a chama mínima. Esta operação deve ser realizada por um técnico qualificado.

Quais diâmetros de panelas são recomendados para cada queimador?

Para o queimador tripla coroa: 160-260 mm; rápido: 140-220 mm; semi-rápido: 140-200 mm; auxiliar: 60-140 mm. Use panelas adequadas para evitar superaquecimento dos botões e da mesa.

Como limpar a mesa de cozimento?

Limpe após cada uso com pano macio ou esponja e água com sabão. Seque cuidadosamente. Não use limpador a vapor, palha de aço ou produtos abrasivos. As grelhas, tampas e difusores são limpos com água quente e sabão (não na lava-louças).

Existe um dispositivo de segurança em caso de apagamento acidental da chama?

Sim, o fogão é equipado com um termopar de segurança que corta automaticamente o fornecimento de gás se a chama apagar (cerca de 30 segundos após apagar). Isso evita vazamentos de gás.

Quais são as dimensões de recorte necessárias para este modelo?

O recorte deve medir 550 mm de largura e 480 mm de profundidade, com espessura de tampo recomendada de 40 mm. Distâncias mínimas das paredes: lateral 150 mm, traseira 50 mm e 700 mm acima para armários.

Como fazer a manutenção dos queimadores?

Após esfriar, remova as grelhas, tampas e difusores. Lave-os com água quente e sabão e seque-os cuidadosamente. Certifique-se de que os orifícios de saída do gás estejam perfeitamente limpos. Não os lave na lava-louças.

O que fazer se a chama estiver irregular ou amarela?

Verifique se os orifícios do queimador não estão obstruídos, se o ajuste mínimo da chama está correto e se o tipo de gás corresponde aos injetores instalados. Um técnico qualificado pode ajustar o parafuso de ajuste mínimo ou substituir os injetores se necessário.

Onde encontrar o número de série e o código do produto para o SAC?

O número de série (N.S.) e o código do artigo (Art./Cód.) estão na placa de identificação localizada sob a mesa de cozimento ou no folheto fornecido. Guarde essas informações para contatar o serviço ao cliente Franke.

MANUAL DE UTILIZADOR FCH 755 4G TC FRANKE

Informação sobre segurança 69

Dados técnicos 72

Instalação

Utilização prevista 76

Limpar o aparelho 78

Manutenção e reparação 79

Eliminação

80

Embalagem

80

Desligar

80

Assistência ao cliente 80

ACERCA DESTE MANUAL

Este manual do utilizador aplica-se a diversos modelos do aparelho. Assim, algumas das funcionalidades e funções descritas podem não estar disponíveis no seu modelo específico.

As imagens e figuras explicativas, descritas nas várias secções, estão disponíveis no final do manual.

Leia cuidadosamente o manual do utilizador antes de utilizar o aparelho. Guarde o manual do utilizador. Utilize o aparelho descrito neste manual do utilizador apenas de acordo com a utilização pretendida.

A Franke reserva-se o direito de realizar modificações no produto sem aviso prévio. Todas as informações estão corretas no momento da edição.

Símbolo Significado

Símbolo de aviso Aviso contra riscos de ferimentos.

Ações nas notas de segurança e de aviso para evitar ferimentos ou danos.

Passo de ação. Especifica uma ação a realizar.

INFORMAÇÃO SOBRE SEGURANÇA

Neste manual e em sua aplicação, fornecemos muitas mensagens de segurança importantes. Sempre leia e obedeça a todas as mensagens de segurança. A Franke reserva-se o direito de realizar modificações no produto sem aviso prévio. Todas as informações estão corretas no momento da edição.

Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência ou conhecimentos, desde que tenham supervisão ou tenham recebido instruções relativas à utilização do aparelho de forma segura e compreendam os riscos inerentes. As crianças não devem brincar com o aparelho. A limpeza e a manutenção do utilizador não devem ser efetuadas por crianças sem supervisão.

Risco de ferimentos!

Este aparelho não é um brinquedo.

Mantenha as crianças e animais domésticos longe do dispositivo e do material da embalagem, p.ex., filme plástico e poliestireno; Pode ser perigoso; descarte-o de maneira adequada. Não deixe crianças perto do aparelho sem vigilância. Não deixe crianças brincarem com o aparelho.

Risco de queimaduras!

O aparelho fica quente durante a utilização. Deve ter-se cuidado para evitar tocar na placa.

AVISO: as peças acessíveis podem ficar muito quentes durante a utilização. Crianças pequenas devem ser mantidas afastadas. Mantenha crianças com menos de 8 anos afastadas do aparelho, a menos que estejam sob supervisão contínua.

▸ Certifique-se de que o tipo e o fornecimento de gás são compatíveis com as especificações do aparelho. O fogão foi desenvolvido exclusivamente para uso doméstico não profissional, apenas dentro de casa. O tipo de gás para o qual o aparelho está preparado encontra-se especificado na

placa de características na parte inferior da base.

▸ Antes da instalação, certifique-se de que as condições de distribuição locais (natureza do gás e pressão do gás) e o ajuste do aparelho são compatíveis. - Este aparelho não está ligado a um equipamento de evacuação de produtos de combustão. Deve ser instalado e ligado em conformidade com as normas de instalação em vigor. Deve ser prestada especial atenção aos requisitos relevantes em termos de ventilação. As condições de ajuste para este equipamento estão indicadas na etiqueta (ou placa de características). ▸ Preste particular atenção aos regulamentos aplicáveis relativamente à ventilação. Depois de utilizar, desligue o aparelho nos seus comandos. ▸ Certifique-se de que os queimadores estão frios antes de fechar a tampa, caso o aparelho tenha uma.

Risco de choque elétrico devido à entrada de líquido!

Certifique-se de que não entra qualquer líquido no aparelho. ▸ Não use vapor pressurizado para limpar o aparelho. No caso de as chamas do queimador se apagarem acidentalmente, desligue o controle do queimador e não tente acender novamente o queimador por pelo menos 1 minuto. O dispositivo não deve ser operado por mais de 15 segundos. Se após esse tempo o queimador ainda não acender, pare de operar o dispositivo e abra a porta do compartimento e/ou aguarde pelo menos 1 minuto antes de tentar uma próxima ignição do queimador. Certifique-se de que o dispositivo está instalado de forma a permitir desconectá-lo da fonte de alimentação com uma distância de abertura de contato (3 mm) que garanta a desconexão completa nas condições de sobretensão de categoria III. Certifique-se de que o aparelho está ligado a um sistema de ligação à terra em conformidade com os regulamentos atuais.

CUIDADO! A utilização do aparelho de cozedura produz calor, humidade e produtos de combustão no local onde o mesmo for instalado.

▸ Certifique-se de que a cozinha tem uma ventilação adequada, principalmente quando o equipamento estiver em uso: mantenha as aberturas de ventilação natural abertas ou instale um dispositivo de ventilação mecânica (exaustor com conduta de escape). - Não opere o aparelho com um temporizador externo ou um sistema separado de controle remoto.

CUIDADO! O processo

de cozedura tem de ser supervisionado. Um processo de cozedura breve tem de ser continuamente supervisionado.

▷ Não use aparelhos de limpeza a vapor nem jatos de água diretos. Nunca use esfregões, palha de aço, ácido muriático ou outros produtos que possam riscar ou marcar a superfície.

Nunca use objetos afiados, pois poderiam danificar os vedantes entre o rebordo e a bancada.

Certifique-se de que as zonas de saída de gás estão perfeitamente limpas. ▷ Estas instruções apenas são válidas se as iniciais do País constarem no equipamento. Se o símbolo não constar no equipamento, é necessário consultar as instruções técnicas que devem fornecer as instruções necessárias relativas à modificação do equipamento de acordo com as condições de utilização do País.

Risco de incêndio!

▷ Não guarde objetos nas superfícies de cozedura.

AVISO: Cozinhar

sem vigilância ou de forma automática numa placa com gordura ou óleo é perigoso e pode provocar um incêndio. O óleo quente inflama rapidamente.

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

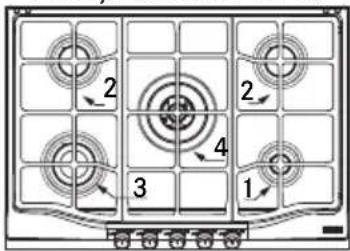

Posicao	Queimador	Capacidade nominal G20	Injutos G20 20 mbar	Capacidade nominal G30	Capacidade nominal G31	Injutos G30/ G31 28-30/37 mbar	Potência nominal (kW)	Potência reduzida (kW)
4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
Pressão(mbar)	min.	17		20	25
	nom.	20		28-30	37
	máx.	25		35	45
Tipo deGás		Gás natural G20		LPGButano G30Propano G31			Cat. II 2H3+

Modelo	nr AUX	nr SR	nr R	nr TC	queima-dores N	Fonte de calor	Capa-cidade nominal total G20 (m3/h)	Capacidade nominal total G30 (g/h)	Ar necessário para combustão (m3/h)	Potência nominal de gás total instalada (kW)	Peso líquido - bruto (kg)	Tensão/ Frequência da fonte de alimentação	Energia/ Corrente
FCH 604 3G TC	1	2	1	4	GÁS	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	1	GÁS	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2	1	4	GÁS	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1	4	GÁS	0,715	545	15	7,5	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	1	GÁS	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W

TC = Tripla coroa SR = Semirrápido R = Rápido AUX = Auxiliar

INSTALAÇÃO

A instalação e conexão elétrica/do gás devem ser realizadas apenas por pessoal especializado e licenciado. O

fabricante recusa qualquer responsabilidade por lesões pessoais ou danos materiais por estar fora da conformidade com estas provisões. A ligação do gás deve estar em conformidade com os regulamentos em vigor no país na altura da instalação.

Certifique-se de que o aparelho está ligado diretamente à tomada de alimentação. Certifique-se de que não são realizados adaptadores, fichas múltiplas ou cabos de extensão para ligar o aparelho.

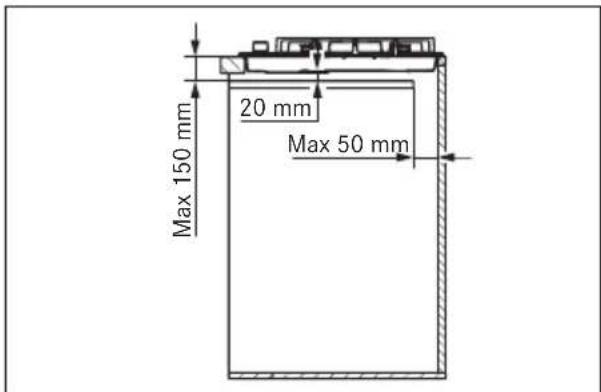

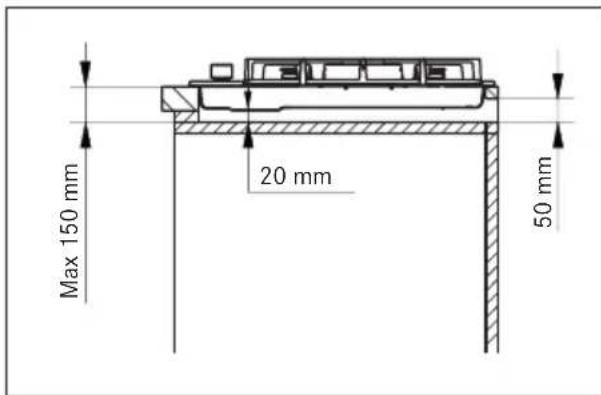

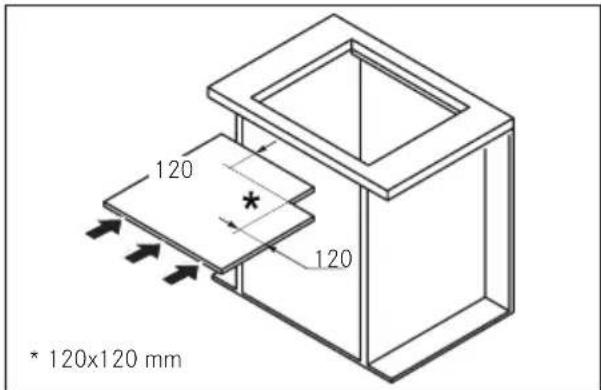

Requisitos do armário

Este manual refere-se a uma placa a gás encastrada de classe 3 e tipo Y relativamente à parte elétrica.

O tubo de gás não deve entrar em contato com as laterais de qualquer forno sob o fogão. Relativamente às unidades montadas, os componentes (materiais plásticos e madeira folheada) devem ser montados com colas resistentes ao calor (mín. 100°C): colas e materiais inadequados fazem com que as peças se deformem e se soltem.

A ventilação dos recintos deve estar em conformidade com a regulamentação local. O nível da cozinha deve deixar espaço suficiente para as ligações elétricas.

IMPORTANTE: estes aparelhos são do tipo "Y" no que respeita ao grau de proteção contra perigo de incêndio. A distância mínima da borda do aparelho é de 150 mm para a parede lateral, 50 mm para a traseira e 700 mm para qualquer gabinete acima dele. Recomenda-se encastrar este aparelho em bancadas de 40 mm de espessura. No caso de as medidas serem diferentes, eventuais alterações terão de ser geridas pelo técnico.

Nota: Se houver um exaustor instalado acima do fogão, consulte as instruções de montagem do exaustor para obter a distância a ser respeitada.

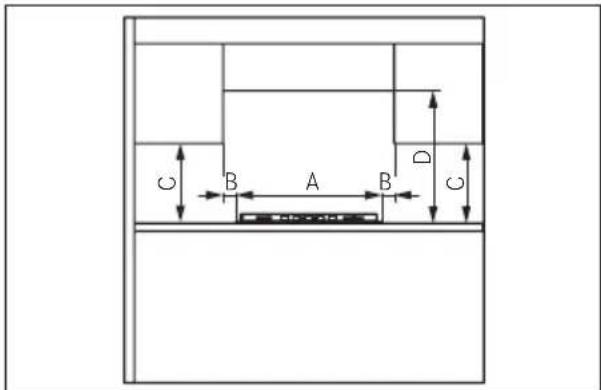

DIMENSÕES MÍNIMAS (MM)

A=590/750 B=50

C=400 D=700

Se o aparelho não for instalado acima de um forno: arranje um defletor separador.

Este aparelho é fixo à unidade com os suportes acessórios fornecidos.

▶ Certifique-se de que há um acesso livre para fixar os elementos na parte dianteira e traseira após a instalação do aparelho. Prepare o orifício na bancada de acordo com as dimensões indicadas. Certifique-se de que cumpre as dimensões indicadas.

Modelo xp	mm	yp mm	xtop mm	ytop mm	htop mm
FCH 604 3G TC	590	510	550	480	40
FCH 755 4G TC	750	510	550	480	40
FHTL 604 3G TC	590	510	550	480	40
FHTL/FCH 6044G	590	510	550	480	40
FHTL 755 4G TC	750	510	550	480	40

Aplique uma tira vedante à volta do orifício e posicione a placa. Fixe o aparelho com os parafusos e suportes. Remova qualquer excesso de tira vedante.

Ligação ao fornecimento de gás

Ligue o aparelho ao fornecimento de gás de acordo com os regulamentos atuais, apenas depois de se certificar de que foi preparado para o tipo de gás a utilizar. Caso contrário, realize as operações descritas no parágrafo "Substituição de injetores". ▶ Relativamente ao gás liquefeito, use reguladores de pressão que estejam em conformidade com os regulamentos atuais.

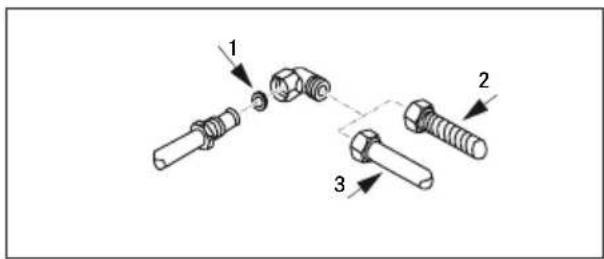

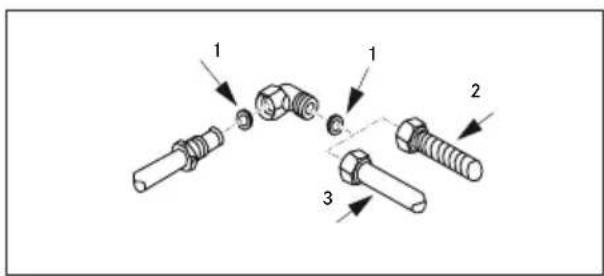

A ligação ao fornecimento de gás deve ser feita da seguinte forma:

A. Ligue a placa a gás utilizando um tubo de cobre rígido com 12 mm de diâmetro (3). Para garantir uma boa vedação, use a junta de elastômero fornecida como acessório (1). B. Ligue a placa utilizando um tubo de aço flexível de superfície contínua (2). Também neste caso, para garantir uma boa vedação, use a junta fornecida como acessório (1). O comprimento máximo da mangueira é de 2 metros lineares.

IMPORTANTE: se for utilizada uma mangueira de aço inoxidável, ela deve ser instalada de modo a não tocar nenhuma peça móvel da mobília. Ela deve passar através de uma área onde não haja obstruções e onde seja possível inspecioná-la em todo o seu comprimento.

• Após conectar o fornecimento de gás, acenda os queimadores e gire os botões da posição máxima para a mínima e verifique a estabilidade da chama. Depois de efetuar a ligação, use água com sabão para verificar se há alguma fuga.

Para Reino Unido, Irlanda do Norte e República da Irlanda.

Ligação elétrica

A placa da FRANKE é fornecida com um cabo de alimentação de 3 núcleos com terminais livres.

Certifique-se do seguinte:

• As características da fonte de alimentação elétrica da sua casa (tensão, saída e corrente máximas) são compatíveis com as da sua placa FRANKE.
• A ficha e a tomada podem ser acedidas com dificuldade e estão dispostas de forma a que nenhuma parte com corrente fique acessível quando se insere ou remove a ficha.
• É utilizado um cabo de 3 × 0,75 mm² tipo H05RR-F para placas totalmente a gás quando se substitui o cabo de alimentação.
• Os terminais de outros aparelhos não estão ligados à mesma ficha.
• As polaridades dos terminais livres (Azul = Neutro = (1)/Amarelo e Verde = Terra = (2)/Castanho = Corrente = (3)) são respeitadas.

Ajuste para tipos diferentes de gás

AVISO: Esta operação deve ser realizada por um técnico qualificado

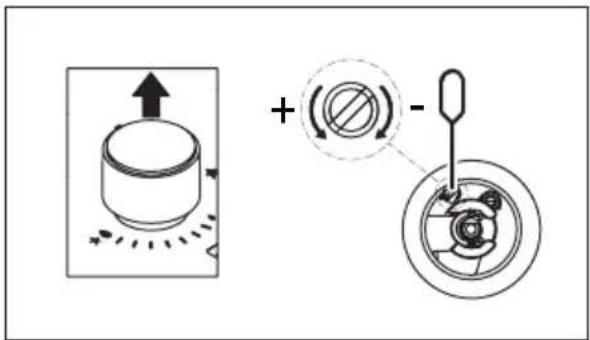

Ajuste mínimo da chama

Remova o botão. Ajuste a chama mínima rodando o parafuso de ajuste no sentido dos ponteiros do relógio para diminuir a chama e no sentido contrário para a aumentar. A chave de parafusos para o ajuste é fornecida com os acessórios.

Substituir os injetores

Injetores não fornecidos devem ser solicitados ao serviço ao cliente.

IMPORTANTE: todos os aparelhos estão predefinidos de fábrica para gás natural (G20). Se se for aplicar um tipo diferente de gás, mude os injetores da seguinte forma:

• Remova as grelhas, tampas dos queimadores e difusores de chamas;
• Desenrosque os injetores e substitua-os pelos fornecidos e adequados ao fornecimento de gás, certificando-se de que a marca corresponde à indicada na tabela;
• Volte a instalar os difusores de chamas, tampas dos queimadores e grelhas; Estes queimadores não necessitam de ajuste de ar.

Aceder à placa

Para aceder ao tabuleiro que contém as peças funcionais, proceda da seguinte forma:

• Remova as grelhas, tampas dos queimadores e difusores de chamas;
• Remova os botões, deslizando-os para fora dos pinos;
• Remova os parafusos que fixam os queimadores à placa;
• Levante a placa.

IMPORTANTE: Ao converter o aparelho para um tipo diferente de gás, coloque o adesivo correspondente (fornecido como acessório) no lugar especial na placa de dados. Para operação com LPG (G30 ou G31), o parafuso de ajuste da chama mínima deve estar totalmente enroscado até baixo. Estes aparelhos são fornecidos no cat. II 2H3+.

UTILIZAÇÃO PREVISTA

CUIDADO! Este equipamento destina-se a ser utilizado apenas para cozinhar. Não deve ser utilizado com outros fins, por exemplo, para aquecer uma divisão.

Não puxe pelo aparelho ou pelo cabo de alimentação para o desligar da tomada. Feche a torneira de fornecimento de gás se a placa não estiver a ser utilizada.

Risco de queimaduras!

• Não toque nas grelhas onde se pousam os tachos durante a utilização. Não toque o aparelho com partes molhadas no corpo.

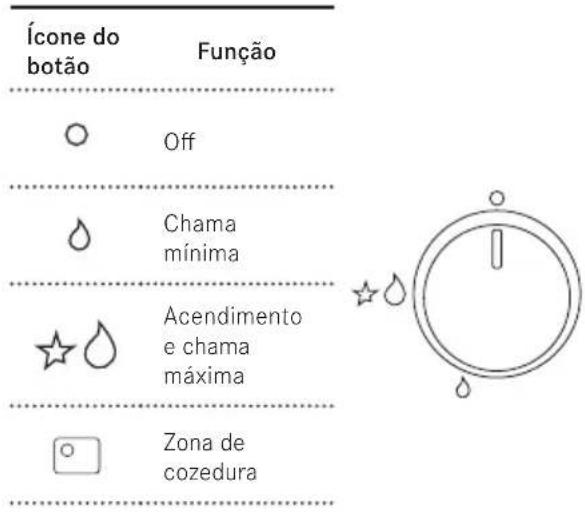

Acender os queimadores

A placa acende-se com os botões de controlo. Para acender os queimadores, proceda como se segue:

• Carregue e rode o botão do queimador respetivo até a posição de acender e de lume no máximo.
• Mantenha o botão carregado para baixo durante 3 a 4 segundos para permitir que as faíscas acendam o gás que sai do queimador e permitir que o termopar aqueça.
• Em seguida, solte o botão e, rodando no sentido contrário aos ponteiros do relógio, regule a chama conforme desejar. Se a chama não se mantiver acesa, repita a operação desde o passo 1.

A placa é um produto de uso diário: sinais de uso como riscos ou abrasão visível do material proveniente de tachos ou utensílios de cozinha são normais. Uma utilização intensiva provoca mais sinais visíveis de utilização. Nesses casos, o aparelho continua a funcionar na perfeição e

não se justifica uma reclamação. A segurança está sempre garantida.

Não use o aparelho como bancada de apoio. Para evitar danos ao aparelho: No caso de falha térmica, desligue a placa sólida e permita que arrefeça completamente. Não ponha pratos em cima. Não arrefeça com água fria em circunstância alguma. Não suba para o aparelho. O aparelho é fabricado em conformidade com o padrão de segurança relevante em vigor e nos requisitos de segurança da Diretiva de Gás.

Válvula de segurança automática

Estas placas têm um dispositivo de segurança que fecha automaticamente o fluxo de gás caso a chama se apague acidentalmente devido a correntes de ar, a uma panela que derrama ou a uma interrupção temporária do fornecimento de gás. Este dispositivo é ativado aproximadamente 30 segundos antes de a chama se apagar.

Utilização do queimador

Para um menor consumo de gás e melhor eficiência, use tachos com larguras adequadas aos queimadores, certificando-se de que a chama não ultrapassa os rebordos (cumpra a tabela em baixo).

Queimador Fundo do recipiente min.-max. (recomendado)

Tripla coroa 160 - 260 mm

Rápido 140 - 220 mm

A utilização de tachos maiores do que o específico pode resultar em aquecimento excessivo dos botões e, em caso de uso prolongado, amarelece a cobertura (se for de aço inoxidável).

A Franke declina qualquer responsabilidade por danos devidos a esse tipo de utilização.

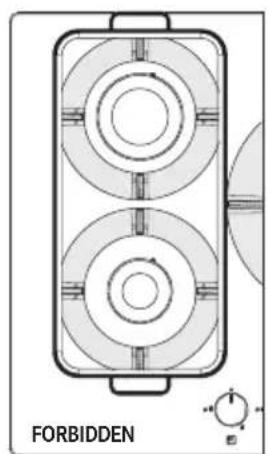

Não coloque a mesma panela em dois queimadores. Não utilize dois queimadores a funcionarem ao mesmo tempo com um único recipiente, como uma caçarola ou uma frigideira de peixe. A utilização inadequada das grelhas pode danificar a placa: não coloque as grelhas em posição invertida nem as deslize sobre a placa. Em caso de utilização de chapas de ferro fundido, pedras de grelhar ou panelas e tachos em terracota, não os utilize durante mais de 20 minutos e, em caso de necessidade de um período de cozedura mais prolongado, ajuste o queimador para a temperatura mínima. - Não é recomendado utilizar difusores de calor tais como malhas de metal ou qualquer outro tipo.

ATENÇÃO: O uso de frigideiras ou panelas particulares pode causar uma ligeira deformação temporária da superfície de cozimento em aço. Isso é normal e não afeta a operação do aparelho.

Fig. 1

LIMPEZA E CUIDADO

Risco de queimaduras!

Não limpe o aparelho e seus acessórios até que estejam frios. Não use líquidos inflamáveis perto do aparelho.

Antes de efetuar qualquer limpeza e cuidado: desligue o aparelho.

Os alimentos que caírem ou se fixarem acidentalmente na superfície ou nos elementos funcionais ou estéticos da placa não devem ser ingeridos.

Limpar o aparelho

Limpe a placa após cada utilização para evitar que os resíduos de alimentos queimem. Para limpar os resíduos de alimentos, use um pano macio ou uma esponja com água. Recomendamos a utilização de produtos de limpeza protetores. Remova imediatamente quaisquer alimentos açucarados que tenham derramado para cima da placa. Para evitar a formação de depósitos de calcário, seque sempre o aparelho depois de passar um pano húmido. Limpe as grelhas, as tampas dos queimadores e os difusores de chamas com água quente com sabão, certificando-se de que os seca cuidadosamente. Não lave na máquina de lavar loiça. Certifique-se de que as zonas de saída de gás estão perfeitamente limpas. A cor natural das grelhas onde se pousam os tachos no local onde estas são pousadas pode alterar com o tempo devido ao calor.

MANUTENÇÃO E REPARAÇÃO

Antes de qualquer operação de manutenção, desconecte o aparelho da fonte de alimentação principal.

Certifique-se de que a manutenção dos componentes elétricos é efetuada apenas pelo fabricante ou pela assistência ao cliente. Utilize apenas peças sobresselentes originais. Certifique-se de que os cabos danificados são substituídos apenas pelo fabricante ou pela assistência ao cliente.

Quando contactar a assistência ao cliente, indique as seguintes informações:

• tipo de avaria
• modelo do aparelho (Art./Cod.)
• número de série (N.S.)

Esta informação é apresentada na placa de características, no folheto ou por baixo da placa.

Se a placa não estiver a funcionar corretamente, antes de contactar o Centro de Assistência Técnica da Franke, consulte o Guia de resolução de problemas para determinar o problema:

GUIA DE RESOLUÇÃO DE PROBLEMAS

Tipo de problema Verifique se:

A

O queimador não acende, não fica aceso ou a chama não é uniforme

1. O abastecimento de gás ou de eletricidade não está desligado/cortado. 2. A torneira de fornecimento de gás não está aberta. 3. A botija de gás recarregável (gás liquefeito) não está vazia. 4. As aberturas do queimador não estão entupidas. 5. Os terminais da tomada não estão sujos. 6. Todas as peças do queimador não foram posicionadas corretamente. 7. Não existem correntes de ar perto da placa. 8. Ao acender o queimador, o botão não foi pressionado por tempo suficiente para ativar o dispositivo de proteção (consulte a página 76, "Utilização prevista"). 9. As aberturas do queimador não estão entupidas perto do termopar. 10. O ajuste mínimo de gás não está correto. 11. A parte inferior do recipiente não está perfeitamente plana. 12. O recipiente não está centralizado no queimador. 13. As grelhas não foram substituídas ou estão posicionadas de forma incorreta.

Se, depois das verificações acima, o problema persistir, entre em contacto com o Centro de Assistência Técnica da Franke mais próximo.

Embalagem

Todos os materiais de embalagem (cartão, película de plástico (PE) e poliestireno (EPS)) estão marcados e deverão, se possível, ser recolhidos para reciclagem e eliminados de forma amiga do ambiente.

Desligar

Desligue o aparelho da alimentação. Com um aparelho fixo, isto tem de ser efetuado por um eletricista qualificado.

ELIMINAÇÃO

O símbolo no produto ou na embalagem indica que o aparelho não deve ser eliminado no lixo doméstico.

Elimine o aparelho recorrendo a um ponto de recolha de resíduos especializado em dispositivos eletrónicos e elétricos.

Em conformidade com a Diretiva 2012/19/UE relativa à redução de substâncias perigosas em aparelhos elétricos e eletrónicos e à eliminação de resíduos.

Uma recolha seletiva adequada do aparelho eliminado para posterior reciclagem, tratamento e eliminação amiga do ambiente ajuda a evitar um impacto potencialmente negativo no ambiente e na saúde e facilita a reciclagem dos materiais utilizados na construção de aparelhos.

ASSISTÊNCIA AO CLIENTE

Consulte o endereço de contacto do seu país na última página ou no nosso website em www.franke.com
