BEDIENUNGSANLEITUNG FCH 755 4G TC FRANKE

DE Installations- und Gebrauchsanweisung Gaskochfeld

Zudieser Bedienungsanleitung 16

Sicherheitshinweise 17

Technische Daten 20

Installation 21

Installationsablauf 22

Bestimmungsgemäß Verwendung 24

Reinigung/Instandhaltung 26

Gerat reinigen 26

Wartung und Reparatur 27

Entsorgung 28

Verpackung 28

Trennung vom Netz 28

Kundendienst 28

ZU DIESER BEDIENUNGSANLEITUNG

These Bedienungsanleitung gilt für verziedende Modelle des Geräts. Auf diese Weise ist es möglich, dass einige der bescribenen Merkmale und Funktionen an Ihr frem spezifischen Modell nicht verfügbar sind. Die erklärenden Abbildungen, die in den verziedenden Abschnittten bescriben werden, stehen am Ende der Anleitung zur Verfügung.

• Lesen Sie die Bedienungsanleitung durch, bevor Sie das Gerät benutzen.
  Bewahren Sie die Bedienungsanleitung auf.
  Benutzen Sie das in dieser Bedienungsanleitung beschriebene Gerät nur gemäß der bestimmungsgemäßen Verwendung.

Franke behält sich das Recht vor, Änderungen am Produkt ohne vorherige Ankündigung vorzunehmen. Alle Informationen waren zum Zeitpunkt der Veröffentlichung korrekt.

Symbol Bedeutung

Warnzeichen. Warning vor Verletzungsgefahren.

Maßnahmen in Sicherheits- und Warnhinweisen zur Vermeidung von Schäden und Verletzungen.

Handlung. Hier müssen Sie etwas tun.

SICHERHEITSHINWEISE

In diesen Handbuch und auf Ihr Gemarwten wurden von uns viele wichtige Sicherheitshinweise angegeben. Lesen Sie stets alle Sicherheitshinweise und befolgen Sie diese. Franke behält sich das Recht vor, Änderungen am Produkt ohne vorherige Ankündigung vorzunehmen. Alle Informationen waren zum Zeitpunkt der Veröffentlichung korrekt.

! Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kenntnisse im Umgang mit dem Gerät benutzt werden, wenn sie vorher in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Unbeaufsichtigte Kinder dürfen das Gerät nicht reinigen oder warten.

Dieses Gerät ist kein Spielzeug.

Halten Sie Kinder und Tiere vom Gerät und vom Verpackungsmaterial z. B. Kunststofffolie und Polystyrol fern; es kann gefährlich sein. Entsorgen Sie es ordnungsgemäß.
Lassen Sie Kinder in der Nähe des Geräts nicht unbeaufsichtigt.
Kinder nicht mit dem Gerät spielen{lassen.

! Verbrennungsgefahr!

Während der Verwendung wird das Gerät heißt. Es solltesorgfältig vermieden werden, das Kochfeld zu berühren.

WARNING: Die zugänglichen Teile können während der Verwendung besteht werden. Kleine Kinder sollenn ferngehalten werden. Kinder unter 8 Jahren dürfen sich dem Gerät nur unter Aufsichtnahme.

Gasart und -versorgung mussen mit den Gerätespezifikationenkompatibel sein. Das Kochfeld wurde ausschließlich für nichtprofessionelle Verwendung, nur im Haushalt entwickelt.
Die Gasart, für die sich das Gerät eignet, ist auf

dem Typenschild auf der Unterseite des Gehäuses angegeben.

Stellen Sie vor der Installation sicher, dass die lokalen Bedingungen für die Verteilung (Gasart und Gasdruck) und die Einstellung des Geräts kompatibel sind.
Dieses Gerät ist nicht mit einer Absaugvorrichtung für Verbrennungsprodukte verbunden. Es muss laut geltenden Montagevorschriften installiert und angeschlossen werden. Es muss insbesondere auf die relevanten Anforderungen hinsichtlich der Belüftung geachtet werden.
Die Einstellbedingungen für diese Gerät werden auf dem Aufkleber (oder Typenschild) genannt.
Esistbesonderssauf die geltendenLuftungsvorschriften zuachten.
Schalten Sie das Kochfeld nach Gebrauch über die Bedienelemente aus.
Die Brenner mussen vollständig abgekühlt sein, bevor die Abdeckung, sofern vorhanden, geschlossen wird.

Stromschlaggefahr durch eindringende Flüssigkeit! Das Gerät enthalt elektrische Teile.

Stellen Sie sicher, dass keine Flüssigkeit ins Geräteinnere gelangt.
Nicht mit Dampfdruck reinigen.
Sollten die Brennerflammen versehentlich erlöschen, schalten Sie das Brennerbedienelement aus und warten Sie mindestens 1 min, bis Sie versuchen, den Brenner wieder zu zünden.
Das Element sollte nicht mehr als 15 Sekunden betätigterwenden. Wenn der Brenner nach 15 Sekunden nicht gezündet hat, beenden Sie den Betrieb des Geräts und öffnen die Fachtür bzw. warten mindestens 1 Minute, bis Sie versuchen, den Brenner erneut zu zünden.
Stellen Sie sicher, dass das Gerät so installiert ist, dass es vom Stromnetz getrennt werden kann, mit einem Kontaktöffnungsabstand (3 mm), der eine vollständige Abschaltung bei Überspannungen der Kategorie III gewährleistet.
Das Gerät muss an eine vorschrifsmäßige Erdungsanlage angeschlossen werden.

ACHTUNG:Bei

der Verwendung eines Gaskochgerats entstehen Wärme, Feuchtigkeit und Verbrennungsprodukte im Aufstellraum.

Vergewissern Sie sich, dass die Kuche bei der Verwendung des Gerats gut beluftet ist: Halten Sie die natürlichen Belüftungsöffnungen geöffnet, oder montieren Sie eine Mechanische Belüftungsvorrichtung (mechanische Dunstabzugshaube).
Verwenden Sie das Gerät nicht mit einer externen Zeitschaltuhr oder einer separaten Fernbedienung.

ACHTUNG: Das

Garverfahren muss überwacht werden. Ein kurzzeitiges Garverfahren muss kontinuierlich überwacht werden.

Reinigen Sie das Gerät nicht mit Dampfreinigern oder direktem Wasserstrahl.
Scheuerschwämme, Stahlwolle, Salzsäure oder andere Produkte, die die Oberfläche beschädigen konnten, unbedingt vermeiden.

Vermeiden Sie scharfe Gegenstände, da sie die Dichtungen zwischen Leiste und Arbeitsplatte beschädigen konnten.
Die Gasausfälle müssen absolut sauber sein.
These Anweisungen sind nur gültig, wenn das Landessymbol am Gerät zusehen ist.
Wenn das Symbol nicht auf dem Gerät erscheint, ist die technische Anleitung hinzuzuziehen, in der Sie die notwendigen Anweisungen für die Anpassung des Gerats an die Verwendungsbedingungen des Landes finden.

Brandgefahr!

Lagern Sie keine Gegenstände auf den Kochflächen.

WARNING:

Unbeaufsichtiges oder automatisches Erhitzen von Fett oder Öl auf einem Kochfeld stellen eine Gefahr dar und kann Feuer zur Folge haben. Heiβes Öl entzündet sich Schnell.

TECHNISCHE DATEN

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

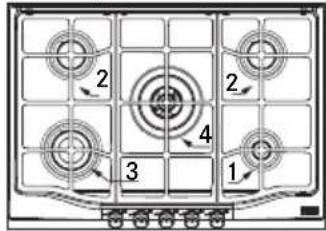

Position	Brenner	NenndurchflussG20	Düssen G2020 mbar	NenndurchflussG30	NenndurchflussG31	Düssen G30/G31 28-30/37 mbar	Nennwär-meleistung(kW)	ReduzierteWärmeleistung(kW)
4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
Druck(mbar)	Min.	17		20	25
	Nennw	20		28-30	37
	Max.	25		35	45
Gastyp		G20 Erdgas			LPGG30 ButangasG31 Propangas		Kat. II 2H3+

Model	St. AUX	St. SR	St. R	St. TC	St. Brenner	Wär-mequ-elle	Nenndur-chfluss gesamt Gas G20 (m3/h)	Nenndurch-fluss gesamt Gas G30 (g/h)	Erforderliche Verbrennungs-luftmenge (m3/h))	Installierte Gesamtnenn-wärmeleistung Gas (kW)	Gewicht netto - brutto (kg)	Stromver-sorgung (Span-nung/Frequency)	Leistung/Stromstar-ke
FCH 604 3G TC	1	2		1	4	Gas	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	1	5	Gas	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2		1	4	Gas	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1		4	Gas	0,715	545	15	7,5	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	1	5	Gas	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W

TC = Wokbrenner SR-Halbschnell R = Schnell AUX=Hilfsbrenner

INSTALLATION

Installation und elektrischer/ Gas-Anschluss dürfen nur durch befugtes Fachpersonal ausgeführht

werden. Der Hersteller leht jegliche Haftung für Personen- oder Sachschäden ab, wenn diese Bestimmungen nicht eingehalten werden. Der Gasanschluss muss gemäß den zum Zeitpunkt der Installation geltenden Länderspzifischen Vorschriften erfolgen.

Das Gerät muss direkt an die

Netzsteckdose angeschlossen werden.
Für den Anschluss des Geräts dürfen keine Adapter, Mehrfachsteckdosen oder Verläufigungskabel verwendet werden.

Anforderungen an den Kuchenschrank

Dieses Handbuch bezieht sich auf ein Einbau-Gaskochfeld der Klasse 3 und des Typs Y für den elektrischen Teil.

Die Gasleitungarf nicht mit den SeitenwändeneinsOfensunter demKochfeld in Berührungkommen.

Bei montierten Einheiten müssen die

KOMPONENTEN (Kunststoff und Furnierholz) mit hitzebeständigem Klebstoff (min. 100^ ) montiert werden: Ungeeignete Materialien und Klebstoffe können zu Verformung und Ablösung führen.

Die Beluftung der Räume muss den örtlichen Bestimmungen entsprechen.

Der Kuchenschrank muss über ausreichend Raum für die elektrischen Anschlüsse des Gerats verfügen.

WICHTIG: These Geräte entsprechen der Klasse Y in Bezug auf den Schutz vor Brandgefahren. Der Mindestabstand von der Gerätekante beträgt 150 mm an der Seitenwand, 50 mm an der Rückseite und 700 mm für samlliche Schranke oberhalb. Es wird empfohlen, das Gerät in 40 mm dicke Arbeitsplatten einzubauen. Sollten die Abmessungen abweichen, müssen etwa Anpassungen vom Installateur durchgeführt werden.

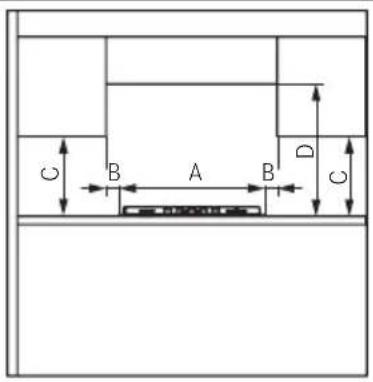

Hinweis: Wenn eine Dunstabzugshaube über dem Kochfeld installiert wird, sind die Montageanweisungen der Dunstabzugshaube für den einzuhaltenden Abstand zu befolgen.

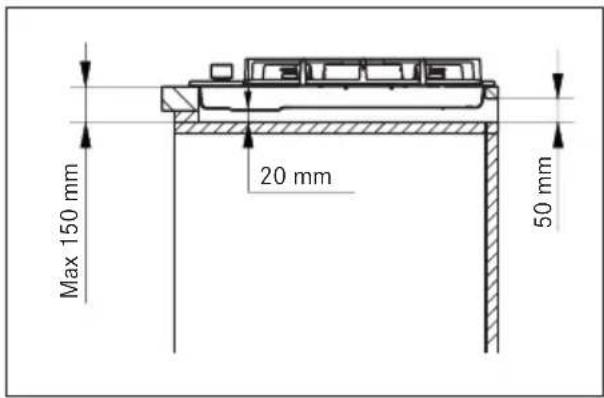

MINDESTABMESSAGENG (MM)

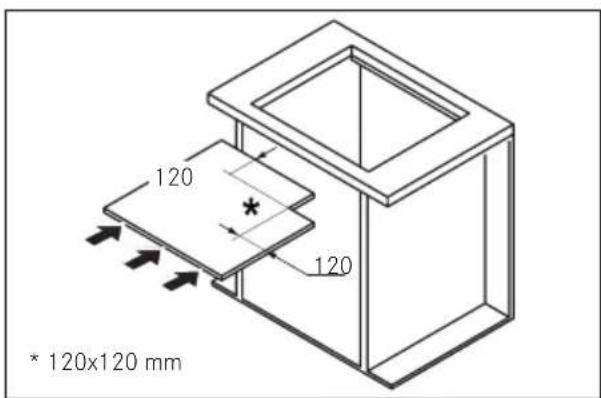

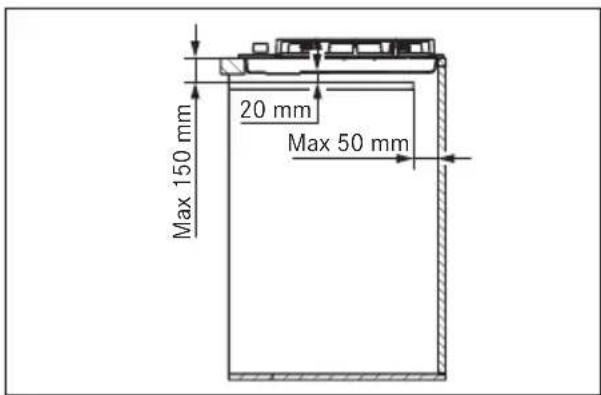

Wenn das Gerät nicht über einem Backofen installiert wird: eine Trennblech vorsehen.

Installationsablauf

Das Gerät wird mithilfe der mitgelieferten Halterungen und Zubehörteile in der Arbeitsplatte befestigt.

Stellen Sie sicher, dass nach der Installation des Geräts der frei Zugang zu den Befestigungselementen vorne und hinten gegeben ist.

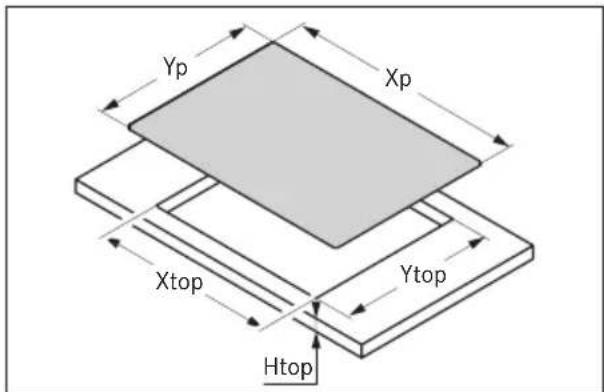

Bereiten Sie den Ausschnitt in der Arbeitsplatte entsprechend den Maßangaben vor. Beachten Sie damit unbedingt die Maßangaben.

Modell xp	mm	yp mm	xTop mm	yTop mm	hTop mm
FCH 604 3G TC	590	510	550	480	40
FCH 755 4G TC	750	510	550	480	40
FHTL 604 3G TC	590	510	550	480	40
FHTL/FCH 604 4G	590	510	550	480	40
FHTL 755 4G TC	750	510	550	480	40

Bringen Sie das Dichtungsband entlang des Ausschnitts an, und setzen Sie das Kochfeld in den Ausschnitt ein.
Befestigen Sie das Gerät mit den Schrauben und Halterungen.
Entfernen Sie überstehendes Dichtungsband.

Gasanschluss

Stellen Sie sicher, dass das Gerät auf den korrekten Gasbetrieb eingestellt ist, bevor Sie es entsprechend den aktuellen Vorschriften an die Gasleitung anschließen. Andernfalls führen Sie die im Abschnitt „Injektoren austauschen" beschriebenen Vorgänge aus.
Bei Flüssiggas müssen Druckregler entsprechend den aktuellen Richtlinien verwendet werden.

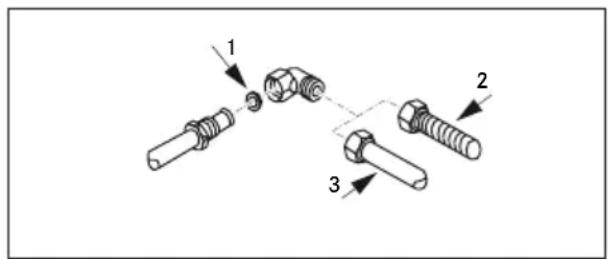

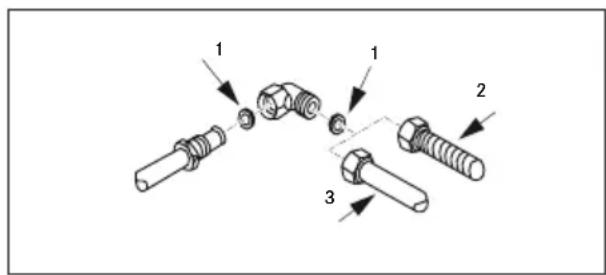

Für den Gasanschluss gibt es zwei Moglichkeiten:

A. SchlieBen Sie das Gaskochfeld mit einem starren Kupferrohr mit 12mm Durchmesser an (3). Um die Dichtigkeit zu gewährleisten, verwenden Sie die mitgelieferte Elastomerdichtung (1).
B. SchlieBen Sie das Kochfeld mit einem vollwandigen Stahlschlauch an (2). Um die Dichtigkeit zu gewährleisten, verwenden Sie auch in dieser Fall die mitgelieferte Dichtung (1). Die Maximallange des Schlauchs betragt 2 Laufmeter.

WICHTIG: Wenn ein Edelstahlschlauch verwendet wird, muss er so installiert werden, dass er keinen beweglichen Einrichtungsteil berührt. Er muss durch einen hindernisfreien Bereich geführt werden, wo er über seine gesamte Länge inspi Ziert werden kann.

Zünden Sie die Brenner nach dem Anschluss an die Gaszufuhr und drehen Sie die Knöpfe von der größten auf die kleinste Stellung, um die Flammenstätigkeit zu prufen.
Den fertigen Anschluss prüfen Sie mit Seifenlösung auf Undichtigkeiten.

Für Vereinigtes Königreich, Nordirland und Republik Irland.

Elektrischer Anschluss

FRANKE Kochfelder werden mit einem 3-poligen Netzkabel mit freiem Anschlussklemmen geleiefert.

Stellen Sie Folgendes sicher:

Die Kenndaten des elektrischen Versorgungssystems im Haus (Netzspannung, maximale Leistung und Stromstärke) sind mit denen Ihres FRANKE Kochfelds kompatibel.
- Stecker und Steckdose sind gut erreichbar und so positioniert, dass keine Strom führenden Teile zugänglich sind, wenn Sie den Stecker einstecken oder entfern.
- Bei Austausch des Stromkabels wird eine H05RR-F-Schlauchleitung mit 3 × 0.75 mm^2 für Gaskochfelder verwendet.
Die Anschlussklemmen von zwei Geräten sind nicht am gleichen Stecker angeschlossen.
Die Polarität der freien Anschlussklemmen (blau = neutral = (1)/gelb-grün = Erde = (2)/ braun = Strom fuhrend = (3)) muss beachtet werden.

Anpassung an verschiedene Gassorten

WARNING: Dieser Vorgang muss durch einen qualifizierten Techniker ausgeführrt werden.

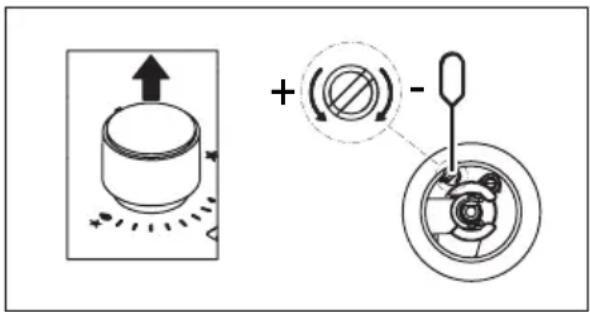

MindestflammengröBe einstellen

Entfernen Sie den Knopf.
Drehen Sie die Stellschraube im Uhrzeigersinn, um die Mindestflammengröbe zu reduzieren, und gegen den Uhrzeigersinn, um sie zu erhöhen. Der passende Schraubendreher ist im Lieferumfang enthalten.

Ausweiseln der Dusen

Nicht mitgelieferte Injektoren sind beim Kundendienst anzufordern.

WICHTIG: Alle Geräte sind werkseitig für Erdgas (G20) ausgelegt. Wenn auf eine andere Gasart umgestellt werden soll, müssen die Düsen wie folgt ausgewechselt werden:

• Nehmen Sie die Topfträger, die Brennerdeckel und die Flammenverteiler ab;
• Schrauben Sie die Düsen Heraus, und setzen Sie die mitgelieferten, für den Gasbetrieb geeigneten Düsen ein. Achten Sie darauf, dass die Kennzeichnung mit den Angaben in der Tabelle übereinstimmt;
• Setzen Sie die Flammenverteiler, Brennerdeckel und Topfträger wieder auf; bei diesen Brennern ist keine Luftregulierung rforderlich.

Zugriff auf das Kochfeld

Um zu den Funktionsteilen im Gehäuse zugelangen, gehen Sie wie folgt vor:

• Nehmen Sie die Topfträger, die Brennerdeckel und die Flammenverteiler ab;

• Entfernen Sie die Knöpf, indem Sie diese von ihren Stiften herunterziehen.

• Entfernen Sie die Schrauben, mit denen die Brenner am Kochfeld befestigt sind;
• Heben Sie das Kochfeld an.

WICHTIG: Wenn Sie das Gerät auf eine andere Gassorte umstellen, bringen Sie bitten den entsprechenden Aufkleber (als Zubehör mitgeliefert) auf dem speziellen Platz am Kennschild an. Für den Betrieb mit LPG (G30 oder G31) muss die Stellschraube der Mindestflammengröbe ganz angezogen werden. Diese Geräte werden in der Kat. II 2H3+ geliefert. II 2H3+.

BESTIMMUNGSGEMÄSSE VERWENDUNG

ACHTUNG: Dieses Gerät ist nur zum Kochen vorgesehen. Es darf nicht für andere Zwecke, beiselsweise zum Beheizen des Raums, verwendet werden.

Ziehen Sie nicht am Gerät oder Stromkabel, um den Stecker herauszuziehen.
SchlieBen Sie den allgemeinen Gasversorgungshahn, wenn das Kochfeld nicht verwendet wird.

Verbrennungsgefahr!

Berühren Sie Topfträger nicht während des Gebrauchs.
Berühren Sie das Gerät nicht mit nassen Körperteilen.

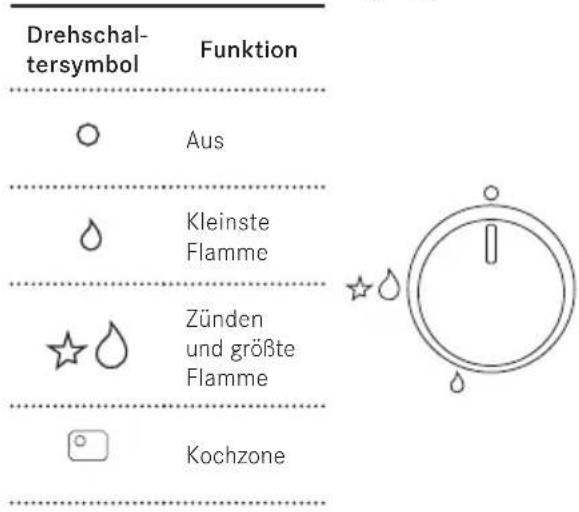

Brenner zünden

Mit den Drehschaltern entzünden Sie die Gasflamme des Kochfelds. Um die Brenner zu zünden, gehen Sie wie folgt vor:

• Drücken und drehen Sie den entsprechenden Drehschalter in die Position Zündung und max. Leistung.

• Halten Sie den Drehschalter 3 - 4 Sekunden lang gedrückt, bis die Funken das aus dem Brenner strömende Gas entzünden und sich das Thermoelement erhitzen kann.

• Lassen Sie dann den Drehschalter los und drehen Sieihn gegen den Uhrzeigersinn, um die gewünschte Flammengröbe einzustellen. Sollte die Flamme erlöschen, wiederholen Sie den Vorgang ab Schritt 1.

Das Kochfeld ist für den täglichen Gebrauch gedacht: Gebrauchsspuren wie Kratzer oder sightbarer Materialabrieb von Töpfen oder Kochgeschirr sind normal. Intensiver Gebrauch hinterlässt auch deutlichere Gebrauchsspuren. Dadurch wird die Funktion des Gerats keinesfalls beeinträchtigt. Reklamationen sindDMAH nicht gerechtfertigt. Die Sicherheit wird immer gewährleistet.

Nutzen Sie das Gerät nicht als Auflagefläche.
Zur Vermeidung von Beschädigungen am Gerät
Schalten Sie im Falle eines thermischen Defekts die Kochplatte aus, und setzen Sie sie vollständig abkühlen.
Stellen Sie kein Geschirr daraufab.Kühlen Sie unter keinen Umständen mit kaltem Wasser ab.
Klettern Sie nicht auf das Gerät. Das Gerät wird unter Einhaltung der relevanten Sicherheitsnormen und Sicherheitsanforderungen der Gasrichtlinie hergestellt.

Automatisches Sicherheitsventil

These Kochfelder sind mit einer Sicherung ausgestattet: Erlischt die Gasflamme versehentlich, z. B. durch Zugluft, übergekochtte Speisen oder eine vorübergehende Unterbrechung der Gasversorgung, wird die Gaszufuhr automatisch abgeschaltet. Ausgelost wird die Sicherung ca. 30 Sekunden, nach dem die Flamme erloschen ist.

Gebrauch der Brenner

Für einen geringeren Gasverbrauch und eine bessere Kochleistung Töpfe mit einem für die Brenner geeigneten Durchmesser verwenden, so dass die Flamme nicht über den Boden hinausragt (siehe Tabelle unter).

Brenner Topf-/Pfannenboden

min.-max.0

(empfohlen)

Wokbrenner 160 - 260 mm

Schnellbrenner 140 - 220 mm

Normalbrenner 140 - 200 mm

Sparbrenner 60 - 140 mm

Die Verwendung großerer Töpfe als angegeben kann eine starke Überhitzung der Drehschalter und der Oberfläche bewirken und bei längerem Gebrauch ein Vergilben der Abdeckung (wenn aus Edelstahl) verursachen.

Franke leht eine Haftung fur Schaden infolge eines solchen Gebrauchs ab (Abb. 1).

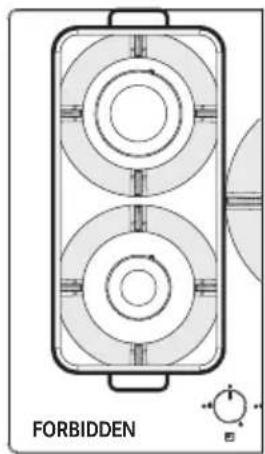

Stellen Sie eine Pfanne niemals gleichzeitig auf zwei Brenner (Abb. 1).
Verwenden Sie niemals zwei Brenner gleichzeitig für dasselbe Kochgeschirr, z. B. eine Kasserolle oder eine Fischpfanne (Abb. 1).
Unsachgemäß Verwendung der Topfträgen kann das Kochfeld beschädigen: Stellen Sie die Topfträger nicht auf dem Kopf stehend ab, und schieren Sie sie nicht über das Kochfeld.
Grillplatten aus Gusseisen, heiße Steine sowie Töppe und Pfannen aus Ton dürfen hochstens 20 Minuten lang verwendet werden. Bei längeren Garzeiten muss der Brenner auf die Mindestinstellung gestellt werden.
Wärmeverteiler wie Metallgitter oder jegliche anderen Arten werden nicht empfohlen.

ACHTUNG: Der Gebrauch besonderer Pfannen oder Töppe kann eine leichte, vorübergehende Verformung der Stahlkochoberfläche bewirken. Dies ist normal und beeinträchtige den Gerätebetrieb nicht.

Abb.1

REINIGUNG/INSTANDHALTUNG

Verbrennungsgefahr!

Reinigen Sie das Gerät und sein Zubehör nicht, bevor diese ausgekühlt sind.
Verwenden Sie keine brennbaren Flüssigkeiten in der Nähe des Geräts. Vor Reinigung- und Instandhaltungsarbeiten:
Schalten Sie das Gerät aus.

Lebensmittel, die versehentlich auf die Oberfläche bzw. auf die Funktion- oder Dekorelemente des Kochfelds fallen oder sich dort absetzen, * dürfen nicht verzehrt werden .

Gerät reinigen

Reinigen Sie das Kochfeld nach jedem Gebrauch, damit Speisereste nicht festbrennen.
Verwenden Sie zum Entfernen von Speiserückständen einen weichen Lappen oder Schwamm mit Wasser. Wirempfehlen die Verwendung schonender Reinigungsmittel.
Entfernen Sie sofort übergelaufene Speisen mit hohem Zuckergehalt.
Um Kalkablagerungen zu vermeiden, reiben Sie das Gerät nach der Reinigung mit einem feuchten Tuch stets sorgfältig trocken.
Reinigen Sie Topfträger, Brennerdeckel und Flammenverteiler mit warmer Seifenlösung und trocknen Sie diese anschließend sorgfältig ab. Reinigen Sie sie nicht im Geschirrspüler. Die Gasausfälle müssen absolut sauber sein.
Die Topfträger konnen sich im Topfabstellbereich mit der Zeit aufgrund der Hitzeeinwirkung verfüllen.

WARTUNG UND REPARATUR

Trennen Sie vor samtlichen Wartungsarbeitendas Gerat vom Stromnetz.
Bei Problemen mit der Bedienung wenden Siessich an den technischen Kundendienst vonFranke.

Lassen Sie Wartungsarbeiten an elektrischen Teilen nur vom Hersteller oder vom Kundendienst durchführren. Verwenden Sie nur Originalersatzteile.
Lassen Sie schadhafte Kabel nur vom Hersteller oder vom Kundendienst austauschen.

Wenn Sie den Kundendienst benachrichtigen, halten Sieitte folgende Informationen bereit:

• Art der Störung
  Geratemodell (Art./Cod.)
• Seriennummer (S.N.)

These Informationen konnen Sie dem Typenschild in der Broschüre oder unter dem Kochfeld entnehmen.

Wenn das Kochfeld nicht ordnungsgemäß Funktioniert, sollen den Sie vor dem Anruf beim technischen Servicecenter von Franken den Leitfaden zur Störungsbeseitigung heranziehen, um das Problem zu bestimmen:

LEITFADEN ZUR STÖRUNGSBESEITIGUNG

Art des Fehlers: Prufen Sie Folgendes:

A

Der Brenner zündet nicht oder die Flamme ist nicht beständig.

Die Gas- oder Stromversorgung ist nicht ausgeschaltet.
2 Der Gaszufuhrhahn ist nicht offen.
3 Die nachflullbare Gasflasche (Flussiggas) ist nicht leer.
4 Die Brenneröffnungen sind nicht verstopft.
5 Das Steckerende ist nicht schmutzig.
Es wurden nicht alle Brennerteile richtig positiort.
Es gibt keine Zugluft in der Nähe des Kochfelds.
8 Der Knopf wurde beim Zünden des Brenners nicht lang genug gedrückt, um die Schutzvorrichtung zu aktivieren (siehe Seite 24 „Bestimmungsgemäß Verwendung")
9 Die Brenneröffnungen sind in der Höhe des Thermoelements nicht verstopft.
DiekleinstigeGaseinstellungistnichtkorrekt.
11 Der Boden des Behalters ist nicht perfect eben.
12 Der Behälter befindet sich nicht mittig auf dem Brenner.
Die Topträger wurden nicht ausgetauscht oder falsch positioniert.

B

Das Kochgeschirr (Topfe, Pfannen, Kessel) ist nicht stabil

ben genannten Prüfungen weiterhin auftritt, wenden Sie sich an das Servicecenter von Franke.

ENTSORGUNG

Verpackung

Samtliche Verpackungsmaterialien (Pappe, Plastikfolie (PE) und Polystyrol (EPS)) sind gekennzeichnet und sollenen möglichst für Recyclingzwecke gesammelt und umweltgerecht entsorgt werden.

Trennung vom Netz

Trennen Sie das Gerät vom Netz. Bei einem Festanschluss muss dies von einer Elektrofachkraft durchgeführt werden.

Entsorgung

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden har.

Entsorgen Sie ausrangiertes Gerät über die speziellen Sammelstellen für elektrische und elektronische Geräte.

Gemäß Richtlinie 2012/19/EU zur Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie Entsorgung von Altgeräten.

Die sachgemäß getrennte Sammlung von Altgeräten für eine anschliebende Wiederverwendung, Aufbereitung und umweltfreundliche Entsorgung dient der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie erleichtert das Recycling der bei der Gerätheerstellung eingesetzten Materialien.

KUNDENDIENST

Die Kontaktadresse für Ihr Land finden Sie auf der Rückseite oder auf unserer Website www.franke.com.

SOMMAIRE
