FMA 654 I F KL BK - Herd FRANKE - Kostenlose Bedienungsanleitung

Produkttyp	Einbauherd
Marke	Franke
Modell	FMA 654 I F KL BK
Farbe	Schwarz
Abmessungen (H x B x T)	59,5 x 59,5 x 54,8 cm
Nettogewicht	Ca. 38 kg
Stromversorgung	230 V / 50 Hz / 16 A
Kochart	Multifunktions-Elektrobackofen + Induktionskochfeld (je nach Variante)
Ofenfunktionen	Heißluft, Ober-/Unterhitze, Grill, Auftauen, Heißluft mit Ringheizkörper
Ofenvolumen	Ca. 65 Liter
Reinigung	Durch Pyrolyse (selbstreinigend)
Sicherheit	Kindersicherung, automatische Abschaltung, Kaltglastür-Sicherheit
Reparierbarkeitsindex	7,8/10
Ersatzteile verfügbar	Heizelemente, Innenscheibe, Türdichtung, Bedienelemente
Garantie	2 Jahre (Teile und Arbeit)
Zertifizierungen	CE, NF
Energieverbrauch	Klasse A+

Häufig gestellte Fragen - FMA 654 I F KL BK FRANKE

Was sind die genauen Maße des Geräts für den Einbau?

Die Außenmaße betragen 59,5 cm Höhe, 59,5 cm Breite und 54,8 cm Tiefe. Planen Sie einen Einbauraum von ca. 60 x 60 x 55 cm ein.

Funktioniert das Gerät mit 230 V Standard?

Ja, es ist für eine Stromversorgung von 230 V / 50 Hz ausgelegt und benötigt einen Stromkreis von 16 A mit Sicherungsautomaten.

Wie benutzt man die Pyrolysefunktion zur Reinigung des Backofens?

Die Pyrolyse erhitzt den Backofen auf hohe Temperatur (ca. 500 °C), um Rückstände zu verbrennen. Wählen Sie einfach das Pyrolyseprogramm, verriegeln Sie die Tür und warten Sie das Ende des Zyklus ab (ca. 2 Stunden). Keine chemischen Reinigungsmittel verwenden.

Welche Kochmodi sind verfügbar?

Die Modi umfassen: Heißluft, Ober-/Unterhitze, Grill, Umluftgrill, Auftauen, Heißluft mit Ringheizkörper und Warmhalten.

Kann ich Aluminiumgeschirr im Backofen verwenden?

Ja, aber vermeiden Sie direkten Kontakt mit den Wänden. Bevorzugen Sie Geschirr aus Glas, Keramik oder Edelstahl für eine bessere Wärmeverteilung.

Wie wechselt man die Backofenlampe?

Trennen Sie das Gerät vom Stromnetz, entfernen Sie die Glasabdeckung (drehen Sie sie) und schrauben Sie die Lampe heraus (Typ G9, max. 40 W). Ersetzen Sie sie durch eine gleichartige neue Lampe.

Ist das Kochfeld mit allen Töpfen kompatibel?

Für Induktion verwenden Sie Kochgeschirr mit ferromagnetischem Boden (Stahl, Gusseisen). Überprüfen Sie mit einem Magneten.

Was tun, wenn der Backofen nicht mehr heizt?

Überprüfen Sie die Stromversorgung, den Sicherungsautomaten und die Uhreinstellung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten 'Minus' und 'Plus' für 3 Sekunden, bis ein Verriegelungssymbol angezeigt wird. Zum Deaktivieren wiederholen Sie den Vorgang.

Wo finde ich Ersatzteile für dieses Gerät?

Ersatzteile (Heizelemente, Scheibe, Dichtungen) sind bei autorisierten Franke-Händlern oder auf spezialisierten Haushaltsgeräte-Websites erhältlich. Halten Sie die Modellnummer bereit.

BEDIENUNGSANLEITUNG FMA 654 I F KL BK FRANKE

GEBRAUCHSANLEITUNG

MANUEL D'UTILISATION

1. SICHERHEITSINFORMATIONEN

Für die eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung bitte sorgfältig durchlesen, bevor es installiert und in Betrieb genommen wird. Die Bedienungsanleitung stets zusammen mit dem Gerät verwahren, auch wenn es an Dritte weitergegeben oder übertragen wird. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind. Die Induktionssysteme dieser Kochfelder entsprechen den Bestimmungen der EMV- und EMF-Richtlinien und dürfen keine anderen elektronischen Geräte stören. Personen mit Herzschrittmachern oder anderen elektronischen Implantaten sollten ihren Arzt oder den Hersteller des implantierten Geräts konsultieren, um ihre Störanfälligkeit zu beurteilen.

Elektrische Anschlüsse sind von einem Fachmann auszuführen. Bevor mit dem elektrischen Anschluss fortgefahren wird, den Abschnitt ELEKTRISCHER ANSCHLUSS lesen.

Bei Geräten mit Stromkabel sind die Klemmen bzw. der Drahtquerschnitt zwischen dem Kabelverankerungspunkt und den Klemmen so anzuordnen, dass der spannungsführende Leiter vor dem Erdkabel beim Austreten aus seiner Verankerung herausgezogen werden kann.

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild im Innern des Produkts angegebenen Spannung entspricht.
• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die fixe Anlage eingebaut werden.
• Für Geräte der Klasse I muss sichergestellt werden, dass die häusliche Stromversorgung über eine angemessene Schutzerdung verfügt.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, ein autorisiertes Servicezentrum oder einen kompetenten Techniker ersetzt werden, um jedes Risiko oder jede Gefahrensituation zu vermeiden.

WARNHINWEIS: Bevor das Gerät installiert wird, die Schutzfolien abziehen.

- Nur die mit dem Gerät gelieferten Schrauben und sonstigen Artikel verwenden.

WARNHINWEIS: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.

- Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern durchgeführt werden, es sei denn unter Aufsicht eines Erwachsenen. - Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen verwendet werden, es sei denn, sie werden aufmerksam überwacht und hinsichtlich der sicheren Verwendung des Geräts durch eine verantwortliche Person eingewiesen.

- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangelnder Erfahrung und/oder Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder in den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen.

Kinder nicht mit dem Gerät spielen lassen.

WARNHINWEIS: Das Gerät und seine zugänglichen Teile werden während des Betriebs sehr heiß.

Achten Sie darauf, dass Sie die Oberfläche der Kochzonen nicht berühren.

Kinder unter 8 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt.

WARNHINWEIS: Wenn die Oberfläche Beschädigungen aufweist, das Gerät ausschalten, um die Gefahr von Stromschlägen zu vermeiden.

• Das Gerät nicht mit nassen Händen oder Körperteilen berühren.
• Zur Reinigung des Produkts keine Dampfgeräte verwenden.
• Keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochfeldoberfläche legen, da diese überhitzen können.
• Mittels des entsprechenden Befehls das Kochfeld nach Gebrauch ausschalten; nicht auf die Sensoren der Töpfe verlassen.

WARNHINWEIS: Es ist gefährlich, das Kochfeld unbeaufsichtigt zu lassen, wenn Öl oder Fett verwendet wird, da eine gefährliche Situation entstehen und ein Feuer ausbrechen könnte. NIEMALS versuchen, die Flammen mit Wasser zu löschen,

sondern das Gerät ausschalten und die Flammen zum Beispiel mit einem Deckel oder einer Löschdecke ersticken.

ACHTUNG: Der Garvorgang muss überwacht werden. Ein kurzer Garprozess muss ständig überwacht werden.

- Das Gerät ist nicht für den Betrieb durch einen externen Timer oder ein separates Fernsteuerungssystem vorgesehen.

WARNHINWEIS: Brandgefahr: Keine Gegenstände auf die Kochfelder legen.

- Das Gerät muss so installiert werden, dass es durch eine Öffnung zwischen den Kontakten (3 mm), die eine vollständige Trennung unter Überlastbedingungen der Kategorie III gewährleistet, von der Stromversorgung getrennt werden kann.

- Das Gerät darf keinen Witterungseinflüssen (Regen, Sonne) ausgesetzt werden.

- Verpackungen außerhalb der Reichweite von Kindern und Haustieren aufbewahren.

- Sicherstellen, dass das Gerät direkt an eine Steckdose angeschlossen ist.

- Keine Adapter, Mehrfachsteckdosen oder Verlängerungskabel verwenden, um das Gerät anzuschließen.

- Das Gerät niemals für andere als die vorgesehenen Zwecke verwenden.

• Die Fritteusen müssen während des Gebrauchs stetig

beaufsichtigt werden: Das überhitzte Öl könnte sich entzünden.

• Das Gerät nicht mit einem externen Timer oder einem separaten Fernbedienungssystem betreiben.
• Verwenden Sie den Kochfeld nicht als Arbeitsfläche oder Unterlage.
• Nähern Sie sich dem Gerät nicht mit Tüchern oder anderen brennbaren Materialien, bis alle Komponenten vollständig abgekühlt sind, um die Gefahr eines Brandes zu vermeiden.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochfeldoberfläche, da diese überhitzen können.
• Das Gerät darf niemals hinter einer dekorativen Tür installiert werden, um eine Überhitzung zu vermeiden.
• Nicht auf das Gerät stellen, da es beschädigt werden könnte.
• Töpfe und Pfannen nicht auf den Rand stellen, da dies die Silikonfugen beschädigen könnte.

Konformitätserklärung

Der Hersteller erklärt, dass dieses Gerät mit Funksteuerung die Anforderungen der Richtlinie 2014/53/EU erfüllt.

Der vollständige Text der EU-Konformitätserklärung ist auf der folgenden Internetadresse

unter Eingabe des Produktcodes in das Suchfeld einsehbar:

https://www.franke.com/

Der Produktcode kann auf dem Etikett im Produkt abgelesen werden.

Frequenz-bereiche	Maximal gesende-te Leistung
2,4 GHz M	ax. 2 mW

2. INSTALLATION

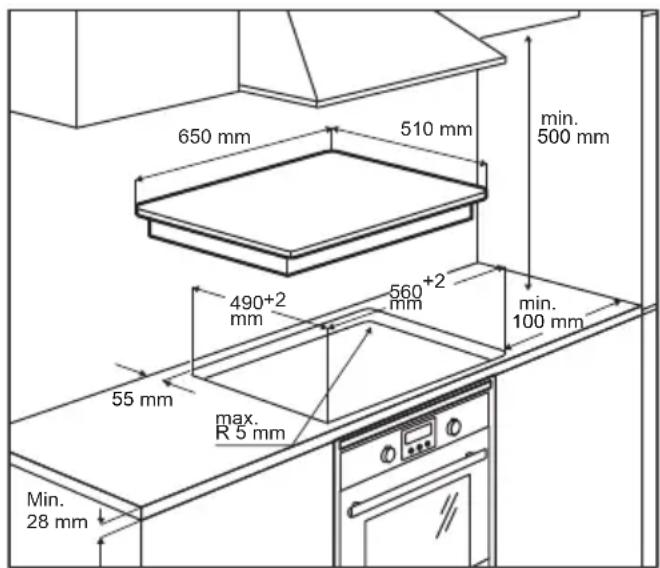

Bei der Installation sind die im Verwendungsland geltenden Gesetze, Verordnungen, Richtlinien und Normen (Vorschriften für die Sicherheit elektrischer Anlagen, ordnungsgemäße Wiederverwertung von Bauteilen usw.) einzuhalten!

• Für weitere Informationen zur Installation siehe Installationsanleitungen.
• Zwischen dem Gerät und der Arbeitsplatte keine Silikondichtungsmasse verwenden.
• Sicherstellen, dass der Raum unter dem Kochfeld für die Luftzirkulation ausreicht. Siehe Installationsanleitung.
• Der Boden des Geräts kann sehr heiß werden. Wenn das Gerät über Schubladen installiert wird, darauf achten, eine feuerfeste Trennwand unter dem Gerät anzubringen, um den Zugang zum Boden zu verhindern. Siehe Installationsanleitung. • Die Belüftung des Geräts hat nach den Anweisungen des Herstellers zu erfolgen.
• Für eine Öffnung von mindestens 28 cm ² auf der Vorderseite des Herdblocks, der das Kochfeld enthält, sorgen, um für eine korrekte Belüftung des Produktes zu sorgen.

Anforderungen an den Herdblock

- Wird das Gerät auf brennbaren Materialien montiert, sind die Richtlinien

und Vorschriften für Niederspannungsanlagen sowie die Brandschutzvorschriften strikt einzuhalten.

• Die Komponenten (aus Kunststoffmaterial und Furnierholz) müssen bei Einbauelementen mit hitzebeständigen Klebstoffen (min. 85 °C) befestigt werden: Die Verwendung von nicht geeigneten Materialien und Klebstoffen kann zu Deformationen und Ablösen der Komponenten führen. • Die Verwendung von Massivholzprofilen um die Arbeitsplatte hinter dem Gerät ist zulässig, sofern die Mindestabstände stets den Anweisungen in den Installationszeichnungen entsprechen.

- Für weitere Informationen zur Installation siehe Installationsanleitungen.

- Wenn sich unter dem Kochfeld kein Ofen befindet, eine Trennwand unter dem Gerät installieren, wie in der Installationsanleitung gezeigt.

3. ELEKTRISCHER ANSCHLUSS

WARNHINWEIS: Alle elektrischen Anschlüsse müssen von einem autorisierten Installateur ausgeführt werden.

- Vor dem Anschließen überprüfen, ob die auf dem Typenschild angegebene Nennspannung des Gerätes mit der Spannung der Netzversorgung über-

einstimmt. Das Typenschild befindet sich an der Unterseite des Kochfelds.

• Das Anschlussschema ist einzuhalten (auf der Unterseite des Kochfelds). - Ausschließlich Originalkomponenten verwenden, die vom Ersatzteilservice geliefert wurden. - Das Gerät wird mit Anschlusskabel geliefert. - Sollte das Versorgungskabel beschädigt sein, muss es durch eine angemessene Originalkomponente ersetzt werden. In diesem Fall muss der Kundendienst kontaktiert werden.

Achtung! Keine Schweißarbeiten an Kabeln ausführen!

Elektrischer Anschluss

• Elektrische Anschlüsse sind von einem Fachmann auszuführen.
• Dieses Gerät weist einen Y-Anschluss mit einem Kabel vom Typ H05V2V2-F auf. Mindestquerschnitt der Leiter: 5x2,5 mm². • Die Anschlussklemmen sind durch Entfernen des Anschlusskastendeckels zugänglich.
• sicherstellen, dass die Eigenschaften der Hauselektrik (Spannung, maximale Leistung und Stromstärke) mit denen des Geräts übereinstimmen.
• Das Gerät, wie in der Abbildung gezeigt, anschließen (gemäß den auf nationaler Ebene geltenden Referenzstandards für die Netzspannung).

Anschlussschema

L Schwarz
L Braun
N Blau
N Grau
	Gelb / Grün

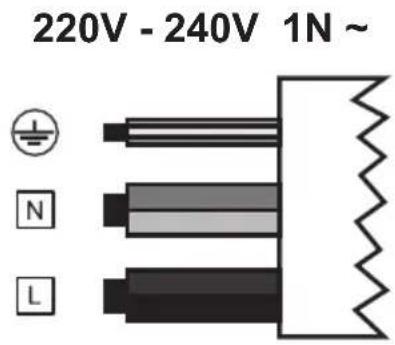

L1	Braun
L2	Schwarz
N Blau
N Grau
	Gelb / Grün

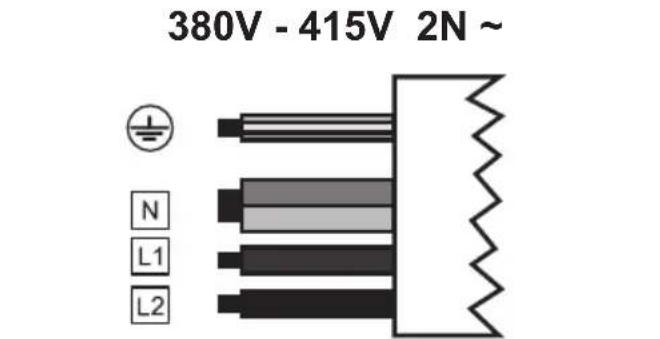

L1	Braun
L2	Schwarz
N1	Blau
N2	Grau
	Gelb / Grün

4. REINIGUNG UND WARTUNG

• Niemals Scheuerschwämme, Stahlwolle, Salzsäure oder andere Produkte, die Kratzer oder Flecken auf der Oberfläche hinterlassen könnten, verwenden.
• Keine Speisereste verzehren, die auf die Oberfläche und auf die funktionellen oder ästhetischen Elemente des Kochfeldes gefallen sind oder sich dort angesammelt haben.
• Vor Reinigungs- oder Wartungsarbeiten am Gerät muss dieses ausgeschaltet und spannungslos gemacht werden.
• Um das Einbrennen von Speiseresten zu vermeiden, das Gerät nach jedem Gebrauch reinigen. Es ist viel schwieriger, Spuren von verhärtetem oder verbranntem Schmutz zu entfernen.
• Um den täglichen Schmutz zu entfernen, ein weiches Tuch oder einen Schwamm mit einem geeigneten Reinigungsmittel verwenden. Die Empfehlungen des Herstellers hinsichtlich der zu verwendenden Reinigungsmittel befolgen. Die Verwendung von neutralen Reinigungsmitteln wird unbedingt empfohlen.
• Spuren von verhärtetem Schmutz, z.B. beim Kochen übergelaufene Milch, mit einem Schaber für Glaskeramikflächen entfernen, solange das Kochfeld noch heiß ist. Die Empfehlungen des Herstellers hinsichtlich des zu verwendenden Schabers befolgen.
• Zuckerreiche Speisereste, z.B. Marmeladenspritzer während des Kochens, mit einem Schaber für Glaskeramikflächen, solange das Kochfeld noch heiß ist. Solche Rückstände könnten, wenn sie nicht entfernt werden, die Glaskeramikoberfläche beschädigen.
• Geschmolzenen Kunststoff mit einem Schaber für Glaskeramikflächen entfernen, solange das Kochfeld noch heiß ist. Solche Rückstände könnten,

wenn sie nicht entfernt werden, die Glaskeramikoberfläche beschädigen.

• Kalkflecken mit einer kleinen Menge Entkalkerlösung, zum Beispiel mit Essig oder Zitronensaft, entfernen, sobald das Kochfeld abgekühlt ist. Anschließend erneut mit einem feuchten Tuch abwischen. • Die Oberfläche nicht zum Schneiden oder Zubereiten der Lebensmittel verwenden und darauf achten, dass keine harten Gegenstände darauf fallen. Keine Töpfe oder Geschirr über die Oberfläche ziehen.
• Keine Dampfreiniger verwenden.

Wartung und Reparatur

• Sicherstellen, dass die Wartung der elektrischen Komponenten ausschließlich dem Hersteller oder Kundendiensttechnikern anvertraut wird.
• Sicherstellen, dass beschädigte Kabel nur durch den Hersteller oder Kundendiensttechniker ersetzt werden.

Im Falle von Störungen versuchen Sie mithilfe der Anleitung für Problemlösungen eine Lösung zu finden. Sollte das Problem nicht gelöst werden können, kontaktieren Sie den Kundendienst.

Der Kundendienst benötigt folgende Informationen:

• Art der Störung
• Gerätemodell (Art./Code)
• Seriennummer (S.N.)

Diese Informationen befinden sich auf dem Typenschild. Das Typenschild befindet sich am Boden des Geräts.

Im Falle einer unsachgemäßen Verwendung des Geräts oder einer Installation, die nicht von einem autorisierten Installateur durchgeführt wurde, könnte der Besuch des Kundendiensttechnikers oder Händlers auch während der Garantiezeit kostenpflichtig sein.

5. PRODUKTBESCHREIBUNG

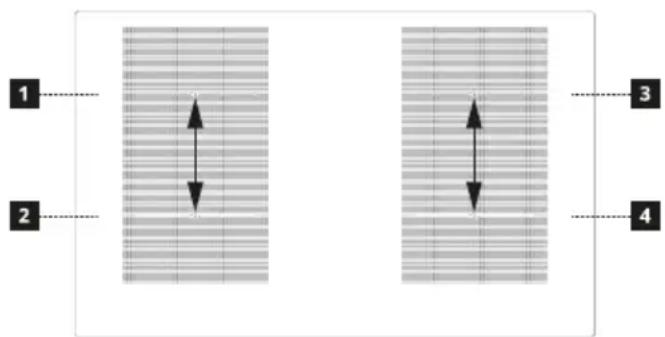

Anordnung der Kochflächen

1	Einzelkochzone (197x220 mm) 2100 W, mit Booster-Funktion 3000 W
2	Einzelkochzone (197x220 mm) 2100 W, mit Booster-Funktion 3000 W
3	Einzelkochzone (197x220 mm) 2100 W, mit Booster-Funktion 3000 W
4	Einzelkochzone (197x220 mm) 2100 W, mit Booster-Funktion 3000 W
5	Bedienfeld
1 + 2	Kombinierbare Kochzone (395 x 220 mm) 3000 W, mit Booster-Funktion 3700 W.
3 + 4	Kombinierbare Kochzone (395 x 220 mm) 3000 W, mit Booster-Funktion 3700 W.

ANZEIGEN

Erfassung des Vorhandenseins eines Topfes

Jede Kochzone ist mit einem System ausgestattet, welches das Vorhandensein eines Topfes auf dem Kochfeld erkennt.

Das Topf-Erkennungssystem erkennt Töpfe mit einem magnetisierbaren Boden, der für Induktionskochfelder geeignet ist.

Wenn der Topf während des Betriebs entfernt oder ein ungeeigneter Topf verwendet wird, erscheint das Symbol auf dem Display.

Restwärmeanzeige

Die Restwärmeanzeige ist eine Sicherheitsfunktion und signalisiert, dass die Oberfläche der Kochzone noch eine Temperatur von 50 °C oder mehr hat und daher bei Berührung mit bloßen Händen Verbrennungen verursachen könnte. Die Digit-Taste der entsprechenden Kochzone gibt an.

6. BEDIENFELD

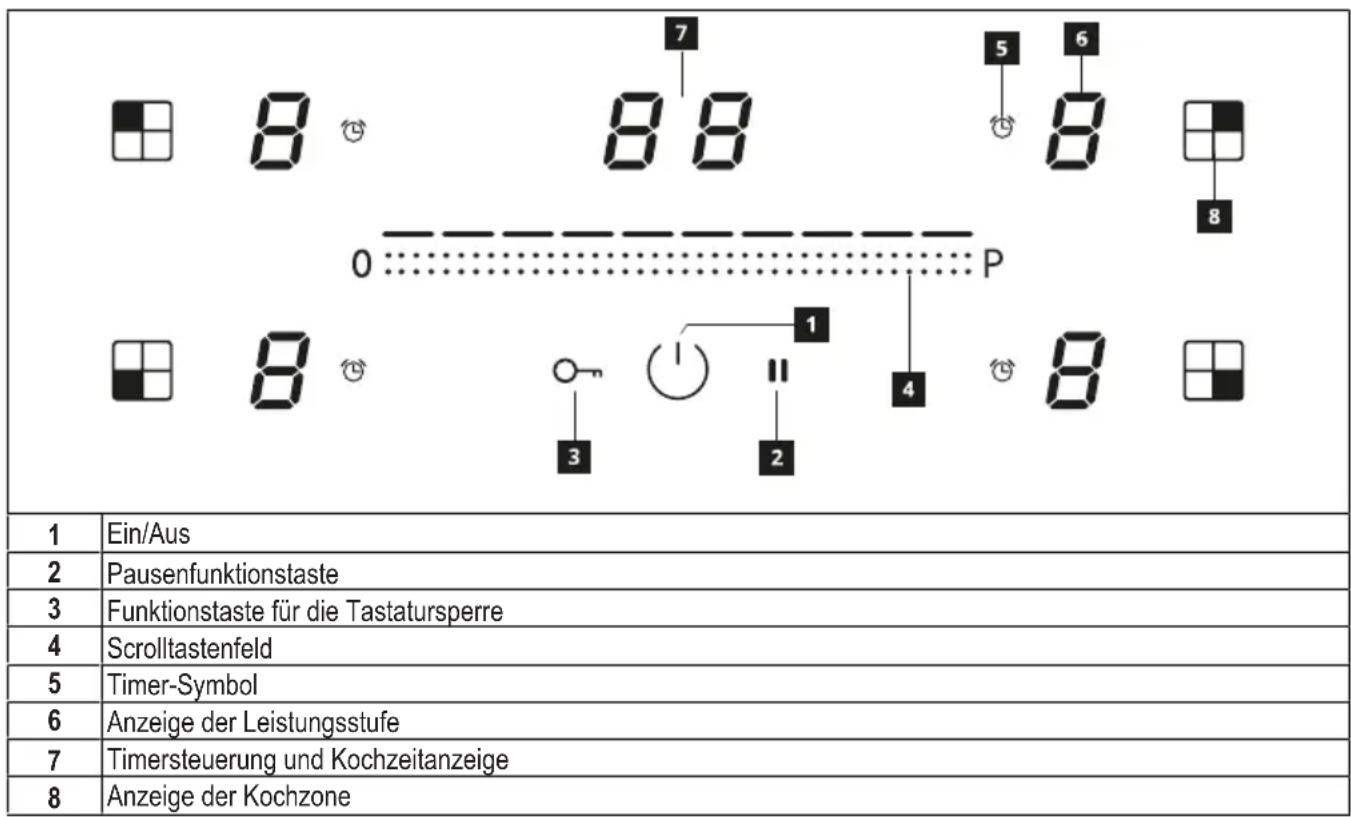

Die Kochzonen können durch Drücken des jeweiligen Digits aktiviert werden. Ein intensiveres Leuchten des Digits bestätigt den Vorgang.

Wenn man einen Kochtopf auf eine der 4 Kochzonen stellt, erkennt das Kochfeld automatisch seine Präsenz und das entsprechende Digit leuchtet, damit man es drückt.

Wenn keine Kochtöpfe oder andere Utensilien auf der Kochzone vorhanden sind, sind die Digits nicht zu sehen.

Auf dem Bedienfeld leuchten die wählbaren Funktionen, allerdings bei niedriger Intensität. Wählen Sie die Funktionen durch Berühren des entsprechenden Symbols aus.

7. LEISTUNGSBEGRENZUNG

Wenn das Gerät zum ersten Mal an die häusliche Stromversorgung angeschlossen wird, muss der Installateur die Leistung der Kochzonen entsprechend der tatsächlichen Kapazitäten der häuslichen elektrischen Anlage einstellen. Wenn dies nicht erforderlich ist, kann das Kochfeld direkt eingeschaltet oder alternativ das unten beschriebene Verfahren befolgt werden, um auf das Menü zuzugreifen.

Vor der Durchführung des Vorgangs wird empfohlen, den gesamten Absatz zu lesen.

Das Kochfeld an die häusliche Stromversorgung anschließen.

• Drücken Sie
• Drücken Sie erneut
• Halten Sie die Taste gedrückt und beginnen Sie, die Ziffern der Kochzonen gegen den Uhrzeigersinn zu drücken, beginnend mit der vordersten nach rechts.

Das hintere linke Digit zeigt eine Nummer für den Menütyp. Das vordere linke Digit zeigt eine Nummer, die von den in der Auswahl angegebenen Parametern abhängt.

Wählen Sie das Digit mit und drücken Sie "8" auf der Leistungsleiste.

Wählen Sie das vordere linke Digit und wählen Sie die korrekte Einstellung aus. Schauen Sie in die folgende Tabelle für die Angaben:

Wert auf dem Scrolltastenfeld	kW	Hinweise
0	7,4	Anfangs-Standardeinstellung
1	4
2	2,5
3	6

Nach Eingabe des korrekten Werts ⏻ für 2 Sekunden drücken.

8. DEMO-FUNKTION

Die DEMO-Funktion ermöglicht es Ihnen, das Gerät in all seinen Funktionen zu nutzen, ohne dass es tatsächlich funktioniert.

Das Kochfeld an die häusliche Stromversorgung anschließen.

• Drücken Sie
• Drücken Sie erneut
• Halten Sie die Taste gedrückt und beginnen Sie, die Digit-Tasten der Kochzonen gegen den Uhrzeigersinn zu drücken, beginnend mit der vordersten nach rechts.

Das hintere linke Digit zeigt eine Nummer für den Menütyp. Das vordere linke Digit zeigt eine Nummer, die von den in der Auswahl angegebenen Parametern abhängt.

Wählen Sie das Digit mit und drücken Sie "6" auf der Leistungsleiste.

Wählen Sie das vordere linke Digit und wählen Sie die korrekte Einstellung aus. Schauen Sie in die folgende Tabelle für die Angaben:

Wert auf dem Scrolltastenfeld	Hinweise
0	DEMO-Funktion deaktiviert
1	DEMO-Funktion aktiviert

Nach Eingabe des korrekten Werts für 2 Sekunden drücken.

9. FUNKTIONEN DES KOCHFELDES

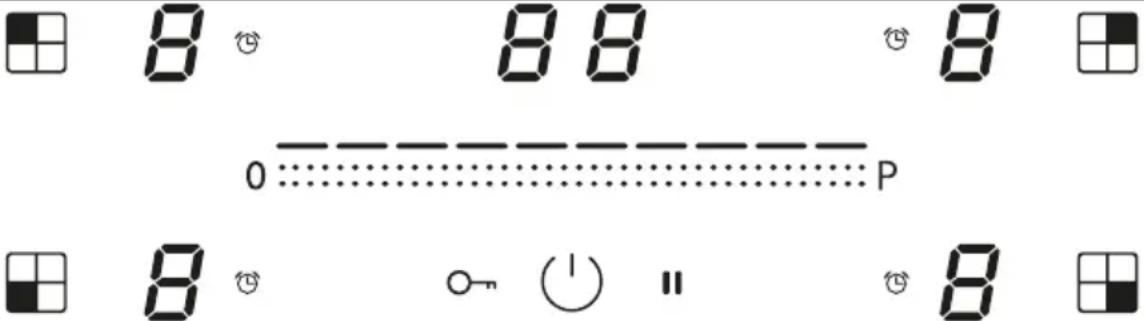

Sperren	Man kann die Funktionen des Kochfelds während des Gebrauchs sperren, um zum Beispiel das Kochfeld zu putzen.
	Zum Aktivieren/Deaktivieren: drücken Sie
Kindersicherung	Diese Funktion verhindert die versehentliche Bedienung des Geräts
	Zum Aktivieren: Schalten Sie das Kochfeld ein und drücken Sie 3 Sekunden lang auf eine beliebige Kochzone und blättern Sie dann langsam von 0 bis 9 auf der Leistungsleiste.Alle Digits zeigenDie beschriebenen Vorgänge müssen innerhalb von 10 Sekunden abgeschlossen sein.
	Zum Deaktivieren: Schalten Sie das Kochfeld ein und drücken Sie 3 Sekunden lang auf eine beliebige Kochzone und blättern Sie dann langsam von 9 bis 0 auf der Leistungsleiste.Alle Digits, die Lanzeigen, verschwinden.Die beschriebenen Vorgänge müssen innerhalb von 10 Sekunden abgeschlossen sein.
Boost-Funktion	Jede Kochzone kann für maximal 5 Minuten auf eine zusätzliche Leistungsstufe eingestellt werden.
	Um sie zu aktivieren: Eine der 4 Kochzonen auswählen und dann den Wert „Boost“ auf dem Scroll-tastenfeld auswählen. Das entsprechende Digit zeigt.
	Um sie zu deaktivieren: Einen der anderen Werte auf dem Scrolltastenfeld auswählen.
Timer der Kochberei-che	Der Timer ermöglicht das Abschalten einer bestimmten Kochzone nach Ablauf der eingestellten Zeit.Die Kochzonen können einzeln programmiert werden, da jede ihren eigenen Timer hat.
	Zum Aktivieren: Schalten Sie das Kochfeld ein und wählen Sie eine der 4 Kochzonen aus, indem Sie eine Farbe auf dem ausziehbaren Tastenfeld einstellen, dann drücken Sie die Digit-Tastem der Zone, um den Timer zu steuern und einen Wert einzustellen. Das Symbole der Kochzone leuchtet auf. Berühren Sie 5 Sekunden lang nichts, um die eingestellte Zeit zu bestätigen. auf dem Display im Timer-Kontrollbereich wird der Countdown angezeigt, der mit einem akustischen Alarm endet. Drücken Sie die Digit im Timer-Kontrollbereich, um den Alarm abzustellen.
	Zum Deaktivieren: Warten Sie, bis der Countdown abgelaufen ist, oder setzen Sie die Timerwerte zurück.
Timer (allgemein)	Alarm-Timer für den allgemeinen Gebrauch.
	Zum Aktivieren: Schalten Sie das Kochfeld ein, drücken Sie die Digit-Tasten der Zone, um den Timer zu steuern und stellen Sie einen Wert über die Scroll-Tastatur ein. Der Countdown endet mit einem akustischen Alarm. Drücken Sie die Digit im Timer-Kontrollbereich, um den Alarm abzustellen.
	Zum Deaktivieren: Warten Sie, bis der Countdown abgelaufen ist, oder setzen Sie die Timerwerte zurück.
Pausenfunktion	Diese Funktion erlaubt jede auf dem Kochfeld aktivierte Funktion in Pause zusetzen /neu zu starten, indem die für das Kochfeld zur Verfügung stehende Leistung reduziert wird und alle Funktionen auf Null gestellt werden.Während der Pause zeigen alle Digits , an um folgendes zu signalisieren:- Es wird keine Wärme in keiner der Kochzonen abgegeben.- Alle Funktionen und der Timer sind deaktiviert.
	Um sie zu aktivieren: Bei eingeschaltetem Kochfeld auf drücken und min. 1 Sekunde lang gedrückt halten.
	Um sie zu deaktivieren: ldrücken und min. 1 Sekunde lang gedrückt halten sowie mit dem Finger von Min. auf Max. auf dem Scrolltastenfeld gleiten, das eine Animation zeigt.
Abruffunktion	Diese Funktion wird verwendet, um die Betriebseinstellungen des Kochfelds bei einem unbeabsichtigten Halt abzurufen, indem auf lgedrückt wird.
	Um die Betriebseinstellungen bei ausgeschaltetem Kochfeld abzurufen, 6 Sekunden auf und dann 6 Sekunden auf ldrücken. Ein Piepton bestätigt den Vorgang.
	Wird bei ausgeschaltetem Kochfeld diese nicht innerhalb von 6 Sekunden wieder eingeschaltet, gehen die Einsellungen der vorhergehenden Funktionen verloren.
Aufwärmfunktion	Diese Funktion dient zum Aufwärmen eines Kochtopfes auf der höchsten Stufe, bevor man mit dem Kochen auf einer ausgewählten Stufe fortfährt. Die Dauer, für welche die Kochzone auf der höchsten Leistungsstufe gehalten wird, hängt von der eingestellten Endgarstufe ab. Siehe die Tabelle:
	Leistungsstufe Timer (Sekunden)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Nicht verfügbar
	Boost Nicht verfügbar
	Eine der 4 Kochzonen auswählen und den ausgewählten Wert (von 1 bis 8) 3 Sekunden auf dem Scrolltastenfeld gedrückt halten. Das Kochfeld hat für einen Zeitraum, der je nach zuvor eingestellter Kochleistung variiert, eine maximale Leistung und kehrt dann zu dem zu Beginn eingestellten Wert zurück. Die entsprechende Digit-Taste zeigt und den eingestellten Wert an.
Kombifunktion(„Brückenfunktion“)	Diese Funktion erlaubt, 2 Kochzonen zu koppeln, um sie wie eine einzige, größere Kochzone zu verwenden und zu kontrollieren. Das bietet die Möglichkeit, Töpfe mit breiteren Boden zu benutzen. Die auswählbaren Kochzonen für diese Funktion sind sowohl links als auch rechts.
	Zum Aktivieren: Drücken Sie beide Kochzonen gleichzeitig, bis eine Digit-Taste erscheint.Um die Leistung der Zone einzustellen, die im Kombimodus verwendet werden kann, verwenden Sie das Scrolltastenfeld.
	Um sie zu deaktivieren: Gleichzeitig die Tasten, die für die „Brückenfunktion“ verwendet wurden, drücken, bis die Symbole verschwinden.
	Wichtig! Das Kochfeld erkennt automatisch das Vorhandensein eines größeren Topfes, der zwei Kochzonen belegt, verwaltet die Zonen jedoch unabhängig voneinander, sofern die „Brückenfunktion“ nicht aktiviert ist.
Aufwärmfunktion	Diese Funktion dient dazu, gekochte Speisen warm zu halten.Zum Aktivieren/Deaktivieren: Wählen Sie eine Kochzone und wählen Sie 0 oder 1 auf dem Schieberegler, der die entsprechende Digit-Taste Anzeigt.
AUTO-Funktion	Diese Funktion erlaubt, den AUTO-Modus zu aktivieren, in dem das Kochfeld und die Dunstabzugshaube zusammen laufen. Wenn man das Kochfeld einschaltet, schalten sich automatisch die Lichter ein. Die Geschwindigkeitsstufe der Dunstabzugshaube wird automatisch eingestellt, wenn man die höchste Leistungsstufe in der Kochfeldzone benutzt.
	Koppelung von Kochfeld und DunstabzugshaubeVor dem Starten des Vorgangs den spezifischen Anleitungen aus den Betriebsanleitungen der anzukoppelnden Geräte folgen.Die Tasten “und” belausgeschaltetem Kochfeld gleichzeitig drücken und das Koppelungsverfahren wird aktiviert, was durch eine Animation angzeigt wird.ACHTUNG: nachdem das Verfahren aktiviert wurde, auf das Handbuch der Dunstabzugshaube Bezug nehmen und überprüfen, dass das K-Link-Koppelungsverfahren eingeschaltet wurde. Der Kopplungsvorgang dauert 2 Minuten. Wenn innerhalb dieses Zeit, kein Gerät erkannt wird, überprüfen, ob man vorher den Vorgang für die anzukoppelnden Geräte gestartet hat. Es ist möglich, dass die Höchstzahl an koppelbaren Geräten erreicht ist.Die Tasten “und” erneut zur Bestätigung drücken.

10. GARTABELLE

Leistungsstufe	Garmethode Zu verwenden zum
1	Schmelzen, leichtes Erhitzen Butter, Schokolade, Gelatine, Saucen
2	Schmelzen, leichtes Erhitzen Butter, Schokolade, Gelatine, Saucen
3	Auf Temperatur bringen Reis
4	Lange Garzeiten, reduzieren, dünsten Gemüse, Kartoffeln, Saucen, Obst, Fisch
5	Lange Garzeiten, reduzieren, dünsten Gemüse, Kartoffeln, Saucen, Obst, Fisch
6	Lange Garzeiten, Schmoren Nudeln, Suppe, Schmorfleisch
7	Leichtes Frittieren	Rösti (Kartoffelpuffer), Omeletts, panierte und ge-bratene Gerichte, Bratwurst
8	Ausbacken, Frittieren Fleisch, Pommes Frites
9	Schnelles Braten bei hohen Temperaturen Steaks
P	Schnelles Erhitzen	Wasser kochen

11. PERSONALISIERUNG DES BENUTZERMENÜS

Vor der Durchführung des Vorgangs wird empfohlen, den gesamten Absatz zu lesen.

- Drücken Sie .

- Drücken Sie erneut .

– Halten Sie weiter gedrückt und beginnen Sie, beginnend mit dem linken vorderen und weiter im Uhrzeigersinn nacheinander alle Digits der Kochzonen zu drücken.

Das hintere linke Digit zeigt als Alternative sowie eine Nummer von 0 bis 9 für den Menütyp.

Das vordere linke Digit zeigt eine Nummer, die von den in der Auswahl angegebenen Parametern abhängt.

– Drücken Sie die hintere linke Digit-Taste und wählen Sie eine Zahl auf der Einschalttaste, um den Menücode aufzurufen. - Drücken Sie die vordere linke Digit-Taste und wählen Sie eine Zahl auf der Einschalttaste, um einen Wert auszuwählen.

– Nach Eingabe des korrekten Werts für 2 Sekunden drücken.

– Um das Menü zu verlassen, drücken.

Wenn kein Vorgang ausgeführt wird, schließt sich das Benutzermenüs nach 1 Minute.

Schauen Sie in die folgende Tabelle für die Angaben:

Menünum-mer	Beschreibung Wert
U0 Menü für die Verwaltung der maxi-malen Leistung.		Es ist möglich, die gewählte maximale Absorption in Schritten von 0,1Kw auf die angegebene Mindestleistung zu reduzieren.
U2 Menü zum Einstellen des Audio-volumens der Tasten.		0 - Ton abgeschaltet1 - Min.3 - Max
U3 Menü zum Einstellen des Volumens des Summers für die Minu-ten.		0 - Ton abgeschaltet1 - Min.3 - Max
U4 Menü zum Einstellen der Display-Helligkeit.		0 - Max9 - Min.
U5 Menü zum Einstellen der Animati-on der Zeitkontrolle.		0 - Animation deaktiviert1 - Animation aktiviert
U6 Menü für die Topferkennungsfunk-tion.		0 - Nicht aktiviert1 - Aktiviert
U7 Menü zum Einstellen des Count-downs.		0 - Dauerblinken und Abschaltung1 - Zehn Mal Blinken und Abschaltung2 - Ein Mal Blinken und Abschaltung

12. LEISTUNGSMANAGEMENT-FUNKTION

„Dieses Produkt verfügt über eine elektronisch gesteuerte Leistungsmanagement-Funktion.

Siehe Illustration.

Diese Funktion steuert die Verteilung der maximalen Leistung von 3700 W auf die Kochzonen im Kombinationsmodus (1+2 und 3+4), um die Leistungsverteilung zu optimieren und eine Überlastung des Systems zu vermeiden.

Kochfeld auf maximaler Leistungsstufe - die Funktion verteilt die Leistung zwischen den Kochzonen und reduziert bei Bedarf automatisch die Leistung einer Kochzone (der letzte Befehl hat die höchste Priorität).

Kochfeld mit Leistungsbegrenzung - die Funktion verteilt die Leistung zwischen den Kochzonen und verhindert, dass die Leistung einer Kochzone den Grenzwert überschreitet (um die Leistung einer bestimmten Kochzone zu erhöhen, muss die für die andere Kochzone eingestellte Leistungsstufe manuell reduziert werden).

Beispiel:

Wenn die zusätzliche Leistungsstufe (Boost) (P) für Kochzone 1 gewählt wird, kann Kochzone 2 die Leistungsstufe 9 nicht gleichzeitig überschreiten und wird automatisch begrenzt.

13. LEITFADEN ZUR VERWENDUNG DER TÖPFE

Welche Töpfe zu verwenden sind

Nur Töpfe mit ferromagnetischem Boden verwenden, die für die Verwendung auf Induktionskochfeldern geeignet sind:

• Gusseisen
• Emaillierter Stahl
• Karbonstahl
• Rostfreier Stahl (auch nicht vollständig)
• Aluminium mit ferromagnetischer Beschichtung oder Boden mit ferromagnetischer Platte

Um die Eignung eines Topfes zu bestimmen, überprüfen, ob das Symbol (normalerweise auf dem Boden gestempelt) vorhanden ist. Es kann auch ein Magnet in die Nähe des Topfes gebracht werden. Bleibt er anhaftend, bedeutet dies, dass der Topf auf einem Induktionskochfeld verwendet werden kann.

Immer Töpfe mit einem flachen Boden verwenden, welche die Wärme gleichmäßig verteilen, um die Effizienz zu gewährleisten. Wenn der Boden nicht vollkommen eben ist, kann dies die Strom- und Wärmeleitung beeinträchtigen.

Verwendung von Töpfen

Mindestdurchmesser des Topfes/der Pfanne für verschiedene Kochzonen. Um die einwandfreie Funktion des Kochfeldes zu gewährleisten, muss der Topf einen oder mehrere der auf der Oberfläche des Kochfeldes angegebenen Referenzpunkte abdecken und einen geeigneten Mindestdurchmesser aufweisen. Immer jene Kochzone verwenden, die sich am besten für den Durchmesser des Topfbodens eignet.

Kochzone	Durchmesser des Topfbodens
	min (empfohlen)	max. (empfohlen)
Kombinierte Kochzone links/rechts	190 mm	230 mm
Einzeln	110 mm	190 mm

Leere Töpfe/Pfannen oder mit dünnem Boden

Verwenden Sie keine leeren Töpfe/Pfannen mit dünnem Boden auf dem Kochfeld, da dadurch die Temperatur nicht kontrolliert oder die Kochzone bei zu hoher Temperatur nicht automatisch ausgeschaltet werden kann. Es besteht die Gefahr, dass der Topf oder die Oberfläche des Kochfeldes beschädigt werden. Sollte dies eintreten, nichts berühren und abwarten, bis alle Komponenten abgekühlt sind.

Sollte eine Fehlermeldung auftreten, siehe Abschnitt „Problemlösung“.

Ratschläge/Empfehlungen Geräusche während des Betriebs

Bei Aktivierung einer Kochzone ertönt ein kurzer Summton. Diese Erscheinung ist typisch für Glaskeramikkochzonen und beeinflusst weder den Betrieb noch die Lebensdauer des Geräts. Das Geräusch kann je nach Art des verwendeten Topfs variieren. Bei einer starken Störung kann es sinnvoll sein, den Topf auszutauschen.

1. PROBLEMLÖSUNG

Fehlercode	Beschreibung Mögliche Fehlerursache Abhilfe
	Das Kochfeld schaltet sich nach 10 Sekunden ab.	Es wurde ein stetige Aktivierung der Tasten festgestellt.Es befindet sich Wasser oder ein Topf auf dem Bedienfeld.	Das Wasser bzw. den Topf von der Glaskeramikoberfläche und dem Bedienfeld entfernen.
ER21	Das Kochfeld schaltet sich aus.	Die Innentemperatur der elektronischen Komponenten ist zu hoch.	Das Kochfeld abkühlen lassen.Überprüfen, ob das Kochfeld über eine ausreichende Belüftung verfügt.Sollte der Fehler weiterhin bestehen, den Kundendienst kontaktieren.
E2	Die entsprechende Kochzone wird abgeschaltet.	Der Kochtopf ist leer oder nicht geeignet.Die Temperatur des Kochtopfes oder der Glaskeramikoberfläche ist zu hoch.Die Temperatur der elektronischen Komponenten ist zu hoch.	Das Kochfeld abkühlen lassen.Einen geeigneten Topf verwenden.Keine leeren Töpfe erhitzen.
E3	Die entsprechende Kochzone wird abgeschaltet.	Topf nicht geeignet.Der Kochtopf verliert seine magnetischen Eigenschaften und kann das Induktionskochfeld beschädigen.	Einen geeigneten Topf verwenden.Der Fehler wird nach 8 s automatisch behoben und die Kochzone kann erneut verwendet werden.Sollte es zu weiteren Störungen kommen, muss der Kochtopf ausgetauscht werden.Sollte der Fehler weiterhin bestehen, den Kundendienst kontaktieren.
E6	Die Kochzone lässt sich nicht einschalten.	Versorgungsspannung und/oder -Frequenz außerhalb des zulässigen Bereichs.	Die Netzspannung und/oder -Frequenz kontrollieren.Im Bedarfsfall den Kundendienst kontaktieren.
E8	Die Kochzonen schalten sich ab.	Lüfterstörung.Lüfter durch Staub oder Fäden verstopft.	Lüfter reinigen und eventuelle Fremdkörper entfernen.Sollte der Fehler weiterhin bestehen, den Kundendienst kontaktieren.
EH	Die entsprechende Kochzone wird abgeschaltet.	Der Temperaturfühler der Kochzone ist blockiert.Es wird keine ausreichende Temperaturänderung nach dem Einschalten des Kochfeldes erfasst.	Das Kochfeld abschalten und nachdem es abgekühlt ist erneut einschalten.Sollte der Fehler weiterhin bestehen, den Kundendienst kontaktieren.
U400	Überspannung durch falsch durchgeführten elektrischen Anschluss.		Das Kochfeld von der Stromversorgung trennen.Das Kochfeld nach dem gelieferten Schaltplan neu anschließen.Sollte der Fehler weiterhin bestehen, den Kundendienst kontaktieren.

E4/E5/E7/E9/ER20/ER22/ER31/ER36/ER40/ER47/EA

Das Kochfeld von der Stromversorgung trennen.Einige Sekunden abwarten und dann das Kochfeld wieder an die Stromversorgung anschließen.Sollte das Problem weiterhin bestehen, den Kundendienst kontaktieren und den am Display angezeigten Fehlercode angeben.

1. TECHNISCHE DATEN

		Einheit	Wert
Produkttyp			Integriertes Kochfeld
Abmessungen Breite mm			650
	Tiefe mm		510
	Höhe min./max. mm		53
Gesamtleistung W			7400

Parameter Wert
Versorgungsspannung/-frequenz	220-240 V, 50 Hz; 220 V; 60 Hz;2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Gewicht des Gerätes	12 kg

1. ENERGIEEFFIZIENZ DES KOCHFELDES

Anzahl Kochbereiche	4
Anzahl der kombinierbaren Kochzonen	1- Links
	1- Rechts
Kochtechnologie	Induktion
Abmessungen des kombinierbaren Kochzonen	Links 395 x 220 mm
Abmessungen des kombinierbaren Kochzonen	Rechts 395 x 220 mm
Stromverbrauch der kombinieren Kochzone	Links 192 Wh/kg
Stromverbrauch der kombinieren Kochzone	Rechts 192 Wh/kg
Energieverbrauch des Kochfeldes (elektrischer Betrieb)	189,7 Wh/kg

17. UMWELTASPEKTE

Entsorgung von Elektrogeräten

Das Symbol — auf dem Produkt oder auf der Verpackung weist darauf hin, dass das Produkt nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Produkt muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Produkts trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit aufgrund der nicht angemessenen Entsorgung zu vermeiden. Für weitere Informationen über das Recycling dieses Produktes an die Gemeinde, den örtlichen Abfallentsorgungsdienst oder den Händler, bei dem das Gerät gekauft wurde, wenden.

Entsorgung von Verpackungsmaterial

Die Materialien mit dem Symbol 📊 sind recyclingfähig. Das Verpackungsmaterial in den dafür vorgesehenen Containern für Recyclingmaterial entsorgen.

Energieeinsparung

Sie können täglich beim Kochen Energie sparen, indem Sie die folgenden Tipps befolgen.

• Nur die erforderliche Menge an Wasser erwärmen.
• Wenn möglich, die Töpfe immer mit dem Deckel abdecken.
• Den Topf auf die Kochzone stellen, bevor diese aktiviert wird. • Die kleineren Töpfe auf die kleineren Kochzonen stellen. • Die Töpfe direkt in der Mitte der Kochzone platzieren.

- Die Restwärme nutzen, um Lebensmittel warm zu halten oder zu schmelzen.

18. KONFORMITÄT

Produktinformation gemäß Verordnung Nr. 66/2014

Bezugsnormen:

EN/IEC 60350-2

EN/IEC 50564

Dieses Gerät wurde gemäß den EWG-Richtlinien entworfen, hergestellt und vermarktet.

„Die technischen Daten sind auf dem Typenschild auf der Unterseite des Produkts angegeben.“

1. SICHERHEITSHINWEISE

3. ELEKTRISCHER ANSCHLUSS
