FMA 654 I F KL BK - Cocina FRANKE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina empotrada
Marca	Franke
Modelo	FMA 654 I F KL BK
Color	Negro
Dimensiones (Al x An x Pr)	59,5 x 59,5 x 54,8 cm
Peso neto	Aproximadamente 38 kg
Alimentación eléctrica	230 V / 50 Hz / 16 A
Tipo de cocción	Horno eléctrico multifunción + placa de inducción (según variante)
Funciones del horno	Calor giratorio, convección natural, grill, descongelación, calor pulsante
Capacidad del horno	Aproximadamente 65 litros
Limpieza	Por pirólisis (autolimpiante)
Seguridad	Bloqueo infantil, apagado automático, seguridad de vidrio frío
Índice de reparabilidad	7,8/10
Piezas de repuesto disponibles	Resistencias, vidrio interior, junta de puerta, mandos
Garantía	2 años (piezas y mano de obra)
Certificaciones	CE, NF
Consumo energético	Clase A+

Preguntas frecuentes - FMA 654 I F KL BK FRANKE

¿Cuáles son las dimensiones exactas del aparato para el empotramiento?

Las dimensiones totales son 59,5 cm de altura, 59,5 cm de ancho y 54,8 cm de profundidad. Prevea un espacio de empotramiento de aproximadamente 60 x 60 x 55 cm.

¿El aparato funciona a 230 V estándar?

Sí, está diseñado para una alimentación de 230 V / 50 Hz y requiere un circuito de 16 A protegido por disyuntor.

¿Cómo usar la función de pirólisis para limpiar el horno?

La pirólisis calienta el horno a alta temperatura (aproximadamente 500°C) para quemar los residuos. Solo hay que seleccionar el programa de pirólisis, bloquear la puerta y esperar el final del ciclo (aproximadamente 2 horas). No usar productos químicos.

¿Cuáles son los modos de cocción disponibles?

Los modos incluyen: calor giratorio, convección natural, grill, grill ventilado, descongelación, calor pulsante y mantenimiento en caliente.

¿Puedo usar recipientes de aluminio en el horno?

Sí, pero evite el contacto directo con las paredes. Prefiera los recipientes de vidrio, cerámica o acero inoxidable para una mejor distribución del calor.

¿Cómo cambiar la bombilla del horno?

Desenchufe el aparato, retire la tapa de vidrio (gírela) y desenrosque la bombilla (tipo G9, 40 W máx.). Reemplácela por una bombilla nueva idéntica.

¿La placa de cocción es compatible con todas las ollas?

Para inducción, use utensilios con fondo ferromagnético (acero, hierro fundido). Verifique con un imán.

¿Qué hacer si el horno no calienta?

Verifique la alimentación eléctrica, el disyuntor y la programación del reloj. Si el problema persiste, contacte al servicio postventa.

¿Cómo activar el bloqueo infantil?

Presione simultáneamente las teclas 'menos' y 'más' durante 3 segundos hasta que se muestre un símbolo de bloqueo. Para desactivar, repita la misma operación.

¿Dónde encontrar piezas de repuesto para este aparato?

Las piezas de repuesto (resistencias, vidrio, juntas) están disponibles en los distribuidores autorizados Franke o en sitios especializados en electrodomésticos. Tenga a mano el número de modelo.

MANUAL DE USUARIO FMA 654 I F KL BK FRANKE

1. EFICIENCIA ENERGÉTICA DE LA PLACA DE COCCIÓN

1. INFORMACIÓN DE SEGURIDAD

Para su propia seguridad y para garantizar el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a terceros. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato. Estas placas de cocción disponen de sistemas de inducción conformes con los requisitos de las Directivas EMC y EMF y no deberían interferir con otros aparatos electrónicos. Los portadores de marcapasos o de otros dispositivos electrónicos deben consultar con su médico o con el fabricante del dispositivo implantado para determinar si es lo suficientemente resistente a las interferencias.

Las conexiones eléctricas deben ser realizadas por un técnico cualificado. Antes de efectuar la conexión eléctrica, lea la sección CONEXIÓN ELÉCTRICA.

Para los aparatos con cable de alimentación, los bornes o la sección de hilos entre el punto de fijación del cable y los bornes deben disponerse de manera que sea posible extraer el conductor bajo tensión aguas arriba del cable de tierra en caso de que se suelte de su fijación.

• El fabricante no se hace responsable de los daños provocados por una instalación o uso incorrecto.
• Controle que la alimentación de red coincida con la indicada en la placa de datos fijada en el interior del producto.
• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normas sobre sistemas de cableado.
• Para los aparatos de Clase I, compruebe que la red de alimentación de la casa tenga una conexión a tierra adecuada.
• Si el cable de alimentación está dañado, para evitar riesgos o situaciones peligrosas, pida su sustitución al fabricante, a un centro de asistencia autorizado o a un técnico cualificado.

ADVERTENCIA: Antes de instalar el aparato, retire la película protectora.

- Utilice solo los tornillos y los demás herrajes suministrados con el aparato.

ADVERTENCIA: No instalar los tornillos o elementos de sujeción según se describe en estas instrucciones puede comportar riesgos de descargas eléctricas.

• La limpieza y el mantenimiento no deben ser llevados a cabo por niños, a menos que sean vigilados por un adulto.
• Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.
• Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin experiencia ni conocimientos, a menos que sean vigilados atentamente e instruidos sobre el uso seguro del aparato por parte de una persona responsable de su seguridad.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. No deje que los niños jueguen con el aparato.

ADVERTENCIA: El aparato y sus partes accesibles se calientan mucho durante el uso.

Tenga mucho cuidado de no tocar la superficie de las zonas de cocción.

Mantenga alejados a los niños menores de 8 años, a menos que estén constantemente vigilados.

ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar el riesgo de descargas eléctricas.

• No toque el aparato con las manos u otras partes del cuerpo húmedas.
• No utilice limpiadores de vapor para limpiar el aparato.
• No apoye objetos metálicos, como cuchillos, tenedores, cucharas y tapas, sobre la superficie de la placa de cocción, ya que pueden sobrecalentarse.
• Después del uso, apague la placa de cocción con el correspondiente mando; no confíe en los sensores de presencia de recipiente.

ADVERTENCIA: Cuando cocine con grasa o aceite, esté siempre pendiente de la placa de cocción ya que estos productos se inflaman con facilidad y pueden ser peligrosos. No intente apagar NUNCA las llamas con agua; apague el aparato y sofoque las llamas, por ejemplo, con una tapa o una manta ignífuga.

ATENCIÓN: El proceso de cocción debe vigilarse siempre. Si el proceso de cocción es corto, debe vigilarse ininterrumpidamente.

- El aparato no está diseñado para que se ponga en marcha mediante un temporizador externo ni con un sistema de mando a distancia separado.

ADVERTENCIA: Peligro de incendio: No coloque objetos en las superficies de cocción.

- El aparato se debe instalar de modo que se pueda desconectar de la alimentación eléctrica con una abertura entre los contactos (3 mm) que garantice la desconexión completa en condiciones de sobrecarga de categoría III.

- El aparato nunca debe estar expuesto a agentes atmosféricos (lluvia, sol).

- Mantenga todo el material de embalaje fuera del alcance de los niños y de animales domésticos.

- Asegúrese de que el aparato esté conectado directamente a una toma de corriente.

- No utilice adaptadores, tomas múltiples o prolongaciones para conectar el aparato.

- No utilice nunca el aparato para fines distintos para los que ha sido diseñado.

- Las freidoras deben ser constantemente monitoreadas durante su uso: el aceite sobrecalentado podría incendiarse.

- No ponga en marcha el aparato con un temporizador externo ni con un sistema de mando a distancia separado.

• No utilice la placa de cocción como superficie de trabajo o apoyo.
• No acerque al aparato telas u otros materiales inflamables hasta que todos los componentes se hayan enfriado completamente para evitar el riesgo de incendios.
• No apoye objetos metálicos, como cuchillos, tenedores, cucharas y tapas, sobre la superficie de la placa de cocción, ya que pueden sobrecalentarse.
• El aparato no debe instalarse nunca detrás de una puerta decorativa para evitar que se sobrecaliente.
• No se suba encima del aparato ya que se puede dañar.
• No apoye recipientes en el borde de la placa de cocción porque se podrían dañar las juntas de silicona.

Declaración de conformidad

El fabricante declara que este aparato con funcionalidad radio cumple con la directiva 2014/53/EU.

El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección Internet, realizando una búsqueda por código de producto:

https://www.franke.com/

Este código se encuentra en la etiqueta colocada dentro del producto.

Bandas de frecuencia	Potencia máxima transmitida
2,4 GHz 2	mW máx.

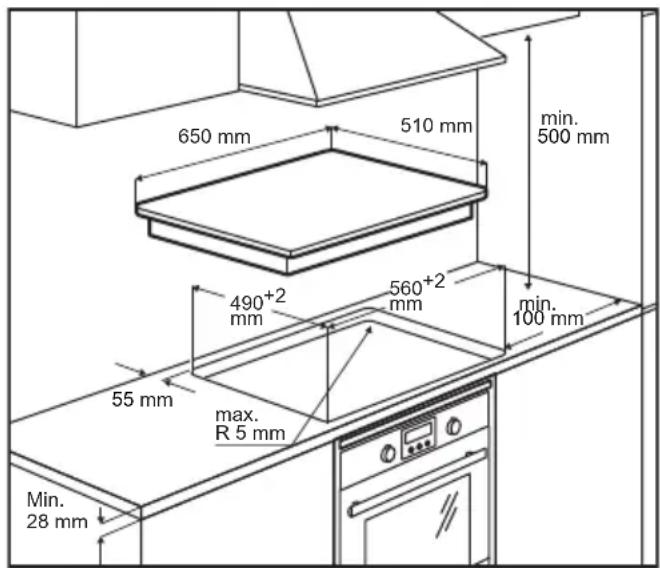

2. INSTALACIÓN

La instalación debe realizarse de acuerdo con las leyes, ordenanzas, directivas y normas en vigor en el país de uso del aparato (reglamentos sobre seguridad de las instalaciones eléctricas, correcto reciclado de los componentes, etc.).

• Para más información sobre la instalación, consulte las instrucciones de montaje.
• No aplique sellador de silicona entre el aparato y la encimera.
• Compruebe que el espacio debajo de la placa de cocción sea suficiente para garantizar una correcta circulación del aire. Consulte las instrucciones de montaje.
• La parte inferior del aparato puede calentarse mucho. Si el aparato se instala sobre cajones, monte un panel de separación ignífugo debajo del aparato para evitar que se pueda acceder a la parte inferior. Consulte las instrucciones de montaje.
• La ventilación del aparato debe cumplir con las instrucciones del fabricante.
• Crear una abertura frontal de al menos 28 cm² en el bloque de la cocina que debe albergar la placa de cocción para permitir la correcta ventilación del producto.

Requisitos del mueble de la cocina

• Si el aparato se monta sobre materiales inflamables, es necesario respetar escrupulosamente las directrices y los reglamentos relativos a las instalaciones de baja tensión así como las normas de prevención de incendios.
• En el caso de las unidades empotradas, los componentes (plástico y madera chapada) deben aplicarse con adhesivos resistentes al calor (mín.

85 °C): el uso de materiales y adhesivos inadecuados puede provocar la deformación o el desprendimiento de los componentes.

- Se permite aplicar perfiles de madera maciza alrededor de la encimera detrás del aparato, siempre que se respeten las distancias mínimas indicadas en los esquemas de instalación.

• Para más información sobre la instalación, consulte las instrucciones de montaje.
• Si debajo de la placa de cocción no hay un horno, monte un panel de separación debajo del aparato, según se ilustra en las instrucciones de montaje.

3. CONEXIÓN ELÉCTRICA

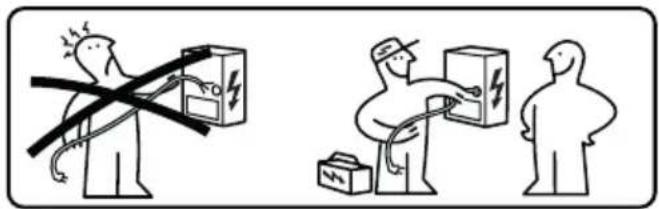

ADVERTENCIA: Todas las conexiones eléctricas deben ser realizadas por un instalador autorizado.

• Antes de realizar las conexiones, compruebe que la tensión nominal del aparato, indicada en la placa de datos, corresponda con la tensión de la red de alimentación. La placa de datos está colocada en el lado inferior de la placa de cocción.
• Siga el esquema de conexión (ubicado en el lado inferior de la placa de cocción).
• Utilice exclusivamente componentes originales, suministrados por el servicio de recambios.
• El aparato se suministra con cable de conexión.
• Si el cable de alimentación está dañado, sustitúyalo con el correspondiente recambio original. Comuníquese con el Servicio de Asistencia.

¡Atención! ¡No efectúe soldaduras en los cables!

Conexión eléctrica

• Las conexiones eléctricas deben ser realizadas por un técnico especializado.
• Este aparato tiene una conexión tipo "Y" con un cable tipo H05V2V2-F. Sección mín. de los conductores: 5x2,5 mm².
• Para acceder a los bornes de conexión, hay que quitar la tapa de la caja de conexiones.
• Compruebe que las características de la instalación eléctrica doméstica (tensión, potencia máxima y corriente) sean compatibles con las del aparato.
• Conecte el aparato como se muestra en el esquema (de acuerdo con las normas de referencia para la tensión de red vigentes a nivel nacional).

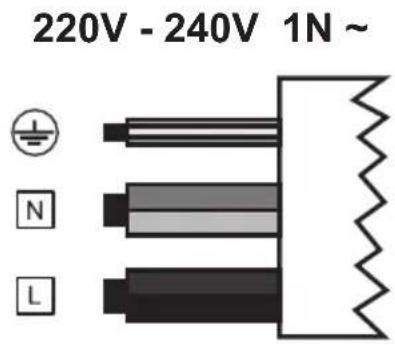

Esquema de conexión

L Negro
L Marrón
N Azul
N Gris
	Amarillo/Verde

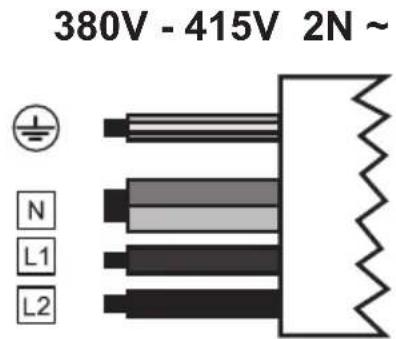

L1 Marrón
L2 Negro
N Azul
N Gris
	Amarillo/Verde

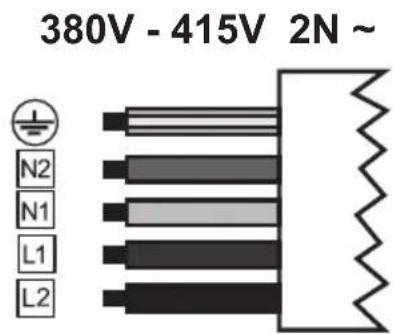

L1 Marrón
L2 Negro
N1 Azul
N2 Gris
	Amarillo/Verde

4. LIMPIEZA Y MANTENIMIENTO

• No use nunca esponjas abrasivas, lana de acero, ácido clorhídrico ni otros productos que puedan rayar la superficie o dejar marcas en ella.
• No consuma los alimentos que caigan accidentalmente o se depositen sobre la superficie o sobre los elementos funcionales o estéticos de la placa de cocción.
• Apague o desconecte el aparato de la red eléctrica antes de efectuar cualquier operación de limpieza o mantenimiento.
• Limpie el aparato después de cada uso para evitar que los residuos de comida se carbonicen. Limpiar la suciedad incrustada o carbonizada requiere más esfuerzo.
• Para limpiar la suciedad diaria, use un paño suave o una esponja y un detergente adecuado. Siga los consejos del fabricante con respecto a los detergentes que debe utilizar. Se aconseja usar detergentes neutros.
• Quite los restos de suciedad incrustada, por ejemplo, la leche derramada durante la ebullición, con un rascador adecuado para vitrocerámica mientras la placa de cocción aún está caliente. Siga los consejos del fabricante con respecto a los rascadores que debe utilizar.
• Quite los restos de alimentos que contienen azúcar, por ejemplo mermelada derramada durante la cocción, con un rascador adecuado para vitrocerámica mientras la placa de cocción aún está caliente. Estos residuos, si no se quitan, pueden dañar la superficie de vitrocerámica.
• Quite cualquier resto de plástico fundido con un rascador adecuado para vitrocerámica mientras la placa de cocción aún está caliente. Estos residuos, si no se quitan, pueden dañar la superficie de vitrocerámica.
• Quite las manchas de cal con una pequeña cantidad de solución antical, por ejemplo, vinagre o zumo de limón, una vez que la placa de cocción se haya enfriado. Luego, limpie de nuevo con un paño húmedo.
• No corte ni prepare alimentos sobre la superficie ni deje caer objetos duros sobre ella. No arrastre recipientes ni vajilla sobre la superficie.
• No utilice limpiadores de vapor.

Mantenimiento y reparación

• Asegúrese de que el mantenimiento de los componentes eléctricos sea realizado exclusivamente por el fabricante o por técnicos del servicio de asistencia.
• Asegúrese de que los cables dañados sean sustituidos exclusivamente por el fabricante o por técnicos del servicio de asistencia.

En caso de avería, intente encontrar la solución consultando las indicaciones proporcionadas en la guía de solución de problemas. Si no puede resolver el problema, por favor comuníquese con el Servicio de Asistencia.

y sus datos de contacto. Cuando contacte con el Servicio de Asistencia, proporcione la siguiente información:

• tipo de avería
• modelo del dispositivo (Art./Cód.)
• número de serie (S.N.)

Esta información se encuentra en la placa de datos. La placa de datos está colocada en el fondo del aparato.

En caso de uso inadecuado del aparato o de instalación no realizada por un instalador autorizado, es posible que tenga que pagar la visita del técnico del Servicio de Asistencia o del vendedor, incluso durante el período de validez de la garantía.

5. DESCRIPCIÓN DEL PRODUCTO

Disposición de la placa de cocción

1	Zona de cocción individual (197x220 mm) 2100 W, con función Booster de 3000 W
2	Zona de cocción individual (197x220 mm) 2100 W, con función Booster de 3000 W
3	Zona de cocción individual (197x220 mm) 2100 W, con función Booster de 3000 W
4	Zona de cocción individual (197x220 mm) 2100 W, con función Booster de 3000 W
5	Panel de mandos

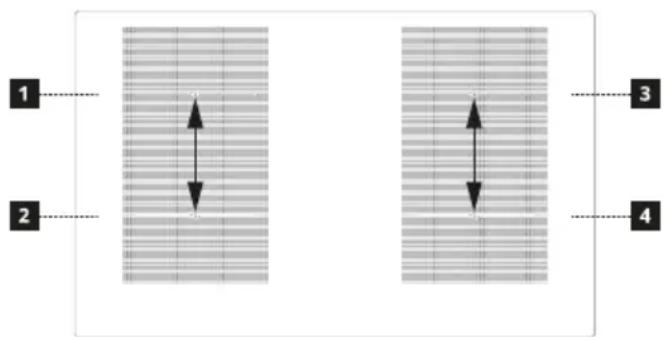

1 + 2	Zona de cocción combinable (395 x 220 mm) 3000 W, con función Booster 3700 W.
3 + 4	Zona de cocción combinable (395 x 220 mm) 3000 W, con función Booster 3700 W.

INDICADORES

Detección de la presencia del recipiente

Cada zona de cocción está equipada con un sistema que detecta la presencia de un recipiente en la placa de cocción. El sistema de detección reconoce los recipientes con una base magnetizable adecuada para usarse en placas de cocción por inducción.

Si el recipiente se quita durante el funcionamiento o si se usa un recipiente no adecuado, en la pantalla se visualiza el símbolo

Indicador de calor residual

La indicación de calor residual es una función de seguridad que señala que la superficie de la zona de cocción aún está a una temperatura igual o superior a 50 °C y que, por lo tanto, puede causar quemaduras si se toca con las manos desnudas. El dígito de la zona de cocción correspondiente muestra H

6. PANEL DE MANDOS

1	Encendido/Apagado
2	Tecla de la función Pausa
3	Tecla de la función Bloqueo teclado
4	Teclado de desplazamiento
5	Símbolo del temporizador
6	Indicador del nivel de potencia
7	Control del temporizador e indicador del tiempo de cocción
8	Indicador zona de cocción

Las zonas de cocción pueden ser activadas pulsando el dígito de referencia 8

El dígito se enciende de modo más intenso para confirmar la operación.

Cuando se coloca un recipiente encima de una de las 4 zonas de cocción, la placa de cocción detecta automáticamente su presencia e ilumina el dígito correspondiente para activarlo.

Si no hay recipientes u otros objetos encima de la zona de cocción, los dígitos no son visibles.

En el panel de mandos, las funciones que se pueden seleccionar son siempre aquellas visibles pero iluminadas con intensidad baja. Seleccione las funciones tocando el símbolo correspondiente.

7. LIMITACIÓN DE LA POTENCIA

Cuando el aparato se conecta por primera vez a la red eléctrica doméstica, el instalador debe ajustar la potencia de las zonas de cocción en función de la capacidad real de la instalación eléctrica de la vivienda.

Si esto no es necesario, se puede encender directamente la placa de cocción pulsando o, en alternativa, accediendo al menú según el procedimiento descrito a continuación.

Antes de realizar el procedimiento se aconseja leer todo el apartado.

Conecte la placa de cocción a la red eléctrica doméstica.

• Pulse .
• Pulse de nuevo ⏻
• Manteniendo pulsado ||comience a pulsar el dígito de las zonas de cocción procediendo en sentido antihorario, empezando por el delantero a la derecha.

El dígito trasero izquierdo indica y un número que indica el tipo de menú. El dígito delantero izquierdo indica un número que depende de los parámetros indicados en la selección.

Seleccione el dígito con y pulse "8" en la barra de potencia.

Seleccione el dígito delantero izquierdo y seleccione la configuración correcta.

Consulte la tabla siguiente para las especificaciones:

Valor en el teclado de desplazamiento	KW	Notas
0	7,4	Configuración inicial estándar
1	4
2	2,5
3	6

Una vez introducido el valor correcto, confirme tocando y manteniendo pulsado durante 2 segundos.

8. FUNCIÓN DEMO

La función DEMO permite utilizar el producto en todas sus funciones sin que esté funcionando realmente.

Conecte la placa de cocción a la red eléctrica doméstica.

• Pulse ⏻
• Pulse de nuevo ⏻

- Manteniendo pulsado ||comience a pulsar el dígito de las zonas de cocción procediendo en sentido antihorario, empezando por el delantero a la derecha.

El dígito trasero izquierdo indica y un número que indica el tipo de menú. El dígito delantero izquierdo indica un número que depende de los parámetros indicados en la selección.

Seleccione el dígito con y pulse "6" en la barra de potencia.

Seleccione el dígito delantero izquierdo y seleccione la configuración correcta.

Consulte la tabla siguiente para las especificaciones:

Valor en el tecla-do de desplaza-miento

-Notas

0	Función DEMO desactivada
1	Función DEMO activada

Una vez introducido el valor correcto, confirme tocando y manteniendo pulsado durante 2 segundos.

9. FUNCIONES PLACA DE COCCIÓN

0
Bloqueo	Es posible bloquear las funciones de la placa de cocción durante el uso, por ejemplo para limpiar la placa de cocción.
	Para activar/desactivar: pulse
Dispositivo de seguridad para niños	Esta función impide el encendido accidental del aparato
	Para activar: encienda la placa de cocción y pulse cualquier zona de cocción durante 3 segundos, después deslice lentamente la barra de potencia de 0 a 9.Todos los dígitos indicanLas operaciones descritas deben ser completadas en un tiempo de 10 segundos.
	Para desactivar: encienda la placa de cocción y pulse cualquier zona de cocción durante 3 segundos, después deslice lentamente la barra de potencia de 9 a 0.Todos los dígitos que indican desaparecen.Las operaciones descritas deben ser completadas en un tiempo de 10 segundos.
Función Boost	Cada zona de cocción podrá ser configurada a un nivel de potencia adicional por un tiempo máximo de 5 minutos.
	Para activar: seleccione una de las 4 zonas de cocción y seleccione el valor “Boost” en el teclado de desplazamiento. El dígito correspondiente indica.
	Para desactivar: seleccione uno de los otros valores posibles en el teclado de desplazamiento.
Temporizador de las zonas de cocción	El temporizador permite apagar una zona de cocción específica una vez transcurrido el tiempo programado.Las zonas de cocción pueden ser programadas individualmente, puesto que cada una dispone de un temporizador.
	Para activar: encienda la placa de cocción y seleccione una de las 4 zonas de cocción ajustando un color en el teclado de desplazamiento, a continuación pulse los dígitos de la zona para controlar el temporizador y vuelva a ajustar un valor mediante el teclado de desplazamiento. El símbolo de la zona de cocción se ilumina. No toque nada durante 5 segundos para confirmar el tiempo configurado.La pantalla de la zona de control del temporizador muestra la cuenta atrás que finaliza con un aviso acústico. Pulse los dígitos de la zona para el control del temporizador para silenciar la alarma.
	Para desactivar: espere hasta el final de la cuenta regresiva o lleve a cero los valores del temporizador.
Temporizador (genérico)	Temporizador con alarma de uso genérico.
	Para activar: encienda la placa de cocción, pulse los dígitos de zona para el control del temporizador y ajuste un valor mediante el teclado de desplazamiento. La cuenta atrás termina con un aviso acústico. Pulse los dígitos de la zona para el control del temporizador para silenciar la alarma.
	Para desactivar: espere hasta el final de la cuenta regresiva o lleve a cero los valores del temporizador.
Función Pausa	Esta función permite pausar/reactivar cualquier función activa en la placa de cocción, reduciendo la potencia disponible en la zona de cocción y poniendo a cero todas las funciones.Durante la pausa, todos los dígitos indican para señalar que:- No se produce energía en ninguna de las zonas de cocción.- Todas las funciones y el temporizador están desactivados.
	Para activar: con la placa de cocción en funcionamiento, pulse y mantenga pulsado por al menos 1 segundo.
	Para desactivar: pulse y mantenga pulsado por al menos 1 segundo y haga recorrer el dedo desde el mínimo al máximo a lo largo del teclado de desplazamiento que muestra una animación.
Función de Recuperación	Esta función se utiliza para recuperar los ajustes de funcionamiento de la placa de cocción en caso de apagado accidental usando
	Con la placa de cocción apagada, para recuperar los ajustes pulse en 6 segundos, luego pulse en 6 segundos. Se emite un pitido para confirmar la operación.
	Cuando la placa de cocción está apagada, si no es reencendida en 6 segundos se pierden los ajustes de las funciones anteriores.
Función calentamiento	Esta función se utiliza para calendar un recipiente a la potencia máxima antes de continuar con la cocción a un nivel seleccionado. El intervalo de tiempo en el que la zona de cocción se mantiene a la potencia máxima depende del nivel de cocción ajustado. Consulte la tabla:
	Nivel de potencia Temporizador (segundos)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 No disponible
	Boost No disponible
	Seleccione una de las 4 zonas de cocción y pulse y mantenga pulsado por 3 segundos el valor seleccionado (de 1 a 8) en el teclado de desplazamiento. La placa de cocción tendrá un pico de potencia máxima por un periodo de tiempo que varía en base a la potencia de cocción ajustada antes, luego regresará al valor ajustado al inicio. El dígito correspondiente indica y el valor ajustado.
Modo combinado (función “puente”)	Esta función permite conectar 2 zonas de cocción para usarlas y controlarlas como una única y más amplia zona de cocción. Esto permite utilizar recipientes con un fondo más amplio. Las zonas de cocción seleccionables para esta función son tanto las de la izquierda como las de la derecha.
	Para activar: pulse simultáneamente ambas zonas de cocción hasta que un dígito indica. Para ajustar la potencia de la zona utilizable en modalidad combinada use el teclado de desplazamiento.
	Para desactivar: pulse simultáneamente las teclas utilizadas para activar la función “puente”, hasta que los símbolos desaparecen.
	¡Importante! La placa de cocción reconoce automáticamente la presencia de una olla más grande que ocupa dos zonas de cocción, pero manejará las zonas de manera independiente a menos que no esté activada la función “puente”.
Función calentamiento	Esta función sirve para mantener calientes los alimentos cocinados. Para activar/desactivar: seleccione una zona de cocción y seleccione 0 o 1 en la barra de desplazamiento visualizando en el dígito correspondiente.
Función AUTOMÁTICO	Esta función permite activar el modo AUTOMÁTICO en el que la placa y la campana funcionan de modo coordinado. Accediendo a la placa se encienden automáticamente las luces. La velocidad de la campana será ajustada automáticamente utilizando el nivel de potencia más alto presente en las zonas de la placa de cocción.
	Emparejamiento Placa-CampanaAntes de activar el procedimiento, seguir las indicaciones específicas de los manuales de los dispositivos a emparejar.Con la placa apagada pulse simultáneamente las teclas “ Oy “” y el procedimiento de emparejamiento se activará visualizando una animación en la pantalla.ATENCIÓN: una vez activado el procedimiento, consulte el manual de la campana y compruebe que el procedimiento de emparejamiento K-Link se ha activado.El procedimiento de emparejamiento tarda 2 minutos. Cuando en este intervalo de tiempo no se reconozca ningún dispositivo, es preciso comprobar si se ha activado anteriormente el procedimiento de los dispositivos a emparejar. Puede ser que se haya alcanzado el límite máximo de los dispositivos emparejables.Pulse nuevamente las teclas “ Oy “” para confirmar.

10. TABLA DE COCCIÓN

Nivel de potencia	Método de cocción Usar para
1	Derretir, calentar ligeramente Mantequilla, chocolate, gelatina, salsas
2	Derretir, calentar ligeramente Mantequilla, chocolate, gelatina, salsas
3	Llevar a temperatura Arroz
4	Cocción larga, espesar, guisar Verduras, patatas, salsas, fruta, pescado
5	Cocción larga, espesar, guisar Verduras, patatas, salsas, fruta, pescado
6	Cocción larga, estofar Pasta, sopas, carne estofada
7	Fritura ligera Rösti (torta de patatas), tortillas, alimentos rebozados y fritos, salchichas
8	Fritura, fritura por inmersión Carne, patatas fritas
9	Fritura rápida a temperatura alta	Bistecs
P	Calentamiento rápido	Hervir agua

11. PERSONALIZACIÓN DEL MENÚ DE USUARIO

Antes de realizar el procedimiento se aconseja leer todo el apartado.

- Manteniendo pulsado comience a pulsar el dígito de las zonas de cocción procediendo en sentido horario, empezando por el delantero a la izquierda.

El dígito trasero izquierdo indica alternativamente y un número de 0 a 9 que indica el código del menú.

El dígito delantero izquierdo indica un número que depende de los parámetros indicados en la selección.

• Pulse el dígito trasero izquierdo y seleccione un número en la barra de encendido para acceder al código del menú. – Pulse el dígito delantero izquierdo y seleccione un número en la barra de potencia para seleccionar un valor.

- Una vez introducido el valor correcto, confirme tocando y manteniendo pulsado durante 2 segundos.

- Para salir del menú sin guardar, pulse .

Cuando no se realiza ninguna operación, el menú de usuario se cierra al cabo de 1 minuto.

Consulte la tabla siguiente para las especificaciones:

Código del menú	Descripción Valor
U0	Menú de gestión de la potencia máxima.	Es posible disminuir la absorción máxima seleccionada en pasos de 0,1Kw hasta la potencia mínima declarada.
U2 Menú de control del volumen acústico de las teclas.		0 - Sonido desactivado1 - Mín.3 - Máx
U3 Menú de control del volumen del zumbador cuentaminutos.		0 - Sonido desactivado1 - Mín.3 - Máx
U4 Menú de control del nivel de brillo de la pantalla.		0 - Máx9 - Mín.
U5 Menú de control de la animación de la cuenta atrás.		0 - Animación desactivada1 - Animación activada
U6 Menú de la función de detección presencia recipiente.		0 - No activa1 - Activa
U7	Menú de gestión de la cuenta atrás.	0 - Parpadeo continuo y apagado1 - Diez parpadeos y apagado2 - Un parpadeo y apagado

12. FUNCIÓN DE GESTIÓN DE LA POTENCIA

Este producto está equipado con una función de gestión de la potencia con control electrónico.

Véase figura.

Esta función controla la entrega de la potencia máxima de 3700 W entre las zonas de cocción utilizadas en el modo combinado (1+2 y 3+4), optimizando la distribución de potencia y evitando situaciones de sobrecarga del sistema.

Placa de cocción al máximo nivel de potencia: la función distribuye la potencia entre las zonas de cocción y, si es necesario, reduce automáticamente la potencia de una zona de cocción (al último mando se le asigna la máxima prioridad).

Placa de cocción con limitación de potencia: la función distribuye la potencia entre las zonas de cocción e impide que se configure la potencia de una zona de cocción a un nivel superior al límite previsto (para aumentar la potencia de una determinada zona de cocción, es necesario reducir manualmente el nivel de potencia configurado para la otra).

Ejemplo:

Si se selecciona el nivel de potencia adicional (boost) (P) para la zona de cocción 1, la zona de cocción 2 no puede superar simultáneamente el nivel de potencia 9 y se limitará automáticamente.

13. GUÍA PARA EL USO DE LOS RECIPIENTES

Qué recipientes utilizar

Utilice solo recipientes cuya base sea de un material ferromagnético adecuado para las placas de cocción por inducción:

• hierro fundido
• acero esmaltado
• acero al carbono
• acero inoxidable (también no completamente)
• aluminio con revestimiento ferromagnético o base con placa ferromagnética

Para determinar si un recipiente es adecuado, controle que lleve el símbolo (generalmente grabado en la base).

También puede acercar un imán a la base del recipiente. Si se queda pegado, significa que el recipiente se puede utilizar en una placa de cocción por inducción.

Para garantizar una óptima eficiencia, utilice siempre recipientes con la base lo más plana posible y que distribuya el calor de manera uniforme. Una base que no sea perfectamente plana puede afectar la conducción de la potencia y del calor.

Cómo utilizar las ollas

Diámetro mínimo de la olla/sartén para las diferentes zonas de cocción.

Para garantizar que la placa de cocción funcione correctamente, el recipiente debe cubrir uno o más puntos de referencia presentes en la superficie de la placa de cocción y debe tener un diámetro mínimo adecuado.

Utilice siempre la zona de cocción que mejor se adapte al diámetro de la base del recipiente.

Zonas de cocción	Diámetro de la base del recipiente
	∅ min. (recomen-dado)	∅ máx. (aconseja-do)
Combinada izquier-da/derecha	190 mm	230 mm
Individuales	110 mm	190 mm

Ollas/sartenes vacías o con fondo fino

No usar ollas/sartenes vacías o con fondo fino en la placa de cocción porque esto no permitiría controlar la temperatura o apagar automáticamente la zona de cocción si la temperatura es demasiado elevada, con el riesgo de dañar la olla o la superficie de la placa de cocción.

Si esto sucede, no toque nada y espere a que todos los componentes se enfríen.

Si aparece un mensaje de error, consulte la sección "Solución de problemas".

Consejos/sugerencias

Ruidos durante el funcionamiento

Cuando se activa una zona de cocción, es posible que se oiga un breve zumbido. Este fenómeno es típico de las zonas de cocción de vitrocerámica y no afecta ni el funcionamiento ni la vida útil del aparato. El ruido depende del tipo de recipiente utilizado. Si el ruido es muy fuerte, puede ser necesario cambiar el recipiente.

1. SOLUCIÓN DE PROBLEMAS

Código de error	Descripción Posible causa del error Solución
	La placa de cocción se apaga una vez transcurridos 10 segundos.	Se detecta una activación continua de las teclas.Agua u recipiente en el panel de mandos.	Quite el recipiente o segue el agua de la superficie de vitrocerámica y del panel de mandos.
ER21	La placa de cocción se apaga.	La temperatura interna de los componentes electrónicos es demasiado alta.	Deje que la placa se enfríe.Compruebe si la placa de cocción tiene suficiente ventilación.Si el error persiste, comuníquese con el Servicio de Asistencia.
E2	La zona de cocción correspondiente se apaga.	Recipiente está vacío o no es adecuado.La temperatura del recipiente o de la superficie de vitrocerámica es demasiado alta.La temperatura de los componentes electrónicos es demasiado alta.	Deje que la placa se enfríe.Use un recipiente apropiado.No caliente recipientes vacíos.
E3	La zona de cocción correspondiente se apaga.	Recipiente inadecuado.El recipiente está perdiendo sus propiedades magnéticas y puede causar daños en la placa de inducción.	Use un recipiente apropiado.El error se cancela automáticamente después de 8 s y la zona de cocción puede ser utilizada de nuevo.En caso de más errores, el recipiente debe ser reemplazado.Si el error persiste, comuníquese con el Servicio de Asistencia.
E6	La zona de cocción no se enciende.	Tensión y/o frecuencia de alimentación fuera del intervalo permitido.	Controle la tensión y/o la frecuencia de la red.Si es necesario, comuníquese con el Servicio de Asistencia.
E8	Las zonas de cocción se apagan.	Avería del ventilador.Ventilador bloqueado por polvo o filamentos.	Limpie el ventilador y elimine cualquier cuerpo extraño.Si el error persiste, comuníquese con el Servicio de Asistencia.
EH	La zona de cocción correspondiente se apaga.	Sensor de temperatura de la zona de cocción bloqueado.No se detecta un cambio de temperatura suficiente después de encender la placa de cocción.	Apague la placa de cocción y encién-dala de nuevo cuando se haya enfriado.Si el error persiste, comuníquese con el Servicio de Asistencia.
U400	Sobretensión debida a una conexión eléctrica incorrecta.		Desconecte la placa de cocción de la alimentación.Reconecte la placa de cocción según el diagrama suministrado.Si el error persiste, comuníquese con el Servicio de Asistencia.

E4/E5/E7/E9/ER20/ER22/ER31/ER36/ER40/ER47/EA

Desconecte la placa de cocción de la alimentación.Espere unos segundos y, luego, vuelva a conectar la placa de cocción a la alimentación.Si el problema persiste, contacte con el Servicio de Asistencia e indique el código de error que aparece en la pantalla.

1. DATOS TÉCNICOS

		Unidad	Valor
Tipo de producto			Placa de cocción integrada
Dimensiones Ancho mm			650
	Profundidad mm		510
	Altura mín./máx. mm		53
Potencia total W			7400

Parámetro Valor
Tensión/frecuencia de alimentación	220-240 V, 50 Hz; 220 V; 60 Hz;2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Peso del aparato	12 kg

1. EFICIENCIA ENERGÉTICA DE LA PLACA DE COCCIÓN

Número de zonas de cocción	4
Número de áreas de cocción combinables	1- Izquierda
	1- Derecha
Tecnología de cocción	Inducción
Dimensiones del área de cocción combinable	Izquierda 395 x 220 mm
Dimensiones del área de cocción combinable	Derecha 395 x 220 mm
Consumo de energía del área de cocción combinable	Izquierda 192 Wh/kg
Consumo de energía del área de cocción combinable	Derecha 192 Wh/kg
Consumo de energía eléctrica de la placa de cocción (funcionamiento eléctrico)	189,7 Wh/kg

17. ASPECTOS MEDIOAMBIENTALES

Eliminación de electrodomésticos

El símbolo en el producto o en su embalaje indica que este producto no debe desecharse junto a los residuos domésticos normales. El producto se debe desechar en un punto de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Para obtener información más detallada sobre cómo reciclar este producto, póngase

en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

Eliminación de los materiales de embalaje

Los materiales con el símbolo son reciclables. Elimine los materiales de embalaje en los correspondientes contenedores de reciclaje.

Ahorro energético

Es posible ahorrar cotidianamente energía durante la cocción, siguiendo las sugerencias que siguen.

• Cuando caliente agua, utilice solo la cantidad que necesite.
• Si es posible, tape siempre los recipientes con una tapa adecuada.
• Coloque el recipiente en la zona de cocción antes de encenderla.
• Coloque los recipientes pequeños en las zonas de cocción pequeñas.
• Coloque el recipiente directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

18. CONFORMIDAD

Información sobre el producto de acuerdo con el Reglamento N.º 66/2014

Normas de referencia:

EN/IEC 60350-2

EN/IEC 50564

Este aparato se ha diseñado, fabricado y comercializado según las directivas de la UE.

Los datos técnicos se proporcionan en la correspondiente placa aplicada en el fondo del aparato.

PT

1. INFORMACIÓN SOBRE SEGURIDAD

• tipo de avería
• modelo del aparato (Art.º/Cód.)
• número de serie (N.S.)

Indicador de calor residual

El dígito posterior izquierdo indica alternadamente 1a un número de 0 a 9 indica el código del menú.

17. CUESTIONES AMBIENTALES
