Tipo de produto	Fogão embutido
Marca	Franke
Modelo	FMA 654 I F KL BK
Cor	Preto
Dimensões (A x L x P)	59,5 x 59,5 x 54,8 cm
Peso líquido	Aproximadamente 38 kg
Alimentação elétrica	230 V / 50 Hz / 16 A
Tipo de cozedura	Forno elétrico multifunções + placa de indução (conforme variante)
Funções do forno	Calor rotativo, convecção natural, grelha, descongelação, calor pulsado
Capacidade do forno	Aproximadamente 65 litros
Limpeza	Por pirólise (autolimpante)
Segurança	Bloqueio infantil, desligamento automático, segurança de vidro frio
Índice de reparabilidade	7,8/10
Peças sobressalentes disponíveis	Resistências, vidro interior, junta da porta, comandos
Garantia	2 anos (peças e mão de obra)
Certificações	CE, NF
Consumo energético	Classe A+

Perguntas frequentes - FMA 654 I F KL BK FRANKE

Quais são as dimensões exatas do aparelho para embutir?

As dimensões totais são 59,5 cm de altura, 59,5 cm de largura e 54,8 cm de profundidade. Preveja um espaço de embutimento de aproximadamente 60 x 60 x 55 cm.

O aparelho funciona em 230 V padrão?

Sim, está previsto para alimentação de 230 V / 50 Hz e necessita de um circuito de 16 A protegido por disjuntor.

Como usar a função pirólise para limpar o forno?

A pirólise aquece o forno a alta temperatura (aproximadamente 500°C) para queimar os resíduos. Basta selecionar o programa pirólise, travar a porta e aguardar o fim do ciclo (cerca de 2 horas). Não usar produtos químicos.

Quais são os modos de cozedura disponíveis?

Os modos incluem: calor rotativo, convecção natural, grelha, grelha ventilada, descongelação, calor pulsado e manutenção ao quente.

Posso usar recipientes de alumínio no forno?

Sim, mas evite o contacto direto com as paredes. Prefira recipientes de vidro, cerâmica ou aço inoxidável para uma melhor distribuição do calor.

Como mudar a lâmpada do forno?

Desligue o aparelho da tomada, retire a tampa de vidro (gire-a) e desenrosque a lâmpada (tipo G9, 40 W máx). Substitua por uma lâmpada nova idêntica.

A placa de cozedura é compatível com todos os tachos?

Para indução, use utensílios com fundo ferromagnético (aço, ferro fundido). Verifique com um íman.

O que fazer se o forno não aquecer?

Verifique a alimentação elétrica, o disjuntor e a programação do relógio. Se o problema persistir, contacte o serviço pós-venda.

Como ativar a segurança infantil?

Prima simultaneamente as teclas 'menos' e 'mais' durante 3 segundos até aparecer um símbolo de bloqueio. Para desativar, repita a mesma operação.

Onde encontrar peças sobressalentes para este aparelho?

As peças sobressalentes (resistências, vidro, juntas) estão disponíveis nos revendedores autorizados Franke ou em sites especializados em eletrodomésticos. Tenha em mãos o número do modelo.

MANUAL DE UTILIZADOR FMA 654 I F KL BK FRANKE

PT LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO

3. LIGAÇÃO ELÉTRICA

Para sua própria segurança e o funcionamento correto do aparelho, é recomendada a leitura atenta deste manual antes da instalação e da colocação em operação. Mantenha estas instruções sempre junto ao aparelho, mesmo no caso de cessão ou transferência a terceiros. É importante que os utilizadores conheçam todas as características de funcionamento e segurança do aparelho. Estas placas de cozedura dispõem de sistemas de indução em conformidade com os requisitos das diretivas EMC e EMF e não devem interferir com outros dispositivos eletrónicos. Os portadores de marca-passos ou outros sistemas eletrónicos devem consultar o seu médico ou o fabricante do dispositivo implantado para avaliar o grau de suscetibilidade às interferências.

As ligações elétricas devem ser efetuadas por um técnico competente. Antes de efetuar a ligação elétrica, leia a seção LIGAÇÃO ELÉTRICA.

Para os aparelhos com cabo de alimentação, os terminais ou a

seção dos fios entre o ponto de ancoragem do cabo e os terminais devem ser dispostos de modo a permitir extrair o condutor sob tensão a montante do cabo de ligação à terra no caso de escape de sua ancoragem.

• O fabricante não pode ser considerado responsável por possíveis danos causados por uma instalação ou utilização impróprias.
• Verifique se a alimentação de rede corresponde à indicada na placa de dados fixada dentro do produto.
• Os dispositivos de seccionamento devem ser instalados no sistema fixo, em conformidade com as normativas sobre os sistemas de cablagem.
• Para os aparelhos de Classe I, controle se a rede de alimentação doméstica dispõe de uma ligação em massa adequada.
• Se o cabo de alimentação estiver danificado, é necessário substituí-lo por meio do fabricante, de um centro de assistência autorizado ou de um técnico competente, para evitar qualquer risco ou situação de perigo.

ADVERTÊNCIA: Antes de instalar o aparelho, remova as películas de proteção.

- Utilize somente os parafusos e outros itens de ferramenta fornecidos junto com o aparelho.

ADVERTÊNCIA: A falta de instalação dos parafusos ou dispositivos de fixação como descrito nestas instruções pode acarretar risco de choques elétricos.

• As operações de limpeza e manutenção não devem ser efetuadas por crianças, salvo se estiverem sob a vigilância de um adulto.
• As crianças devem ser vigiadas para assegurar que não brinquem com o aparelho.
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidade psico-físico-sensorial reduzida ou sem experiência e conhecimento, a menos que vigiadas atentamente e instruídas sobre a utilização segura do aparelho por uma pessoa responsável pela sua segurança.
• Este aparelho pode ser utilizado por crianças com idade inferior a 8 anos e por pessoas com capacidade psico-físico-sensorial reduzida ou com experiência e conhecimentos insuficientes, desde que atentamente vigiados e instruídos quanto à utilização segura do aparelho e dos perigos que isso acarreta. Não deixe que as crianças brinquem com o aparelho.

ADVERTÊNCIA: O aparelho e as suas partes acessíveis ficam muito quentes durante a utilização.

Tenha muita atenção para não tocar na superfície das zonas de cozedura.

Mantenha as crianças com idade inferior a 8 anos afastadas do aparelho, a menos que se estejam sob constante vigilância.

ADVERTÊNCIA: Se a superfície apresentar rachaduras, desligue o aparelho para evitar o risco de choques elétricos.

• Não toque o aparelho com as mãos ou partes do corpo molhadas.
• Não use aparelhos a vapor para a limpeza do produto.
• Não apoie objetos metálicos como facas, garfos, colheres e tampas sobre a superfície da placa de cozinha, pois podem superaquecer.
• Use o comando apropriado para desligar a placa de cozinha depois de usar; não confie nos sensores do tacho.

ADVERTÊNCIA: É perigoso deixar a placa de cozinha sem vigilância ao usar óleo ou gordura, pois isso pode criar uma situação de perigo e provocar incêndio. NUNCA tente extinguir eventuais chamas com água, mas desligue o aparelho e abafe as chamas com, por exemplo, uma tampa ou cobertura anti-chamas.

ATENÇÃO: O processo de cozedura deve ser mantido sob vigilância. Um procedimento breve de cozedura deve ser vigiado constantemente.

- O aparelho não foi projetado para ser colocado em funcionamento por meio de um temporizador externo ou um sistema de comando remoto separado.

ADVERTÊNCIA: Perigo de incêndio: não apoie objetos nas superfícies de cozedura.

- O aparelho deve ser instalado de modo a permitir o seccionamento da alimentação elétrica com uma abertura entre os contatos (3 mm) que assegure o seccionamento completo em condições de sobrecarga de categoria III.

- O aparelho nunca deve ser exposto aos agentes atmosféricos (chuva, sol).

- Mantenha as embalagens fora do alcance de crianças e animais de estimação.

- Certifique-se de que o dispositivo esteja ligado diretamente na tomada de corrente.

- Não utilize adaptadores, tomadas múltiplas ou extensões elétricas para ligar o dispositivo.

- Nunca utilize o aparelho para fins diferentes daqueles para os quais foi concebido.

- As fritadeiras devem ser constantemente vigiadas durante a utilização: o óleo superaquecido pode incendiar-se.

Não acione o aparelho utilizando um temporizador externo ou um sistema de telecomando separado.

• Não acione o aparelho utilizando um temporizador externo ou um sistema de telecomando separado.
• Não utilize a placa de cozinha como superfície de trabalho ou de apoio.
• Não se aproxime do aparelho tecidos ou outros materiais inflamáveis enquanto todos os componentes não estejam completamente arrefecidos para evitar o risco de incêndios.
• Não apoie objetos metálicos, tais como facas, garfos, colheres e tampas de tacho na superfície da placa de cozinha, porque podem ficar quentes.
• O aparelho nunca deve ser instalado atrás de uma porta decorativa, para evitar que se sobreaqueça.
• Não esteja em pé em cima do aparelho, pois pode-se danificar.
• Não coloque panelas e frigideiras na borda, pois as juntas de silicone podem danificar-se.

Declaração de Conformidade

O fabricante declara que este aparelho com funcionalidade de rádio está em conformidade com a diretiva 2014/53/EU.

O texto completo da declaração de conformidade UE encontra-se disponível no seguinte endereço de Internet, fazendo uma

pesquisa por código do produto:

https://www.franke.com/

Tal código pode ser consultado na etiqueta situada no interior do produto.

Bandas de frequência	Potência máxima transmitida
2,4 GHz 2	mW máx.

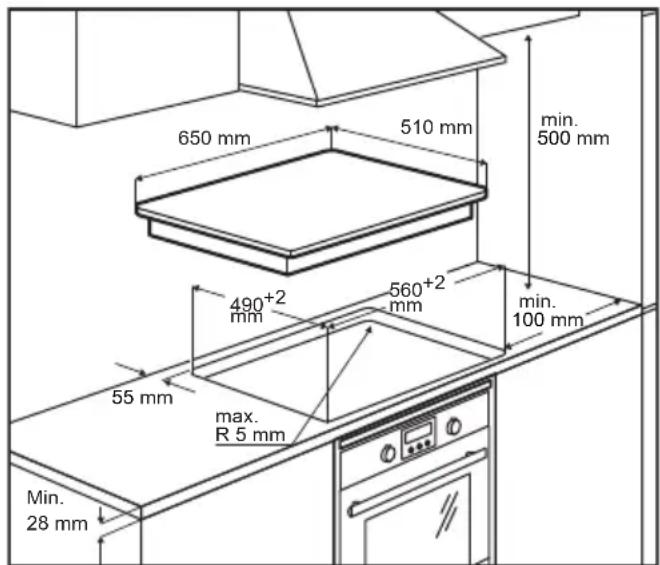

2. INSTALAÇÃO

Para o procedimento de instalação, é obrigatório cumprir as leis, regulamentos, diretivas e normas (regulamentos para a segurança dos sistemas elétricos, reciclagem correta dos componentes, etc.) vigentes no país de utilização!

• Para mais informações sobre a instalação, consulte as Instruções de montagem.
• Não utilize um selante em silicone entre o aparelho e a bancada de trabalho.
• Verifique se o espaço sob a placa de cozinha é suficiente para a circulação de ar. Consulte as instruções de montagem.
• O fundo do aparelho pode ficar muito quente. Se o aparelho for instalado sobre gavetas, certifique-se de instalar um painel de separação à ignífugo sob o aparelho para evitar o acesso ao fundo. Consulte as instruções de montagem.
• A ventilação do aparelho deve estar conforme as instruções do fabricante.
• Crie uma abertura dianteira de pelo menos 28 cm ² no móvel de cozinha que deverá alojar a placa de cozinha para permitir uma correta ventilação do produto.

Requisitos do bloco de cozinha

- Se o aparelho for montado sobre materiais inflamáveis, é necessário observar rigorosamente as diretrizes e os regulamentos relativos aos sistemas de baixa tensão e as normas de prevenção de incêndios.

• Para as unidades encastradas, os componentes (em material plástico e madeira folheada) devem ser aplicados com adesivos resistentes ao calor (mín. 85 °C): a utilização de materiais e adesivos inadequados pode causar deformações ou descolamentos dos componentes.
• É permitida a utilização de perfis de madeira maciça à volta da bancada atrás do aparelho, na condição de que as distâncias mínimas sejam sempre conformes às indicações fornecidas nos desenhos de instalação.

• Para mais informações sobre a instalação, consulte as Instruções de montagem.
• Se não houver um forno por baixo da placa de cozinha, instale um painel de separação por baixo do aparelho conforme indicado nas Instruções de montagem.

3. LIGAÇÃO ELÉTRICA

ADVERTÊNCIA: Todas as ligações elétricas devem ser efetuadas por um instalador autorizado.

- Antes de efetuar as ligações, verifique se a tensão nominal do aparelho, indicada na placa de dados, corresponde à tensão da rede de alimentação elé-

trica. A placa de dados é aplicada no lado inferior da placa de cozinha.

• Siga o esquema de ligação (situado na parte inferior da placa de cozinha).
• Utilize exclusivamente componentes originais fornecidos pelo serviço de peças sobressalentes.
• O aparelho é fornecido com um cabo de ligação.
• Se o cabo de alimentação estiver danificado, substitua-o com o sobressalente apropriado. Contacte o Serviço de Assistência.

Atenção! Não efetue soldagens nos cabos!

Ligação elétrica

• As ligações elétricas devem ser realizadas por um técnico especializado.
• Este aparelho apresenta uma ligação do tipo em "Y" com um cabo de tipo H05V2V2-F. Secção mín. dos condutores: 5x2,5 mm².
• Os terminais de ligação são acessíveis ao remover a tampa da caixa de ligações.
• Verifique se as caraterísticas do sistema elétrico doméstico (tensão, potência máxima e corrente) são compatíveis com as do aparelho.
• Ligue o aparelho conforme mostrado no esquema (em conformidade com as normas de referência para a tensão de rede em vigor a nível nacional).

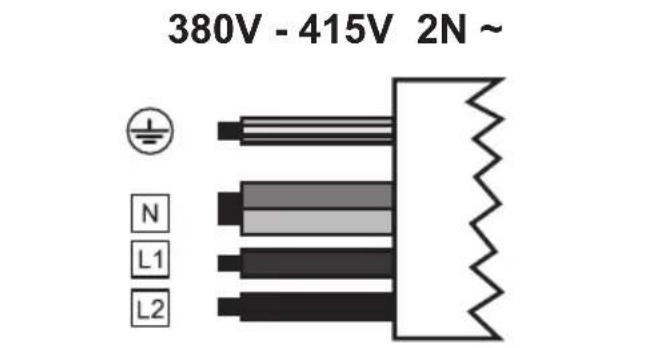

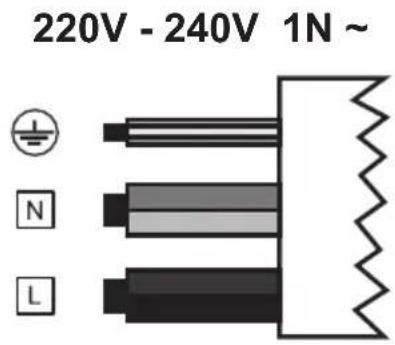

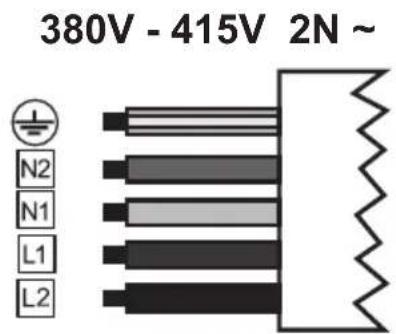

Esquema de ligação

L Preto
L Castanho
N Azul
N Cinzento
	Amarelo/verde

L1 Castanho
L2 Preto
N Azul
N Cinzento
	Amarelo/verde

L1 Castanho
L2 Preto
N1 Azul
N2 Cinzento
	Amarelo/verde

4. LIMPEZA E MANUTENÇÃO

• Nunca utilize esfregões, palha de aço, ácido clorídrico ou outros produtos que possam riscar ou deixar sinais na superfície.
• Não consuma quaisquer resíduos alimentares que tenham caído ou sido acumulados na superfície e nos elementos funcionais ou estéticos da placa de cozinha.
• Desligue ou desconecte o aparelho da rede de alimentação antes de qualquer operação de limpeza ou manutenção.
• Limpe o aparelho após cada utilização, para evitar eventuais resíduos de alimentos que se carbonizam. É muito mais difícil remover vestígios de sujidade endurecidos ou queimados.
• Para remover a sujidade do dia a dia, utilize um pano macio ou esponja com um detergente adequado. Siga as recomendações do fabricante relativamente aos agentes de limpeza a utilizar. Recomenda-se a utilização de detergentes neutros.
• Remova os vestígios de sujidade endurecidos, como por exemplo leite derramado durante a fervura, utilizando um raspador de superfícies de vitrocerâmica enquanto a placa de cozinha ainda estiver quente. Siga as recomendações do fabricante relativamente aos raspadores a utilizar.
• Remova os resíduos de alimentos ricos em açúcar, como por exemplo salpicos de compota durante a cozedura, utilizando um raspador de superfícies de vitrocerâmica enquanto a placa de cozinha ainda estiver quente. Se esses resíduos não forem removidos podem danificar a superfície vitrocerâmica.
• Remova quaisquer resíduos de plástico derretido com um raspador adequado para superfícies de vitrocerâmica enquanto a placa de cozinha ainda estiver quente. Se esses resíduos

não forem removidos podem danificar a superfície vitrocerâmica.

• Remova as manchas de calcário com uma pequena quantidade de solução descalcificante, como por exemplo vinagre ou sumo de limão, quando a placa de cozinha se tiver arrefecido. Em seguida, limpe novamente com um pano húmido.
• Não corte ou prepare os alimentos na superfície e evite que caiam objetos duros sobre ela. Não arraste tachos nem louça sobre a superfície.
• Não utilize aparelhos de limpeza a vapor.

Manutenção e reparações

- Assegure-se de que a manutenção dos componentes elétricos seja confiada exclusivamente ao fabricante ou aos técnicos do Serviço de Assistência.

- Assegure-se de que os cabos danificados sejam substituídos exclusivamente pelo produtor ou pelos técnicos do Serviço de Assistência.

Se houver uma avaria, tente encontrar uma solução seguindo as instruções fornecidas no guia para a solução de problemas. Se não for possível resolver o problema, contacte o Serviço de Assistência.

Quando contactar o Serviço Pós-Venda, forneça as seguintes informações:

Estas informações podem ser encontradas na placa de dados. A placa de dados está afixada na parte inferior do aparelho.

Em caso de utilização indevida do aparelho ou de instalação não efetuada por instalador autorizado, pode ser necessário pagar a visita do técnico do Serviço de Assistência Técnica ou do revendedor mesmo durante o período de validade da garantia.

5. DESCRIÇÃO DO PRODUTO

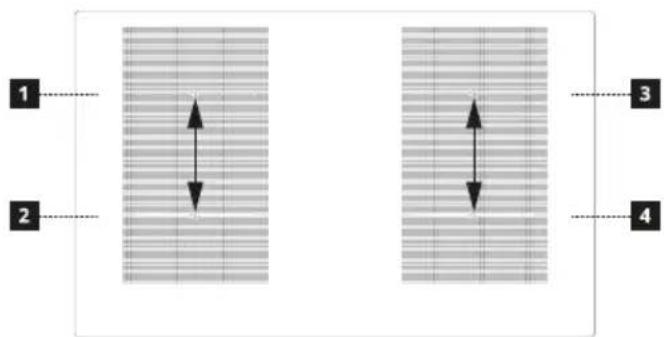

Disposição da superfície de cozedura

1	Zona de cozedura única (197x220 mm) 2100 W, com função Booster de 3000 W
2	Zona de cozedura única (197x220 mm) 2100 W, com função Booster de 3000 W
3	Zona de cozedura única (197x220 mm) 2100 W, com função Booster de 3000 W
4	Zona de cozedura única (197x220 mm) 2100 W, com função Booster de 3000 W
5	Painel de comandos
1 + 2	Zona de cozedura combinável (395 x 220 mm) 3000 W, com função Booster 3700 W.
3 + 4	Zona de cozedura combinável (395 x 220 mm) 3000 W, com função Booster 3700 W.

INDICADORES

Deteção de presença de tacho

Cada zona de cozedura é equipada com um sistema que detecta a presença de um tacho na placa de cozinha.

O sistema de deteção é capaz de reconhecer os tachos com fundo magnetizado do tipo adequado para o uso em placas de cozedura por indução.

Se o tacho é removido durante o funcionamento ou se utilizar um tacho não adequado, o símbolo é exibido no ecrã.

O indicador de calor residual é uma função de segurança para sinalizar que a superfície da zona de cozedura ainda está a uma temperatura igual ou maior do que 50°C e poderá causar, com isso, queimaduras em contato com as mãos desprotegidas. O dígito da zona de cozedura correspondente indica H

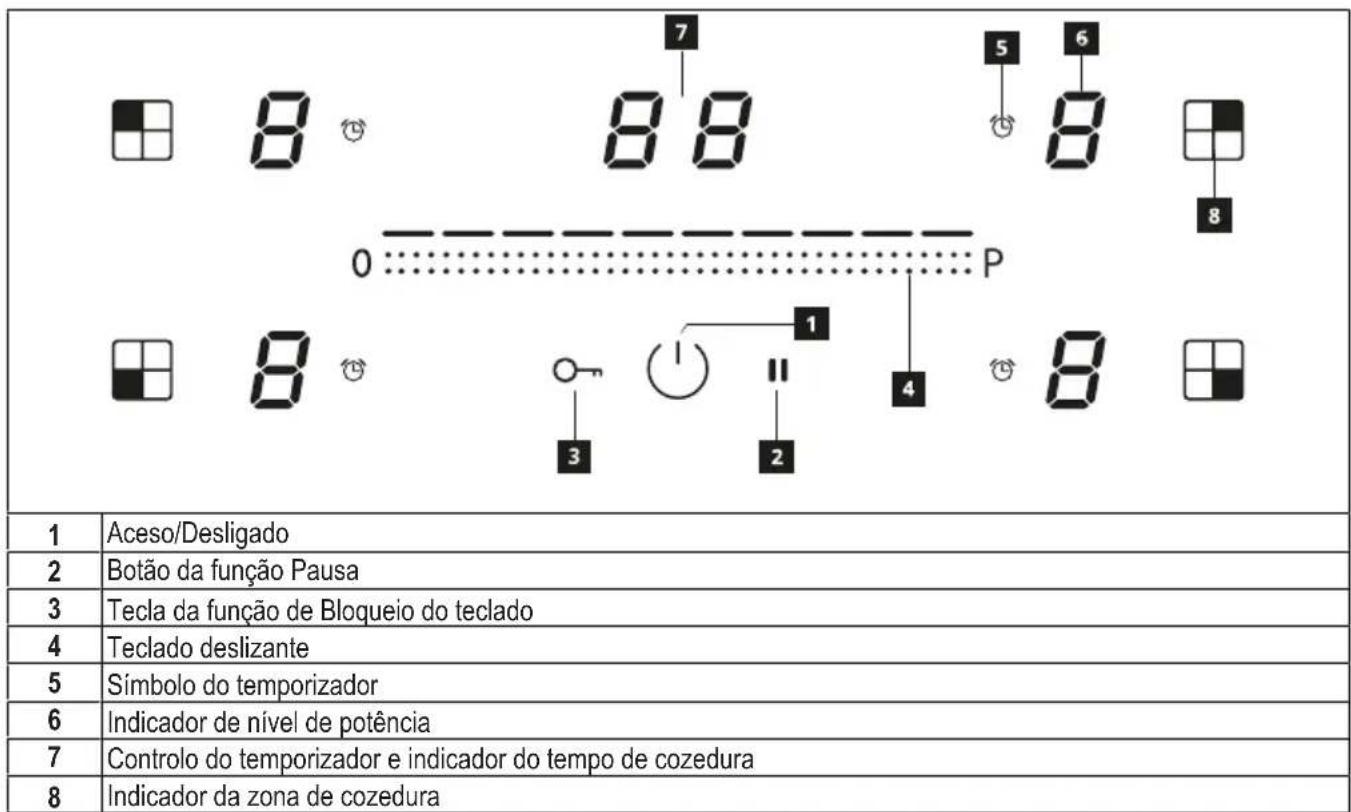

6. PAINEL DE COMANDOS

As zonas de cozedura podem ser ativadas ao premer o dígito de referência 8 O dígito acende mais intensamente para confirmar a operação.

Quando se posiciona um tacho em uma das 4 zonas de cozedura, a placa de cozinha deteta automaticamente a presença e acende o dígito correspondente para ativá-lo.

Se não houver tachos ou outros objetos na placa de cozinha, os dígitos não ficam visíveis.

No painel de comandos, as funções selecionáveis são sempre as visíveis mas iluminadas com baixa intensidade. Seleccione as funções tocando no símbolo correspondente.

7. LIMITAÇÃO DE POTÊNCIA

Na primeira ligação do aparelho na alimentação de rede doméstica, o instalador deve definir a potência das zonas de cozedura com base na capacidade efetiva do sistema elétrico doméstico.

Se isso não for necessário, pode-se ligar diretamente a placa de cozinha utilizando ou, em alternativa, siga o procedimento descrito abaixo para aceder o menu.

Antes de efetuar o procedimento, recomenda-se ler todo o parágrafo.

Ligar a placa de cozinha à rede doméstica.

• Prima .
• Prima novamente
• Mantenha o dedo premido no dígito das zonas de cozedura, proceda no sentido anti-horário a partir do da frente à direita.

O dígito posterior esquerdo indica e o número indica o tipo de menu. O dígito anterior esquerdo indica o número que depende dos parâmetros indicados na seleção.

Selecione o dígito com o dedo e prima “8” na barra de potência.

Selecione o dígito anterior esquerdo e a definição correta.

Veja a tabela seguinte para as especificações:

Valor no tecla-do deslizante	KW	Notas
0 7,4		Definição inicial padrão
1	4
2	2,5
3	6

Uma vez inserido o valor correto, confirme mantendo ⏻ premido por 2 segundos.

8. FUNÇÃO DEMO

A função DEMO permite utilizar o produto em todas as suas funções sem que este esteja realmente a funcionar.

Ligar a placa de cozinha à rede doméstica.

- Mantenha o dedo premido no dígito das zonas de cozedura, proceda no sentido anti-horário a partir do da frente à direita.

O dígito posterior esquerdo indica e o número indica o tipo de menu. O dígito anterior esquerdo indica o número que depende dos parâmetros indicados na seleção.

Selecione o dígito com o dedo e prima “6” na barra de potência.

Selecione o dígito anterior esquerdo e a definição correta.

Veja a tabela seguinte para as especificações:

Valor no teclado deslizante	Notas
0	FUNÇÃO DEMO desativada
1	FUNÇÃO DEMO ativada

Uma vez inserido o valor correto, confirme mantendo premido por 2 segundos.

9. FUNÇÕES DA PLACA DE COZINHA

0 :······
				G832
Bloqueio	É possível bloquear as funções da placa de cozinha durante o uso, por exemplo, para limpar a pla- ca de cozinha.
	Para ativar/desativar: prima
Dispositivo de seguraça contra crianças	Esta função impede o acionamento acidental do aparelho
	Para ativar: acenda a placa de cozinha e prima por 3 segundos qualquer zona de cozedura e se- guidamente percorra lentamente a barra de potência de 0 a 9.Todos os dígitos indicamAs operações descritas devem ser concluídas dentro de 10 segundos.
	Para desativar: acenda a placa de cozinha e prima por 3 segundos qualquer zona de cozedura e seguidamente percorra lentamente a barra de potência de 9 a 0.Todos os dígitos que indicamdesaparecem.As operações descritas devem ser concluídas dentro de 10 segundos.
Função Boost	Cada zona de cozedura pode ser definida a um nível de potência suplementar por, no máximo, 5 minutos.
	Para ativar: selecione uma das 4 zonas de cozedura e selecione o valor “Boost” no teclado desli- zante. O dígito correspondente indica.
	Para desativar: selecione um dos outros valores possíveis no teclado deslizante.
Temporizador das zo- nas de cozedura	O temporizador permite desligar uma zona de cozedura particular ao final do tempo definido.As zonas de cozedura podem ser programadas individualmente, pois cada uma dispõe de seu pró- prio temporizador.
	Para ativar: acenda a placa de cozinha e selecione uma das 4 zonas de cozedura definindo o valor no teclado deslizante, de seguida prima os dígitos da zona para o controlo do temporizador e defi- na um valor sempre através do teclado deslizante. O símbolo da zona de cozedura ilumina-se. Não toque em nada por 5 segundos para confirmar o tempo definido. O visor na área dos coman- dos de gestão do temporizador visualiza a contagem decrescente que termina com um aviso sono- ro. Prima os dígitos da zona para o controlo do temporizador para silenciar o alarme.
	Para desativar: espere até ao final da contagem decrescente ou reponha os valores do temporiza- dor a zero.
Temporizador (genérico)	Temporizador com alarme para uso genérico.
	Para ativar: acenda a placa de cozinha, prima os dígitos da zona para o controlo do temporizador e defina um valor através do teclado deslizante. A contagem decrescente termina com um aviso so- noro. Prima os dígitos da zona para o controlo do temporizador para silenciar o alarme.
	Para desativar: espere até ao final da contagem decrescente ou reponha os valores do temporiza- dor a zero.
Função Pausa	Esta função permite pausar/reiniciar qualquer função ativa na placa de cozinha, ao reduzir a potência disponível na zona de cozedura e colocar em zero todas as funções.Durante a pausa, todos os dígitos indicam para assinalar que:- Não é produzida energia em nenhuma das zonas de cozedura.- Todas as funções e o temporizador são desativados.
	Para ativar: com a placa de cozinha a funcionar, mantenha premido durante pelo menos 1 segundo.
	Para desativar: mantenha premido durante pelo menos 1 segundo e deslize o dedo do mínimo para o máximo ao longo do teclado deslizante que mostra uma animação.
Função de Recuperação	Esta função é utilizada para recuperar as definições de funcionamento da placa de cozinha em caso de paragem involuntária utilizando
	Com a placa de cozinha desligada, para recuperar as definições, prima dentro de 6 segundos e, em seguida, prima dentro de 6 segundos. É emitido um bip para confirmar a operação.
	Quando a placa de cozinha está desligada, se não for religada dentro de 6 segundos, perdem-se as definições das funções anteriores.
Função de Aquecimento	Esta função é utilizada para aquecer um tacho na potência máxima antes de continuar com a co-zedura ao nível selecionado. O intervalo de tempo em que a zona de cozedura é mantida na potência máxima depende do nível de cozedura final definida. Veja a tabela:
	Nível de potência Temporizador (segundos)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Não disponível
	Boost Não disponível
	Selecione uma das 4 zonas de cozedura e mantenha premido por 3 segundos o valor selecionado (de 1 a 8) no teclado deslizante. A placa de cozinha terá um pico de potência máxima por um período de tempo que varia com base na potência de cozedura anteriormente configurada, e depois voltará ao valor configurado no início. O dígito correspondente indica e o valor definido.
Modo combinado (função “ponte”)	Esta função permite ligar 2 zonas de cozedura para utilizá-las e controlá-las como uma zona de cozedura única e mais ampla. Isso oferece a possibilidade de utilizar tachos com um fundo mais amplo.As zonas de cozedura selecionáveis para esta função são tanto as da esquerda como as da direita.
	Para ativar: prima simultaneamente ambas as zonas de cozedura até que um dígito indique. Para definir a potência da zona utilizável no modo combinado, utilize o teclado deslizante.
	Para desativar: prima simultaneamente as teclas utilizadas para ativar a função “ponte”, até que os símbolos e desapareçam.
	Importante! A placa de cozinha reconhece automaticamente a presença de uma panela maior que ocupa duas zonas de cozedura, mas gerirá as zonas de forma independente, a menos que a função “ponte” seja ativada.
Função de aquecimento	Esta função serve para manter quentes os alimentos cozinhados. Para ativar/desativar: selecione uma zona de cozedura e selecione 0 ou 1 na barra de deslizamento visualizando no dígito correspondente.
Função AUTO	Esta função permite ativar o modo AUTO no qual a Placa de cozinha e o Exaustor funcionam de maneira coordenada. Ao acender a Placa de cozinha acender-se-ão automaticamente as Luzes. A velocidade do exaustor será configurada automaticamente usando o nível de potência mais alto presente nas zonas do fogão.
	Emparelhamento Placa-ExaustorAntes de iniciar o procedimento, siga as indicações específicas dos manuais dos dispositivos a acoplar.Com a placa de cozinha apagada prima simultaneamente as teclas “ ” e o procedimento de emparelhamento ativar-se-á visualizando uma animação no visor.ATENÇÃO: uma vez ativado o procedimento, consulte o manual do exaustor e verifique se foi ativado o procedimento de Emparelhamento K-Link.O procedimento de acoplamento dura 2 minutos. Se dentro deste tempo não for reconhecido nenhum, dispositivo, certifique-se de que iniciou anteriormente o procedimento dos dispositivos a acoplar. É possível que tenha sido atingido o limite máximo de dispositivos associáveis.Prima novamente as teclas “” para confirmação.

10. TABELA DE COZEDURA

Nível de potência	Método de cozedura Utilizar para
1	Derreter, aquecer ligeiramente Manteiga, chocolate, gelatina, molhos
2	Derreter, aquecer ligeiramente Manteiga, chocolate, gelatina, molhos
3	Trazer à temperatura Arroz
4	Cozedura prolongada, engrossar, estufar Verdura, batatas, molhos, fruta, peixe
5	Cozedura prolongada, engrossar, estufar Verdura, batatas, molhos, fruta, peixe
6	Cozedura prolongada, refogar Massa, sopas, carne refogada
7	Fritura ligeira Rösti (panquecas) de batatas, omeletes, empanados e fritos, salsichas
8	Frito, frito em imersão Carne, batatas fritas
9	Frito rápido a alta temperatura	Bistecas
P	Aquecimento veloz	Ferver água

11. PERSONALIZAÇÃO DO MENU DO UTILIZADOR

Antes de efetuar o procedimento, recomenda-se ler todo o parágrafo.

- Mantenha e comece a premir o dígito das zonas de cozedura, proceda no sentido horário a partir do da frente à esquerda.

O dígito anterior esquerdo indica o número que depende dos parâmetros indicados na seleção.

• Prima o dígito traseiro esquerdo e selecione um número na barra da potência para aceder ao código do menu.
• Prima o dígito dianteiro esquerdo e selecione um número na barra da potência para selecionar um valor.

- Uma vez inserido o valor correto, confirme mantendo premido por 2 segundos.

- Para sair do menu sem salvar, prima .

Se não efetuar qualquer operação, o menu do utilizador fecha depois de 1 minuto.

Veja a tabela seguinte para as especificações:

Código do menu	Descrição Valor
U0 Menu	de gestão da potência máxima.	É possível diminuir a absorção máxima selecionada por etapas de 0,1 Kw até à potência mínima declarada.
U2 Menu	de gestão do volume sono-ro dos botões.	0 - Som desativado1 - Mín.3 - Máx.
U3 Menu	de gestão do volume do alarme do temporizador.	0 - Som desativado1 - Mín.3 - Máx.
U4 Menu	de gestão do nível de luminosidade do ecrã.	0 - Máx.9 - Mín.
U5 Menu	de gestão da animação da contagem no sentido inverso.	0 - Animação desativada1 - Animação ativada
U6 Menu	da função de reconhecimento de presença de tacho.	0 - Não ativa1 - Ativa
U7 Menu	de gestão do final da contagem no sentido inverso.	0 - Intermitente contínuo e desligamento1 - Dez intermitentes e desligamento2 - Um intermitente e desligamento

12. FUNÇÃO DE GESTÃO DA POTÊNCIA

Este produto está equipado com uma função de gestão da potência por controlo eletrónico.

Ver ilustração.

Esta função controla a dispensação da potência máxima de 3700 W entre as zonas de cozedura utilizadas em modo combinado (1 + 2 e 3 + 4), otimizando a distribuição de energia e evitando situações de sobrecarga do sistema.

Placa de cozinha no nível máximo de potência - a função reparte a potência entre as zonas de cozedura e reduz automaticamente a potência de uma zona de cozedura, se necessário (é atribuída ao último comando a prioridade mais alta).

Placa de cozinha com limitação de potência - a função reparte a potência entre as zonas de cozedura, evitando que a potência de uma zona de cozedura seja definida para um nível superior ao limite (para aumentar a potência de uma determinada zona de cozedura, é necessário reduzir manualmente o nível de potência definido para a outra).

Exemplo:

Se, para a zona de cozedura 1, seleciona-se o nível de potência suplementar (boost) (P), a zona de cozedura 2 não poderá superar simultaneamente o nível de potência 9 e será limitada automaticamente.

13. GUIA PARA USO DO TACHO

Quais tachos utilizar

Utilize exclusivamente tachos com o fundo em material ferromagnético adequado para o uso em placas de cozedura por indução:

• ferro fundido
• aço esmaltado
• aço carbono
• aço inoxidável (mesmo não inteiramente)
• alumínio com revestimento ferromagnético ou fundo com chapa ferromagnética

Para determinar a idoneidade de um tacho, controle se está presente o símbolo

(geralmente impresso no fundo).

Também pode aproximar um íman no fundo do tacho. Se ficar preso, significa que o tacho é utilizável em uma placa de cozinha por indução.

Para garantir uma eficiência ideal, use sempre tachos com fundo chato para conseguir distribuir o calor uniformemente. Um fundo não perfeitamente plano pode influir na condução da potência e do calor.

Diâmetro mínimo da panela/frigideira para as diferentes zonas de cozedura.

Para garantir que a placa de cozinha funcione corretamente, o tacho deve cobrir um ou mais pontos de referência indicados na superfície da placa de cozinha e deve ser de diâmetro mínimo adequado. Use sempre a zona de cozedura que melhor corresponda ao diâmetro do fundo do tacho.

Zona de cozedura	Diâmetro do fundo do tacho
	∅ mín. (recomen-dado)	∅ máx. (recomen-dado)
Combinado esquer-do/direito	190 mm	230 mm
Individual	110 mm	190 mm

Panelas/frigideiras vazias ou com o fundo fino

Não utilize panelas/frigideiras vazias ou com o fundo fino na placa de cozinha, pois isso não permite controlar a temperatura ou desligar automaticamente a zona de cozedura se a temperatura for demasiado alta, com o risco de danificar a panela ou a superfície da placa de cozinha.

Se isso acontecer, não toque e aguarde que todos os componentes resfriem.

Se aparecer uma mensagem de erro, consulte a seção “Solução dos Problemas”.

Recomendações/Sugestões Ruídos durante o funcionamento

Quanto ativa-se uma zona de cozedura, é possível ouvir um zumbido breve. Este fenómeno é tipico das zonas de cozedura em vitrocerâmica e não influi no funcionamento ou na vida útil do aparelho. O ruído pode depender do tacho utilizado. Na presença de uma forte perturbação, pode ser útil substituir o tacho.

1. SOLUÇÃO DE PROBLEMAS

Código de erro	Descrição Possível caus	a do erro Solução
	A placa de cozinha desliga depois de 10 segundos.	Detetada uma ativação contínua dos botões. Água ou tacho presente no painel dos comandos.	Remover a água ou o tacho da superfície em vitrocerâmica e do painel dos comandos.
ER21	A placa de cozinha desliga.	A temperatura interna dos componentes eletrónicos está muito alta.	Deixe a placa de cozinha esfriar. Controle se a placa de cozinha dispõe de ventilação suficiente.Se o erro permanecer, contate o Serviço de Assistência.
E2	A zona de cozedura correspondente desliga.	Tacho vazio ou não adequado.Temperatura do tacho ou da superfície em vitrocerâmica muito alta.Temperatura dos componentes eletrónicos muito alta.	Deixe a placa de cozinha esfriar.Use um tacho apropriado.Não deixe aquecer excessivamente os tachos vazios.
E3	A zona de cozedura correspondente desliga.	Tacho não adequado.O tacho está perdendo suas propriedades magnéticas e pode causar danos à placa de cozinha por indução.	Use um tacho apropriado.O erro é anula-se automaticamente depois de 8 s e a zona de cozedura pode ser novamente utilizada.Em caso de mais erros, é necessário substituir a caldeira.Se o erro permanecer, contate o Serviço de Assistência.
E6	A zona de cozedura não acende.	Tensão e/ou frequência de alimentação fora do intervalo.	Controle a tensão e/ou a frequência de rede.Se necessário, contate o Serviço de Assistência.
E8	As zonas de cozedura desligam.	Falha no ventilador.Ventilador obstruído com pó ou filamentos.	Limpe o ventilador e remova os eventuais corpos estranhos.Se o erro permanecer, contate o Serviço de Assistência.
EH	A zona de cozedura correspondente desliga.	Sensor de temperatura da zona de cozedura bloqueado.Não é detetada uma variação de temperatura suficiente após a ligação da placa de cozinha.	Desligue a placa de cozinha e volte a ligá-la após se ter arrefecido.Se o erro permanecer, contate o Serviço de Assistência.
U400	Sobretensão devido a uma ligação elétrica incorreta.		Desconecte a alimentação da placa de cozinha.Religue a placa de cozinha conforme o esquema fornecido.Se o erro permanecer, contate o Serviço de Assistência.

E4/E5/E7/E9/ER20/ER22/ER31/ER36/ER40/ER47/EA

Desconecte a alimentação da placa de cozinha.Aguarde alguns segundos e reconecte a alimentação da placa de cozinha.Se o problema persistir, contate o centro de assistência e especifique o código de erro que aparece no ecrã.

1. DADOS TÉCNICOS

		Unidade	Valor
Tipo de produto			Placa de cozinha integrada
Dimensões Largura mm			650
	Profundidade mm		510
	Altura mín./máx. mm		53
Potência total W			7400

Parâmetro Valor
Tensão/frequência de alimentação	220-240 V, 50 Hz; 220 V; 60 Hz;2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Peso do aparelho	12 kg

1. EFICIÊNCIA ENERGÉTICA DA PLACA DE COZINHA

Número de zonas de cozedura	4
Número de áreas de cozedura combináveis	1- Esquerda
	1- Direita
Tecnologia de cozinha	Indução
Dimensões da área de cozedura combinável	Esquerda 395 x 220 mm
Dimensões da área de cozedura combinável	Direita 395 x 220 mm
Consumo de energia da área de cozedura combinável	Esquerda 192 Wh/kg
Consumo de energia da área de cozedura combinável	Direita 192 Wh/kg
Consumo de energia elétrica da placa de cozinha (funcionamento elétrico)	189,7 Wh/kg

Eliminação dos eletrodomésticos

O símbolo no produto ou na sua fabricação indica que o produto não deve ser eliminado junto com os resíduos domésticos normais. O produto deve ser eliminado junto a um centro especializado na reciclagem de componentes elétricos e eletrónicos. Assegure-se que este produto seja eliminado corretamente contribuirá para evitar potenciais consequências negativas para o ambiente e para a saúde que poderá derivar de uma eliminação inadequada. Para informações mais detalhadas sobre como reciclar este produto, entre em contato com as autoridades municipais, o serviço local de

eliminação de resíduos ou a empresa onde o produto foi comprado.

Eliminação dos materiais da embalagem

Os materiais com o símbolo são recicláveis. Elimine os materiais da embalagem em recipientes de coleta apropriados para a reciclagem.

Poupança de energia

É possível poupar energia diariamente durante a cozedura seguindo as sugestões que se seguem.

• Quando aquecer a água, utilizar somente a quantidade necessária.
• Se possível, cubra sempre os tachos com a tampa.
• Antes de ativar a zona de cozedura, coloque o tacho.
• Coloque os tachos menores nas zonas de cozedura menores.
• Posicione os tachos diretamente no centro da zona de cozedura.
• Utilize o calor residual para manter os alimentos quentes ou para dissolvê-los.

18. CONFORMIDADE

Informações sobre o produto conforme o regulamento nº 66/2014

Normas de referência:

EN/IEC 60350-2

EN/IEC 50564

Este aparelho foi projetado, fabricado e comercializado em conformidade com a Diretiva CEE.

Os dados técnicos são fornecidos na placa de dados aplicada no fundo do produto.
