INSTRUKCJA OBSŁUGI FMA 654 I F KL BK FRANKE

PL INSTRUKCJA UŻYTKOWANIA

CZ NÁVOD K POUŽITÍ

SK NÁVOD NA POUŽÍVANIE

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania, należy uważnie przeczytać niniejszą instrukcję. Instrukcje należy zawsze przechowywać wraz z urządzeniem, również w przypadku sprzedaży lub przekazania go osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali wszystkie zasady działania i bezpieczeństwa urządzenia. Omawiane płyty kuchenne są wyposażone w systemy indukcyjne spełniające wymogi Dyrektywy EMC i EMF, dlatego nie powinny zakłócać działania innych urządzeń elektronicznych. Osoby z wszczepionym rozrusznikiem serca lub innymi urządzeniami elektronicznymi powinny skonsultować się z własnym lekarzem lub producentem wszczepionego urządzenia, w celu oceny czy jest ono dostatecznie odporne na interferencje.

Realizację połączeń elektrycznych należy zlecić kompetentnemu technikowi. Przed wykonywaniem połączenia elektrycznego, należy zapoznać się z treścią rozdziału POŁĄCZENIE ELEKTRYCZNE.

W przypadku urządzeń wyposażonych w kabel zasilający, rozmieszczenie zacisków lub odcinka przewodów pomiędzy mocowaniem kabla a zaciskami powinno być takie, aby w przypadku wypadnięcia przewodu z miejsca mocowania, przez który przepływa prąd, znajdował się on przed kablem uziemienia.

• Producent uchyla się od jakiejkolwiek odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub niewłaściwego użytkowania.
• Skontrolować, czy zasilanie sieciowe odpowiada wartości wskazanej na tabliczce znamionowej, przymocowanej wewnątrz produktu.
• Wyłączniki sekcyjne należy zainstalować w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy domowa sieć zasilająca posiada odpowiednie połączenie z masą.

- Jeśli kabel zasilający jest uszkodzony, w celu uniknięcia jakiegokolwiek ryzyka lub niebezpiecznych sytuacji, powinien zostać wymieniony przez producenta, autoryzowany serwis lub kompetentnego technika.

OSTRZEŻENIE: Przed przystąpieniem do instalacji urządzenia usunąć folię ochronną.

- Należy używać tylko śrub lub innych akcesoriów montażowych dostarczonych wraz z urządzeniem.

OSTRZEŻENIE: Brak śrub lub zainstalowanie elementów mocujących niezgodnie ze wskazówkami podanymi w instrukcji może być przyczyną porażenia prądem.

- Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane przez osobę dorosłą.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Niniejsze urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych oraz bez doświadczenia lub wiedzy na temat jego działania, chyba że zostały poinstruowane w kwestii bezpiecznej obsługi i są nieustannie nadzorowane przez

osobę odpowiedzialną za ich bezpieczeństwo.

- Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, pod warunkiem że będą one nieustannie nadzorowane i zostaną pouczone na temat bezpiecznej obsługi urządzenia oraz związanych z tym zagrożeń. Nie pozwalać dzieciom na zabawę urządzeniem.

OSTRZEŻENIE: W trakcie użytkowania urządzenie i jego łatwo dostępne części nagrzewają się.

Zachować szczególną ostrożność, aby nie dotknąć powierzchni stref grzewczych.

Chronić przed dziećmi w wieku poniżej 8 lat, o ile nie są pod stałym nadzorem.

OSTRZEŻENIE: Jeśli powierzchnia jest pęknięta, urządzenie należy wyłączyć w celu uniknięcia ryzyka porażenia prądem.

• Urządzenia nie należy dotykać mokrymi rękoma lub częściami ciała.
• Urządzenia nie należy czyścić myjkami parowymi.
• Na powierzchni płyty kuchennej nie należy kłaść przedmiotów metalowych, takich jak noże, widelce, łyżki i po-

krywki, ponieważ mogą się nagrzewać.

- Do wyłączenia płyty kuchennej po zakończeniu użytkowania należy użyć odpowiedniego przycisku. Nie czekać na zadziałanie czujników wykrywających obecność naczyń do gotowania.

OSTRZEŻENIE: Pozostawienie płyty kuchennej bez nadzoru w chwili przyrządzania potraw na oleju lub tłuszczu jest niebezpieczne, ze względu na możliwość zaistnienia niebezpiecznej sytuacji i wybuchu pożaru. NIGDY nie należy gasić ognia wodą. Urządzenie należy wyłączyć, a płomienie zdusić, na przykład pokrywką lub kocem przeciwpożarowym.

UWAGA: Proces gotowania należy nadzorować. Nawet krótkotrwałe gotowanie potraw należy nieustannie nadzorować.

- Urządzenie nie zostało zaprojektowane do włączania przy pomocy zewnętrznego timera lub osobnego systemu zdalnego sterowania.

OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie kłaść przedmiotów na powierzchniach grzewczych.

- Urządzenie należy zainstalować w taki sposób, by umożliwiać jego odłączenie od zasilania elektrycznego. Odległość rozwarcia styków (3 mm) powinna gwarantować całkowite odłączenie w warunkach przepięcia kategorii III.

- Urządzenie nigdy nie powinno być poddawane działaniu czynników atmosferycznych (takich jak deszcz, czy słońce).

- Przechowywać opakowanie w miejscu niedostępnym dla dzieci i zwierząt domowych.

- Upewnić się, że urządzenie jest bezpośrednio podłączone do gniazdka zasilania.

- Do podłączenia urządzenia nie używać adapterów, listw zasilających lub przedłużaczy.

- Urządzenia nigdy nie wolno stosować do celów innych niż te, do których zostało zaprojektowane.

- Smażalnice muszą być stale monitorowane podczas użytkowania: przegrzany olej może się zapalić.

- Urządzenia nie należy włączać przy pomocy zewnętrznego timera lub osobnego systemu zdalnego sterowania.

- Nie używać płyty grzewczej jako powierzchni roboczej lub wsporczej.

- Nie zbliżać do urządzenia materiałów tekstylnych lub innych palnych materiałów, aż do momentu gdy wszystkie jego komponenty nie ulegną całkowitemu ochłodzeniu, aby uniknąć ryzyka pożaru.

- Na płycie grzewczej nie należy kłaść przedmiotów metalowych, takich jak noże, widelce, łyżki i pokrywki, ponieważ mogą się nagrzewać.

• Urządzenia nigdy nie należy instalować za dekoracyjnymi drzwiczkami – może dojść do jego przegrzania.
• Nie stawać na urządzeniu, ze względu na ryzyko jego uszkodzenia.
• Nie stawiać naczyń do gotowania i patelni na brzegach płyty, ponieważ mogłyby spowodować uszkodzenie połączeń silikonowych.

Deklaracja Zgodności

Producent oświadcza, że przedmiotowe urządzenie wyposażone w funkcję bezprądowej komunikacji radiowej jest zgodne z Dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE można znaleźć pod następującym adresem internetowym, wyszukując według kodu produktu:

https://www.franke.com/

Kod ten znajduje się na etykiecie umieszczonej wewnątrz produktu.

Pasma częstotliwości	Maksymalna prze-syłana moc
2,4 GHz m	aks. 2 mW

2. INSTALACJA

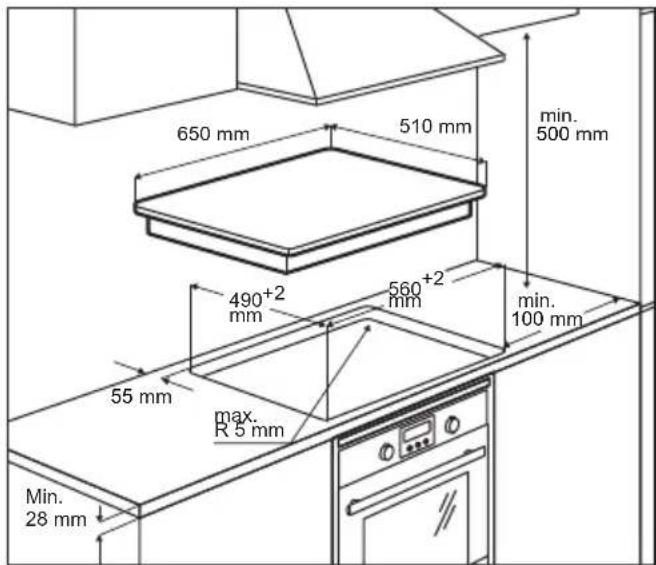

W trakcie instalowania należy obowiązkowo stosować się do przepisów, rozporządzeń, dyrektyw i norm (regulaminów dotyczących bezpieczeństwa instalacji elektrycznych, prawidłowego recyklingu komponentów, itp.) obowiązujących w kraju, w którym użytkowane jest urządzenie!

• W celu uzyskania dodatkowych informacji dotyczących instalacji, patrz: instrukcja montażu.
• Pomiędzy urządzeniem a blatem roboczym nie należy umieszczać uszczelniaczy na bazie silikonu.
• Upewnić się, że przestrzeń pod płytą kuchenną jest wystarczająca do tego, by zagwarantować odpowiedni przepływ powietrza. Patrz: instrukcja montażu.
• Spodnia część urządzenia może się stać bardzo gorąca. Jeśli urządzenie jest instalowane nad szufladami, należy zamontować pod urządzeniem ognioodporny panel oddzielający, uniemożliwiający dostęp do jego dolnej części. Patrz: instrukcja montażu.
• Wentylacja urządzenia powinna spełniać wymogi producenta.
• Wykonać przedni otwór o wielkości co najmniej 28 cm² w bloku kuchennym, w którym będzie się znajdowała płyta kuchenna, aby umożliwiać właściwą wentylację produktu.

Wymagania, które powinny spełniać meble kuchenne

• Jeśli urządzenie jest instalowane na materiałach łatwopalnych, konieczne jest ścisłe stosowanie się do wytycznych i norm dotyczących instalacji niskiego napięcia oraz przepisów przeciwpożarowych.
• W przypadku urządzeń do zabudowy, komponenty (z plastiku i drewna fornirowanego) muszą być nakładane za pomocą klejów odpornych na wysoką temperaturę (min. 85 °C): użycie nieodpowiednich materiałów i klejów może powodować odkształcanie lub odrywanie komponentów.
• Dozwolony jest montaż profili z litego drewna wokół blatu roboczego za urządzeniem, pod warunkiem że minimalne odległości są zgodne z wymogami określonymi na rysunkach instalacyjnych.

• W celu uzyskania dodatkowych informacji dotyczących instalacji, patrz: instrukcja montażu.
• Jeśli pod płytą kuchenną nie jest zamontowany piekarnik, pod urządzeniem należy obowiązkowo zainstalować panel oddzielający, zgodnie ze wskazówkami zawartymi w instrukcji montażu.

3. POŁĄCZENIE ELEKTRYCZNE

OSTRZEŻENIE: Wszystkie połączenia elektryczne powinny być wykonane przez autoryzowanego instalatora.

• Przed wykonaniem połączeń, upewnić się że napięcie nominalne urządzenia wskazane na tabliczce znamionowej odpowiada napięciu sieci zasilania. Tabliczka znamionowa znajduje się w dolnej części płyty kuchennej.
• Patrz: schemat połączeń (usytuowany w dolnej części płyty kuchennej).
• Należy stosować wyłącznie oryginalne komponenty dostarczone przez dział części zamiennych.
• Urządzenie jest wyposażone w kabel przyłączeniowy.
• Jeśli kabel przyłączeniowy jest uszkodzony, należy go zastąpić nowym, oryginalnym. Prosimy o kontakt z Działem Obsługi.

Uwaga! Kabli nie należy ze sobą zgrzewać!

Połączenie elektryczne

• Realizację połączeń elektrycznych należy zlecić wykwalifikowanemu technikowi.
• Urządzenie posiada połączenie typu „Y” z kablem typu H05V2V2-F. Min. przekrój przewodów: 5x2,5 mm².
• Dostęp do zacisków połączeniowych uzyskuje się po usunięciu pokrywy puszki rozgałężnej.
• Upewnić się, że cechy domowej instalacji elektrycznej (napięcie, moc maksymalna i prąd) odpowiadają wartościom urządzenia.
• Urządzenie należy podłączyć w sposób przedstawiony na schemacie (zgodnie z normami odniesienia, dotyczącymi napięcia sieciowego, obowiązującymi na terenie kraju).

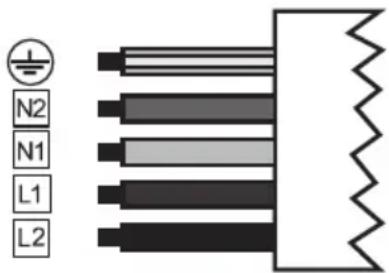

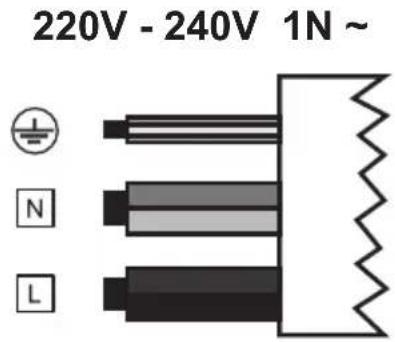

Schemat połączeń

L	Czarny
L	Brazowy
N	Niebieski
N	Szary
	Żółto-Zielony

380V - 415V 2N \~

L1 Brązowy
L2 Czamy
N Niebieski
N Szary
	Żółto-Zielony

380V - 415V 2N \~

L1 Brażowy
L2 Czarny
N1 Niebieski
N2 Szary
	Żółto-Zielony

4. CZYSZCZENIE I KONSERWACJA

• Nie używać szorstkich gąbek, stalowych czyścików, kwasu solnego lub innych produktów, które mogłyby uszkodzić lub porysować powierzchnię.
• Nie spożywać resztek potraw, które spadły lub nagromadziły się na powierzchni oraz na funkcjonalnych lub estetycznych elementach płyty kuchennej.
• Wyłączyć urządzenie lub odłączyć je od źródła zasilania elektrycznego przed przystąpieniem do wszelkich prac związanych z czyszczeniem i konserwacją.
• W celu uniknięcia zwęglenia ewentualnych resztek jedzenia, urządzenie należy czyścić po każdym użyciu. Usunięcie zaschniętych lub przypalonych zabrudzeń jest znacznie trudniejsze.
• Do usuwania codziennych zabrudzeń używać miękkiej szmatki lub gąbki z odpowiednim środkiem czyszczącym. Stosować się do zaleceń producenta dotyczących odpowiednich środków czyszczących. Zalecamy używać neutralnych środków czyszczących.
• Zaschnięte plamy, na przykład mleko, które wykipiało podczas gotowania, należy usuwać przy użyciu skrobaka do ceramicznych powierzchni, gdy płyta kuchenna jest jeszcze ciepła. Stosować się do zaleceń producenta dotyczących odpowiednich skrobaków.
• Resztki jedzenia o dużej zawartości cukru, na przykład plamy z konfitury powstałe podczas gotowania, należy usuwać przy użyciu skrobaka do ceramicznych powierzchni, gdy płyta kuchenna jest jeszcze ciepła. Nieusunięte resztki mogą spowodować uszkodzenie ceramicznej powierzchni.
• Ewentualne, stopione resztki plastiku należy usuwać przy użyciu skrobaka do ceramicznych powierzchni, gdy płyta kuchenna jest jeszcze ciepła. Nieusunięte resztki mogą spowodować uszkodzenie ceramicznej powierzchni.
• Plamy z osadu kamiennego należy czyścić przy użyciu niewielkiej ilości roztworu odkamieniającego, na przykład octu lub soku z cytryny. Czyścić po całkowitym schłodzeniu się płyty kuchennej. Następnie ponownie przetrzeć wilgotną szmatką.
• Na powierzchni urządzenia nie należy ciąć, ani przygotowywać potraw. Starać się nie dopuścić do tego, aby spadły na nią twarde przedmioty. Po powierzchni urządzenia nie należy przeciągać garnków lub innych naczyń.
• Nie używać myjek parowych.

Konserwacja i naprawy

• Upewnić się, że konserwacja komponentów elektrycznych jest powierzana wyłącznie producentowi lub technikom serwisu technicznego.
• Upewnić się, że uszkodzone kable są wymieniane wyłącznie przez producenta lub techników serwisu technicznego.

W razie wystąpienia usterki, należy postarać się samodzielnie ją rozwiązać, stosując się do porad zamieszczonych we wskazówkach dotyczących rozwiązywania problemów. Jeśli nie można rozwiązać problemu, należy się skontaktować z Serwisem Technicznym.

W trakcie kontaktowania się z serwisem, prosimy o podanie następujących danych:

• rodzaj usterki
• model urządzenia (Art./Kod)
• numer seryjny (S.N.)

Informacje te znajdują się na tabliczce znamionowej. Tabliczka znamionowa znajduje się pod spodem urządzenia.

W razie nieprawidłowego użytkowania urządzenia lub wykonania instalacji przez nieautoryzowanego instalatora, może okazać się konieczna zapłata za wizytę technika serwisu lub sprzedawcy, nawet w okresie trwania gwarancji.

5. OPIS PRODUKTU

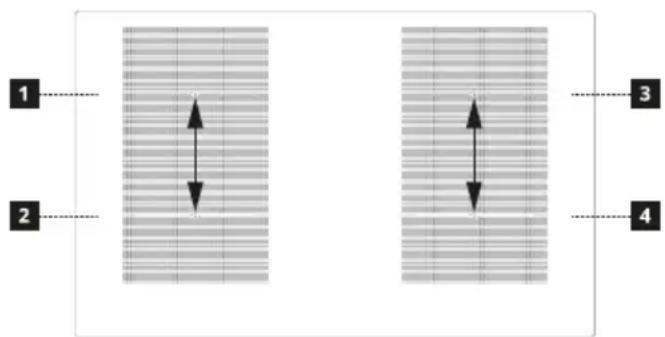

Układ powierzchni gotowania

1	Pojedyncza strefa grzewcza (197x220 mm) 2100 W, z funkcja podwyźzonej mocy 3000 W
2	Pojedyncza strefa grzewcza (197x220 mm) 2100 W, z funkcja podwyźzonej mocy 3000 W
3	Pojedyncza strefa grzewcza (197x220 mm) 2100 W, z funkcja podwyźzonej mocy 3000 W
4	Pojedyncza strefa grzewcza (197x220 mm) 2100 W, z funkcja podwyźzonej mocy 3000 W
5	Panel sterowania
1 + 2	Kombinowana strefa grzewcza (395 x 220 mm) 3000 W, z funkcja podwyźzonej mocy 3700 W.
3 + 4	Kombinowana strefa grzewcza (395 x 220 mm) 3000 W, z funkcja podwyźzonej mocy 3700 W.

WSKAŹNIKI

Wykrywanie obecności naczynia do gotowania

Każdą strefę grzewczą wyposażono w system wykrywania obecności naczynia do gotowania na płycie kuchennej.

System wykrywania jest w stanie rozpoznać naczynia do gotowania z dnem magnetycznym, odpowiednie do stosowania na płytach indukcyjnych.

Jeśli naczynie do gotowania zostanie zdjęte w trakcie pracy lub użyje się nieodpowiedniego naczynia, na wyświetlaczu wyświetli się symbol.

Wskaźnik ciepła resztkowego

Wskaźnik ciepła resztkowego to funkcja bezpieczeństwa informująca o tym, że powierzchnia strefy grzewczej ma temperaturę równą lub przekraczającą 50°C i może prowadzić do poparzeń w przypadku jej dotknięcia gołymi rękoma. Przycisk cyfrowy odpowiadający strefie grzewczej wskazuje H.

6. PANEL STEROWANIA

Strefy grzewcze można uaktywnić wciskając odpowiedni przycisk cyfrowy 8. Przycisk cyfrowy podświetli się jaśniej, potwierdzając czynność.

Gdy garnek znajduje się na jednej z 4 stref grzewczych, płyta automatycznie rozpoznaje jego obecność i podświetla odpowiedni przycisk cyfrowy umożliwiający jej aktywację.

Jeśli na płycie nie ma garnków lub innych przedmiotów, przyciski cyfrowe są niewidoczne.

Na panelu sterowania funkcje, które można wybrać, są zawsze widoczne, ale podświetlone z małą intensywnością. Wybrać funkcje, dotykając odpowiedniego symbolu.

7. OGRANICZENIE MOCY

W trakcie pierwszego podłączania urządzenia do zasilania w sieci domowej, instalator zobowiązany jest ustawić moc stref grzewczych, w zależności od rzeczywistych możliwości domowej sieci elektrycznej.

Jeśli nie jest to konieczne, można bezpośrednio włączyć płytę kuchenną przy pomocy lub, zamiennie, postępując zgodnie z procedurą opisaną poniżej, jednocześnie przechodząc do menu. Przed przystąpieniem do procedury zaleca się przeczytanie całego rozdziału. Podłączyć płytę kuchenną do sieci domowej.

• Wcisnąć . • Nacisnąć ponownie - Przytrzymując wciśnięty łącząć na-ciskanie na sterowniki cyfrowe odpowiadające strefom grzewczym, w kierunku przeciwnym do ruchu wskazó-wek zegara, poczynając od tego znajdującego się z przodu po prawej.

Lewy tylny przycisk cyfrowy wskazuje oraz cyfrę wskazującą rodzaj menu. Lewy przedni przycisk cyfrowy wskazuje cyfrę, która zależy od parametrów wskazanych w wyborze.

Wybrać przycisk cyfrowy za pomocą i wcisnąć „8” na pasku mocy.

Wybrać lewy przedni przycisk cyfrowy i wybrać właściwe ustawienie.

Specyfikacje wskazano w poniższej tabeli:

Wartość na przesuwanej klawiaturze	KW	Uwagi
0 7,4		Standardowe ustawienie początkowe
1	4
2	2,5
3	6

Po wprowadzeniu prawidłowej wartości, potwierdzić dotykając i przytrzymując przez 2 sekundy

8. FUNKCJA DEMO

Funkcja DEMO umożliwia używanie wszystkich funkcji produktu, także kiedy produkt w rzeczywistości nie funkcjonuje.

Podłączyć płytę kuchenną do sieci domowej.

• Wcisnąć . - Nacisnąć ponownie

- Przytrzymując wciśnięty łącząc na- ciskanie na sterowniki cyfrowe odpo- wiadające strefom grzewczym, w kie- runku przeciwnym do ruchu wskazó- wek zegara, poczynając od tego znaj- dującego się z przodu po prawej.

Lewy tylny przycisk cyfrowy wskazuje oraz cyfrę wskazującą rodzaj menu. Lewy przedni przycisk cyfrowy wskazuje cyfrę, która zależy od parametrów wskazanych w wyborze.

Wybrać przycisk cyfrowy za pomocą i wcisnąć „6” na pasku mocy.

Wybrać lewy przedni przycisk cyfrowy i wybrać właściwe ustawienie.

Specyfikacje wskazano w poniższej tabeli:

Wartość na przesuwanej klawiaturze	Uwagi
0	Funkcja DEMO wyłączona
1	Funkcja DEMO włączona

Po wprowadzeniu prawidłowej wartości, potwierdzić dotykając i przytrzymując przez 2 sekundy

9. FUNKCJE PŁYTY KUCHENNEJ

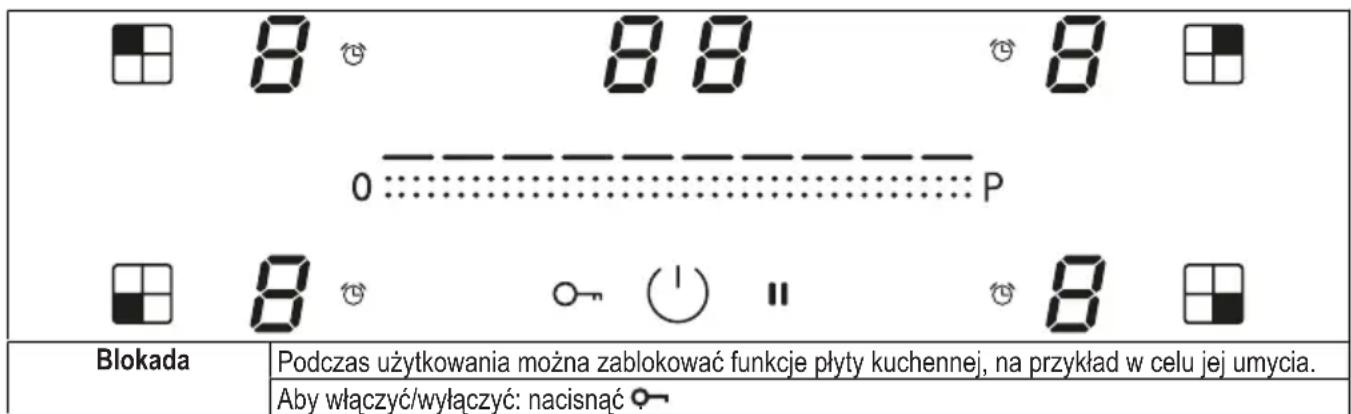

Bezpieczeństwo dzied	Ta funkcja uniemożliwia przypadkowe włączenie urządzenia
	Aby aktywować: włączyć płytę i nacisnąć przez 3 sekundy na dowolną strefę grzewczą, następnie wolno przesunąć pasek mocy zwiększając wartość od 0 do 9.Wszystkie przyciski cyfrowe wskazująLOpisane czynności muszą być zakończone w ciągu 10 sekund.
	Aby dezaktywować: włączyć płytę i nacisnąć przez 3 sekundy na dowolną strefę grzewczą, następnie wolno przesunąć pasek mocy zmniejszając wartość od 9 do 0.Znikną wszystkie przyciski cyfrowe wskazująceLOpisane czynności muszą być zakończone w ciągu 10 sekund.
Funkcja podwyższone mocy	Każda strefa grzewcza może być ustawiona na dodatkowym poziom mocy na maksymalnie 5 minut.
	Aby aktywować: wybrać jedną z 4 stref grzewczych i wartość „Boost” na przesuwanej klawiaturze.Dany przycisk cyfrowy wskazujeP
	Aby dezaktywować: wybrać jedną z pozostałych możliwych wartości na przesuwanej klawiaturze.
Timer stref grzewczych	Timer pozwala na wyłączenie danej strefy grzewczej po upływie ustawionego czasu.Strefy grzewcze mogą być zaprogramowane indywidualnie, ponieważ każda z nich posiada swój własny timer.
	Aby aktywować: włączyć płytę grzewczą, wybrać jedną z 4 stref grzewczych i ustawić wartość na przesuwnej klawiaturze. Następnie nacisnąć na sterownik cyfrowy w obszarze zarządzania timerem i ustawić wartość za pomocą przesuwnej klawiatury. Podświetli się symbol strefy grzewczej. Nie dotykać płyty przez 5 sekund, aby potwierdzić ustawiony czas. W obszarze sterowników do zarządzania timerem wyświetli się odliczanie czasu, które kończy się włączeniem sygnału dźwiękowego. Nacisnąć na sterownik cyfrowy w obszarze do zarządzania timerem, aby wygluszyć alarm.
	Aby wyłączyć: poczekać na zakończenie odliczania czasu lub wyzerować wartości wskazane na timerze.
Timer (ogólny)	Timer z alarmem do ogólnego użytku.
	Aby aktywować: włączyć płytę grzewczą, nacisnąć na sterownik cyfrowy w obszarze zarządzania timerem i ustawić wartość za pomocą przesuwnej klawiatury. Odliczanie czasu kończy się włączeniem sygnału dźwiękowego. Nacisnąć na sterownik cyfrowy w obszarze do zarządzania timerem, aby wygluszyć alarm.
	Aby wyłączyć: poczekać na zakończenie odliczania czasu lub wyzerować wartości wskazane na timerze.
Funkcja Pauzy	Ta funkcja pozwala na ustawienie w pauzie/wznowienie każdej aktywnej funkcji na płycie kuchennej, zmniejszając moc dostępną w strefie grzewczej i resetując wszystkie funkcje.Podczas przerwy, wszystkie przyciski cyfrowe wskazują, co oznacza, że:- W żadnej ze stref grzewczych nie jest wytwarzana energia.- Wszystkie funkcje i timer są wyłączone.
	Aby aktywować: podczas działania płyty, wcisnąć i przytrzymać przez co najmniej 1 sekundęII
	Aby dezaktywować: wcisnąć i przytrzymać przez co najmniej 1 sekundęIIprzesunąć palec od minimum do maksimum wzdłuż przesuwanej klawiatury przedstawiającej animację.
Funkcja Przywracania	Funkcja ta jest używana do przywoływania ustawień dotyczących funkcjonowania płyty grzewczej, w przypadku przypadkowego zatrzymania za pomocąII
	Gdy płyta kuchenna jest wyłączona, aby przywrócić ustawienia należy w ciągu 6 sekund wcisnąć++, następnie w ciągu 6 sekund wcisnąćII. Czynność zostaje potwierdzona emisją sygnału dźwiękowego.
	Gdy płyta kuchenna jest wyłączona, jeśli w ciągu 6 sekund nie zostanie ona ponownie włączona, ustawienia poprzednich funkcji zostaną utracone.
Funkcja Podgrzewania	Funkcja ta służy do podgrzania garnka do maksymalnej mocy przed kontynuacją gotowania na wy-branym poziomie. Okres czasu, w którym strefa grzewcza jest utrzymywana na maksymalnej mocy zależy od ustawionego ostatecznego poziomu gotowania. Patrz tabela:
	Poziom mocy Timer (sekundy)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Niedostępne
	Boost Niedostępne
	Wybrać jedną z 4 stref grzewczych, wcisnąć i przytrzymać przez 3 sekundy wybraną wartość (od 1 do 8) na przesuwanej klawiaturze. Płyta osiągnie maksymalną moc szczytową na okres czasu, który zależy od ustawionej wcześniej mocy, po czym powróci do wartości ustawionej na początku. Od-powiedni sterownik cyfrowy wskazuje oraz ustawioną wartość.
Tryb kombinowany (funkcja „mostek”)	Funkcja ta pozwala na podłączenie 2 stref grzewczych w celu użycia i zarządzania nimi jako jedną, dużą strefą gotowania. Daje to możliwość zastosowania garnków o szerszym dnie. Strefy grzewcze, które można wybrać dla tej funkcji, znajdują się zarówno po stronie lewej, jak i po prawej.
	Aby aktywować: nacisnąć jednocześnie na obie strefy grzewcze, aż sterownik cyfrowy wskaże. Aby ustawić moc strefy, której można użyć w trybie łączonym, użyć przesuwnej klawiatury.
	Aby dezaktywować: jednocześnie wcisnąć przyciski użyte do aktywacji funkcji „połączenie”, dopóki symbole nie znikną.
	Ważne! Płyta kuchenna automatycznie rozpoznaje obecność większego garnka, który zajmuje dwie strefy grzewcze, ale będzie zarządzała strefami niezależnie, o ile nie zostanie aktywowana funkcja „połączenie”.
Funkcja podgrzewania	Funkcja umożliwia utrzymanie gotowanych potraw w cieple. Aby włączyć/wyłączyć: wybrać strefę grzewczą i nacisnąć na 0 lub na 1 na przesuwnym pasku, tak aby wyświetlić. Na odpowiednim sterowniku cyfrowym.
Funkcja AUTO	Funkcja ta pozwala na uaktywnienie trybu AUTOMATYCZNEGO, w którym Płyta i Okap działają w sposób skoordynowany. Po włączeniu Płyty, automatycznie włączy się Oświetlenie. Prędkość oka-pu zostanie ustawiona automatycznie za pomocą najwyższego poziomu mocy w strefach płyty ku-chennej.
	Parowanie Płyta-OkapPrzed rozpoczęciem procedury postępować zgodnie ze wskazówkami zawartymi w instrukcjach urządzeń do sparowania.Kiedy płyta jest wyłączona, nacisnąć jednocześnie na przyciski “Oe” . Uruchomi się procedura parowania, wyświetlając odpowiednią animację na wyświetlaczu.OSTRZEŻENIE: po uruchomieniu procedury należy zapoznać się z instrukcją obsługi okapu i sprawdzić, czy procedura Parowania K-Link została uaktywniona.Procedura parowania trwa 2 minuty. Jeśli w tym czasie nie zostanie rozpoznane żadne urządzenie, należy sprawdzić, czy uaktywniono procedurę parowania na danych urządzeniach. Możliwe jest również, że została osiągnięta maksymalna liczba możliwych do sparowania urządzeń.Ponownie nacisnąć na przyciski “OH” ” aby potwierdzić.

1. TABELA GOTOWANIA

Poziom mocy	Sposób gotowania	Stosować w przypadku następujących produktów
1	Rozpuszczanie, lekkie podgrzewanie	Masło, czekolada, żelatyna, sosy
2	Rozpuszczanie, lekkie podgrzewanie	Masło, czekolada, żelatyna, sosy
3	Rozgrzewanie do odpowiedniej temperatury	Ryż
4	Długie gotowanie, zagęszczanie, powolne gotowanie	Warzywa, ziemniaki, sosy, owoce, ryby
5	Długie gotowanie, zagęszczanie, powolne gotowanie	Warzywa, ziemniaki, sosy, owoce, ryby
6	Długie gotowanie, duszenie Makaron, zupy, duszone	mięso
7	Lekkie smażenie Placki ziemniaczane, omlet, paniero	wane i smażone potrawy, kiełbasa
8	Smażenie, smażenie na głębokim oleju Mięso, frytki
9	Szybkie smażenie w wysokiej temperaturze Befsztyki
P	Szybkie podgrzewanie Gotowanie wody

11. PERSONALIZACJA MENU UŻYTKOWNIKA

Przed przystąpieniem do procedury zaleca się przeczytanie całego rozdziału.

- Wcisnąć .

– Nacisnąć ponownie .

– Przytrzymując wciśnięty, rozpocząć naciskanie na sterowniki cyfrowe stref grzewczych, w kierunku zgodnym z kierunkiem ruchu wskazówek zegara, poczynając od tego znajdującego się z przodu po lewej.

Lewy tylny sterownik cyfrowy wskazuje na przemian cyfrę od 0 do 9, która stanowi kod menu.

Lewy przedni przycisk cyfrowy wskazuje cyfrę, która zależy od parametrów wskazanych w wyborze.

– Nacisnąć na tylny lewy sterownik cyfrowy i wybrać cyfrę na pasku mocy, aby uzyskać dostęp do kodu menu.

– Nacisnąć na przedni lewy sterownik cyfrowy i wybrać cyfrę na pasku mocy, aby wybrać wartość.

– Po wprowadzeniu prawidłowej wartości, potwierdzić dotykając i przytrzymując przez 2 sekundy.

– Aby wyjść z menu bez zapisywania, wcisnąć.

Jeśli nie zostanie wykonana żadna czynność, menu użytkownika zamknie się po 1 minucie.

Specyfikacje wskazano w poniższej tabeli:

Kod menu	Opis	Wartość
U0	Menu do zarządzania mocą mak-symalną.	Pobór mocy można maksymalnie zmniejszyć wybierając, w krokach wyno-szących 0,1Kw, przewidzianą minimalną wartość mocy.
U2	Menu zarządzania poziomem dźwięku przycisków.	0 - Dźwięk wyłączony1 - Min.3 - Maks.
U3	Menu zarządzania poziomem dźwięku brzęczyka licznika minut.	0 - Dźwięk wyłączony1 - Min.3 - Maks.
U4	Menu zarządzania poziomej ja-sności wyświetlacza.	0 - Maks.9 - Min.
U5	Menu zarządzania animacją odli-czania.	0 - Animacja nieaktywna1 - Animacja aktywna
U6	Menu funkcji rozpoznawania obecności garnka.	0 - Nieaktywne1 - Aktywne
U7	Menu zarządzania końcem odli-czania.	0 - Ciągłe miganie i wyłączenie1 - Dziesięć mignięć i wyłączenie2 - Jedno mignięcie i wyłączenie

12. FUNKCJA ZARZĄDZANIA MOCĄ

Ten produkt posiada funkcję zarządzania mocą i sterowania elektronicznego.

Patrz: ilustracja.

Funkcja kontroluje osiąganie mocy maksymalnej wynoszącej 3700 W pomiędzy strefami grzewczymi używanymi w trybie łączonym (1+2 i 3+4), aby zoptymalizować rozkład mocy i uniknąć przeciążenia systemu.

Płyta kuchenna na maksymalnym poziomie mocy – funkcja rozdziela moc pomiędzy strefy grzewcze i, jeśli to konieczne, automatycznie redukuje moc w jednej ze stref grzewczych (ostatnie polecenie odpowiada najwyższemu priorytetowi).

Płyta kuchenna z ograniczeniem mocy – funkcja rozdziela moc pomiędzy strefy grzewcze, uniemożliwiając ustawienie mocy dla jednej strefy grzewczej na poziomie przekraczającym górną granicę (w celu zwiększenia mocy dla danej strefy grzewczej, należy ręcznie zmniejszyć poziom mocy ustawiony dla drugiej).

Na przykład:

Jeśli dla strefy grzewczej 1 wybrano podwyższony poziom mocy (boost) (P), strefa grzewcza 2 nie będzie mogła jednocześnie przekroczyć poziomu mocy 9 i zostanie automatycznie zredukowana.

13. PRZEWODNIK NA TEMAT UŻYTKOWANIA NACZYŃ DO GOTOWANIA

Z jakich naczyń korzystać

Stosować wyłącznie naczynia z dnem wykonanym z materiału ferromagnetycznego, przeznaczonego do stosowania na płytach indukcyjnych:

• żeliwo
• emaliowana stal
• stal węglowa
• stal nierdzewna (również częściowo)

- aluminium z powłoką ferromagnetyczną lub dnem z płytą ferromagnetyczną W celu stwierdzenia zdatności naczynia, skontrolować czy jest na nim obecny symbol (zazwyczaj umieszczony na dnie). Do dna naczynia można zbliżyć magnes. Jeśli dno naczynia go przyciąga, oznacza to że może ono być stosowane na płycie indukcyjnej.

W celu zagwarantowania optymalnej wydajności należy stosować zawsze naczynia o płaskim dnie, będącym w stanie równomiernie rozprowadzać ciepło. Niewystarczająco płaskie dno naczynia może negatywnie wpływać na przewodzenie mocy i ciepła.

Jak używać naczyń

Minimalna średnica garnka/patelni dla różnych stref grzewczych.

W celu zagwarantowania prawidłowego działania płyty kuchennej, naczynie do gotowania powinno pokrywać jeden lub kilka punktów odniesienia zaznaczonych na powierzchni płyty kuchennej, a jego średnica powinna być jak najmniejsza.

Należy zawsze korzystać ze strefy grzewczej, która odpowiada średnicy dna naczynia do gotowania.

Strefy grzewcze	Średnica dna naczynia do gotowania
	∅ min. (zalecana)	∅ maks. (zalecana)
Łączona lewa/prawa	190 mm	230 mm
Pojedyncze	110 mm	190 mm

Garnki/patelnie puste lub o cienkim dnie

Nie używać garnków/patelni pustych lub o cienkim dnie na płycie grzewczej, gdyż uniemożliwia to kontrolę temperatury lub automatyczne wyłączenie strefy grzewczej, w przypadku jej nadmiernego wzrostu, co wiąże się z ryzykiem uszkodzenia garnka lub powierzchni płyty grzewczej.

Jeśli dojdzie do takiej sytuacji, nie należy niczego dotykać i odczekać do momentu schłodzenia się wszystkich komponentów.

Jeśli wyświetli się komunikat o błędzie,

patrz rozdział: „Rozwiązywanie problemów”.

Porady/wskazówki

Hałas w trakcie pracy

Po włączeniu strefy grzewczej będzie słyszalne krótkie brzeczenie. Zjawisko to jest typowe dla ceramicznych stref grzewczych i nie wpływa na działanie lub trwałość urządzenia. Rodzaj hałasu zależy od stosowanego naczynia do gotowania. W przypadku wystąpienia silnych zakłóceń, należy użyć innego naczynia do gotowania.

1. ROZWIĄZYWANIE PROBLEMÓW

Kod błędu Opis Możliwa przyczyna błędu Rozwiązanie
	Płyta kuchenna wyłącza się po 10 sekundach.	Wykryto ciągłą aktywację przycisków. Na panelu sterowania znajduje się woda lub garnek.	Zetrzeć wodę lub zdjąć naczynie z ce-ramicznej powierzchni lub panelu sterowania.
ER21	Płyta kuchenna wyłącza się.	Wewnętrzna temperatura komponen-tów elektronicznych jest zbyt wysoka.	Poczekać na ostygnięcie płyty kuchen-nej.Sprawdzić, czy płyta kuchenna posia-da wystarczającą wentylację.Jeśli błąd się powtarza, skontaktować się z Serwisem Technicznym.
E2	Odnośna strefa grzewcza wyłącza się.	Garnek pusty lub nieodpowiedni.Zbyt wysoka temperatura garnka lub powierzchni szklano-ceramicznej.Zbyt wysoka temperatura komponen-tów elektronicznych.	Poczekać na ostygnięcie płyty kuchen-nej.Stosować odpowiednie garnki.Nie podgrzewać pustych garnków.
E3	Odnośna strefa grzewcza wyłącza się.	Nieodpowiedni garnek.Garnek traci swoje właściwości ma-gnetyczne i może doprowadzić do uszkodzenia płyty indukcyjnej.	Stosować odpowiednie garnki.Błąd zostanie automatycznie anulowa-ny po 8 s i będzie można ponownie użyć strefy grzewczej.W przypadku dalszych błędów wymie-nić garnek.Jeśli błąd się powtarza, skontaktować się z Serwisem Technicznym.
E6	Strefa grzewcza nie włą- cza się.	Nieprawidłowe napięcie i/lub częstotli- wosć zasilania.	Sprawdzić napięcie i/lub częstotliwość.W razie potrzeby skontaktować się z Serwisem Technicznym.
E8	Strefy grzewcze wyłącza- ją się.	Awaria wentylatora.Wentylator zablokowany pyłem lub włóknami.	Wyczyścić wentylator i usunąć ewen-tualne obce ciała.Jeśli błąd się powtarza, skontaktować się z Serwisem Technicznym.
EH	Odnośna strefa grzewcza wyłącza się.	Zablokowany czujnik temperatury stre- fy grzewczej.Nie jest wykrywana wystarczająca zmiana temperatury po włączeniu płyty kuchennej.	Wyłączyć płytę i ponownie ją włączyć po ostygnięciu.Jeśli błąd się powtarza, skontaktować się z Serwisem Technicznym.
U400	Przepięcie wynikające z błędnego połączenia elektrycznego.		Odłączyć płytę kuchenną od zasilania.Ponownie podłączyć płytę grzewczą zgodnie z załączonym schematem.Jeśli błąd się powtarza, skontaktować się z Serwisem Technicznym.

E4/E5/E7/E9/ER20/ER22/ER31/ER36/ER40/ER47/EA

Odłączyć płytę kuchenną od zasilania.Odczekać kilka sekund, a następnie ponownie podłączyć płytę kuchenną do zasilania.Jeśli problem nadal występuje, skontaktować się z serwisem technicznym i podać kod błędu ukazującego się na wyświetlaczu.

1. DANE TECHNICZNE

		Jednostka	Wartość
Typ produktu			Zintegrowana płyta kuchenna
Wymiary Szerokość mm			650
	Głębokość mm		510
	Wysokość min./maks. mm		53
Moc całkowita W			7400

Parametr Wartość
Napięcie/częstotliwość zasilania	220-240 V, 50 Hz; 220 V; 60 Hz;2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Cieżar urządzenia	12 kg

1. EFEKTYWNOŚĆ ENERGETYCZNA PŁYTY KUCHENNEJ

Liczba stref grzewczych	4
Liczba stref grzewczych możliwych do połączenia	1- Lewa
	1- Prawa
Technologia gotowania	Indukcyjna
Wymiary strefy grzewczej możliwej do połączenia	Lewa 395 x 220 mm
Wymiary strefy grzewczej możliwej do połączenia	Prawa 395 x 220 mm
Zużycie energii w strefie grzewczej możliwej do połączenia	Lewa 192 Wh/kg
Zużycie energii w strefie grzewczej możliwej do połączenia	Prawa 192 Wh/kg
Zużycie energii elektrycznej przez płytę kuchenną (działanie elektryczne)	189,7 Wh/kg

17. ASPEKTY ŚRODOWISKOWE

Utylizacja urządzeń gospodarstwa domowego

Symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go wyrzucać razem ze zwykłymi odpadami pochodzącymi z gospodarstwa domowego. Produkt musi być przekazany do centrum specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji.

Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędach miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

Utylizacja materiałów opakowaniowych

Materiały, na których widnieje symbol mogą być poddane recyklingowi. Materiały opakowaniowe należy wyrzucić do pojemników na odpady przeznaczone do recyklingu.

Oszczędność energetyczna

Umożliwia codzienną oszczędność energii podczas gotowania, jeżeli postępuje się zgodnie ze wskazaniami.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.
• Jeśli to możliwe, należy zawsze przykrywać naczynia pokrywką.
• Przed włączeniem strefy grzewczej, należy postawić na niej naczynie do gotowania.
• Mniejsze naczynia należy stawiać na mniejszych strefach grzewczych.
• Naczynia należy stawiać bezpośrednio na środku strefy grzewczej.
• Pozostałe ciepło można wykorzystać do podtrzymywania ciepła potraw lub roztapiania.

18. ZGODNOŚĆ

Informacje dotyczące produktu, zgodnie z Rozporządzeniem UE nr 66/2014

Zgodność z normami:

EN/IEC 60350-2

EN/IEC 50564

Urządzenie zostało zaprojektowane, wyprodukowane oraz wprowadzone do handlu zgodnie z Dyrektywami EWG.

„Dane techniczne wskazano na tabliczce znamionowej umieszczonej pod spodem produktu.”
