Tipo di prodotto	Cucina a incasso
Marca	Franke
Modello	FMA 654 I F KL BK
Colore	Nero
Dimensioni (A x L x P)	59,5 x 59,5 x 54,8 cm
Peso netto	Circa 38 kg
Alimentazione elettrica	230 V / 50 Hz / 16 A
Tipo di cottura	Forno elettrico multifunzione + piano a induzione (secondo variante)
Funzioni del forno	Calore ventilato, convezione naturale, grill, scongelamento, calore pulsato
Capacità del forno	Circa 65 litri
Pulizia	Per pirolisi (autopulente)
Sicurezza	Blocco bambini, spegnimento automatico, sicurezza vetro freddo
Indice di riparabilità	7,8/10
Ricambi disponibili	Resistenze, vetro interno, guarnizione porta, comandi
Garanzia	2 anni (ricambi e manodopera)
Certificazioni	CE, NF
Consumo energetico	Classe A+

Domande frequenti - FMA 654 I F KL BK FRANKE

Quali sono le dimensioni esatte dell'apparecchio per l'incasso?

Le dimensioni esterne sono 59,5 cm di altezza, 59,5 cm di larghezza e 54,8 cm di profondità. Prevedere uno spazio di incasso di circa 60 x 60 x 55 cm.

L'apparecchio funziona con 230 V standard?

Sì, è previsto per un'alimentazione di 230 V / 50 Hz e richiede un circuito da 16 A protetto da interruttore.

Come utilizzare la funzione pirolisi per pulire il forno?

La pirolisi riscalda il forno ad alta temperatura (circa 500°C) per bruciare i residui. È sufficiente selezionare il programma pirolisi, bloccare lo sportello e attendere la fine del ciclo (circa 2 ore). Non utilizzare prodotti chimici.

Quali sono i modi di cottura disponibili?

I modi includono: calore ventilato, convezione naturale, grill, grill ventilato, scongelamento, calore pulsato e mantenimento in caldo.

Posso utilizzare piatti in alluminio nel forno?

Sì, ma evitate il contatto diretto con le pareti. Privilegiate piatti in vetro, ceramica o acciaio inossidabile per una migliore distribuzione del calore.

Come cambiare la lampadina del forno?

Scollegate l'apparecchio, rimuovete il cappuccio in vetro (ruotatelo) e svitate la lampadina (tipo G9, 40 W max). Sostituitela con una lampadina nuova identica.

Il piano di cottura è compatibile con tutte le pentole?

Per l'induzione, utilizzate utensili con fondo ferromagnetico (acciaio, ghisa). Verificate con una calamita.

Cosa fare se il forno non riscalda più?

Verificate l'alimentazione elettrica, l'interruttore e la programmazione dell'orologio. Se il problema persiste, contattate il servizio post-vendita.

Come attivare la sicurezza bambini?

Premere contemporaneamente i tasti 'meno' e 'più' per 3 secondi fino alla visualizzazione di un simbolo di blocco. Per disattivare, ripetere la stessa operazione.

Dove trovare ricambi per questo apparecchio?

I ricambi (resistenze, vetro, guarnizioni) sono disponibili presso i rivenditori autorizzati Franke o su siti specializzati in elettrodomestici. Munitevi del numero di modello.

MANUALE UTENTE FMA 654 I F KL BK FRANKE

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio. Questi piani cottura dispongono di sistemi di induzione conformi ai requisiti delle direttive EMC e EMF e non dovrebbero interferire con altri dispositivi elettronici. I portatori di pacemaker o altri impianti elettronici devono consultare il proprio medico o il produttore del dispositivo impiantato per valutarne il grado di suscettibilità alle interferenze.

I collegamenti elettrici devono essere eseguiti da un tecnico competente. Prima di eseguire il collegamento elettrico, leggere la sezione COLLEGAMENTO ELETTRICO.

Per gli apparecchi con cavo di alimentazione, i morsetti o la se-

Per gli apparecchi con cavo di alimentazione, i morsetti o la sezione dei fili tra il punto di ancoraggio del cavo e i morsetti devono essere disposti in modo tale da consentire di estrarre il conduttore sotto tensione a monte del cavo di terra in caso di fuoriuscita dal suo ancoraggio.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• Controllare che l'alimentazione di rete corrisponda a quella indicata sulla targhetta dati fissata all'interno del prodotto.
• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Se il cavo di alimentazione è danneggiato, è necessario farlo sostituire dal produttore, da un centro assistenza autorizzato o da un tecnico competente per evitare qualsiasi rischio o situazione di pericolo.

AVVERTENZA: Prima di installare l'apparecchio, rimuovere le pellicole di protezione.

- Usare solo le viti e gli altri articoli di ferramenta forniti insieme all'apparecchio.

AVVERTENZA: La mancata installazione delle viti o dei dispositivi di fissaggio come descritto nelle presenti istruzioni può comportare rischi di scosse elettriche.

• Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da un adulto.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psicofisico-sensoriali o prive di esperienza e conoscenze, a meno che non siano attentamente sorvegliate e istruite in merito all'utilizzo sicuro dell'apparecchio da una persona responsabile per la loro sicurezza.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psicofisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti in merito all'utilizzo sicuro dell'apparecchio e ai pericoli che ciò comporta. Non lasciare che i bambini giochino con l'apparecchio.

AVVERTENZA: L'apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.

Prestare grande attenzione a non toccare la superficie delle zone di cottura.

Tenere lontani i bambini di età inferiore a 8 anni, a meno che non siano costantemente sorvegliati.

AVVERTENZA: Se la superficie presenta incrinature, spegnere l'apparecchio per evitare il rischio di scosse elettriche.

• Non toccare l'apparecchio con le mani o parti del corpo bagnate.
• Non utilizzare apparecchi a vapore per la pulizia del prodotto.
• Non appoggiare sulla superficie del piano cottura oggetti metallici come coltelli, forchette, cucchiai e coperchi, perché possono surriscaldarsi.
• Utilizzare l'apposito comando per spegnere il piano cottura dopo l'uso; non affidarsi ai sensori delle pentole.

AVVERTENZA: È pericoloso lasciare incustodito il piano cottura quando si utilizzano olio o grassi, perché potrebbe crearsi una situazione di pericolo e svilupparsi un incendio. Non tentare MAI di estinguere eventuali fiamme con acqua, ma spegnere l'apparecchio e soffocare le fiamme per esempio con un coperchio o una coperta antifiamma.

perchio o una coperta antifiamma.

ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve procedimento di cottura deve essere sorvegliato costantemente.

- L'apparecchio non è progettato per essere messo in funzione per mezzo di un timer esterno o un sistema di telecomando separato.

AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura.

- L'apparecchio deve essere installato in modo da permettere il sezionamento dall'alimentazione elettrica con un'apertura tra i contatti (3 mm) che assicuri il sezionamento completo in condizioni di sovraccarico di categoria III.

• L'apparecchio non deve mai essere esposto agli agenti atmosferici (pioggia, sole).

- Tenere gli imballaggi fuori dalla portata dei bambini e di animali domestici.

• Assicurarsi che il dispositivo sia collegato direttamente alla presa di corrente.

- Non utilizzare adattatori, prese multiple o prolunghe per collegare il dispositivo.

- Non usare mai l'apparecchio per scopi diversi da quelli per i quali è stato progettato.

- Le friggitrici devono essere costantemente sorvegliate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

• Non azionare l'apparecchio utilizzando un timer esterno o un sistema di telecomando separato.
• Non utilizzare il piano di cottura come superficie di lavoro o appoggio.
• Non avvicinare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti non si siano completamente raffreddati per evitare il rischio di incendi.
• Non poggiare oggetti metallici come coltelli, forchette, cucchiai e coperchi sulla superficie del piano di cottura perché potrebbero surriscaldarsi. • L'apparecchio non deve mai essere installato dietro uno sportello decorativo, per evitare che possa surriscaldarsi.
• Non stare in piedi sull'apparecchio, perché si potrebbe danneggiare.
• Non appoggiare pentole e padelle sul bordo, perché potrebbero danneggiarsi i giunti in silicone.

Dichiarazione di Conformità

Il fabbricante dichiara che questo apparecchio con funzionalità radio è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet facendo una ricerca per codice prodotto:

https://www.franke.com/

Tale codice è reperibile nell'etichetta posizionata all'interno del prodotto.

Bande di frequenza	Massima potenza trasmessa
2,4 GHz 2	mW max.

2. INSTALLAZIONE

Per la procedura di installazione è obbligatorio attenersi alle leggi, ordinanze, direttive e norme (regolamenti per la sicurezza degli impianti elettrici, il corretto riciclaggio dei componenti, ecc.) in vigore nel paese di utilizzo!

• Per maggiori informazioni sull'installazione, consultare le Istruzioni di montaggio.
• Non utilizzare un sigillante siliconico tra l'apparecchio e il piano di lavoro.
• Verificare che lo spazio sottostante il piano cottura sia sufficiente per la circolazione dell'aria. Fare riferimento alle Istruzioni di montaggio.

- Il fondo dell'apparecchio può diventare molto caldo. Se l'apparecchio è installato sopra cassetti, assicurarsi di installare un pannello di separazione ignifugo sotto l'apparecchio per impedire l'accesso al fondo. Fare riferimento alle Istruzioni di montaggio.

- La ventilazione dell'apparecchio deve essere conforme alle istruzioni del produttore.

- Creare un'apertura anteriore di almeno 28 cm² nel blocco cucina che deve alloggiare il piano cottura per permettere una corretta aerazione del prodotto.

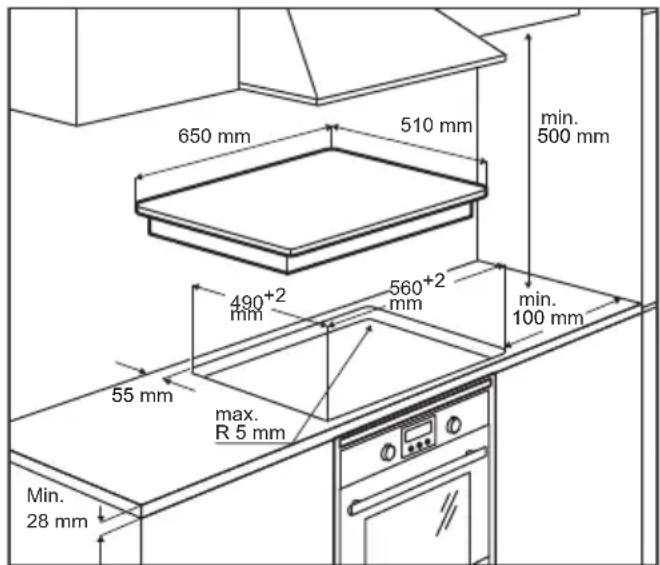

Requisiti del blocco cucina

• Se l'apparecchio è montato su materiali infiammabili, è necessario osservare rigorosamente le linee guida e i regolamenti relativi agli impianti in bassa tensione e le norme di prevenzione degli incendi.

- Per le unità da incasso, i componenti (in materiale plastico e legno impiallacciato)

lacciato) devono essere applicati con collanti termoresistenti (min. 85 °C): l'uso di materiali e collanti non idonei può causare deformazioni o distacchi dei componenti.

- È consentito l'uso di profili in legno massiccio attorno al piano di lavoro dietro l'apparecchio, a condizione che le distanze minime siano sempre conformi alle indicazioni fornite nei disegni di installazione.

• Per maggiori informazioni sull'installazione, consultare le Istruzioni di montaggio.
• Se non c'è un forno sotto il piano cottura, installare un pannello di separazione sotto l'apparecchio come illustrato nelle Istruzioni di montaggio.

AVVERTENZA: Tutti i collegamenti elettrici devono essere eseguiti da un installatore autorizzato.

- Prima di eseguire i collegamenti, verificare che la tensione nominale dell'apparecchio indicata sulla targhetta dati corrisponda alla tensione della rete di alimentazione. La targhetta dati è applicata sul lato inferiore del piano cottura.

• Seguire lo schema di collegamento (collocato sul lato inferiore del piano cottura).
• Usare esclusivamente componenti originali forniti dal servizio ricambi. • L'apparecchio è fornito con un cavo di collegamento.
• Se il cavo di alimentazione è danneggiato, sostituirlo con il ricambio originale appropriato. Contattare il Servizio Assistenza.

Attenzione! Non effettuare saldature sui cavi!

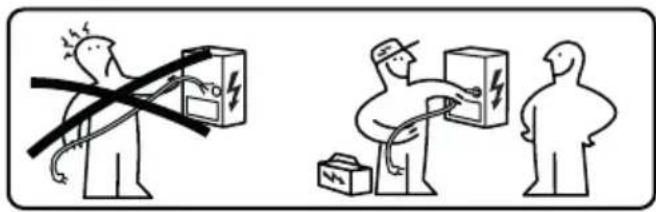

Collegamento elettrico

• I collegamenti elettrici devono essere eseguiti da un tecnico specializzato. - Questo apparecchio presenta un collegamento del tipo a "Y" con un cavo di tipo H05V2V2-F. Sezione min. dei conduttori: 5x2,5 mm². - I morsetti di collegamento sono accessibili rimuovendo la copertura della scatola di giunzione. - Verificare che le caratteristiche dell'impianto elettrico domestico (tensione, potenza massima e corrente) siano compatibili con quelle dell'apparecchio. - Collegare l'apparecchio come mostrato nello schema (in conformità alle norme di riferimento per la tensione di rete vigenti a livello nazionale).

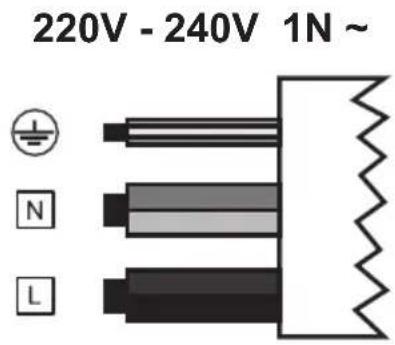

Schema di collegamento

L Nero
L Marrone
N	Blu
N	Grigio
	Giallo / Verde

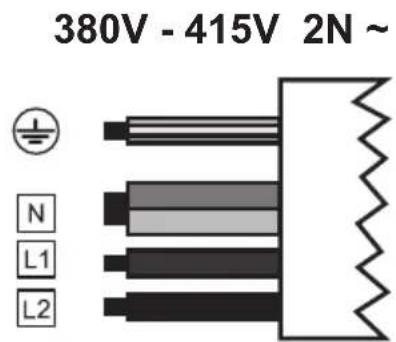

L1	Marrone
L2	Nero
N	Blu
N	Grigio
	Giallo / Verde

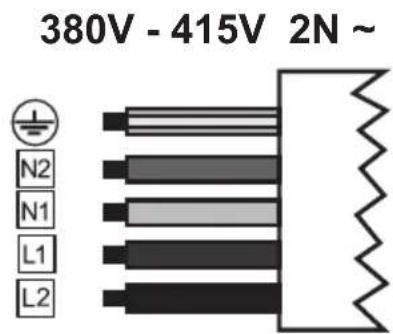

L1	Marrone
L2	Nero
N1	Blu
N2	Grigio
	Giallo / Verde

4. PULIZIA E MANUTENZIONE

• Non usare mai spugnette abrasive, lana di acciaio, acido cloridrico o altri prodotti che potrebbero graffiare o lasciare segni sulla superficie.
• Non consumare gli eventuali residui di cibo caduti o accumulati sulla superficie e sugli elementi funzionali o estetici del piano cottura.
• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire l'apparecchio dopo ogni utilizzo per evitare che eventuali residui di cibo si carbonizzino. È molto più difficile rimuovere le tracce di sporco indurite o bruciate.
• Per rimuovere lo sporco quotidiano, usare un panno morbido o una spugnetta con un detergente appropriato. Seguire le raccomandazioni del produttore in merito ai detergenti da utilizzare. Si raccomanda l'uso di detergenti neutri.
• Rimuovere le tracce di sporco indurite, ad esempio latte traboccato in fase di bollitura, usando un raschietto per superfici in vetroceramica quando il piano cottura è ancora caldo. Seguire le raccomandazioni del produttore in merito ai raschietti da utilizzare.
• Rimuovere i residui di cibo ricchi di zucchero, ad esempio schizzi di marmellata in cottura, usando un raschietto per superfici in vetroceramica quando il piano cottura è ancora caldo. Tali residui, se non rimossi, potrebbero danneggiare la superficie in vetroceramica.
• Rimuovere eventuali residui di plastica fusa usando un raschietto idoneo per superfici in vetroceramica quando il piano cottura è ancora caldo. Tali residui, se non rimossi, potrebbero danneggiare la superficie in vetroceramica.
• Rimuovere le macchie di calcare utilizzando una piccola quantità di soluzione anticalcare, per esempio aceto o succo di limone, una volta che il piano cottura si è raffreddato. Quindi pulire nuovamente con un panno umido.
• Non tagliare o preparare gli alimenti sulla superficie ed evitare che vi cadano sopra oggetti duri. Non trascinare pentole o stoviglie sulla superficie. Non utilizzare pulitori a vapore.

Manutenzione e riparazioni

Assicurarsi che la manutenzione dei componenti elettrici sia affidata esclusivamente al costruttore o ai tecnici del Servizio Assistenza.

Assicurarsi che i cavi danneggiati siano sostituiti esclusivamente dal produttore o dai tecnici del Servizio Assistenza.

In presenza di un guasto, cercare di trovare una soluzione seguendo le indicazioni fornite nella guida alla risoluzione dei problemi. Se non è possibile risolvere il problema, contattare il Servizio Assistenza.

Quando si contatta il Servizio Assistenza, si prega di fornire le seguenti informazioni:

• tipo di guasto
• modello dell'apparecchio (Art./Cod.)
• numero di serie (S.N.)

Queste informazioni si trovano sulla targhetta dati. La targhetta dati è applicata sul fondo dell'apparecchio.

In caso di utilizzo improprio dell'apparecchio o installazione non effettuata da un installatore autorizzato, potrebbe essere necessario pagare la visita del tecnico del Servizio Assistenza o del rivenditore anche durante il periodo di validità della garanzia.

5. DESCRIZIONE DEL PRODOTTO

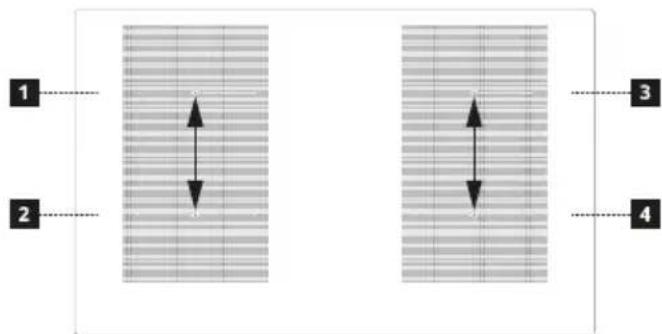

Disposizione della superficie di cottura

1	Zona di cottura singola (197x220 mm) 2100 W, con funzione Booster da 3000 W
2	Zona di cottura singola (197x220 mm) 2100 W, con funzione Booster da 3000 W
3	Zona di cottura singola (197x220 mm) 2100 W, con funzione Booster da 3000 W
4	Zona di cottura singola (197x220 mm) 2100 W, con funzione Booster da 3000 W
5	Pannello comandi
1 + 2	Zona di cottura combinabile (395 x 220 mm) 300 W, con funzione Booster 3700 W.
3 + 4	Zona di cottura combinabile (395 x 220 mm) 300 W, con funzione Booster 3700 W.

INDICATORI

Rilevamento di presenza pentola

Ogni zona di cottura è dotata di un sistema che rileva la presenza di una pentola sul piano cottura.

Il sistema di rilevamento è in grado di riconoscere le pentole con fondo magnetizzabile di tipo idoneo per l'uso sui piani cottura a induzione.

Se la pentola viene rimossa durante il funzionamento o si utilizza una pentola non idonea, sul display appare il simbolo y.

Indicatore di calore residuo

L'indicatore di calore residuo è una funzione di sicurezza per segnalare che la superficie della zona di cottura è ancora a una temperatura pari o superiore a 50 °C e potrebbe quindi causare ustioni al contatto con le mani nude. Il digit della

zona di cottura corrispondente indica H

6. PANNELLO COMANDI

1	Acceso/Spento
2	Tasto della funzione Pausa
3	Tasto della funzione Blocco tastiera
4	Tastiera a scorrimento
5	Simbolo del timer
6	Indicatore del livello di potenza
7	Controllo del timer e indicatore del tempo di cottura
8	Indicatore zona di cottura

Le zone di cottura possono essere attivate premendo il digit di riferimento. Il

digit si illumina più intensamente per confermare l'operazione.

Quando si posiziona una pentola su una delle 4 zone di cottura, il piano cottura ne

rileva automaticamente la presenza e illumina il digit corrispondente per attivarlo.

Se non vi sono pentole o altri oggetti sul piano cottura, i digit non sono visibili.

Sul pannello comandi, le funzioni selezionabili sono sempre quelle visibili ma illuminate a bassa intensità. Selezionare le funzioni toccando il simbolo corrispondente.

7. LIMITAZIONE DI POTENZA

Al primo collegamento dell'apparecchio all'alimentazione di rete domestica, l'installatore deve impostare la potenza delle zone cottura in base alle capacità effettive dell'impianto elettrico domestico.

Se questo non è necessario, si può accendere direttamente il piano cottura utilizzando (1), in alternativa, seguire la procedura descritta sotto per accedere al menu.

Prima di eseguire la procedura è consigliabile leggere l'intero paragrafo.

Collegare il piano cottura alla rete domestica.

• Premere
• Premere di nuovo ⏻
• Tenendo premuto, iniziare a premere il digit delle zone di cottura procedendo in senso antiorario a partire da quello avanti a destra.

Il digit posteriore sinistro indica un numero che indica il tipo di menu. Il digit anteriore sinistro indica un numero che dipende dai parametri indicati nella selezione.

Selezionare il digit con e premere “8” sulla barra della potenza.

Selezionare il digit anteriore sinistro e selezionare l'impostazione corretta.

Vedere la tabella seguente per le specifiche:

Valore sulla tastiera a scorrimento	KW	Note
0	7,4	Impostazione iniziale standard
1	4
2	2,5
3	6

Una volta inserito il valore corretto, confermare toccando e tenendo per 2 secondi.

8. FUNZIONE DEMO

La funzione DEMO consente di usare il prodotto in ogni sua funzione senza che questo sia realmente funzionante.

Collegare il piano cottura alla rete domestica.

• Premere
• Premere di nuovo ⏻
• Tenendo iniziare a premere il digit delle zone di cottura procedendo in senso antiorario a partire da quello avanti a destra.

Il digit posteriore sinistro indica un numero che indica il tipo di menu. Il digit anteriore sinistro indica un numero che dipende dai parametri indicati nella selezione.

Selezionare il digit con e premere “6” sulla barra della potenza.

Selezionare il digit anteriore sinistro e selezionare l'impostazione corretta.

Vedere la tabella seguente per le specifiche:

Valore sulla ta-stiera a scorri-mento	Note
0	Funzione DEMO disattivata
1	Funzione DEMO attivata

Una volta inserito il valore corretto, confermare toccando e tenendo per 2 secondi.

9. FUNZIONI PIANO COTTURA

0 :······P
Blocco	È possibile bloccare le funzioni del piano cottura durante l'uso, ad esempio per pulire il piano cottura.
	Per attivare/disattivare: premere ♦
Dispositivo di sicurezza bambini	Aquesta funzione impedisce l'azionamento accidentale dell'apparecchiatura
	Per attivare: accendere il piano e premere per 3 secondi qualsiasi zona di cottura e successivamente scorrere lentamente da 0 a 9 la barra di potenza.Tutti i digit indicanoLe operazioni descritte devono essere completate entro 10 secondi.
	Per disattivare: accendere il piano e premere per 3 secondi qualsiasi zona di cottura e successivamente scorrere lentamente da 9 a 0 la barra di potenza.Tutti i digit che indicano scompaiono.Le operazioni descritte devono essere completate entro 10 secondi.
Funzione Boost	Ogni zona di cottura può essere impostata ad un livello di potenza supplementare per un massimo di 5 minuti.
	Per attivare: selezionare una delle 4 zone di cottura e selezionare il valore “Boost” sulla tastiera a scorrimento. Il digit corrispondente indica.
	Per disattivare: selezionare uno degli altri valori possibili sulla tastiera a scorrimento.
Timer delle zone di cottura	Il timer consente di spegnere una particolare zona di cottura al termine del tempo impostato.Le zone di cottura possono essere programmate singolarmente, in quanto ciascuna dispone di un proprio timer.
	Per attivare: accendere il piano cottura e selezionare una delle 4 zone di cottura impostando un vaolore sulla tastiera a scorrimento, quindi premere i digit della zona per il controllo del timer e impostare un valore sempre tramite la tastiera a scorrimento. Il simbolo della zona di cottura si il-lumina. Non toccare nulla per 5 secondi per confermare il tempo impostato.Il display nell'area dei comandi di gestione del timer visualizza il conto alla rovescia che termina con un avviso acustico.Premere i digit della zona per il controllo del timer per silenziare l'allarme.
	Per disattivare: attendere fino al termine del conto alla rovescia o azzerare i valori del timer.
Timer (generico)	Timer con allarme per uso generico.
	Per attivare: accendere il piano cottura, premere i digit della zona per il controllo del timer e impostare un valore tramite la tastiera a scorrimento. Il conto alla rovescia termina con un avviso acustico. Premere i digit della zona per il controllo del timer per silenziare l'allarme.
	Per disattivare: attendere fino al termine del conto alla rovescia o azzerare i valori del timer.
Funzione Pausa	Questa funzione consente di mettere in pausa/riavviare qualsiasi funzione attiva sul piano cottura, riducendo la potenza disponibile nella zona di cottura e azzerando tutte le funzioni.Durante la pausa, tutti i digit indicano per segnalare che:- Non viene prodotta energia in nessuna delle zone di cottura.- Tutte le funzioni e il timer sono disattivati.
	Per attivare: con il piano cottura in funzione, premere e mantenere premuto per almeno 1 secondo.
	Per disattivare: premere e mantenere premuto per almeno 1 secondo e far scorrere il dito dal minimo al massimo lungo la tastiera a scorrimento che mostra un'animazione.
Funzione di Richiamo	Questa funzione è utilizzata per richiamare le impostazioni di funzionamento del piano cottura in caso di arresto involontario usando
	Con il piano cottura spento, per recuperare le impostazioni premere entro 6 secondi, quindi premere dentro 6 secondi. Viene emesso un bip per confermare l'operazione.
	Quando il piano cottura è spento, se non viene riacceso entro 6 secondi si perdono le impostazioni delle funzioni precedenti.
Funzione Riscaldamento	Questa funzione è utilizzata per riscaldare una pentola alla potenza massima prima di continuare la cottura a un livello selezionato. L'intervallo di tempo in cui la zona di cottura viene mantenuta alla potenza massima dipende dal livello di cottura finale impostato. Vedere la tabella:
	Livello di potenza Timer (secondi)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Non disponibile
	Boost Non disponibile
	Selezionare una delle 4 zone di cottura e premere e mantenere premuto per 3 secondi il valore selezionato (da 1 a 8) sulla tastiera a scorrimento. Il piano cottura avrà un picco di potenza massima per un periodo di tempo che varia in base alla potenza di cottura impostata precedentemente, quindi tornerà al valore impostato all'inizio. Il digit corrispondente indica è il valore impostato.
Modalità combinata (funzione “ponte”)	Questa funzione permette di collegare 2 zone di cottura per utilizzarle e controllarle come una sin-gola e più ampia zona di cottura. Questo offre la possibilità di utilizzare pentole con un fondo più ampio.Le zone di cottura selezionabili per questa funzione sono sia quelle di sinistra che quelle di destra.
	Per attivare: premere simultaneamente entrambe le zone di cottura finché un digit indica. Per impostare la potenza della zona utilizzabile in modalità combinata usare la tastiera a scorri-mento.
	Per disattivare: premere simultaneamente i tasti utilizzati per attivare la funzione “ponte”, finché i simboli e scompaiono.
	Importante! Il piano cottura riconosce automaticamente la presenza di una pentola più grande che occupa due zone di cottura, ma gestirà le zone in maniera indipendente a meno che non sia attiva-ta la funzione “ponte”.
Funzione riscaldamento	Questa funzione serve per mantenere in caldo i cibi cotti.Per attivare/disattivare: selezionare una zona di cottura e selezionare 0 oppure 1 sulla barra a scor-rimento visualizzando sul digit corrispondente.
Funzione AUTO	Questa funzione permette di attivare la modalità AUTO nella quale il Piano e la Cappa funzionano in maniera coordinata. Accendendo il Piano automaticamente si accenderanno le Luci. La velocità della cappa verrà impostata automaticamente utilizzando il livello di potenza più alto presente sulle zone del piano cottura.
	Accoppiamento Piano-CappaPrima di avviare la procedura seguire le indicazioni specifiche dei manuali dei dispositivi da accoppiare.A piano spento premere simultaneamente i tasti “oe” e la procedura di accoppiamento si attiverà visualizzando un animazione nel display.ATTENZIONE: una volta attivata la procedura fare riferimento al manuale della cappa e verificare che sia stata attivata la procedura di Accoppiamento K-Link.La procedura di accoppiamento dura 2 minuti. Se entro questo tempo non viene riconosciuto nessun dispositivo verificare di aver avviato precedentemente la procedura dei dispositivi da accoppiare. E’ possibile sia stato raggiunto il limite massimo di dispositivi associabili.Premere nuovamente i tasti “oe” per conferma.

10. TABELLA DI COTTURA

Livello di potenza	Metodo di cottura Da usare per
1	Sciogliere, riscaldare leggermente Burro, cioccolata, gelatina, salse
2	Sciogliere, riscaldare leggermente Burro, cioccolata, gelatina, salse
3	Portare a temperatura Riso
4	Cottura prolungata, addensare, stufare Verdure, patate, salse, frutta, pesce
5	Cottura prolungata, addensare, stufare Verdure, patate, salse, frutta, pesce
6	Cottura prolungata, brasare Pasta, minestre, carne brasata
7	Frittura leggera Rösti (frittelle) di patate, omelette, cibi impanati e fritti, salsiccia
8	Frittura, frittura in immersione Carne, patatine fritte
9	Frittura rapida ad alta temperatura Bistecche
P	Riscaldamento veloce Bollitura acqua

11. PERSONALIZZAZIONE DEL MENU UTENTE

Prima di eseguire la procedura è consigliabile leggere l'intero paragrafo.

- Premere

- Premere di nuovo .

- Tenendo ⚠ iniziare a premere il digit delle zone di cottura procedendo in senso orario a partire da quello avanti a sinistra.

Il digit posteriore sinistro indica alternativamente un numero da 0 a 9 indicante il codice del menu.

Il digit anteriore sinistro indica un numero che dipende dai parametri indicati nella selezione.

• Premere il digit posteriore sinistro e selezionare un numero sulla barra della potenza per accedere al codice del menu.
• Premere il digit anteriore sinistro e selezionare un numero sulla barra della potenza per selezionare un valore.

- Una volta inserito il valore corretto, confermare toccando e tenendo per 2 secondi.

- Per uscire dal menu senza salvare, premere .

Se non si effettua alcuna operazione, il menu utente si chiude dopo 1 minuto.

Vedere la tabella seguente per le specifiche:

Codice del menu	Descrizione Valore
U0 Menu	di gestione della potenza massima.	E' possibile diminuire il massimo assorbimento selezionato a step di 0,1Kw fino alla potenza minimo dichiarata.
U2 Menu	di gestione del volume sonoro dei tasti.	0 - Suono disattivato1 - Min.3 - Max
U3 Menu	di gestione del volume del cicalino contaminuti.	0 - Suono disattivato1 - Min.3 - Max
U4 Menu	di gestione del livello di luminosità del display.	0 - Max9 - Min.
U5 Menu	di gestione dell'animazione del conto alla rovescia.	0 - Animazione disattivata1 - Animazione attivata
U6 Menu	della funzione di riconoscimento presenza pentola.	0 - Non attiva1 - Attiva
U7 Menu	di gestione del termine del conto alla rovescia.	0 - Lampeggio continuo e spegnimento1 - Dieci lampeggi e spegnimento2 - Un lampeggio e spegnimento

12. FUNZIONE DI GESTIONE DELLA POTENZA

Questo prodotto è dotato di una funzione di gestione della potenza a controllo elettronico.

Vedere illustrazione.

Questa funzione controlla l'erogazione della potenza massima di 3700 W tra le zone di cottura utilizzate in modalità combinata (1+2 e 3+4), ottimizzando la distribuzione di potenza ed evitando situazioni di sovraccarico del sistema.

Piano cottura al massimo livello di potenza - la funzione ripartisce la potenza tra le zone di cottura e automaticamente riduce la potenza di una zona di cottura, se necessario (all'ultimo comando è assegnata la priorità più alta).

Piano cottura con limitazione della potenza - la funzione ripartisce la potenza tra le zone di cottura, impedendo di impostare la potenza di una zona di cottura a un livello superiore al limite (per aumentare la potenza di una particolare zona di cottura, è necessario ridurre manualmente il livello di potenza impostato per l'altra).

Esempio:

Se per la zona di cottura 1 si seleziona il livello di potenza supplementare (boost) (P), la zona di cottura 2 non potrà contemporaneamente superare il livello di potenza 9 e verrà automaticamente limitata.

13. GUIDA ALL'USO DELLE PENTOLE

Quali pentole utilizzare

Utilizzare esclusivamente pentole con il fondo in materiale ferromagnetico idoneo per l'uso sui piani cottura a induzione:

• ghisa
• acciaio smaltato
• acciaio al carbonio
• acciaio inossidabile (anche non interamente)

- alluminio con rivestimento ferromagnetico o fondo con piastra ferromagnetica

Per stabilire l'idoneità di una pentola, controllare che sia presente il simbolo (generalmente stampigliato sul fondo). Si può anche avvicinare una calamita al fondo della pentola. Se rimane attaccata, significa che la pentola è utilizzabile su un piano cottura a induzione.

Per garantire un'efficienza ottimale, usare sempre pentole con fondo piatto in grado di distribuire uniformemente il calore. Un fondo non perfettamente piano può influire sulla conduzione della potenza e del calore.

Come utilizzare le pentole

Diametro minimo della pentola/padella per le diverse zone di cottura.

Per garantire che il piano cottura funzioni correttamente, la pentola deve coprire uno o più dei punti di riferimento indicati sulla superficie del piano cottura e deve essere di diametro minimo idoneo.

Usare sempre la zona di cottura che meglio corrisponde al diametro del fondo della pentola.

Zone di cottura	Diametro del fondo pentola
	∅ min. (consigliato)	∅ max (consigliato)
Combinata sinistra/ destra	190 mm 230 mm
Singole	110 mm 190 mm

Pentole/padelle vuote o con fondo sottile

Non usare pentole/padelle vuote o con fondo sottile sul piano cottura perché ciò non consentirebbe di controllare la temperatura o spegnere automaticamente la zona di cottura se la temperatura è troppo elevata, con il rischio di danneggiare la pentola o la superficie del piano cottura.

Se ciò dovesse accadere, non toccare nulla e attendere che tutti i componenti si raffreddino.

Se appare un messaggio di errore, consultare la sezione “Risoluzione dei problemi”.

Consigli/suggerimenti

Rumori durante il funzionamento

Quando si attiva una zona di cottura, è possibile udire un breve ronzio. Questo fenomeno è tipico delle zone di cottura in vetroceramica e non influisce né sul funzionamento né sulla durata in servizio dell'apparecchio. Il rumore può dipendere dalla pentola utilizzata. In presenza di un forte disturbo, può essere utile sostituire la pentola.

14. RISOLUZIONE DEI PROBLEMI

Codice di errore	Descrizione Possibile causa dell'errore Soluzione
	Il piano cottura si spegne dopo 10 secondi.	Rilevata un'attivazione continua dei tasti.Acqua o pentola presente sul pannello dei comandi.	Rimuovere l'acqua o la pentola dalla superficie in vetroceramica e dal pan-nello dei comandi.
ER21	Il piano cottura si spegne.	La temperatura interna dei componenti elettronici è troppo alta.	Lasciare raffreddare il piano cottura.Controllare se il piano cottura dispone di sufficiente ventilazione.Se l'errore permane, contattare il Servizio Assistenza.
E2	La zona di cottura corri-spondente si spegne.	Pentola vuota o non idonea.Temperatura della pentola o della su-perficie in vetroceramica troppo alta.Temperatura dei componenti elettroni-ci troppo alta.	Lasciare raffreddare il piano cottura.Usare una pentola appropriata.Non riscaldare pentole vuote.
E3	La zona di cottura corri-spondente si spegne.	Pentola non idonea.La pentola sta perdendo le sue pro-prietà magnetiche e può causare danni al piano cottura a induzione.	Usare una pentola appropriata.L'errore si annulla automaticamente dopo 8 s e la zona di cottura può esse-re nuovamente utilizzata.In caso di ulteriori errori è necessario sostituire la pentola.Se l'errore permane, contattare il Servizio Assistenza.
E6	La zona di cottura non si accende.	Tensione e/o frequenza di alimentazio-ne fuori intervallo.	Controllare la tensione e/o la frequen-za di rete.Se necessario, contattare il Servizio Assistenza.
E8	Le zone di cottura si spengono.	Guasto della ventola.Ventola ostruita da polvere o filamenti.	Pulire la ventola e rimuovere gli even-tuali corpi estranei.Se l'errore permane, contattare il Servizio Assistenza.
EH	La zona di cottura corri-spondente si spegne.	Sensore di temperatura della zona di cottura bloccato.Non viene rilevata una variazione di temperatura sufficiente dopo l'accen-sione del piano cottura.	Spegnere il piano cottura e riaccender-lo dopo che si è raffreddato.Se l'errore permane, contattare il Servizio Assistenza.
U400	Sovratensione dovuta a un collegamento elettrico errato.		Scollegare il piano cottura dall'alimen-tazione.Ricollegare il piano cottura in base allo schema fornito.Se l'errore permane, contattare il Servizio Assistenza.

E4/E5/E7/E9/ER20/ER22/ER31/ER36/ER40/ER47/EA

Scollegare il piano cottura dall'alimentazione.Attendere alcuni secondi, quindi ricollegare il piano cottura all'alimentazione.Se il problema permane, contattare il centro di assistenza e specificare il codice di errore che appare sul display.

1. DATI TECNICI

		Unità	Valore
Tipo di prodotto			Piano cottura integrato
Dimensioni Larghezza mm			650
	Profondità mm		510
	Altezza min./max mm		53
Potenza totale W			7400

Parametro Valore
Tensione/frequenza di alimentazione	220-240 V, 50 Hz; 220 V; 60 Hz;2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Peso dell'apparecchio	12 kg

1. EFFICIENZA ENERGETICA DEL PIANO COTTURA

Numero di zone di cottura	4
Numero di aree di cottura combinabili	1- Sinistra
	1- Destra
Tecnologia di cottura	Induzione
Dimensioni dell'area di cottura combinabile	Sinistra 395 x 220 mm
Dimensioni dell'area di cottura combinabile	Destra 395 x 220 mm
Consumo di energia dell'area di cottura combinabile	Sinistra 192 Wh/kg
Consumo di energia dell'area di cottura combinabile	Destra 192 Wh/kg
Consumo di energia elettrica del piano cottura (funzionamento elettrico)	189.7 Wh/kg

17. ASPETTI AMBIENTALI

Smaltimento degli elettrodomestici

Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve essere smaltito presso un centro specializzato nel riciclaggio di componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare da uno smaltimento inadeguato. Per informazioni più dettagliate su come riciclare questo prodotto, rivolgersi alle autorità municipali, al locale servizio di smaltimento rifiuti oppure al negozio dove è stato acquistato il prodotto.

Smaltimento dei materiali d'imballaggio

I materiali con il simbolo sono riciclabili. Smaltire i materiali d'imballaggio in appositi contenitori di raccolta per il riciclaggio.

Risparmio energetico

È possibile risparmiare quotidianamente energia durante la cottura, seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
• Se possibile, coprire sempre le pentole con il coperchio.
• Prima di attivare la zona di cottura, sistemare la pentola.
• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizionare le pentole direttamente al centro della zona di cottura.
• Utilizzare il calore residuo per mantenere caldi gli alimenti o per scioglierli.

18. CONFORMITÀ

Informazioni sul prodotto ai sensi del regolamento n° 66/2014

Norme di riferimento:

EN/IEC 60350-2

EN/IEC 50564

Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità alle Direttive CEE.

I dati tecnici sono forniti sulla targhetta dati applicata sul fondo del prodotto.
